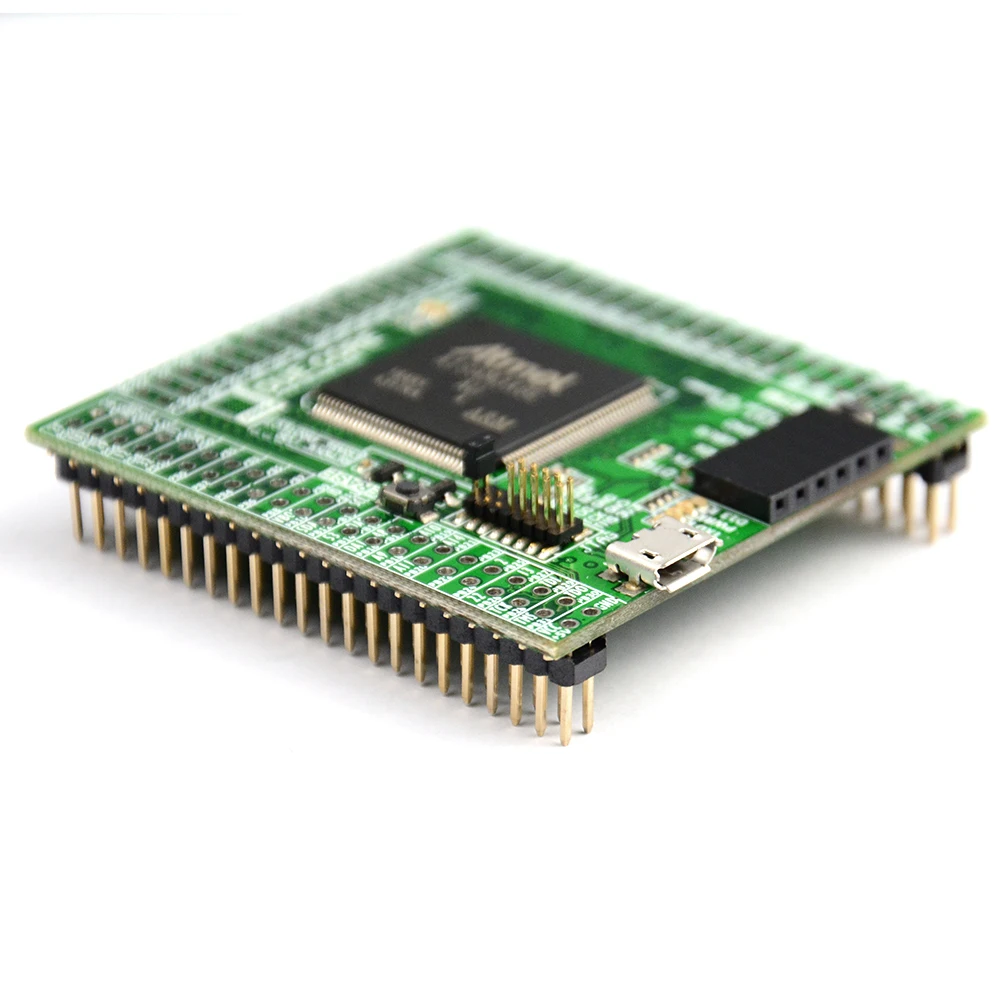

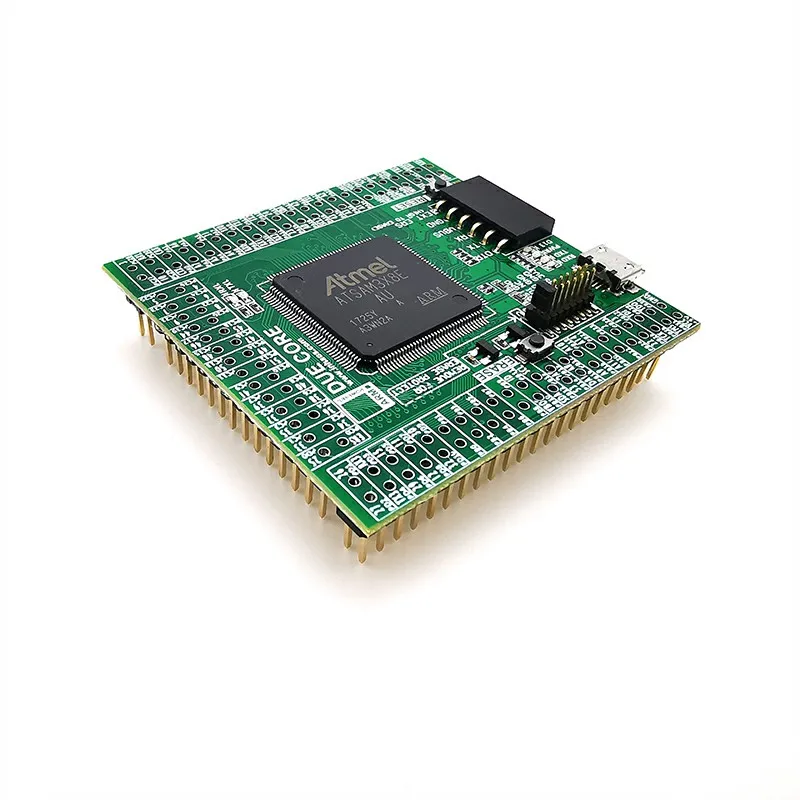

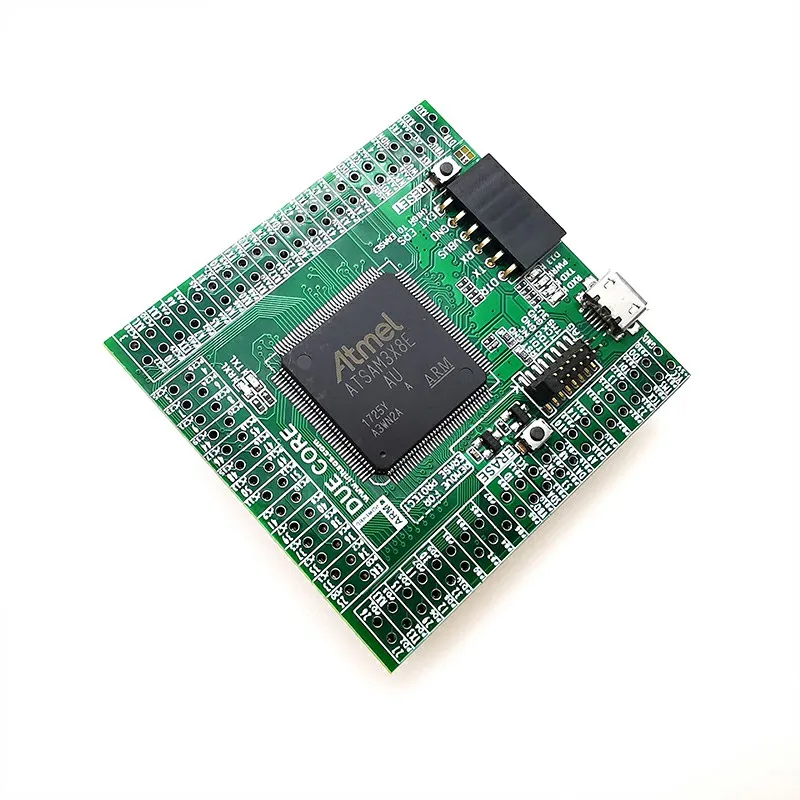

Inhaos Due Core Sam3x8e 32-bit Arm Cortex-m3 Mini Módulo para Arduino Compatível Iot Mcu 512k Flash 96k Ram 12bit Adc Dac 84mhz

R$ 318,94

SKU: 32846081913

R$ 318,94

Adicionar a lista de desejosAdicionado a lista de desejosRemovido da lista de desejos 0

Quadro Demonstração

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características Especificações
Interface 2 X Usb2.0, usb OTG
Capacidade ROM Nenhum
Número do Modelo DUE Core
Tipo de Placa Demo Braço
Nome da Marca Inhaos
Origem CN (origem)


Resumo

O Due é uma placa de microcontrolador baseada no Atmel SAM3X8E ARM Cortex-M3 CPU.

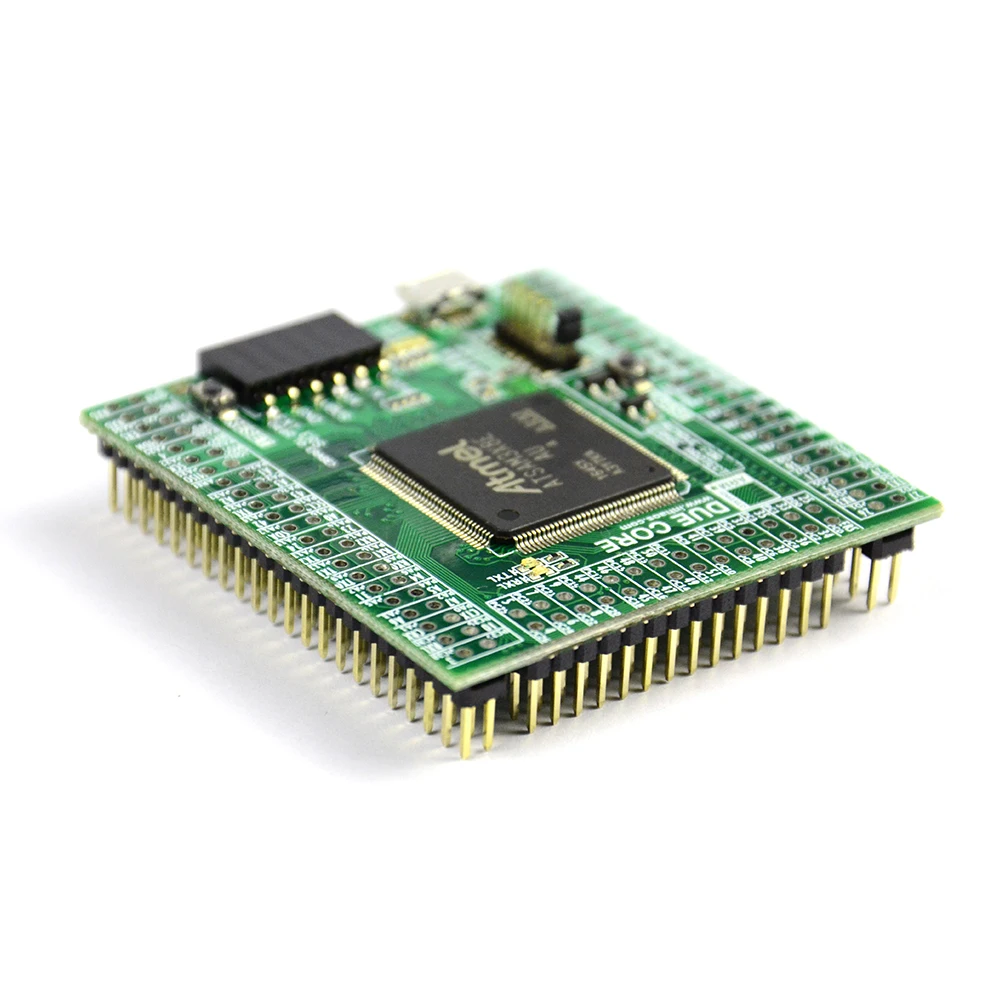

O DUE-CORE é uma versão compacta do DUE, integra todos os periféricos necessários para MCU e todos os GPIO estão conectados aos conectores de 2,54mm para os usuários. Como uma placa de núcleo MCU padrão, além das principais características com DUE também tem as seguintes características:

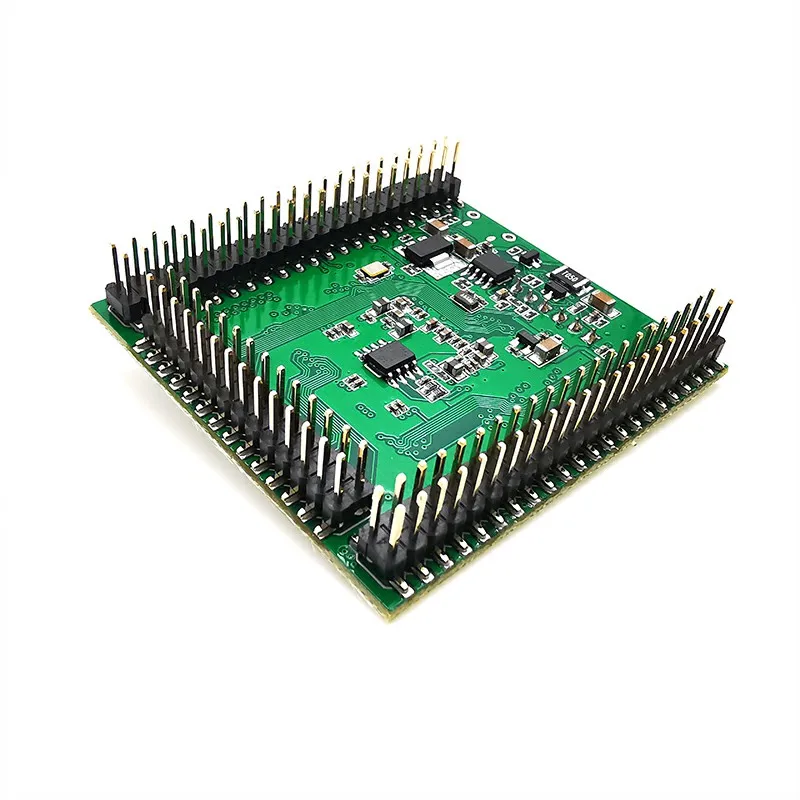

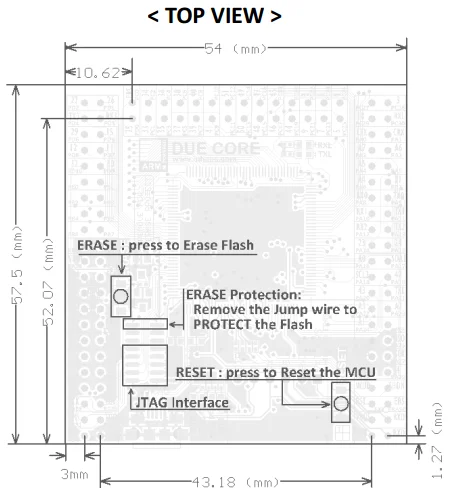

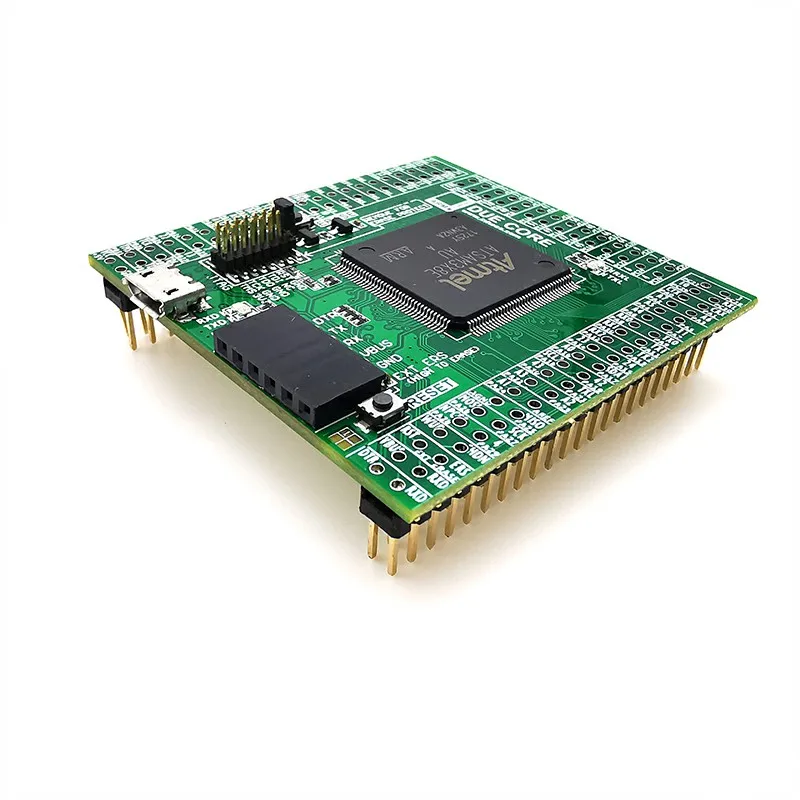

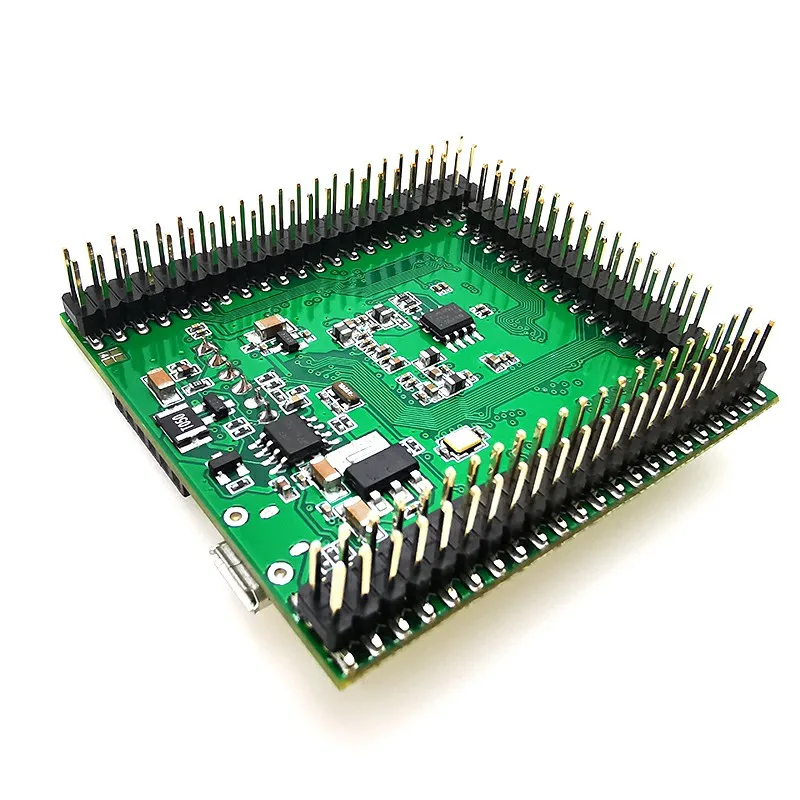

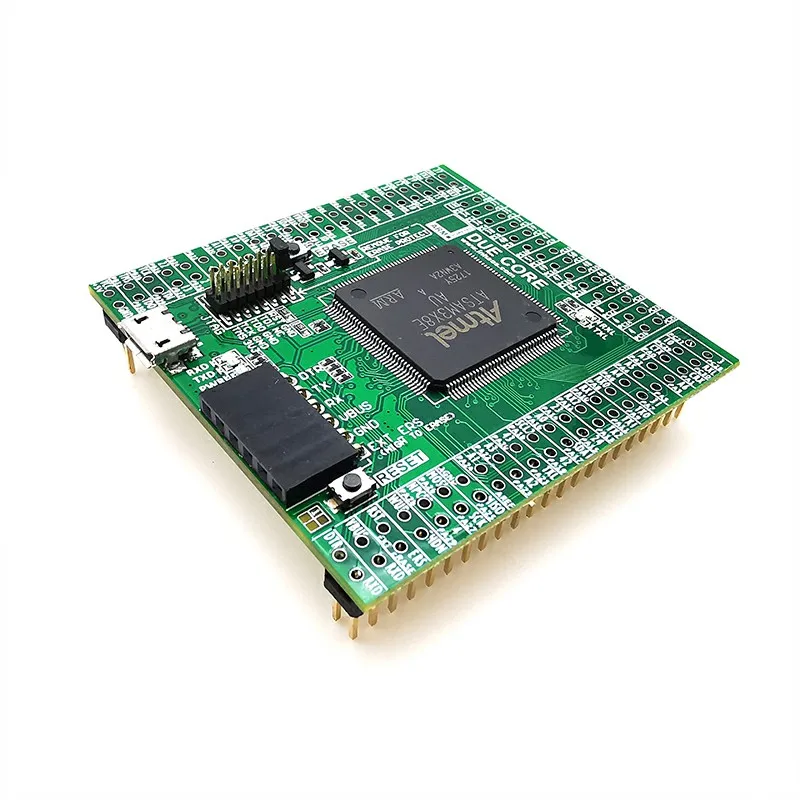

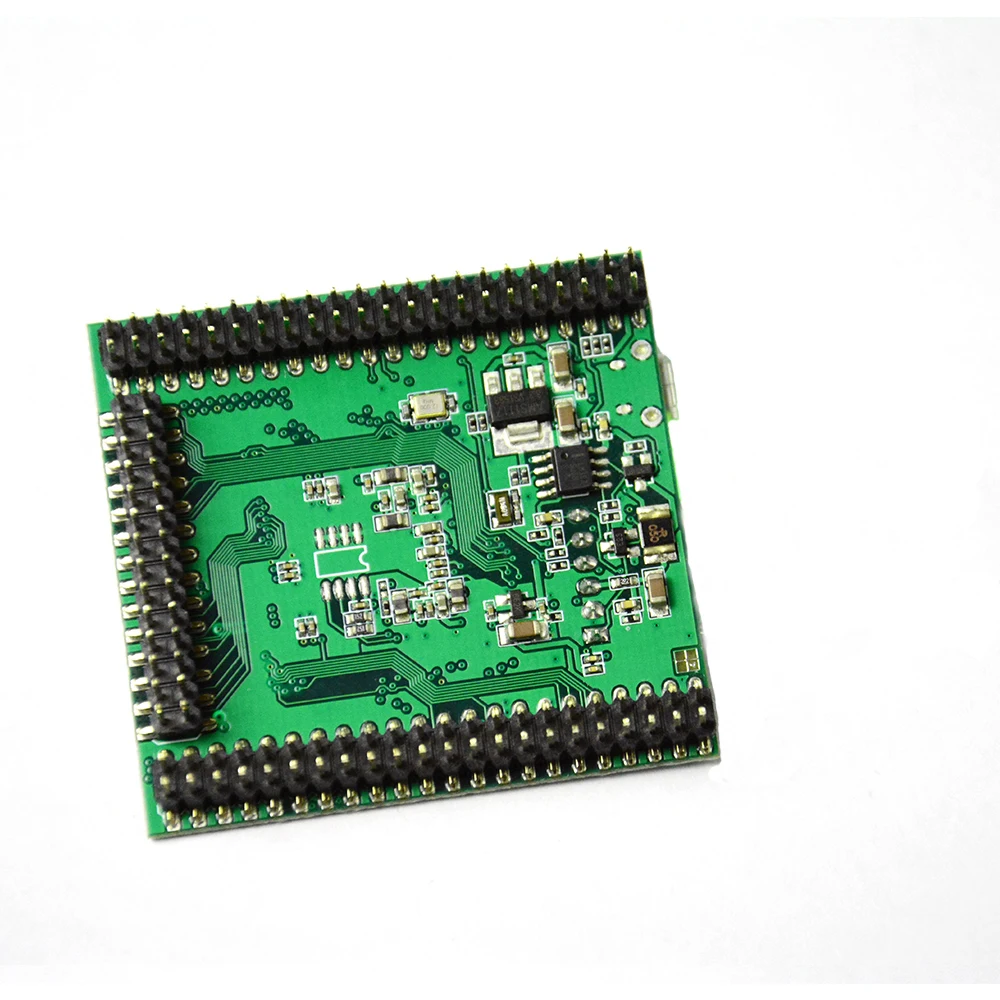

1, tamanho compacto: Todos os componentes são colocados em um PCB de 4 camadas de 54x58mm. Todo o IO é conectado ao conector padrão 116pin 2.54. O usuário pode aplicar o PCBA a toda a aplicação mesmo o tamanho é muito compacto.

2, fácil de usar: Todo o IO é conectado ao conector padrão 116pin 2,54. Apenas um poder 5V para a placa para fazê-lo funcionar.

3, design estável: adote o layout de PCB de 4 camadas de alto custo, dois 5V a 3.3V LDO a bordo, um é para a parte digital e um é para a parte analógica. Separe AVCC e AGND, para garantir o melhor desempenho analógico.

4, fácil de configurar o ambiente de desenvolvimento: upload esboço através da interface UART padrão 6pin, conector USB Micro padrão, pleno uso dos recursos existentes.

5, design amigável: Indicação de status de LED rico, dois botões integrados, um é para redefinição de MCU e outro é para Flase Erase. Único jumper apagar proteção contra o flash apagado por operação erro.

6, recurso rico: Todo o IO é conectado para fora para o usuário. Onboard I2C EEPROM projetado para compensar as deficiências de SAM3X8E não built-in EEPROM.

7, Onboard 512K EEPROM (AT24C512C) conexão a TWD1 (SDA = PB12 , SCL = PB13).

Parâmetros

Microcontrolador: AT91SAM3X8E LQFP-144
Operação Tensão: 3.3V
Entrada tensão: 5V

Temperatura gama: Classe comercial 0 ? -85 ?
Pinos totais do conector: 44 + 44 + 28 = 116 pinos
Flash: 2×256 Kbytes
SRAM: 64 + 32 Kbytes
Velocidade do relógio: 84 MHz
Número de PIOs: 103
NAND Flash Controller (NFC): Sim
Pin SHDN: Sim
EMAC: MII/RMII
External Bus Interface: 16-bit data / 8 chip seleciona/23-bit endereço
DMA Central: 6
CAD de 12 bits: 16 ch
DAC de 12 bits: 2 ch
Temporizador de 32 bits: 9 ch
Canais PDC: 17
USART/UART:3 / 2 (USART3 no modo UART (RXD3 e TXD3 disponíveis))
SPI:1 controlador SPI, 4 chip seleciona + 3 USART com modo SPI
HSMCI:1 entalhe, bocado 8

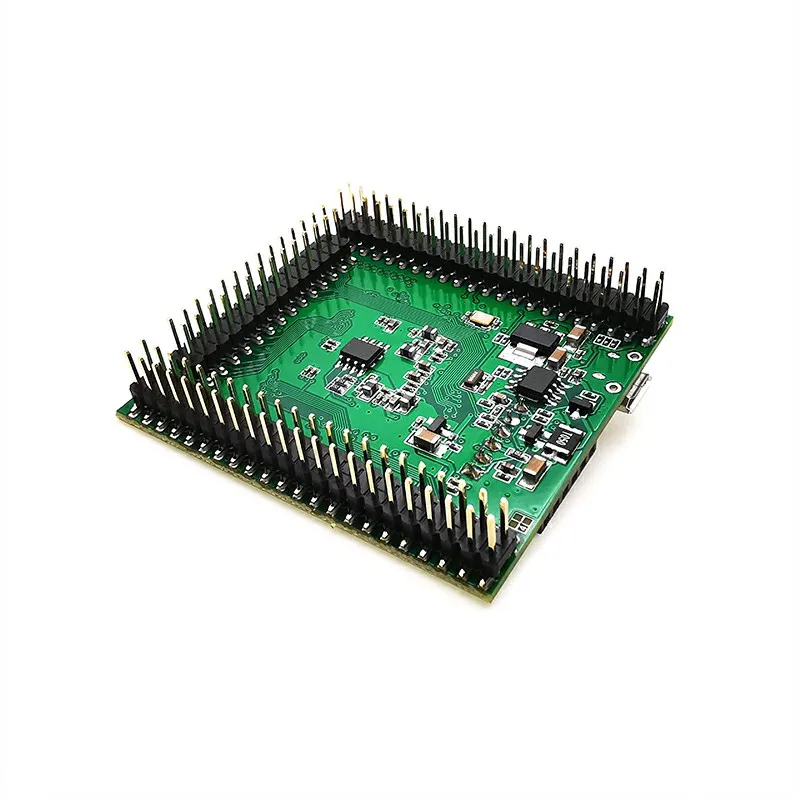

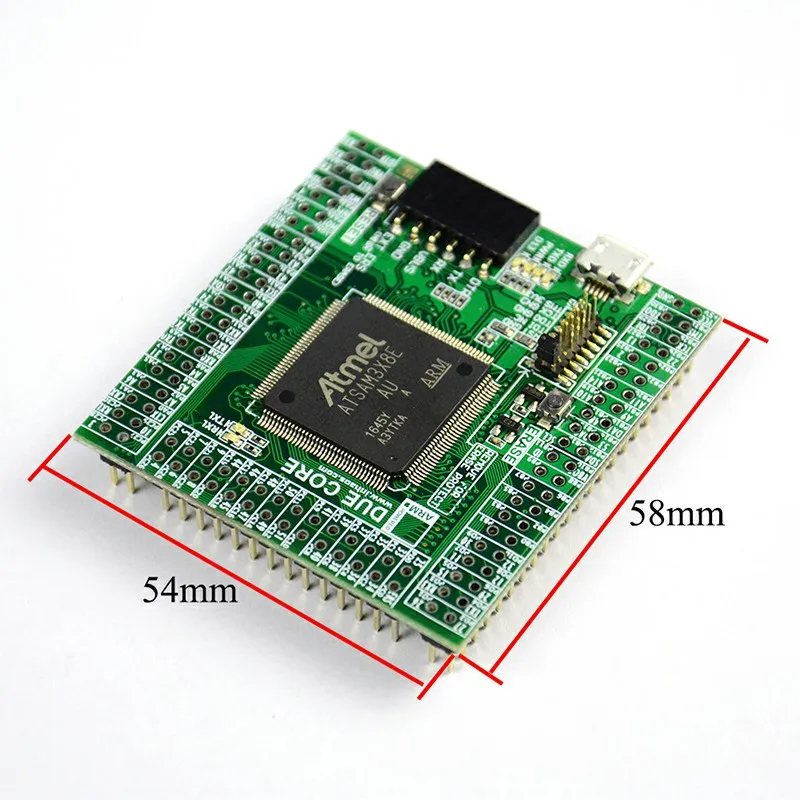

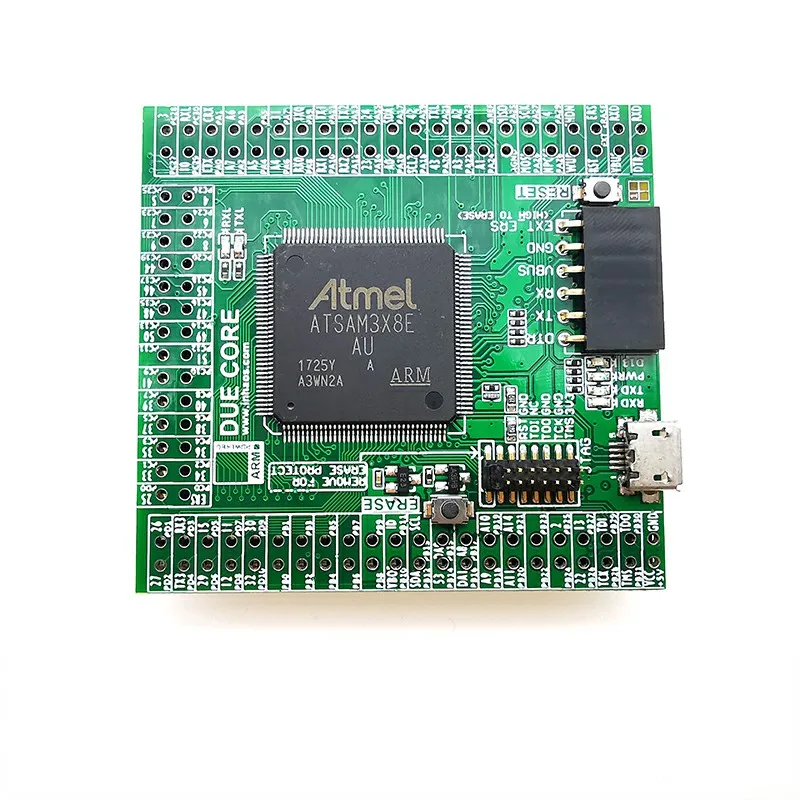

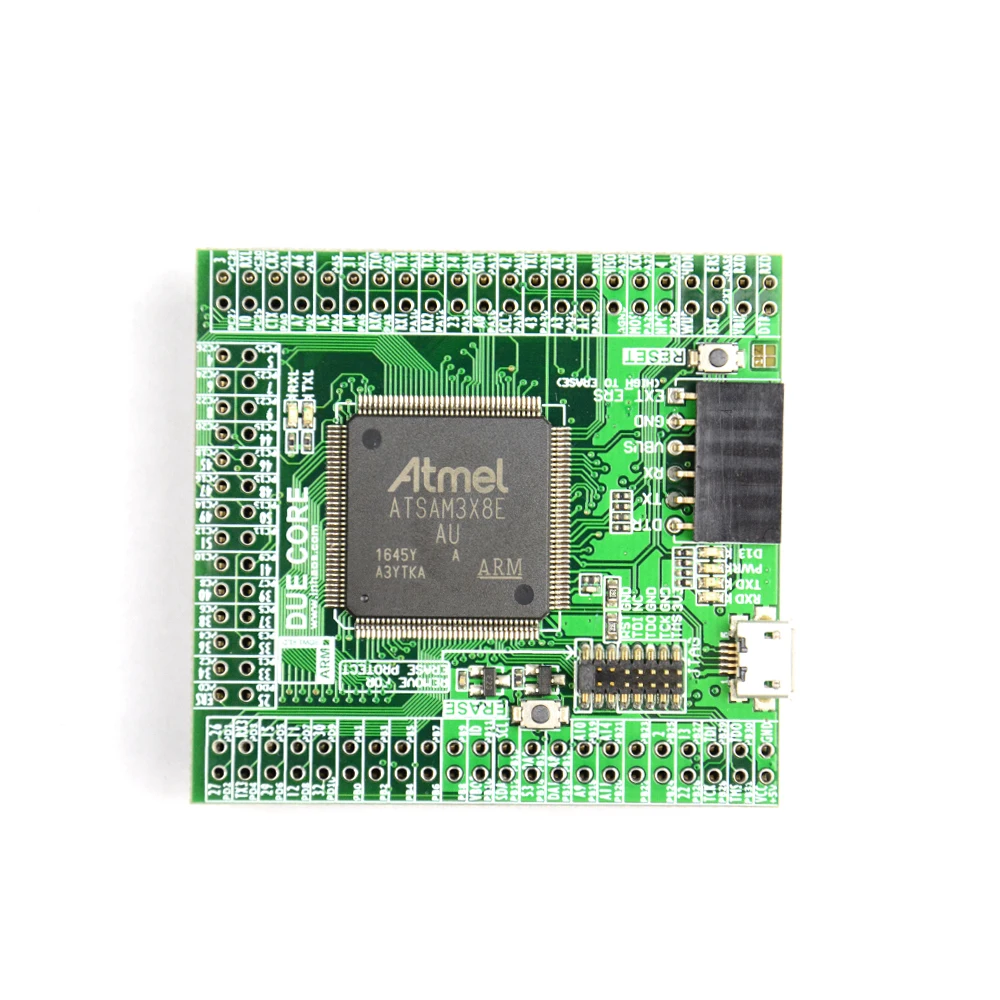

Dimensão bordo: 54x58mm

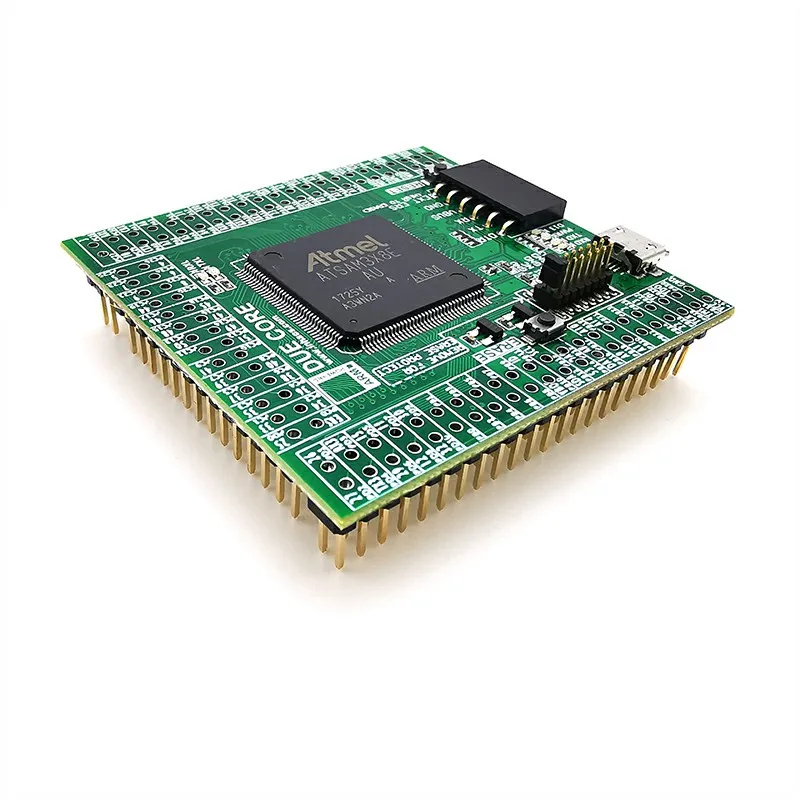

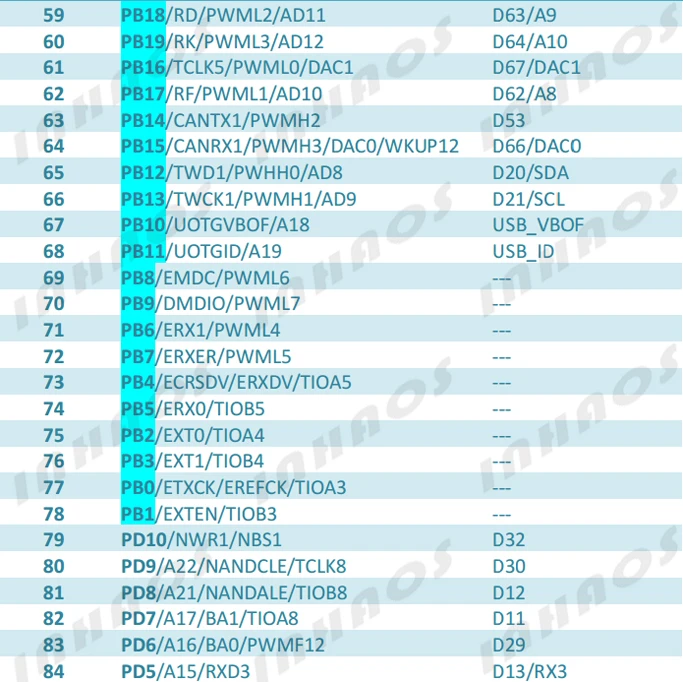

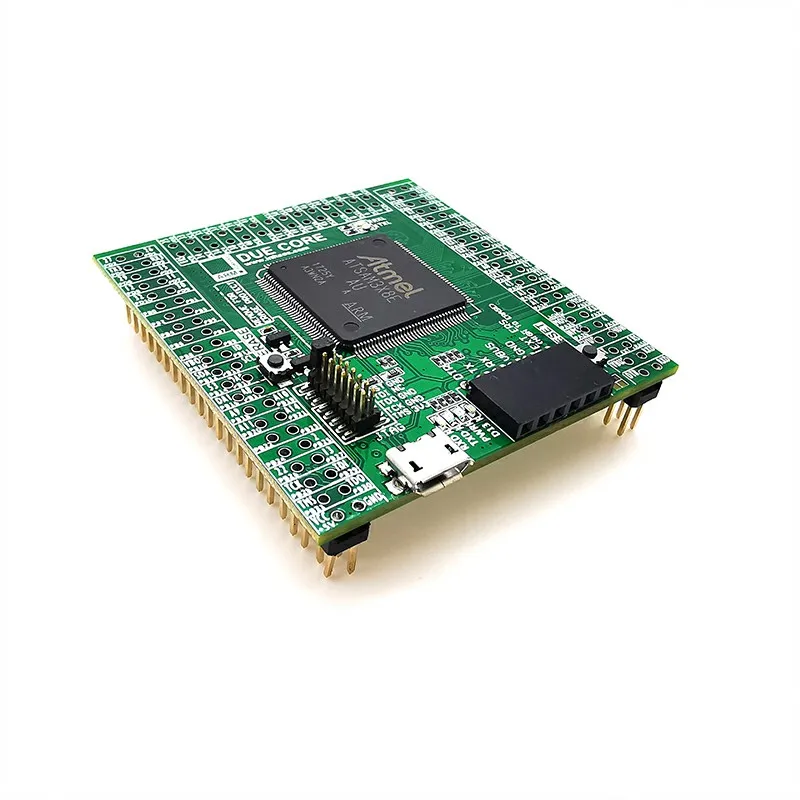

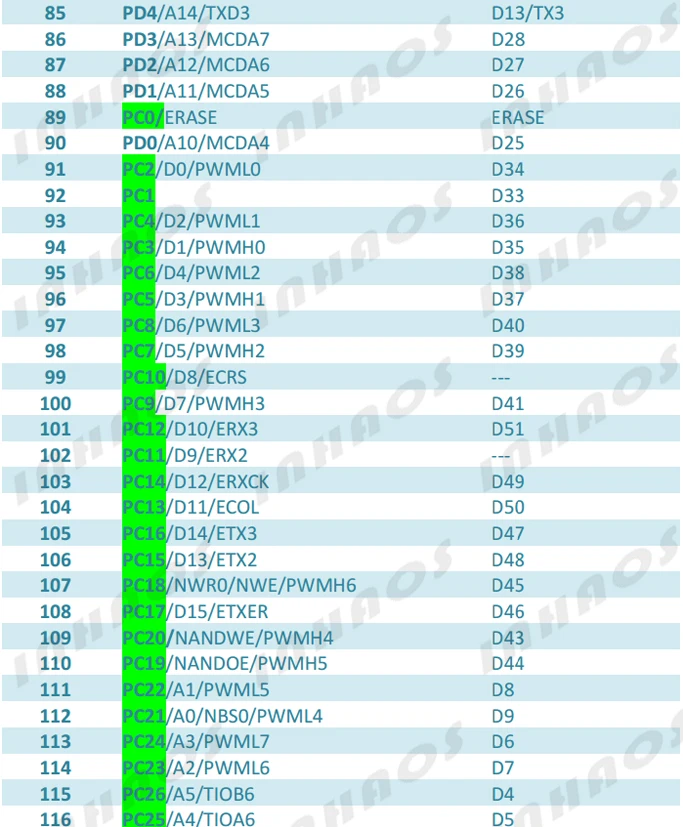

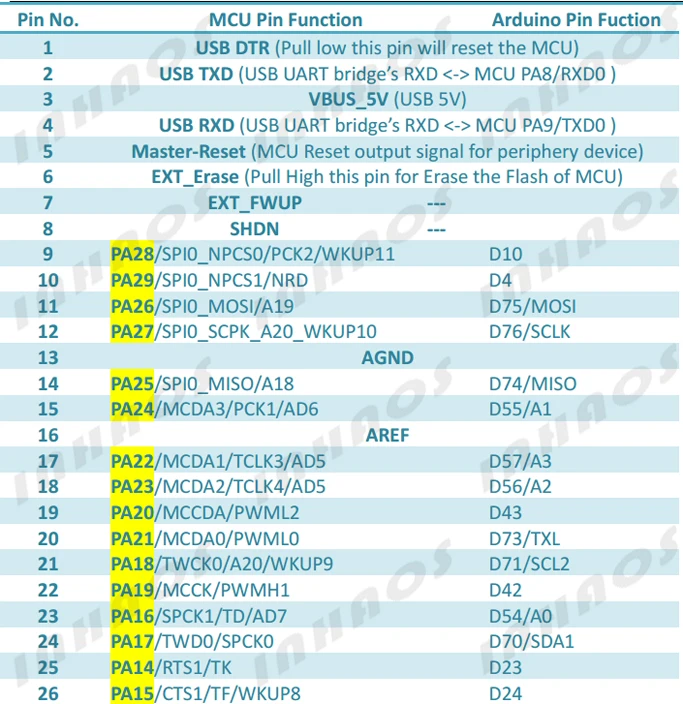

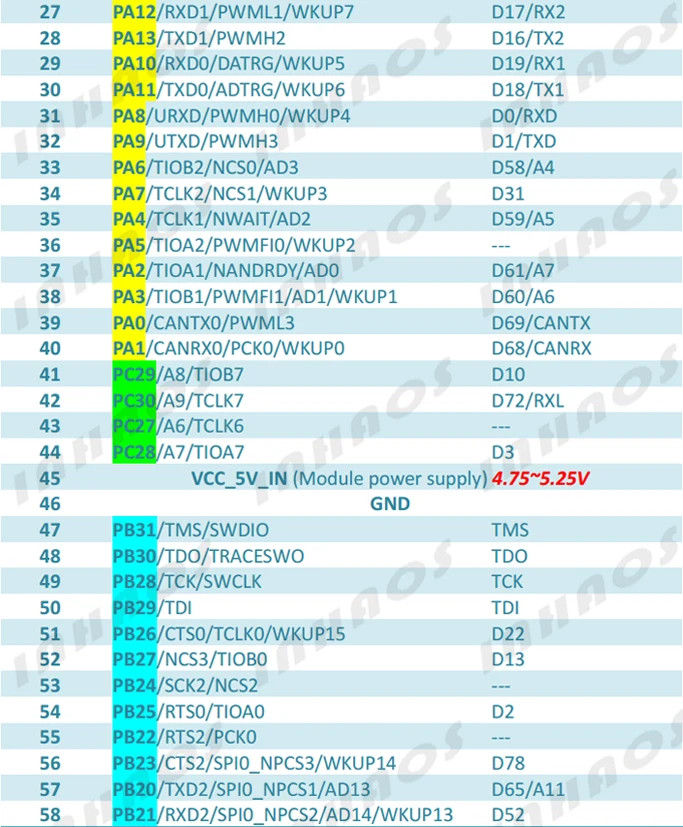

Descrição do Pin

1. High Quality Computador e Escritório

Cheap Quadro demonstração

2. Computador e Escritório

Quadro demonstração

3. 512k Flash 96k Ram 12bit Adc Dac 84mhz

Mini Módulo Para Arduino Compatível IoT MCU

4. Inhaos Due Core Sam3x8e 32-bit Arm Cortex-m3

High Quality Computador e Escritório

5. Cheap Quadro Demonstração

Computador e Escritório

Notas:

1, D4 conectado a ambos PA29 andPC26
2, D10 conectado a ambos PA28 andPC29
3, a placa podem ser alimentados por Pin45/46 VCC _ 5V_IN e GND, também podem ser alimentados por USB ou porta de programação.
4, se VCC _ 5V_IN e porta USB ou de programação são conectados ao mesmo tempo, a placa VCC _ 5V_IN é prioridade.
5, o VCC _ 5V_IN devem limitar a tolerância dentro de +/– 5%, que significa que a escala da tensão é 4.75-5.25V
6, o GND(Pin-46) e AGND(Pin-13) são conectados pelo resistor 0R a bordo.

Aplicação típica

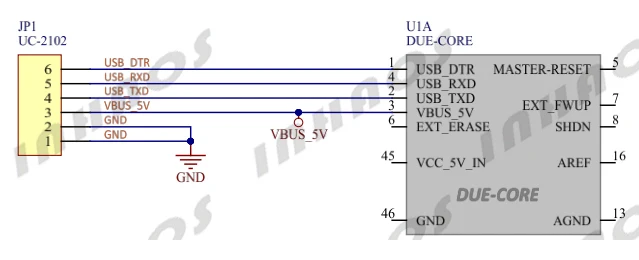

Conexão 1 do poder:

Alimentado pela porta de programação, neste caso, o módulo pode ser alimentado por VBUS_5V formar o cabo USB para UART (Recomendo UC-2102). A conexão como abaixo:

6. Quadro Demonstração

512K Flash 96K RAM 12Bit ADC DAC 84MHz

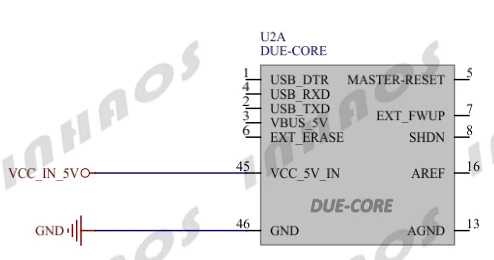

Conexão 2 do poder:

Posto por VCC_IN_5V, neste caso, o VCC_5V_IN deve limitar a tolerância dentro de +/– 5%, que significa que a escala da tensão é 4.75-5.25V. A conexão como abaixo:

7. Mini Módulo para Arduino Compatível Iot Mcu

INHAOS Due Core SAM3X8E 32-bit ARM Cortex-M3

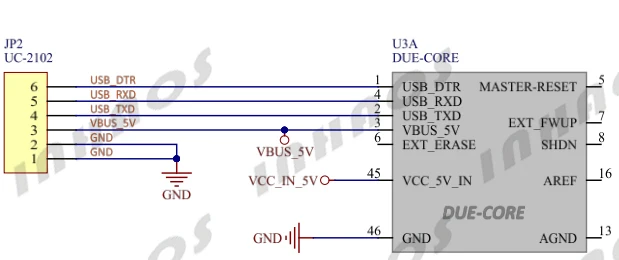

Conexão 3 do poder:

Ambos porta de programação e VCC _ 5V_IN estão conectados, neste caso, o VCC_IN _ 5V é prioridade, a conexão como abaixo:

8. High Quality Computador e Escritório

Cheap Quadro demonstração

NOTA: O FORNECIMENTO DE ENERGIA PARA O MÓDULO É 5V, MAS O MCU ESTÁ FUGANDO SOB 3.3V, O LDO A BORDO REGULARÁ O PODER 5V PARA 3.3V.

Lista do pacote:
1 x NÚCLEO DEVIDO

9. Computador e Escritório

Quadro demonstração

10. 512k Flash 96k Ram 12bit Adc Dac 84mhz

Mini Módulo Para Arduino Compatível IoT MCU

11. Inhaos Due Core Sam3x8e 32-bit Arm Cortex-m3

High Quality Computador e Escritório

12. Cheap Quadro Demonstração

Computador e Escritório

13. Quadro Demonstração

512K Flash 96K RAM 12Bit ADC DAC 84MHz

14. Mini Módulo para Arduino Compatível Iot Mcu

INHAOS Due Core SAM3X8E 32-bit ARM Cortex-M3

15. High Quality Computador e Escritório

Cheap Quadro demonstração

16. Computador e Escritório

Quadro demonstração

17. 512k Flash 96k Ram 12bit Adc Dac 84mhz

Mini Módulo Para Arduino Compatível IoT MCU

18. Inhaos Due Core Sam3x8e 32-bit Arm Cortex-m3

High Quality Computador e Escritório
