Display E-ink para Raspberry pi Interface Spi 2.13in E-paper 250×122
R$ 36,97
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro Demonstração
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | 2.13inch E-paper HAT |
| Tipo de Placa Demo | Braço |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |
1. Quadro Demonstração
Síntese

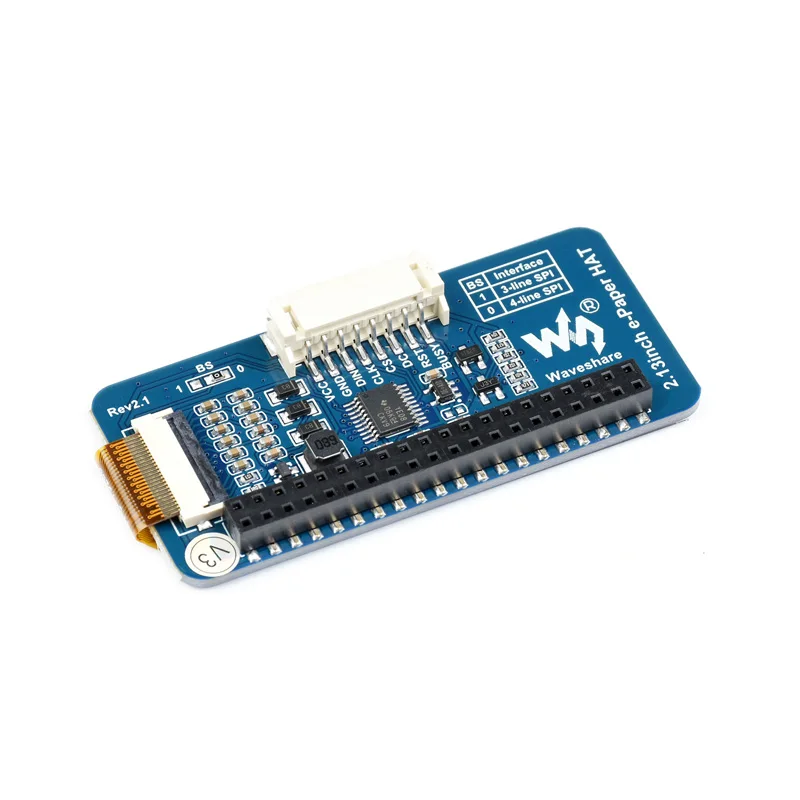

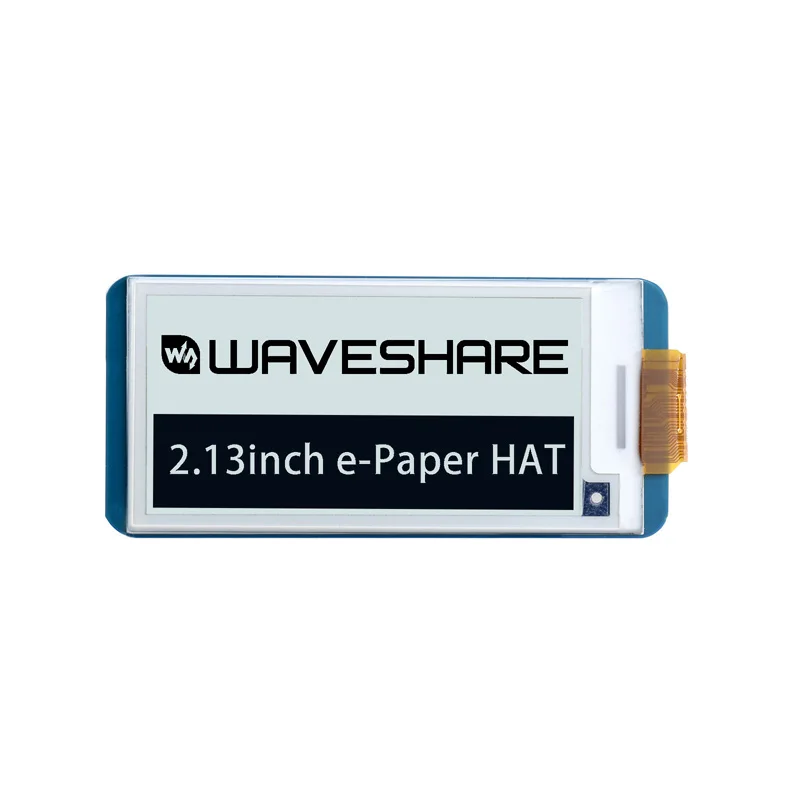

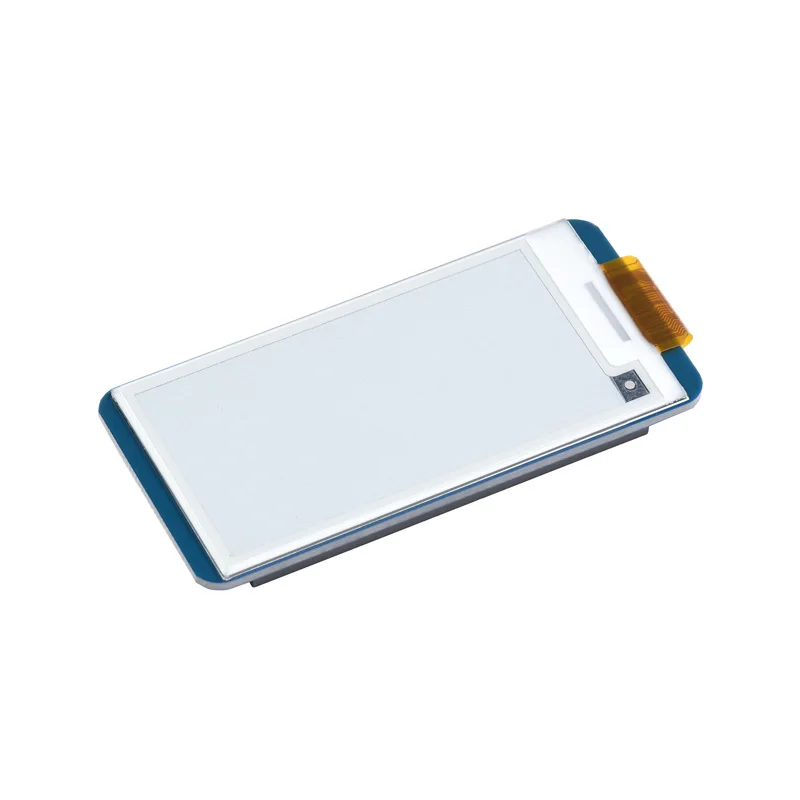

Este é um monitor E-Ink HAT para Raspberry Pi, 2.13 polegadas, resolução 250×122, com controlador embutido, comunicando-se via interface SPI, suporta atualização parcial.
Devido às vantagens como o consumo ultra baixo da potência, ângulo de visão largo, exposição clara sem eletricidade, é uma escolha ideal para aplicações tais como a etiqueta da prateleira, instrumento industrial, e assim por diante.
Características
-
Sem luz de fundo, continua exibindo o último conteúdo por um longo tempo, mesmo quando desligar
-
Ultra baixo consumo de energia, basicamente energia é necessária apenas para refrescar
-
Padrão Raspberry Pi 40PIN GPIO extensão cabeçalho, suporta Raspberry Pi série placas, Jetson Nano
-
Interface SPI, para conexão com outras placas controladoras como Arduino/Núcleo, etc.
-
Onboard tensão tradutor, compatível com 3.3V/5V MCUs
-
Vem com recursos de desenvolvimento e manual (exemplos para Raspberry Pi/Jetson Nano/Arduino/STM32)
Especificações
-
Tensão operacional: 3.3V/5V
-
Interface: SPI
-
Dimensão do esboço: 65mm × 30.2mm
-
Tamanho do ecrã: 23,71mm × 48,55mm
-
Passo do ponto: 0,194 × 0,194
-
Resolução: 250 × 122
-
Cor do visor: preto, branco
-
Nível cinzento: 2
-
Parcial refresque o tempo: 0.3s
-
Completo refresque o tempo: 2s
-
Refresque o poder: 26.4mW (tipo.)
-
Poder standby: <0.017mW
-
Vendo o ângulo: >170 °

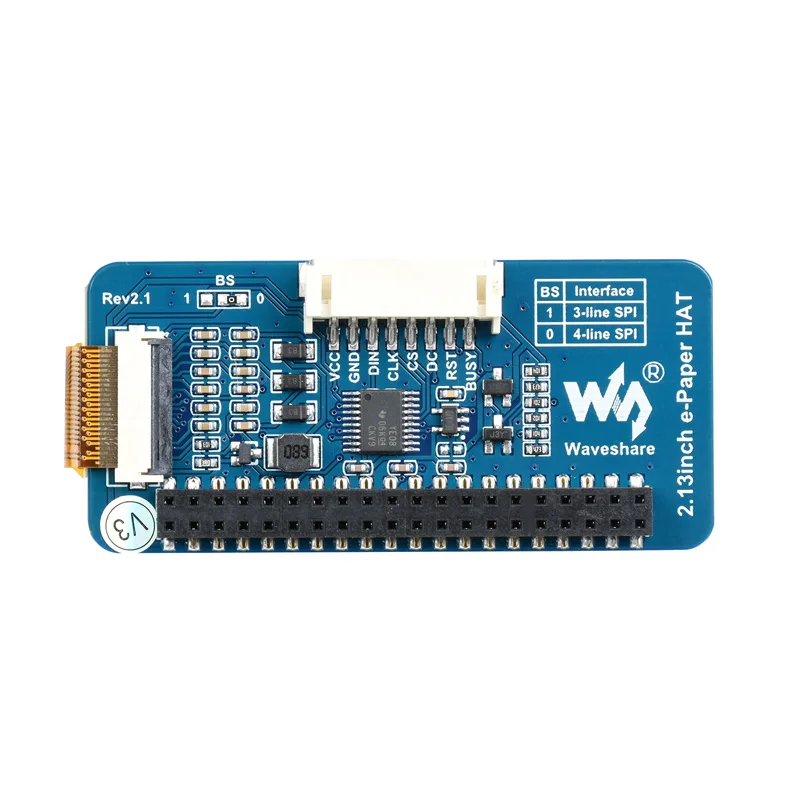

Interface
|
SÍMBOLO |
DESCRIÇÃO |
|
VCC |
3,3 V/5V |
|
GND |
Terra |
|
NC |
NC |
|
DIN |
Pino SPI MOSI |
|
CLK |
Pino SPI SCK |
|
CS |
Seleção do chip SPI, baixa atividade |
|
CC |
Seleção de dados/comandos (alta para dados, baixa para comando) |
|
RST |
Reinicialização externa, baixa atividade |
|
NEGÓCIO |
Saída ocupada do estado, ativo alto |

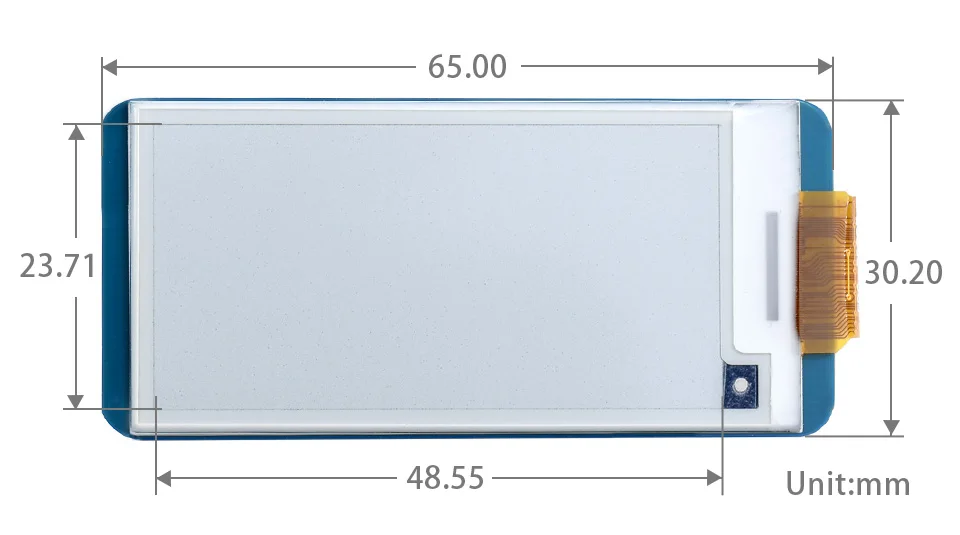

Dimensões
2. High Quality Computador e Escritório
-

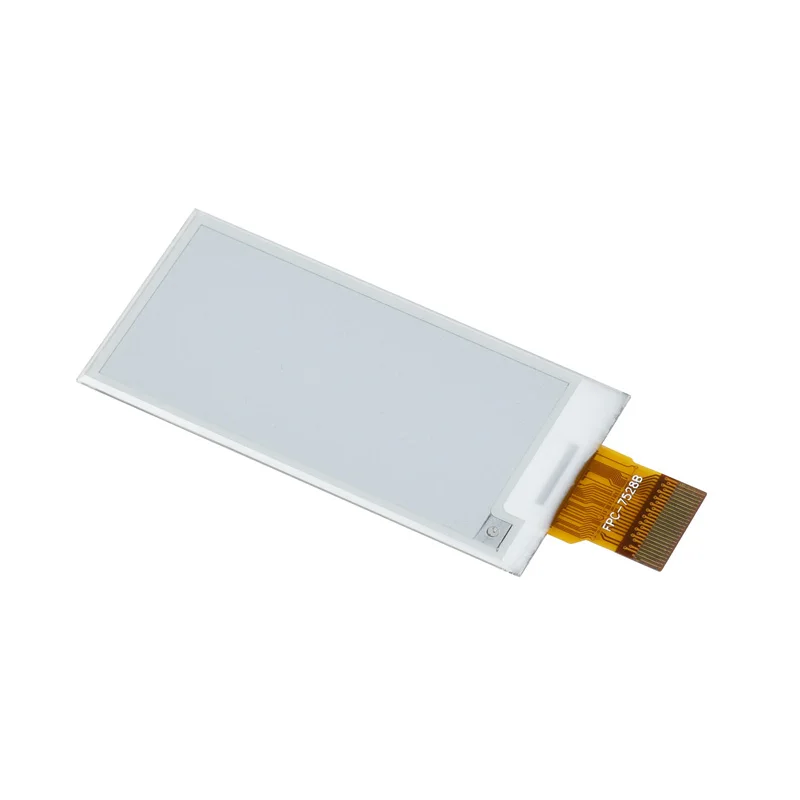

2.13 polegadas e-Papel x1
3. Computador e Escritório
-
2.13 polegadas e-Papel HAT x1
-
RPi parafusos pack (2pcs) x1
-
PH2.0 20 centímetros 8 pinos x1
4. Display E-ink para Raspberry pi Interface Spi 2.13in E-paper 250×122
