Dds Oficial Ad9833 M5stack Unidade
R$ 200,64
DÚVIDAS?
Envie um email para:
Produtos relacionados
Acessórios Para Quadro de Demonstração
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | U105 |
| Nome da Marca | M5stack |
Detalhes do produto
Descrição

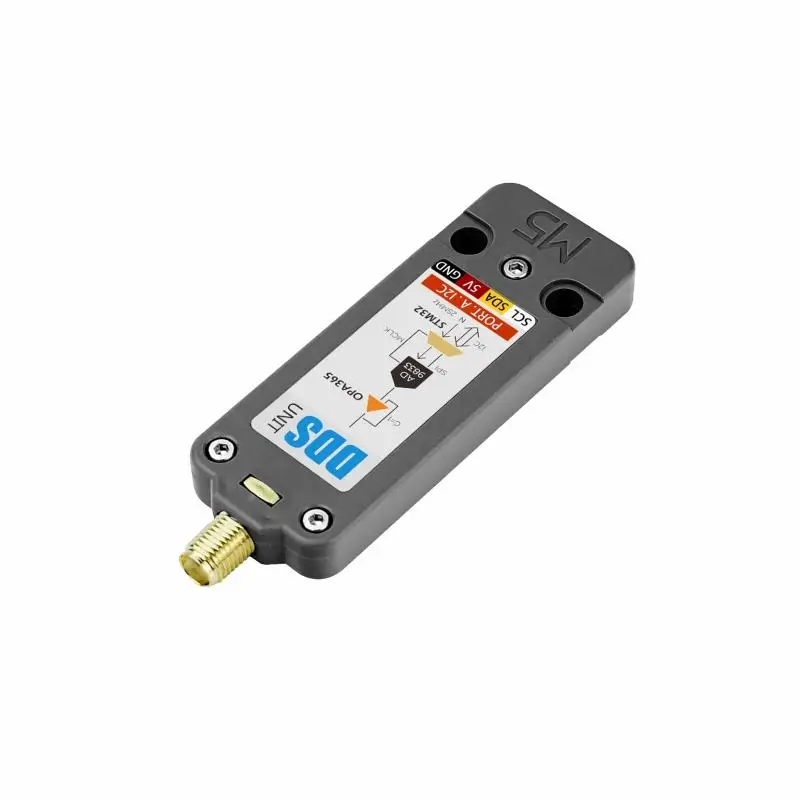

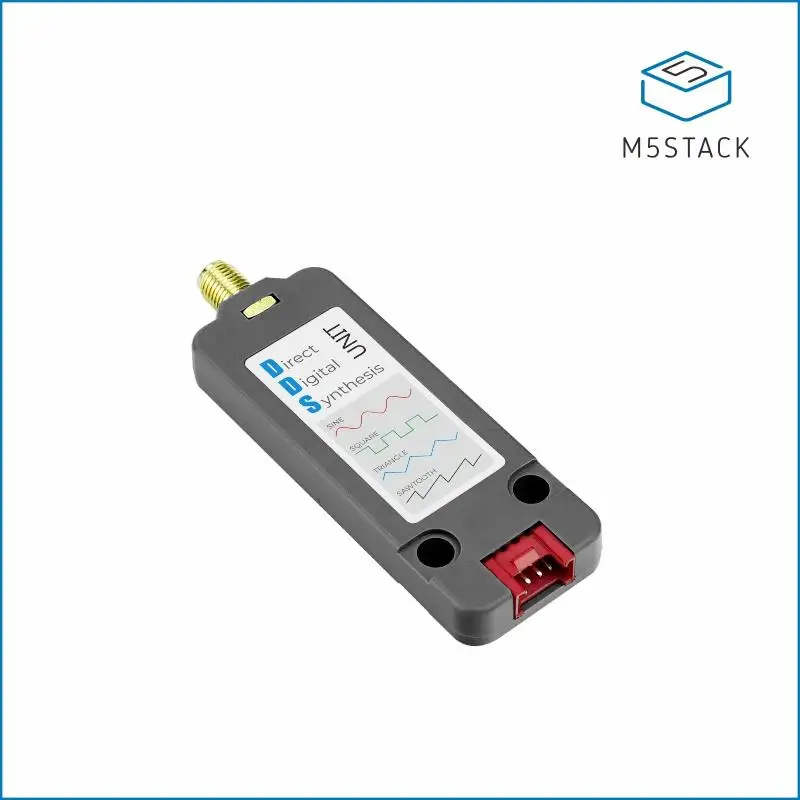

DDSUnidade de fonte de sinal. Ele usa o AD9833 programável onda gerador + STM32F0 micro controlador. Baseado na interface de comunicação I2C (addr:0x31) Pode facilmente controlar a fonte de sinal para produzir várias formas de onda (onda senoidal, onda triangular, saída de onda quadrada, onda sawtooth, a amplitude 0-0.6V da saída do sinal) e ajusta a frequência e a fase.
Ele suporta o modo de suspensão profunda, que pode reduzir o consumo de energia no estado ocioso. A unidade é apropriada para o projeto eletrônico do protótipo do circuito de vários instrumentos do teste como uma fonte de sinal.
Características do produto
-
Frequência digital programável e fase
-
Amplitude do sinal output 0-0.6V
-
Onda senoidal/onda do triângulo/onda quadrada/onda Sawtooth (frequência fixa: 13.6KHz)/DC output
-
Faixa de frequência: 0MHz a 1MHz (10MHz com base no relógio de referência)
-
Resolução frequência 28bit
-
11bit fase resolução

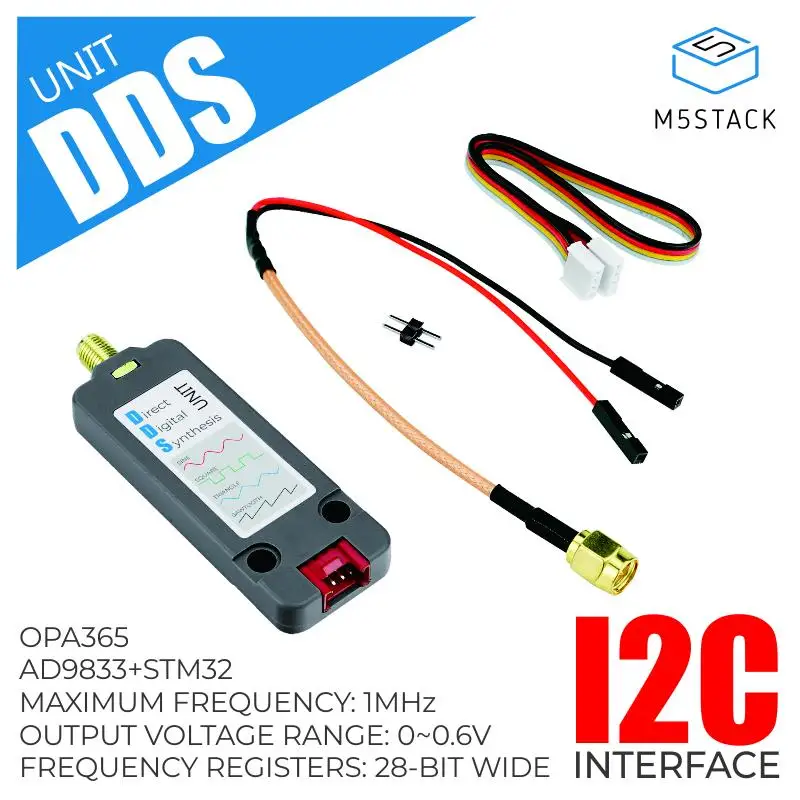

Inclui
-
1x Unidade DDS
-
Cabo 1x HY2.0-4P
-
Cabo 1x SMA-2.54mm
Aplicação
-
Frequência estimulação/onda geração
-
Medição do fluxo líquido e do fluxo do ar
-
Aplicações do sensor: proximidade, movimento e detecção do defeito
-
Linha perda/atenuação
-
Testes e equipamentos médicos
-
Digitalização/relógio gerador
-
Aplicação refletometria do domínio do tempo (TDR)
Especificação
|
Especificações |
Parâmetro |
|
Suporte waveform |
Onda senoidal/onda do triângulo/onda quadrada/onda Sawtooth (frequência fixa: 13.6KHz)/DC output |
|
Amplitude saída do sinal |
0-0,6 V |
|
Gama De Frequência De Saída |
0MHz a 1MHz (10MHz com base no relógio de referência) |
|
Resolução frequência |
28bits |
|
Resolução fase |
11bits |
|
Peso líquido |
11,1g |
|
Peso bruto |
34,7g |
|
Tamanho do produto |
71*24*8mm |
|
Tamanho do pacote |
88,5*60*21mm |
