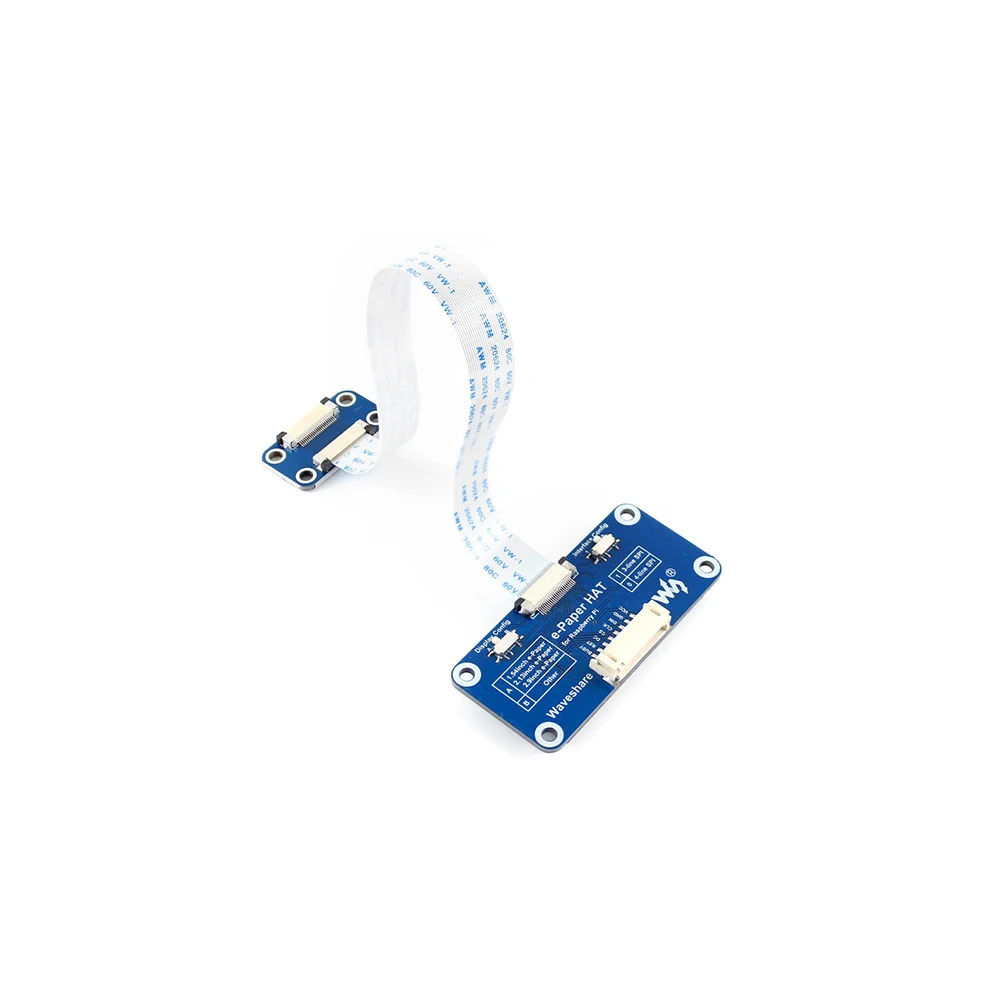

Chapéu Universal do Módulo do Motorista do Painel Cru do E-paper para o Raspberry pi Zero w wh 3a 3b 4b para Arduino e Papel Epaper Eink Quadro demonstração
Original price was: R$ 98,49.R$ 88,63Current price is: R$ 88,63.
DÚVIDAS?
Envie um email para:
Quadro demonstração
Opção de Compra e tempo de entrega
Informações Técnicas do Produto
Características | Especificações |
---|---|
Nome da Marca | Waveshare |
Tipo de Placa Demo | Braço |
Origem | CN (origem) |
Número do Modelo | FOR Arduino UNO Leonardo 4 4GB 8GB KIT |
Certificado | None |
CONTEÚDO DO PACOTE: (Não inclui placa de raspberry pi).
-
E-paper driver hat x1
Esta é uma placa de motorista universal para painéis crus do e-paper, pode ser usada para conduzir o vário e-paper da relação do spi de waveshare. (Nota: e-paper e raspberry pi não estão incluídos.)
Características
-
Cabeçalho de extensão padrão da framboesa pi 40pin gpio, placas da série dos apoios do pi da framboesa, jetson nano (Nota: e-paper e raspberry pi não estão incluídos.)
-
Interface spi, para conectar com outras placas de controlador como framboesa/arduino/nucleo, etc.
-
Tradutor de tensão a bordo, compatível com 3.3v/5v mcus
-
Wiki manual de inglês (exemplos para raspberry pi/arduino/stm32)
Especificações
-
Tensão de funcionamento: 3.3v ~ 5v
-
Interface: spi de 3 fios, spi de 4 fios
-
Dimensão do esboço: 65mm × 30.2mm
-
Tamanho do furo de montagem: 3.0mm
Interface
SÍMBOLO |
DESCRIÇÃO |
VCC |
3.3v ~ 5v |
GND |
Chão |
DIN |
SPI MOSI pin |
CLK |
SPI SCK pin |
CS |
Seleção de chip spi, baixo ativo |
DC |
Seleção de dados/comandos (alta para dados, baixa para comando) |
RST |
Reset externo, baixo ativo |
OCUPADO |
Saída de estado ocupado |
Dimensões
1. Cheap Quadro Demonstração – Certificado : None

Recursos de desenvolvimento
Wiki:
