Cabo Drawbot Plotter Pintura da Parede Robô para Arduino com Servo de Motor Passo Faça Você Mesmo Kit Projeto Fabricante Polargraph Quadro demonstração

Mais barato open source drawbot desenhar linha plotter parede pintura robô scribit maker kit projeto polargraph para arduino

Introdução:

Desenhe a máquina da pintura da parede da linha é um projeto muito cedo do fabricante, porque a produção da base fixa do motor de passo e do suporte da pena tem sofrido os corações de todos os macacos processuais. Nossa loja projetou cuidadosamente um conjunto de excelentes planos.

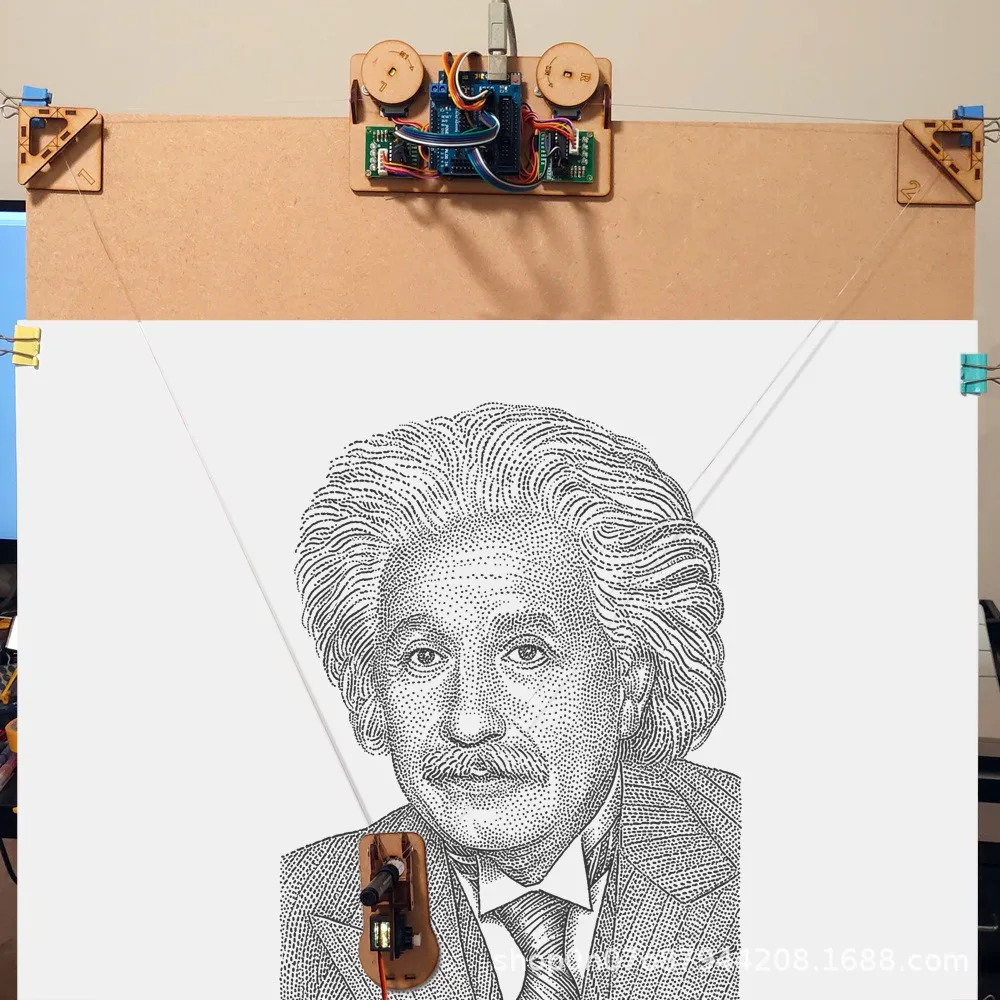

O motor de passo usa 28byj, que é pequeno em volume, conveniente na fiação e simples no programa. Ele pode ser alimentado diretamente por arduino sem quaisquer problemas como driver, soldagem e fonte de alimentação. O motor e a placa principal são integrados em uma base, e o quadro de enrolamento em ambos os lados pode ser colado no canto superior de qualquer parede ou placa de desenho. A placa principal também pode ser colocada no lado inferior da tela sem escalar.

Nota:

O produto é desmontado. Nós oferecemos o código fonte e o manual inglês.

Como desenhar gráficos complexos Tais como fotos tiradas em telefones celulares.

1. nem todas as fotos podem ser desenhadas, apenas gráficos vetoriais podem ser desenhados. Felizmente, algumas fotos podem ser convertidas em gráficos vetoriais através de software. (Você pode usar coreldraw, inkscape e muitos outros software para processar) ou tentar um diagrama de vetor simples primeiro.

2. o diagrama do vetor precisa ser convertido em um arquivo gcode. (Você pode usar inkscape, aspire, e muitos outros softwares para fazer gcode.) Se você não pode, você também pode tentar alguns dos gcodes fornecidos em nosso pacote de software. Gcode é um arquivo de texto que pode ser aberto e editado com wordpad. Antes de usar, você pode navegar os valores no gcode. As unidades destes valores são milímetros reais. Se houver dezenas de milhares de valores, pode ser catastrófico deixar o motor deslizante girar por algumas horas antes de parar. Existem muitas regras específicas do gcode e métodos de uso on-line, para que você possa aprender por si mesmo.

3. o arquivo gcode é salvo no cartão de memória, arduino lê o arquivo do cartão, e analisa as coordenadas de posição na ação do motor deslizante, e desenha a corda para conduzir a caneta para desenhar. (O programa walldraw. ino no pacote do programa pode executar esta etapa) (note que o cartão de memória é de preferência no formato fat32. O formato ntfs pode não ser capaz de ler arquivos, especialmente cartões com uma capacidade de 4g ou mais. Note que o nome do arquivo do arquivo gcode deve estar no mesmo programa a definição é a mesma, geralmente “1.nc”, se diferente, por favor mude para o mesmo nome)

Programa, instruções de instalação, por favor faça o download: https://github.com/shihaipeng03/Walldraw
