Banana pi m3 Allwinner Placa Cpu A83t Octa-core 18 Ghz Poderoso gb
Original price was: R$ 404,68.R$ 388,48Current price is: R$ 388,48.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro Demonstração
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Marca do Processador | Allwinner |
| Memória | 2GB |
| Número do Modelo | Bpi-m3 |
| Tipo de Placa Demo | Braço |
| Nome da Marca | Cbhioarpd |
| Origem | CN (origem) |
2GB de RAM Octa-Core BPI-M3 Banana Pi M3 Computador de placa única e placa de desenvolvimento com EMMc ,WiFi, módulo BT a bordo

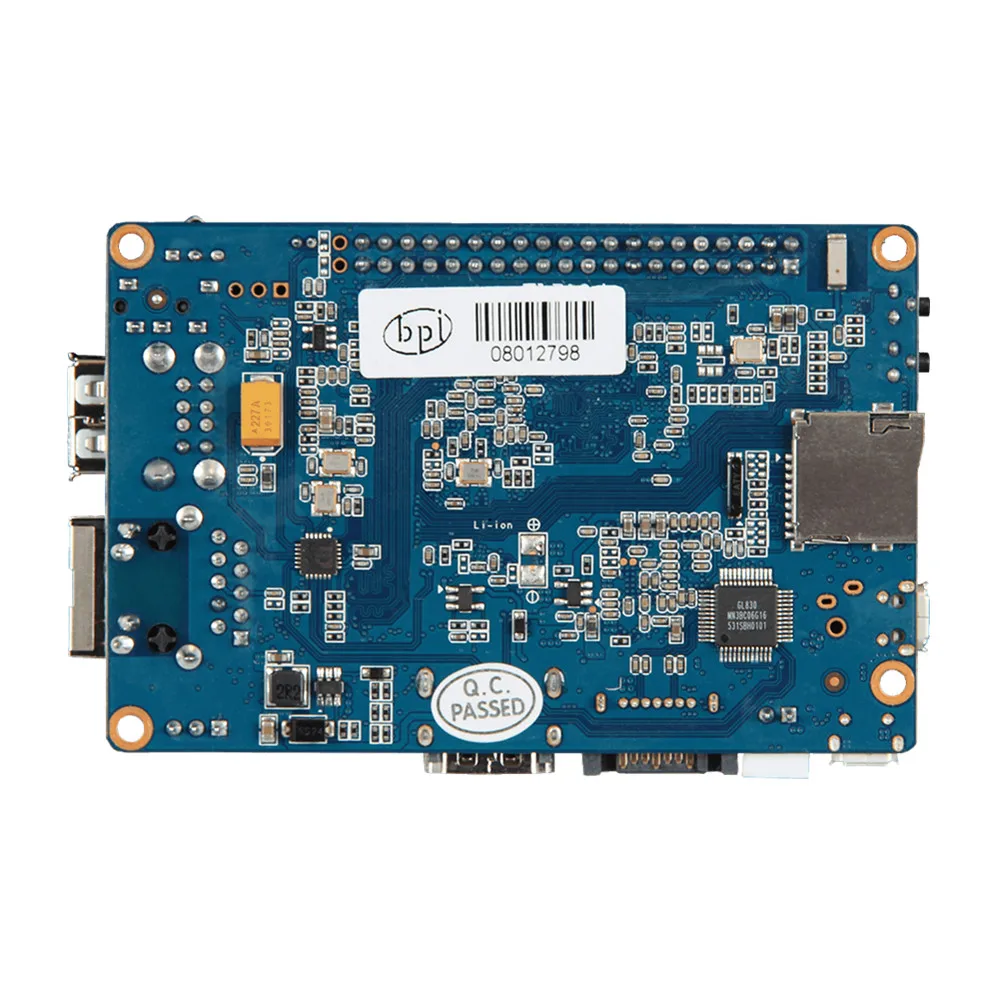

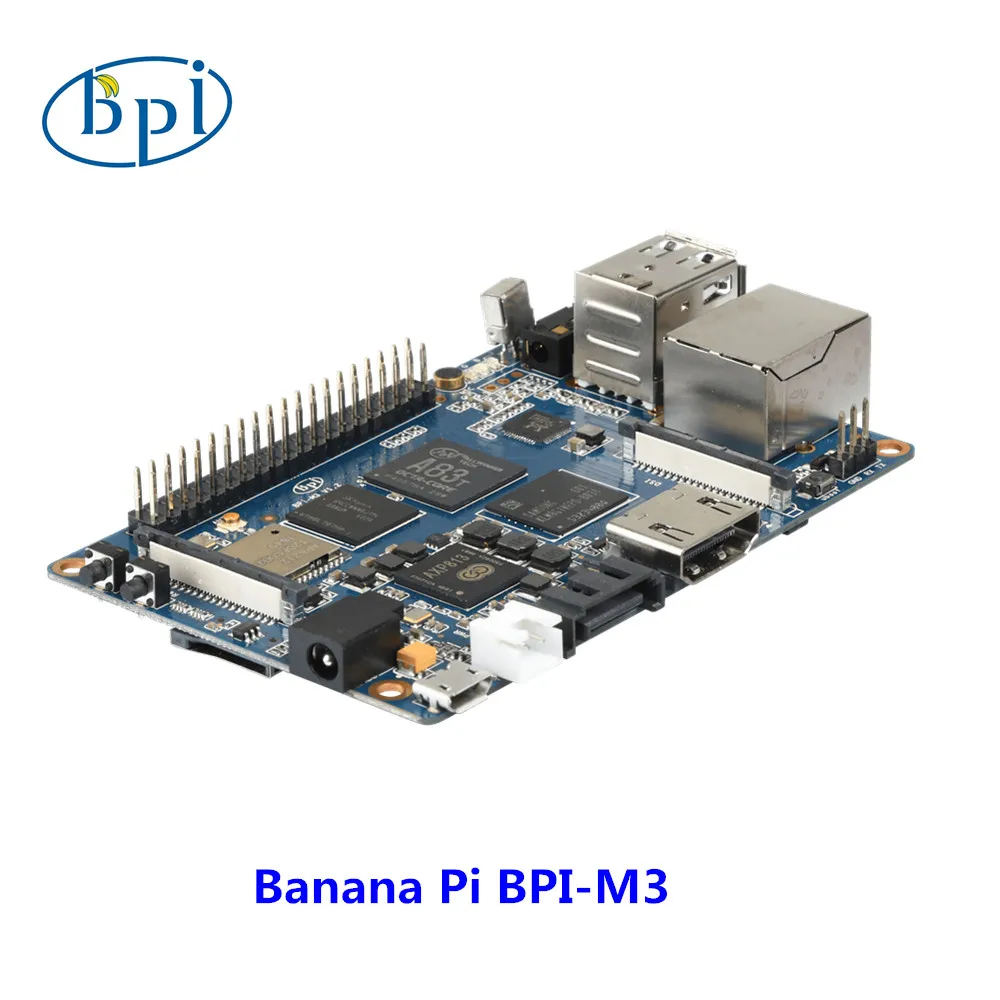

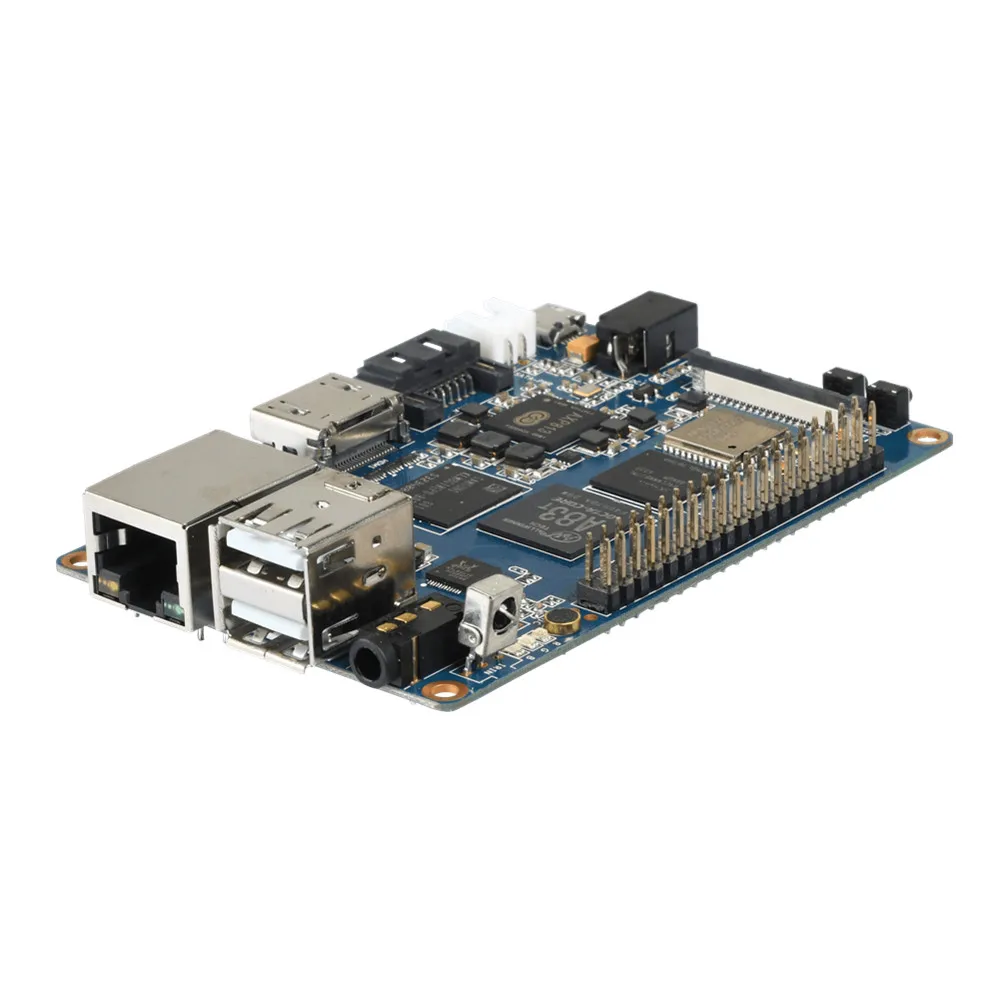

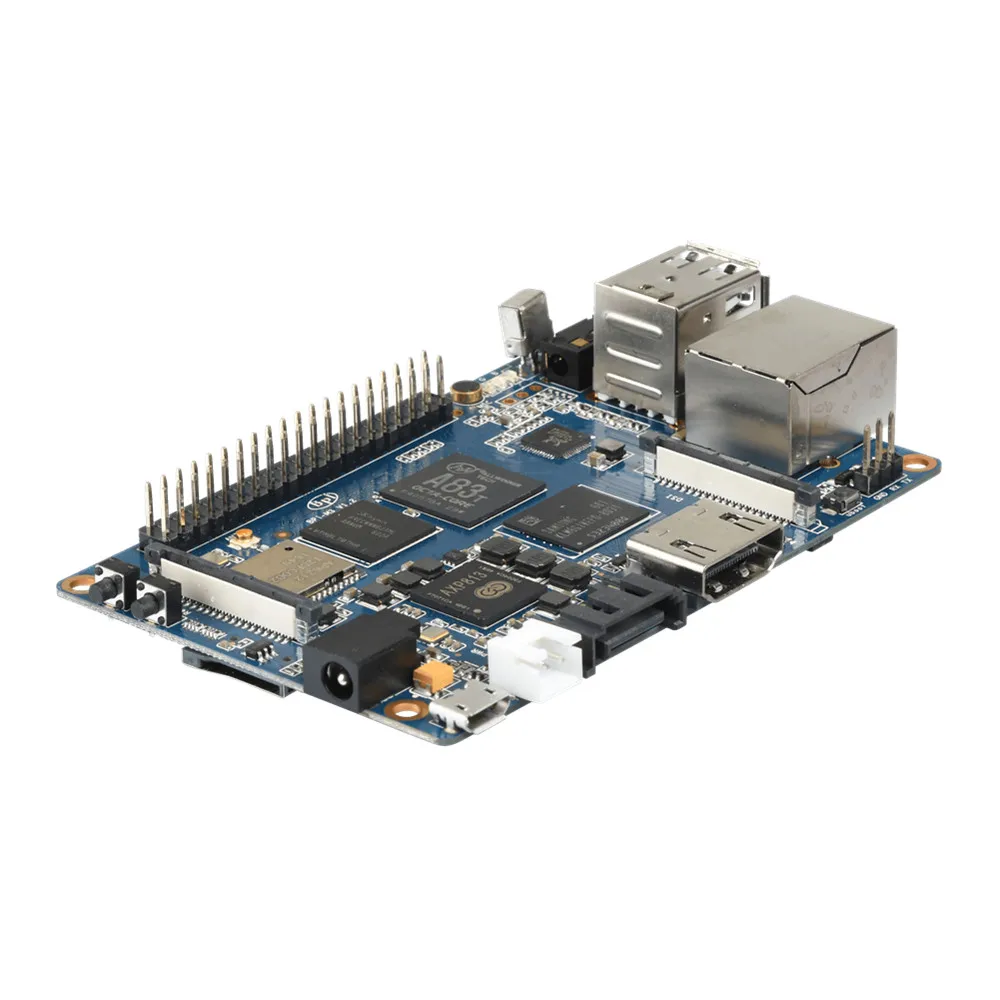

O que é o Banana Pi M3
O Banana Pi M3 é um computador de placa única super carregado com um processador Octa-core e 2GB de RAM. Ao lado do uit de processamento de elite, possui conexão Gigabit Ethernet, 2 USB, SATA, WiFi, Bluetooth e HDMI. Ele pode ser executado em uma variedade de sistemas operacionais, incluindo Android, Lubuntu, Ubuntu, Debian e Raspbian.
1. Placa de Demonstração – Ingrediente : Water Glycerin Acrylic Acid Ester Copolymer Essence

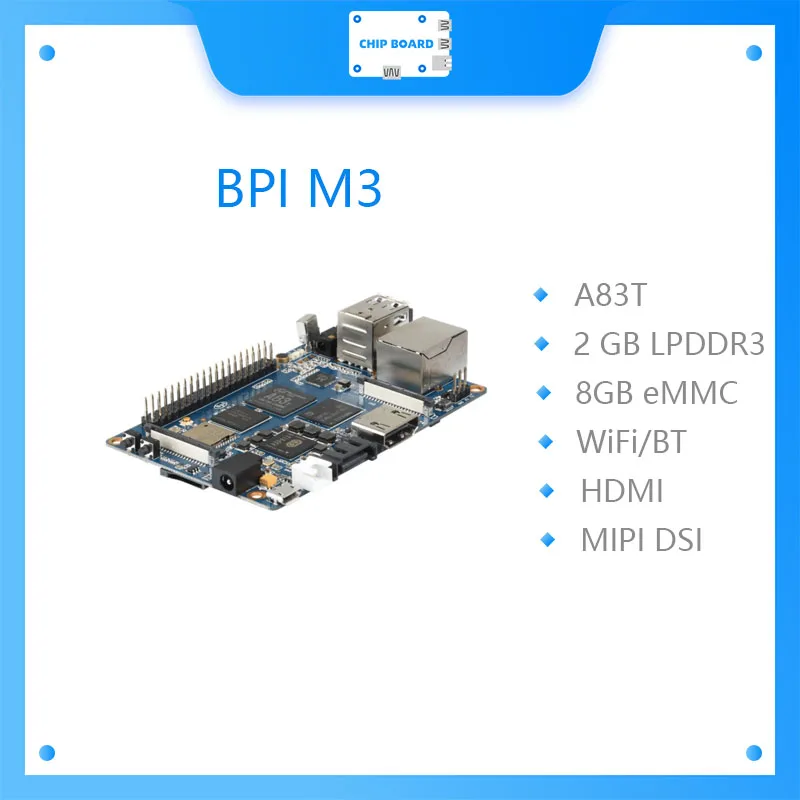

Principais características
-
Allwinner A83T Octa-core 1.8GHz CPU poderosa.
-
2 GB memória LPDDR3.
-
8 GB armazenamento eMMC.
-
Saída HDMI
-
Controle IR
-
WiFi e Bluetooth a bordo.
-
MIPI DSI ingerface
-
Interface câmera CSI

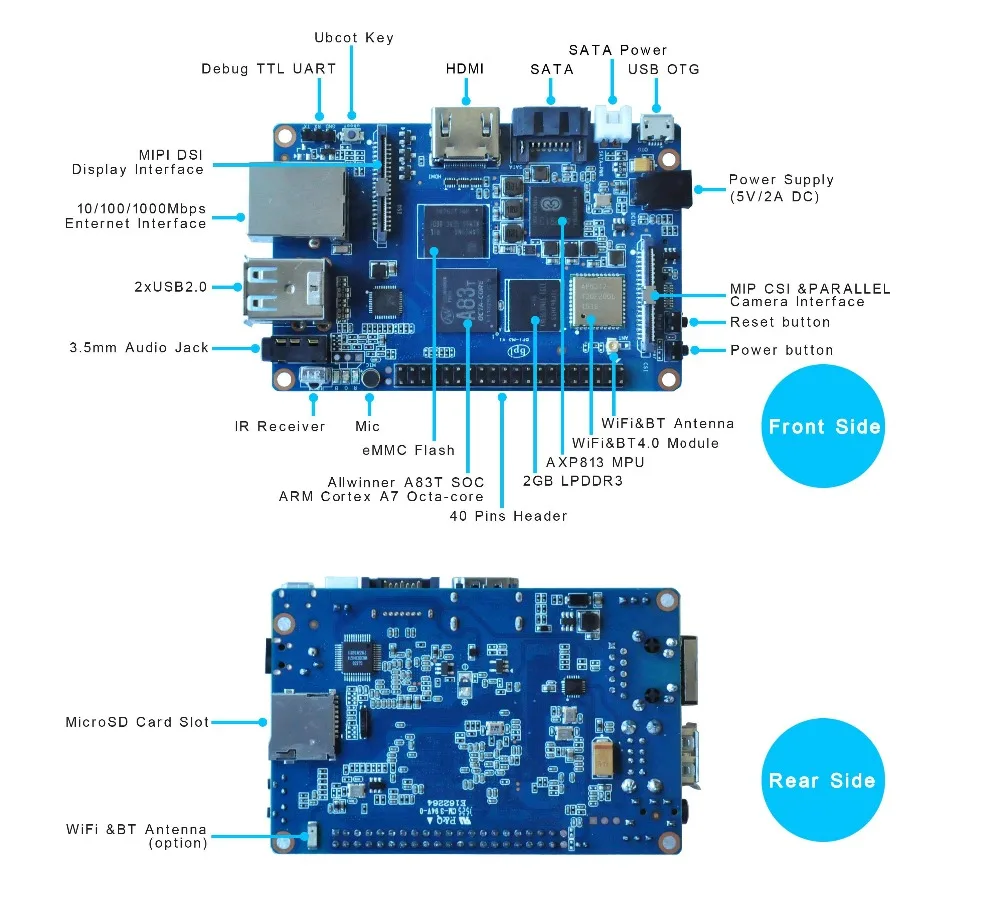

Hardware
Hardware interfact
2. Banana pi m3 Allwinner Placa Cpu A83t – Implementation Criteria : qb – t 4077
Especificações do hardware
|
Banana pi |
|
|
CPU |
Allwinner A83T ARM Cortex-A7 Octa-Core 1,8 GHz, 512KB L1 cache e 1MB L2 cache |
|
GPU |
PowerVR SGX544MP1 Cumpra com OpenGL ES 2.0 OpenCL 1x, DX9 _ 3 |
|
Memória |
2 GB LPDDR3 (compartilhado com GPU) |
|
Armazenamento |
On Board 8GB eMMC Flash, slot para cartão Micro SD, SATA 2.0 Port (ponte USB-para-SATA) |
|
Rede |
10/100/1000 Mbit/s Ethernet (Realtek RTL8211E/D) + Wi-Fi 802.11 b/g/n (AP6212) + Bluetooth BT4.0 |
|
Entrada (s) vídeo (s) |
Um conector de entrada CSI permite a conexão de um módulo de câmera projetado |
|
Saída (s) vídeo (s) |
HDMI 1.4 (tipo A completo), MIPI Display Serial Interface (DSI) para o painel LCD cru |
|
Entrada (s) áudio (s) |
Microfone a bordo |
|
Saída (s) Áudio (s) |
3.5mm jack e HDMI |
|
Portas USB |
PORTA USB 2.0 (x2), USB OTG (x1) |
|
Remoto |
Receptor IR (x1) |
|
GPIO |
Cabeçalho do pino 40: GPIO (x28) e poder (+ 5V, + 3.3V e terra). Alguns dos pinos de E/S podem ser usados para funções específicas como UART, I2C, SPI ou PWM |
|
Interruptores |
Reset, Power e U-boot |
|
LED |
Status do poder e 8P8C |
|
Fonte energia |
5 volts @ 2A via DC Power e/ou Micro USB (OTG) |
|
Tamanho e peso |
92×60 milímetros, 48g |
|
OS |
Android e Linux |
PIN GPIO definir
Banana Pi BPI-M3 tem um cabeçalho GPIO de 40 pinos que corresponde ao do modelo Raspberry Pi 3. A seguir está o Pinout GPIO Banana Pi:
|
40 PIN GPIO definir de Banana pi BPI-M3 |
|||
|
Nome do Pin do GPIO |
Função padrão |
Funcionação2: GPIO |
Funcional3 |
|
CON1-P01 |
VCC-3V3 |
||
|
CON1-P02 |
DCIN |
||
|
CON1-P03 |
TWI2-SDA |
PH5-EINT5 |
|
|
CON1-P04 |
DCIN |
||
|
CON1-P05 |
TWI2-SCK |
PH4-EINT4 |
|
|
CON1-P06 |
GND |
||
|
CON1-P07 |
S-PWM |
PL10-S-EINT10 |
|
|
CON1-P08 |
UART2-TX |
PB0-EINT0 |
|
|
CON1-P09 |
GND |
||
|
CON1-P10 |
UART2-RX |
PB1-EINT1 |
|
|
CON1-P11 |
PC4 PC4 |
||
|
CON1-P12 |
UART2-CTS |
PB3-EINT3 |
|
|
CON1-P13 |
PC7 |
PC7 |
|
|
CON1-P14 |
GND |
||
|
CON1-P15 |
PC17 |
PC17 |
|
|
CON1-P16 |
UART2-RTS |
PB2-EINT2 |
|
|
CON1-P17 |
VCC-3V3 |
||
|
CON1-P18 |
PL8-ENT8 |
PL8-S-ENT8 |
|
|
CON1-P19 |
SPI0 _ MOSI |
PC0 |
|
|
CON1-P20 |
GND |
||
|
CON1-P21 |
SPI0 _ MISO |
PC1 |
|
|
CON1-P22 |
PL9-EINT9 |
PL9-S-EINT9 |
|
|
CON1-P23 |
SPI0 _ CLK |
PC2 |
|
|
CON1-P24 |
SPI0 _ CS |
PC3 |
|
|
CON1-P25 |
GND |
||
|
CON1-P26 |
PH10-ENT10 |
PH10-ENT10 |
|
|
CON1-P27 |
TWI1-SDA |
PH3-EINT3 |
|
|
CON1-P28 |
TWI1-SCK |
PH2-EINT2 |
|
|
CON1-P29 |
PC18 |
PC18 |
|
|
CON1-P30 |
GND |
||
|
CON1-P31 |
I2S1-BCLK |
PG10-EINT10 |
UART3-TX |
|
CON1-P32 |
I2S1-DIN |
PG13-EINT13 |
UART3-CTS |
|
CON1-P33 |
I2S1-LRCK |
PG11-EINT11 |
UART3-RX |
|
CON1-P34 |
GND |
||
|
CON1-P35 |
I2S1-DOUT |
PG12-EINT12 |
UART3-RTS |
|
CON1-P36 |
PE5 |
PE5 |
|
|
CON1-P37 |
PE4 |
PE4 |
|
|
CON1-P38 |
OWA-DOUT |
PE18 |
|
|
CON1-P39 |
GND |
||
|
CON1-P40 |
PE19 |
PE19 |
|
CSI Camera Connector especificação: CSI Camera Connector especificação:
O CSI Camera Connector é um conector FPC de 40 pinos que pode conectar o módulo da câmera externa com mapeamentos adequados. As definições de pino da interface CSI são mostradas como abaixo. Isto está marcado no tabuleiro da Banana Pi como “CSI”.
|
CSI câmera GPIO de Banana pi BPI-M3 |
|||
|
Nome do Pin CSI |
Função padrão |
Funcionação2: GPIO |
|
|
CN7-P01 |
IPSOUT |
||
|
CN7-P02 |
CCVCA |
||
|
CN7-P03 |
IPSOUT |
||
|
CN7-P04 |
divV |
||
|
CN7-P05 |
GND |
||
|
CN7-P06 |
GND |
||
|
CN7-P07 |
CSI2-D3N |
||
|
CN7-P08 |
AVDD-CSI |
||
|
CN7-P09 |
CSI2-D3P |
||
|
CN7-P10 |
DVDD-CSI-R |
||
|
CN7-P11 |
GND |
||
|
CN7-P12 |
NC |
||
|
CN7-P13 |
CSI2-D2N |
||
|
CN7-P14 |
CSI-RST-R |
PE16 |
|
|
CN7-P15 |
CSI2-D2P |
||
|
CN7-P16 |
CSI-STBY-R |
PE17 |
|
|
CN7-P17 |
GND |
||
|
CN7-P18 |
CSI-PCLK |
PE0 |
|
|
CN7-P19 |
CSI2-CKN |
||
|
CN7-P20 |
CSI-MCLK |
PE1 |
|
|
CN7-P21 |
CSI2-CKP |
||
|
CN7-P22 |
CSI-HSYNC |
PE2 |
|
|
CN7-P23 |
GND |
||
|
CN7-P24 |
CSI-VSYNC |
PE3 |
|
|
CN7-P25 |
CSI2-D1N |
||
|
CN7-P26 |
CSI-D9 |
PE13 |
|
|
CN7-P27 |
CSI2-D1P |
||
|
CN7-P28 |
CSI-D8 |
PE12 |
|
|
CN7-P29 |
GND |
||
|
CN7-P30 |
CSI-D7 |
PE11 |
|
|
CN7-P31 |
CSI2-D0N |
||
|
CN7-P32 |
CSI-D6 |
PE10 |
|
|
CN7-P33 |
CSI2-D0P |
||
|
CN7-P34 |
CSI-D5 |
PE9 |
|
|
CN7-P35 |
GND |
||
|
CN7-P36 |
CSI-D4 |
PE8 |
|
|
CN7-P37 |
CSI-SCK |
PE14 |
|
|
CN7-P38 |
CSI-D3 |
PE7 |
|
|
CN7-P39 |
CSI-SDA |
PE15 |
|
|
CN7-P40 |
CSI-D2 |
PE6 |
|
Exibir especificação
MIPI DSI (Display Serial Interface):
O conector da exposição é um conector de 40 pinos FPC que possa conectar o painel externo do LCD (MIPI DSI) e o módulo do tela táctil (I2C) também. As definições de pino deste conector são mostradas como abaixo. Isso é marcado na placa Banana Pi como “DSI”.
|
PIN MIPI DSI definir de Banana pi BPI-M3 |
|||
|
DSI Pin Nome |
Função padrão |
Funcionação2: GPIO |
|
|
CN6-P01 |
VCC-MIPI |
||
|
CN6-P02 |
IPSOUT |
||
|
CN6-P03 |
VCC-MIPI |
||
|
CN6-P04 |
IPSOUT |
||
|
CN6-P05 |
GND |
||
|
CN6-P06 |
IPSOUT |
||
|
CN6-P07 |
GND |
||
|
CN6-P08 |
IPSOUT |
||
|
CN6-P09 |
NC |
||
|
CN6-P10 |
GND |
||
|
CN6-P11 |
NC |
||
|
CN6-P12 |
DSI-D0N |
||
|
CN6-P13 |
NC |
||
|
CN6-P14 |
DSI-D0P |
||
|
CN6-P15 |
NC |
||
|
CN6-P16 |
GND |
||
|
CN6-P17 |
TWI0-SDA |
PH1-EINT1 |
|
|
CN6-P18 |
DSI-D1N |
||
|
CN6-P19 |
TWI0-SCK |
PH0-EINT0 |
|
|
CN6-P20 |
DSI-D1P |
||
|
CN6-P21 |
TP-INT |
PL7-S-EINT7 |
|
|
CN6-P22 |
GND |
||
|
CN6-P23 |
TP-RST |
PL6-S-EINT6 |
|
|
CN6-P24 |
DSI-CKN |
||
|
CN6-P25 |
GND |
||
|
CN6-P26 |
DSI-CKP |
||
|
CN6-P27 |
LCD-BL-EN |
PD29 |
|
|
CN6-P28 |
GND |
||
|
CN6-P29 |
LCD-RST |
PD26 |
|
|
CN6-P30 |
DSI-D2N |
||
|
CN6-P31 |
LCD-PWR-EN |
PD27 |
|
|
CN6-P32 |
DSI-D2P |
||
|
CN6-P33 |
GND |
||
|
CN6-P34 |
GND |
||
|
CN6-P35 |
LCD-PWM |
PD28 |
|
|
CN6-P36 |
DSI-D3N |
||
|
CN6-P37 |
GND |
||
|
CN6-P38 |
DSI-D3P |
||
|
CN6-P39 |
# # |
||
|
CN6-P40 |
GND |
||
Especificação UART:
O cabeçalho CON4 é a interface UART. Para os desenvolvedores do Banana Pi, esta é uma maneira fácil de obter a saída do console UART para verificar o status do sistema e a mensagem de log.
|
Uart pino de depuração de Banana pi BPI-M3 |
|||
|
CON2 Pin Nome |
Função padrão |
GPIO |
|
|
CON2 P03 |
UART0-TXD |
PB9 |
|
|
CON2 P02 |
UART0-RXD |
PB10 |
|
|
P01 CON2 |
GND |
||
