Altamente Compatível Universal Tft tn Ips Tela Lcd Hdmi-compatível Vga av Driver Placa de Controle 30pin 40pin Lvds Edp Ttl Acessórios p/ quadro de demonstração

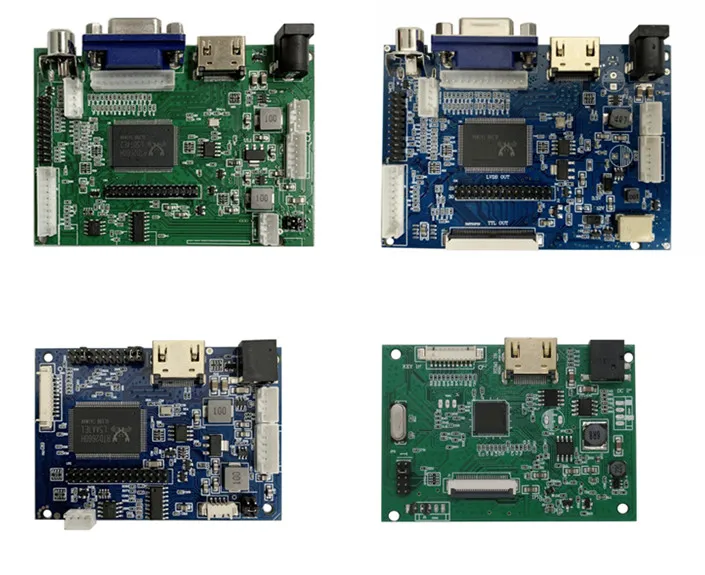

Estas são várias placas de driver de uso geral interessantes e versáteis com interfaces de 30 pinos edp e 40 pinos lvds, que podem usar várias resoluções de tela ao mesmo tempo com apenas um programa.

Detalhes da placa do controlador do lcd:

1. apoie a entrada larga da tensão, e pode trabalhar normalmente entre 12v-20v, (mas precisa considerar os requisitos da tensão do equipamento externo, de modo a não danificar o equipamento ou os acessórios conectados externamente, esta tensão de trabalho é aplicável somente a esta placa do motorista)

2. suporte hdmi-atualização compatível ou 4p padrão iic atualizar

3. conector universal de grande porta compatível com hdmi padrão (qualidade banhado a ouro de alta qualidade)

4. usando componentes de alta temperatura, pode ser usado em ambiente de alta temperatura por um longo tempo, mas precisa prestar atenção à ventilação

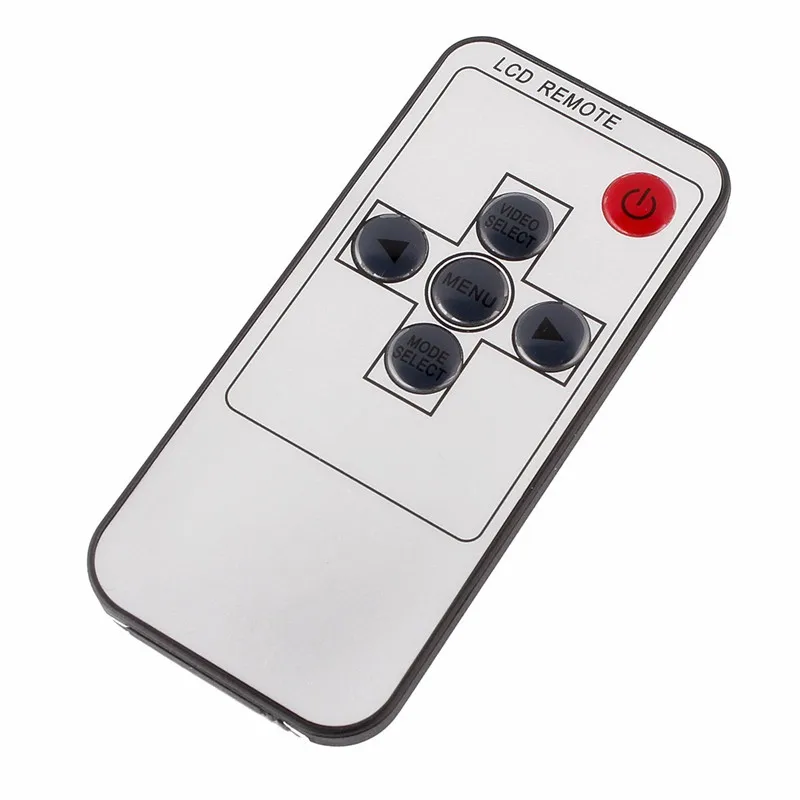

5. função de controle remoto do apoio

6. seleção do parâmetro da multi-tela do apoio, suporte máximo para a resolução correspondente de 10 tipos da tela lcd, nenhuma necessidade de escrever outro programa (veja as seguintes especificações)

7. o pwb usa o material fr4, espessura de 1.6mm, força mecânica super

8. usando o costume dedicado IC-HD3 de nossa empresa

9. o furo de posicionamento da placa de movimentação é de quatro, o tamanho do furo de posicionamento é de 3mm

10. não precisa atualizar o driver, use diretamente a forma de tampa de salto, você pode selecionar diretamente uma variedade de parâmetros de tela de resolução (consulte a tabela de ajuste de resolução na parte inferior da página de detalhes)

11. Suporte dez idiomas, inglês, chinês simplificado, chinês tradicional, japonês, coreano, alemão, francês, italiano, português, russo, verdadeiro uso global sem fronteiras

12. O menu pode ser girado 360 graus, adequado para todas as ocasiões

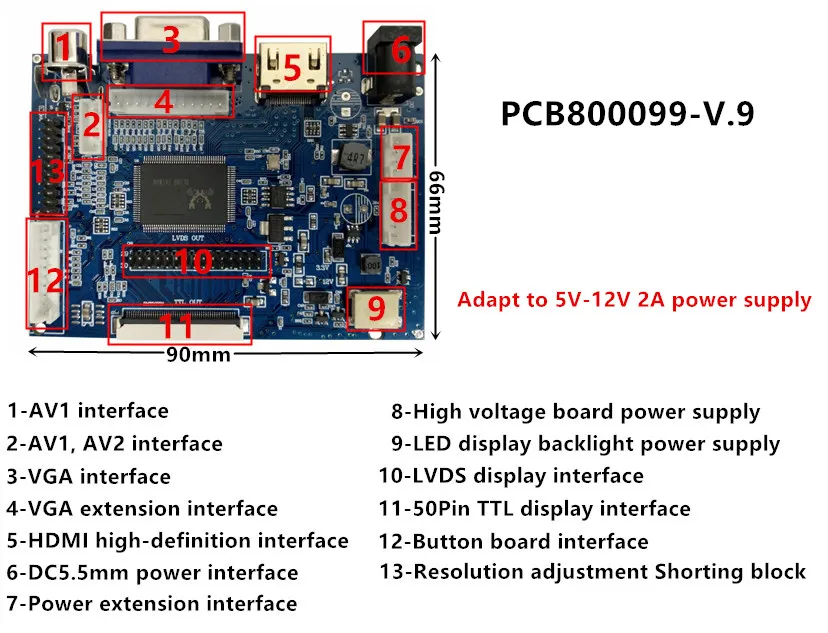

PCB-800099.V9

1 — AV1 Interface

2 — AV1,AV2 Interface

3 — Interface VGA

4 — interface de extensão vga

5 — interface de alta definição compatível com hdmi

6 — relação de alimentação dc5.5mm

7 — interface de extensão de energia

8 — fonte de alimentação da placa de alta tensão

9 — fonte de alimentação led display backlight

10 — interface de exibição lvds

11 — interface de exibição de 50pin ttl

12 — interface da placa do botão

13 — ajuste de resolução shorting bloco

Adapte-se à fonte de alimentação 5v-12v 2a

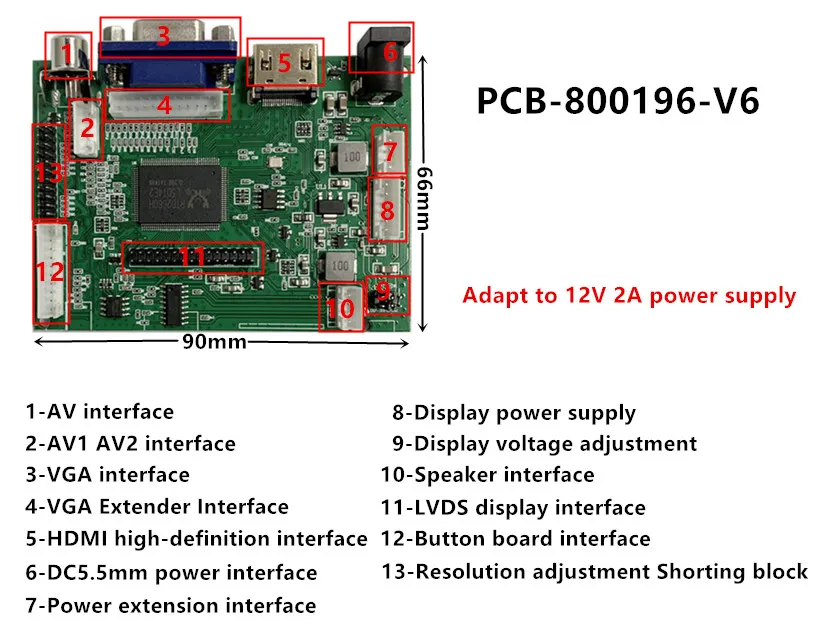

PCB800196-V.6

1 — AV Interface

2 — AV1 AV2 Interface

3 — Interface VGA

4 — interface do prolongamento de vga

5 — interface de alta definição compatível com hdmi

6 — relação de alimentação dc5.5mm

7 — interface de extensão de energia

8 — fonte de alimentação da tela

9 — ajuste de tensão de exibição

10 — Speaker Interface

11 — interface de exibição lvds

12 — interface da placa do botão

13 — ajuste de ressoltion shorting bloco

Adapte-se à fonte de alimentação 12v 2a

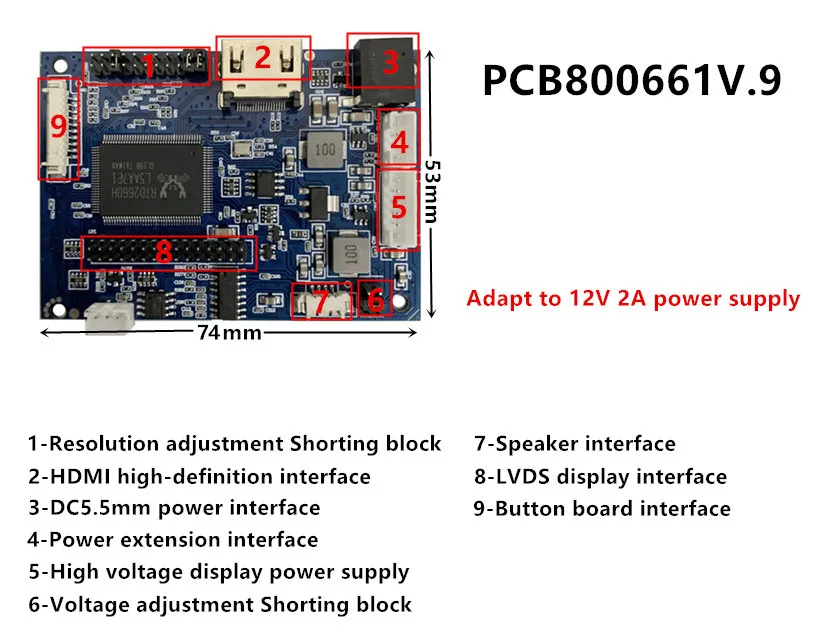

PCB800661-V.9

1 — ajuste de ressoltion shorting bloco

2 — interface de alta definição compatível com hdmi

3 — relação de alimentação dc5.5mm

4 — interface de extensão de energia

5 — fonte de alimentação de exibição de alta tensão

6 — ajuste de tensão shorting bloco

7 — Speaker Interface

8 — interface de exibição lvds

9 — interface da placa do botão

Adapte-se à fonte de alimentação 12v 2a

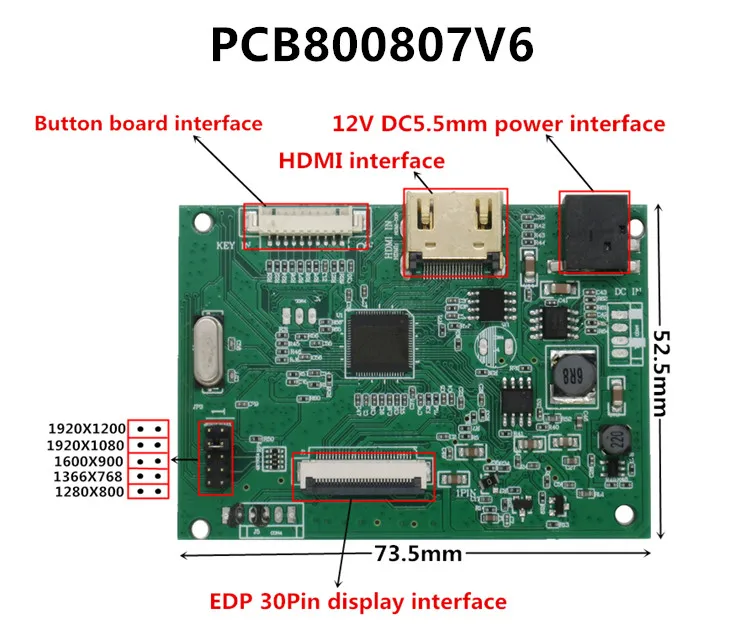

PCB800807V6

1 — interface da placa do botão

2 — interface hdmi-compatível

3 — relação de alimentação dc 5.5mm

4 — interface de exibição de 30pin edp

5 — ajuste de ressoltion shorting bloco

Adapte-se à fonte de alimentação 12v 2a

Esta placa de driver só é compatível com exibição edp 30pin

Por favor consulte a tabela para comparar a resolução da tela ajustar a posição adequada de shorting biock

Aplicável a: PCB800196-V.6 e pcb800661v.9

Confirme a resolução da tela e combine o cabo correspondente antes de comprar.

Por exemplo: a resolução da tela é 1920*1080, a interface é 40pin, e a posição do bloco de curto-circuito é: a ou a + 1 + 8.

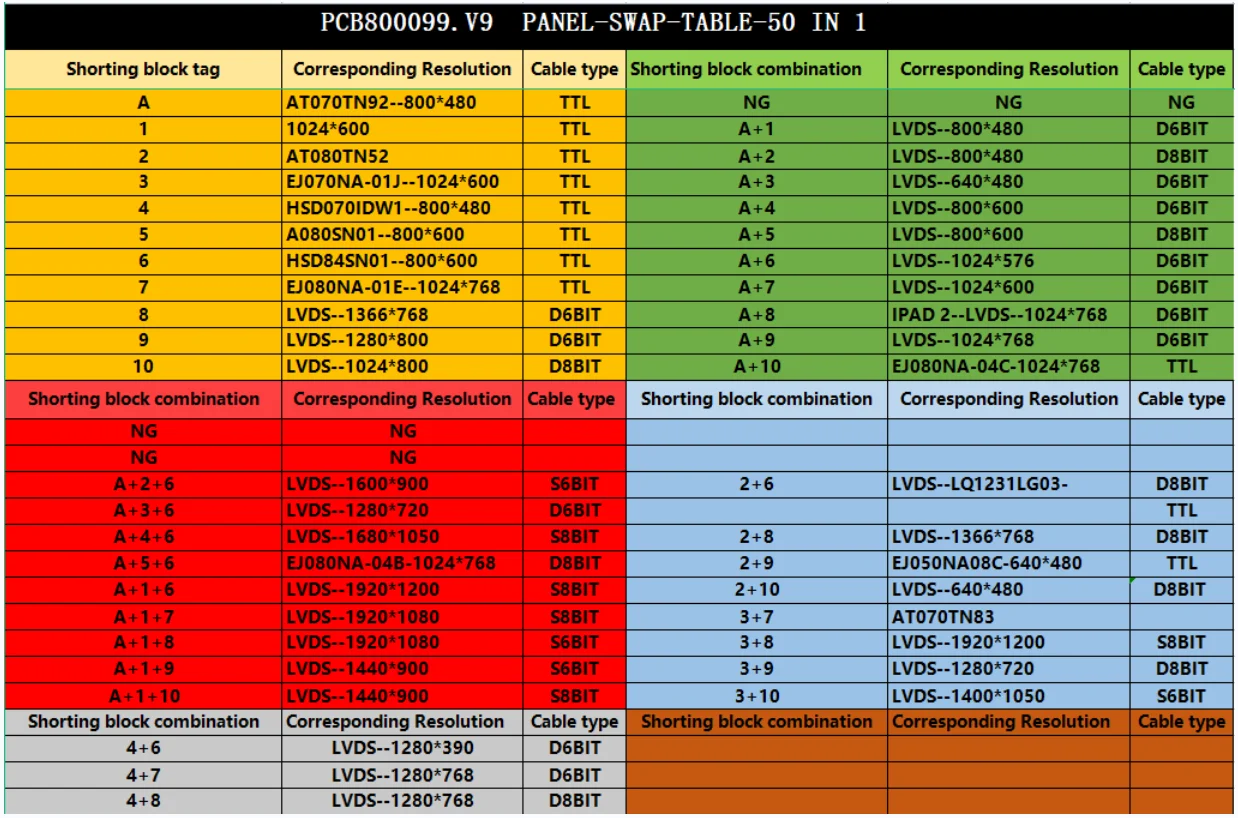

Aplicável a: PCB800099.V9

1. Acessórios p Quadro de Demonstração – tipo de Acessório : Régua de Extensão

2. Lcd Hdmi-compatível Vga av Driver Placa de – Nome da Marca : Heyman

3. High Quality Computador e Escritório – Origem : cn Origem
