Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Rs232 Rs485 TO ETH (B) |
| Tipo de Placa Demo | Fpga |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |
| Product Type | Serial Server, Modbus Gateway, Mqtt Gateway |
| Communication Interface | Rs232 Port X 1, Rs485 Port X 1, Ethernet Port X 2 |
| Isolation Protection | Power Isolation, Signal Isolation |
| Baudrate | 300 ~ 115200 BPS |
| Parity BIT | None, Odd, Even, Mark, Space |
| Data BIT | 5 ~ 9 Bits |
DESCRIÇÃO
Portas Seriais Duplas Para Ethernet, Suporte Modbus/MQTT/JSON, Caixa De Metal De Montagem Em Trilho
Este é um adquirente de dados do dispositivo de portas seriais duplas/gateway IoT projetado para o ambiente industrial, 1-ch RS232 e 1-ch RS485 podem trabalhar simultaneamente sem interferir uns com os outros usando um cabo Ethernet. Ele combina várias funções em um, incluindo servidor serial, gateway Modbus, gateway MQTT, RS232 e RS485 para JSON, etc. A outra porta Ethernet pode ser usada como switch de rede ou para cascata, e a função PoE * é opcional para portas Ethernet duplas. Fornece dois métodos de alimentação: porta DC (diâmetro externo: 5,5mm, diâmetro interno: 2,1mm) e terminal de parafuso. O caso com suporte de montagem em trilho, é pequeno em tamanho, fácil de instalar e econômico. É adequado para aplicações como aquisição de dados, gateway IoT, segurança IoT e monitoramento de instrumentos inteligentes.
* Este produto é um dispositivo receptor PoE (PD), ele precisa ser conectado à fonte de alimentação PoE e obter energia do dispositivo PSE para funcionar normalmente.
RS232 RS485 A ETH (B)
Portas seriais duplas + Porta rede comum + Isolamento elétrico
RS232 RS485 PARA POE ETH (B)
Portas seriais duplas + Porta rede PoE + Isolamento elétrico
|
RS232 RS485 A ETH (B) |
RS232 RS485 PARA POE ETH (B) |
|
|
Portas seriais duplas + Porta rede comum + Isolamento elétrico |
Portas seriais duplas + Porta rede PoE + Isolamento elétrico |
|
|
Tipo do produto |
Servidor serial, Modbus Gateway, MQTT Gateway |
|
|
Função básica |
Transmissão de dados transparente bidirecional entre RS232 e RS485 para Ethernet |
|
|
Interface comunicação |
Porta RS232 × 1, porta RS485 × 1, porta Ethernet × 2 |
|
|
Fonte de energia |
DC 5.5 power port, 6 ~ 45V DC parafuso terminal |
DC 5.5 porta de alimentação, 6 ~ 45V DC parafuso terminal ou porta PoE |
|
Proteção do isolamento |
Isolamento do poder, isolamento do sinal |
|
|
COMUNICAÇÃO |
||
|
Ethernet |
RJ45 |
RJ45 com suporte PoE, compatível com IEEE 802.3af |
|
10 / 100M auto-negociação RJ45 conector, 2 KV proteção contra surtos |
||
|
Porta serial |
RS232 e RS485 isolados (os 2 canais podem receber e transmitir independentemente ao mesmo tempo) |
|
|
ESPECIFICAÇÃO DE SÉRIE |
||
|
Baudrate |
300 ~ 115200 bps |
|
|
Paridade bit |
Nenhum, estranho, mesmo, marca, espaço |
|
|
Dados bit |
5 ~ 9 bocados |
|
|
Controle do fluxo |
N/A |
|
|
SOFTWARE |
||
|
Protocolo |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS |
|
|
Configuração |
Host, navegador web, gerenciamento de dispositivos biblioteca |
|
|
Método comunicação |
Comunicação direta TCP/IP, VCOM |
|
|
Modo operacional |
Servidor TCP, cliente TCP (coexistente com servidor TCP), UDP, UDP multicast |
|
|
REQUISITO AMBIENTE |
||
|
Temperatura operacional |
-40? ~ 85? |
|
|
Faixa umidade |
5% ~ 95% umidade relativa |
|
|
Dimensões |
L × W × H: 78,0 × 72,5 × 24,2 milímetros |
|
Transmissão transparente bi-direcional de dados entre portas seriais duplas e Ethernet
Suporte PoE Ethernet Port Power Supply *, adequado para IEEE 802.3af PoE Standard
Apoie o terminal do parafuso e o porto do poder da CC para a fonte de alimentação, CC 6 ~ 45V
Entrada ampla gama tensão
* Esta função só está disponível na versão PoE

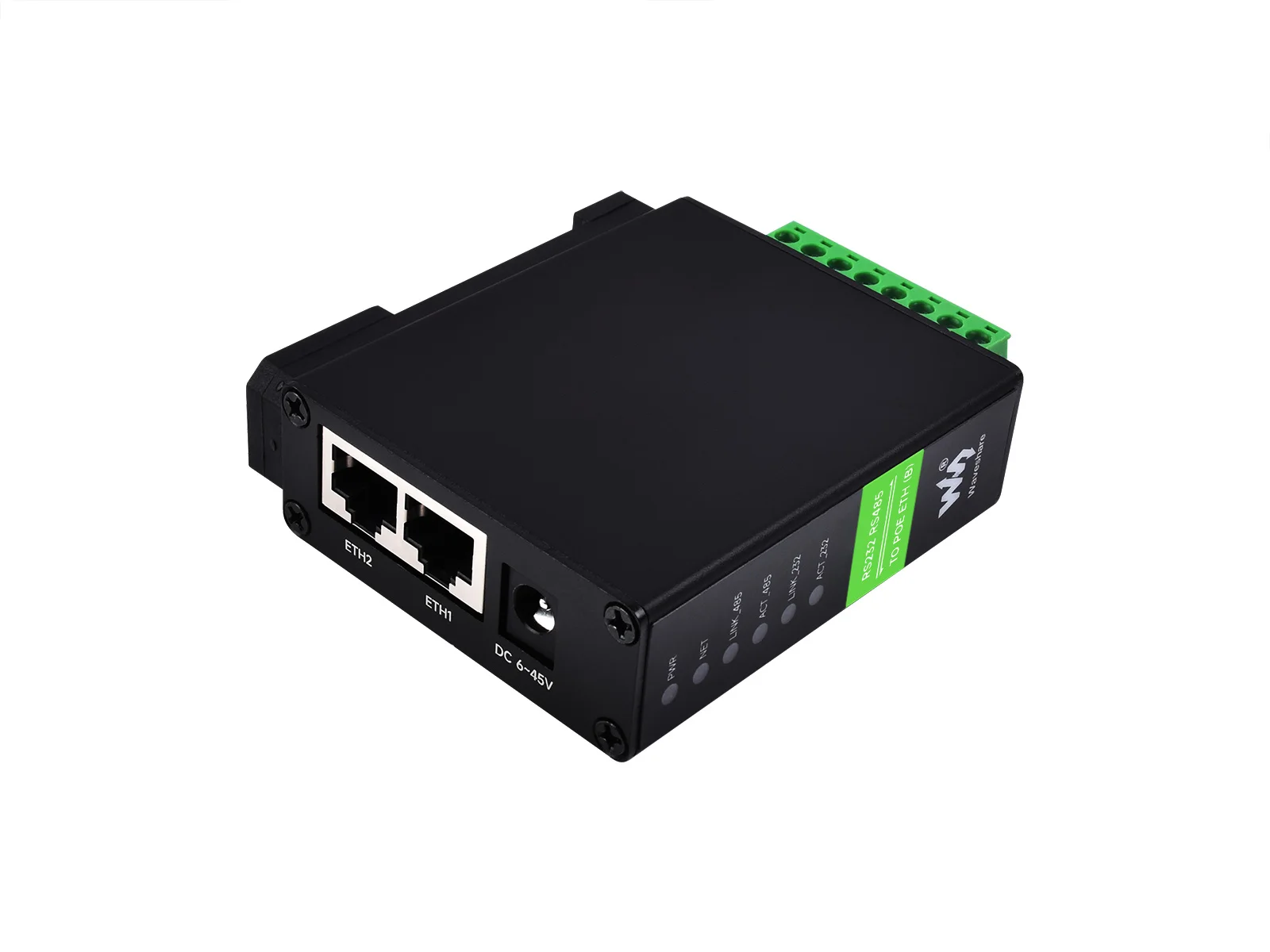

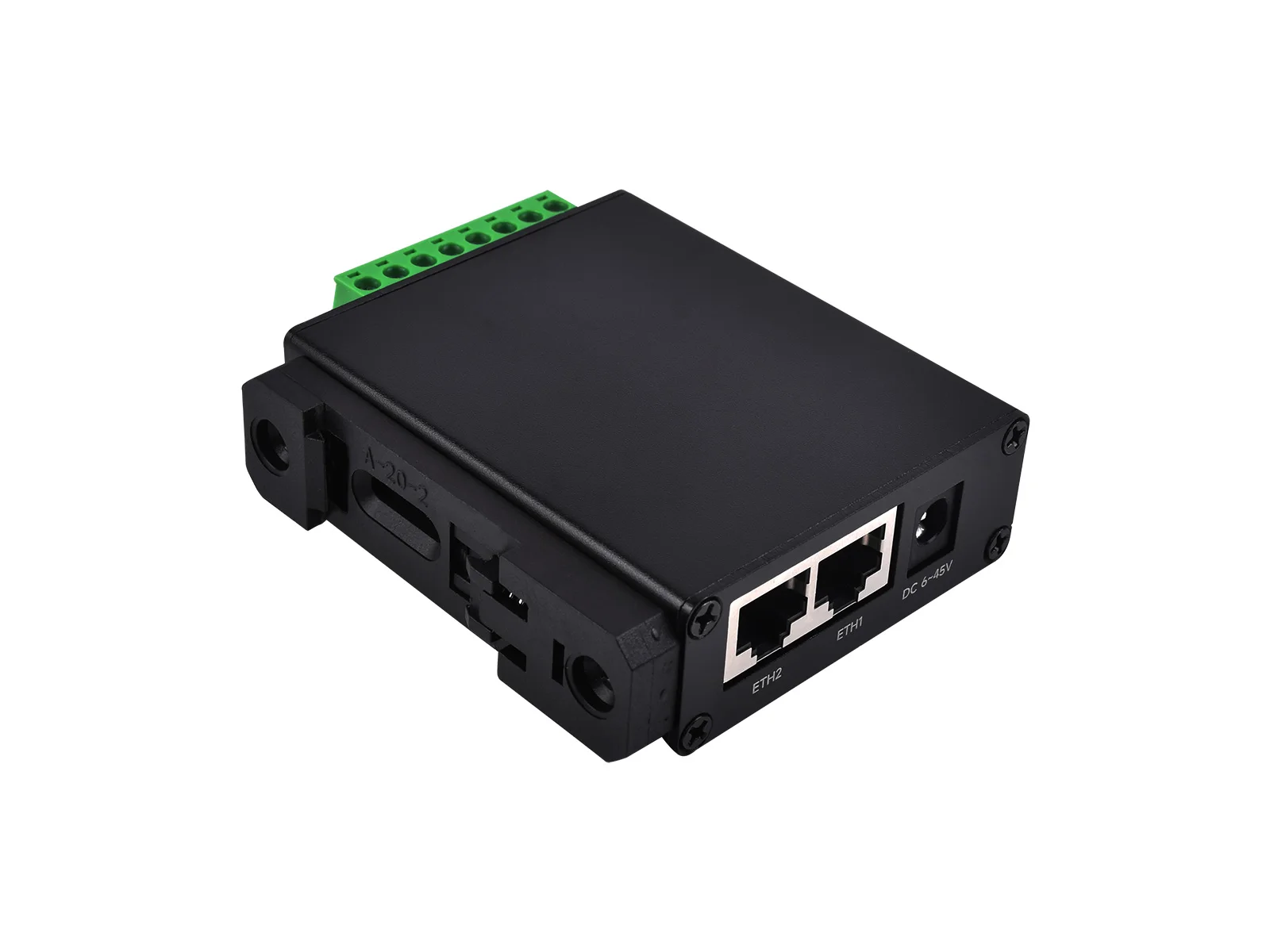

Portas Ethernet 2-Ch a bordo para comunicação e cascata
Qualquer um pode ser usado para comunicação de rede dual serial serial server, enquanto o outro pode ser usado para cascata ou comunicação com outros dispositivos
Projeto do trilho da Industrial-categoria, tamanho compacto, a instalação fácil, eficaz na redução de custos
Apropriado para Modbus Networking Upgrade, pode ser usado com configuração específica Software
Suporta servidor TCP/cliente TCP/modo UDP Multicast / UDP
* Nota: Este módulo é de canal duplo, e cada canal suporta as funções acima separadamente
Conversão mais flexível entre diferentes protocolos
Quando usados como gateway MQTT, os dispositivos podem carregar dados seriais para o servidor MQTT pelo protocolo MQTT através de transmissão transparente, servidores suportados, incluindo Baidu Cloud MQTT, Alibaba Cloud MQTT, China Mobile OneNet, etc. Os dados seriais Modbus RTU ou não padrão adquiridos podem ser processados no formato JSON e empacotados no pacote MQTTdata para upload.
Quando usados como gateway de aquisição de dados JSON, os dispositivos podem ser conectados a instrumentos de aquisição de dados por meio da conexão RS485, adquirir dados automaticamente, converter os dados no formato JSON e finalmente publicá-los no servidor. Os dados adquiridos suportam a versão 97 do instrumento Modbus RTU 645, a versão 07 do instrumento 645, bem como tipos de protocolos RS485. O formato de dados enviados pode ser configurado via host e o protocolo de upload JSON pode ser protocolo MQTT, protocolo HTTP POST, protocolo HTTP GET e assim por diante.
Diferentes dispositivos de rede serão identificados e respondentes respectivamente.
Nenhum problema mais Crosstalk durante a comunicação com dispositivos multi rede
Fácil para comunicação nuvem e identificação do dispositivo
Obtendo Network Time Info Para Serial Output Ou Data Upload
Suporta Configuração do Navegador Web, Obtendo IP Dinâmico Via DHCP,
Endereço do Servidor Domínio Conectado Protocolo DNS
Isolamento de fonte de alimentação e sinal a bordo, pode fornecer tensão de isolamento estável com alta confiabilidade e forte anti-interferência. Built-in TVS (tubo de supressão de tensão transitória) pode efetivamente suprimir a tensão de pico e tensão transitória no circuito, lightningproof e proteção ESD. O diodo resettable incorporado do fusível e da proteção para assegurar a saída estável da corrente e da tensão, impede a prova da sobrecarga e da sobretensão, melhora o desempenho da prova de choque
Gabinete De Liga De Alumínio Com Jateamento De Areia E Oxidação Anódica
Sólido e durável, forma e bom sentimento da mão
Personalização do software e do hardware do apoio
Incluindo a relação do hardware, o LOGOTIPO, a etiqueta, o caso e a página Web, etc.
1. Computers e Electronics – Origem : cn Origem
|
Descrição |
Porta rede comum |
Porta rede PoE + Isolamento elétrico |
Multi interfaces + rede comum port + isolamento elétrico |
Multi interfaces + rede PoE + isolamento elétrico |
2-Ch RS485 + rede comum port + isolamento elétrico |
2-Ch RS485 + PoE rede porto + isolamento elétrico |
RS232 + RS485 + rede comum port + isolamento elétrico |
Porta rede RS232 + RS485 + PoE + isolamento elétrico |
|
Tipo do produto |
Servidor serial, Modbus Gateway, MQTT Gateway |
|||||||
|
Tipo Serial Port |
Servidor porta serial única |
RS232/485/422 escolher um único servidor de porta serial |
Servidor portas seriais duplas |
|||||
|
Métodos Power Supply |
Terminal do parafuso |
|||||||
|
– |
Porta PoE |
– |
Porta PoE |
– |
Porta PoE |
– |
Porta PoE |
|
|
– |
DC 5,5 poder porto |
|||||||
|
Faixa tensão |
CC 9 ~ 24V |
CC 6 ~ 36V |
CC 6 ~ 45V |
|||||
|
Proteção do isolamento |
Sem isolamento |
Isolamento do poder, isolamento do sinal |
||||||
|
COMUNICAÇÃO |
||||||||
|
Ethernet |
Porta rede RJ45 |
RJ45 com suporte PoE, compatível com IEEE 802.3af |
Porta rede RJ45 |
RJ45 com suporte PoE, compatível com IEEE 802.3af |
2-ch RJ45 rede porto |
2-ch RJ45 com suporte PoE, compatível com IEEE 802.3af |
2-ch RJ45 rede porto |
2-ch RJ45 com suporte PoE, compatível com IEEE 802.3af |
|
10 / 100M auto-negociação RJ45 conector, 2 KV proteção contra surtos |
||||||||
|
Porta serial |
RS485 |
RS485 isolado |
RS232/485/422 isolado (escolha um, somente uma relação pode ser usada para uma comunicação ao mesmo tempo) |
2-ch isolado RS485 (os 2 canais podem receber e transmitir independentemente ao mesmo tempo) |
RS232 + isolado RS485 (os 2 canais podem receber e transmitir independentemente ao mesmo tempo) |
|||
|
ESPECIFICAÇÃO DE SÉRIE |
||||||||
|
Baudrate |
300 ~ 115200 bps |
|||||||
|
Paridade bit |
Nenhum, estranho, mesmo, marca, espaço |
|||||||
|
Dados bit |
5 ~ 9 bocados |
|||||||
|
Controle do fluxo |
N/A |
|||||||
|
SOFTWARE |
||||||||
|
Protocolo |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS |
|||||||
|
Configuração |
Host, navegador web, gerenciamento de dispositivos biblioteca |
|||||||
|
Método comunicação |
Comunicação direta TCP/IP, VCOM |
|||||||
|
Modo operacional |
Servidor TCP, cliente TCP (coexistente com servidor TCP), UDP, UDP multicast |
|||||||
|
REQUISITO AMBIENTE |
||||||||
|
Temperatura operacional |
-40? ~ 85? |
|||||||
|
Faixa umidade |
5% ~ 95% umidade relativa |
|||||||
|
Dimensões |
87,0 × 36,0 × 59,0 milímetros |
88,7 × 72,5 × 24,2mm |
78,0 × 72,5 × 24,2 milímetros |
|||||
Conteúdo do pacote
Peso: 0,145 quilogramas
A fonte de alimentação não está incluída, recomenda-se usar com um Adaptador do poder 12V
RS232 RS485 A ETH (B)
-
RS232 RS485 A ETH (B) x1
2. Online Shopping – Material : Poliéster – Algodão
RS232 RS485 PARA POE ETH (B)
-
RS232 RS485 PARA POE ETH (B) x1
3. Waveshare-transmissão Transparente Bi-direcional Rs232 Rs485 a Rj45 – cn : Guangdong
