Lcd com Tela de Toque Waveshare Polegada Capacitiva Multicolor Display Gráfico Capacitivo Stand-alone Toque Controlador 7 1024*600 Tft

Adicionar a sua avaliação

R$ 279,55

SKU: 32612082086

R$ 279,55

(-11%)
Adicionar a lista de desejosAdicionado a lista de desejosRemovido da lista de desejos 0

Monitores LCD

importe com sucesso Monitores LCD Aproveite as Ofertas para Lcd com Tela de Toque Waveshare Polegada Capacitiva Multicolor Display Gráfico Capacitivo Stand-alone Toque Controlador 7 1024*600 Tft

Opção de Compra 1: Como Pessoa Física

Para mais informações sobre esse Produto com preço Promocionais e forma de
entrega, visite o portal da loja

QUERO MAIS DETALHES

Opção de Compra 2: Comprar no Atacado Como Pessoa Jurídica

Se você é uma Empresa e quer comprar no Atacado importando como Pessoa Jurídica com preços ainda mais Baixo,
então, conheça mais opções de produtos similares siga os Passos Abaixo:

  1. Acessa o Portal no site do link do banner Abaixo
  2. Na próximapágina, Pesquise pelo Produto Desejado
  3. Veja as Opções de Preços e Quantidade
  4. Se o site estiver em inglês, caso precise, use a opção de traduzir idioma
  5. Faça o Cadastro para Login no Menu Cadastro
  6. Entre em contato Com o Fornecedor Usando o Chat Messeger ao Vivo na página de Produto que Você Selecionou
  7. Inicie as Negociações de Compra

Obs: É Possível que muitos desses fornecedores deixem você solicitar material de demostração ou personalizar o produto com a sua marca

Importar da China No Atacado

QUERO COMPRAR NO ATACADO

Informações Técnicas do Produto

Características Especificações
Modelo Número 7inch Capacitive Touch LCD (F)
Resolução 1024×600
Proporção da Tela 16:9
Característica Tela Sensível ao Toque
Status dos Produtos Estoque
Tela LCD
Tipo de Painel TFT
Marca Waveshare
Tamanho da Tela 7inch
LCD Type TFT
Interface RGB
Touch Controller Gt911
Touch Panel Type Capacitive (5 Multi-touch)
Backlight LED
Display Size (mm) 154.21 (W) X 85.92 (H)
DOT Pitch (mm) 0.0502 (W) X 0.1432 (H)
Resolution 1024 X 600 (pixel)
Operating Voltage 3.0v~3.6v

7 polegada 1024*600 Multicolor LCD Gráfico, com controlador de toque tela de toque capacitivo e stand-alone

Os Parâmetros principais

Tipo LCD TFT
Interface RGB
Controlador de toque GT911
Tipo de Painel de toque Capacitiva (5 multi-touch)
Backlight DIODO EMISSOR de luz
Tamanho da tela (mm) 154.21 (W) × 85.92 (H)
Dot Pitch (mm) 0.0502 (W) × 0.1432 (H)
Resolução 1024×600 (Pixel)
Tensão de funcionamento 3.0 V ~ 3.6 V

Fotos

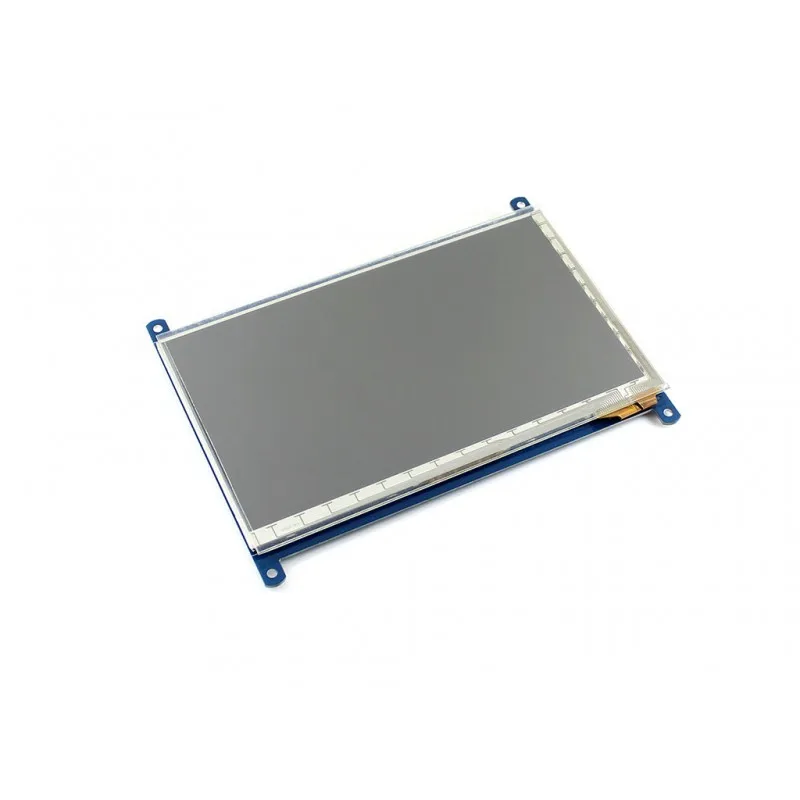

1. Capacitive Lcd – Característica : Tela Sensível ao Toque

Capacitivo stand-alone toque controlador

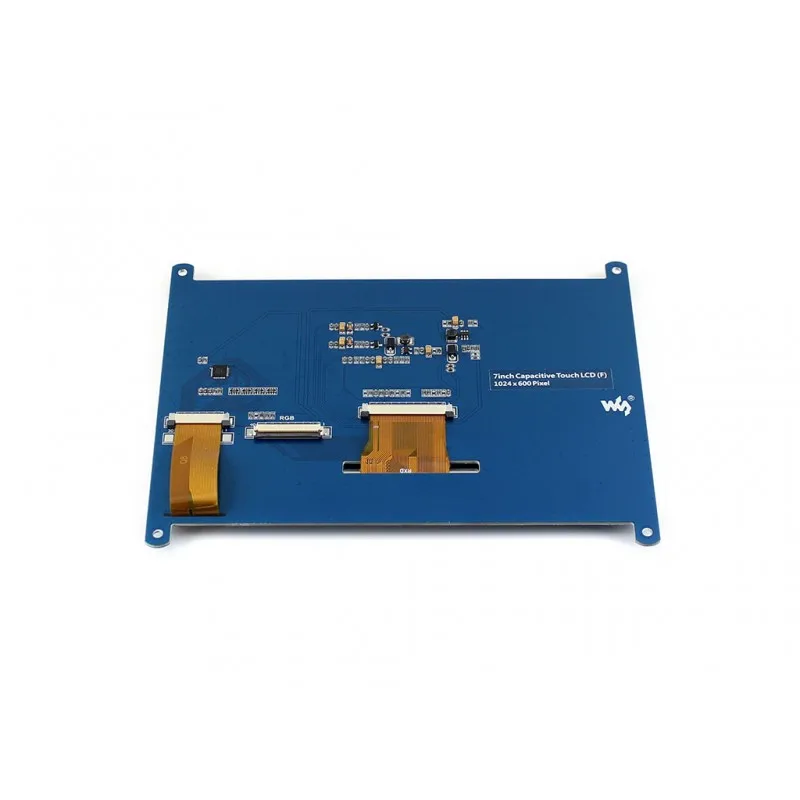

2. Display Gráfico Lcd com Tela de Toque – Proporção da Tela : 16:9

Waveshare 7 polegada 1024*600 TFT Capacitiva Multicolor

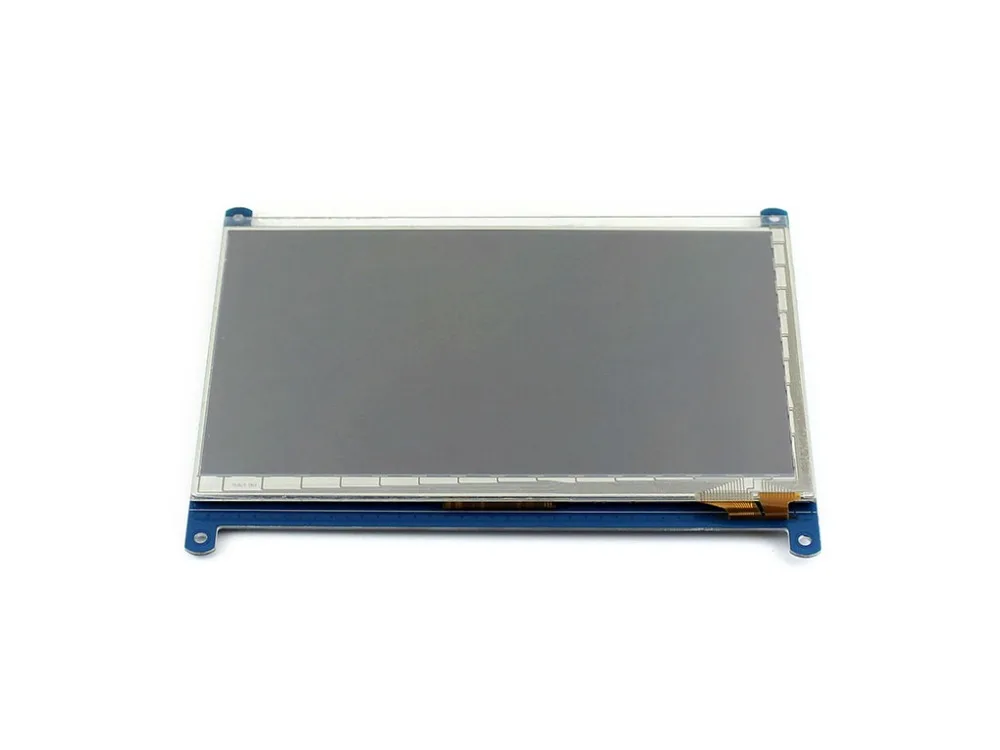

3. Monitores Lcd – Resolução : 1024×600

China lcd screen touch screen Suppliers

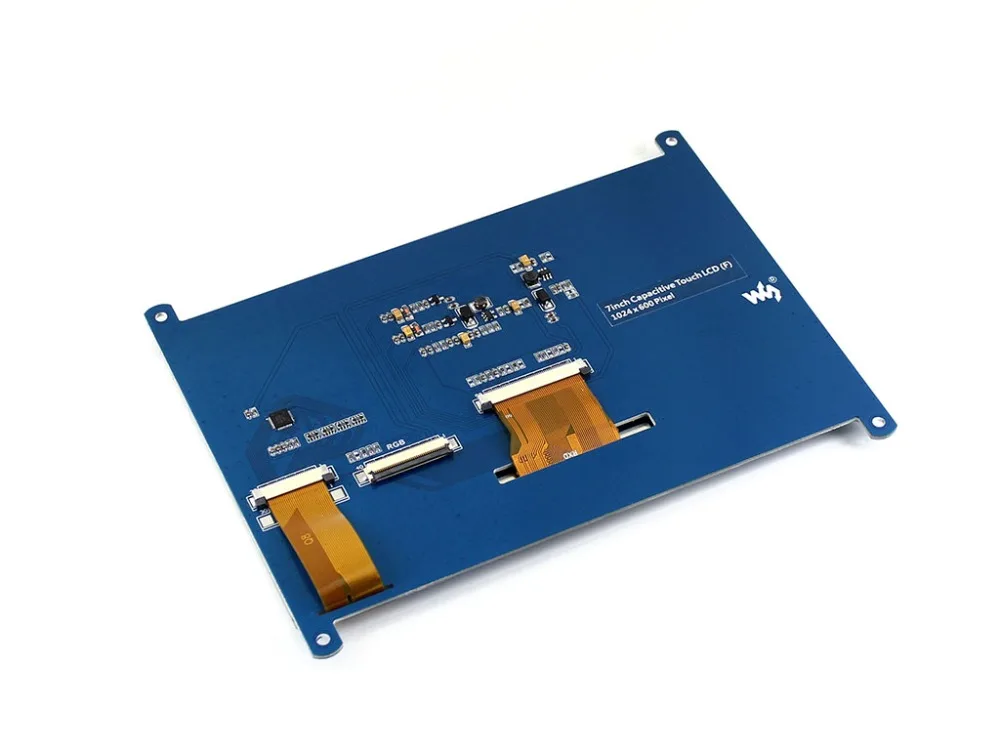

4. High Quality Touch Lcd – Modelo Número : 7inch Capacitive Touch Lcd f

Cheap capacitive lcd

Definição de Interface RGB

PIN NO. SÍMBOLO DESCRIÇÃO Tipo FUNÇÃO
1 BL_VDD A energia positiva Poder Poder da luz de fundo, se conecta a 5 V fonte de alimentação
2 BL_VDD
3 GND Chão GND
4 VDD A energia positiva Conecta a 3.3 V fonte de alimentação
5 R0 Pino de dados Entrada Dados vermelhos
6 R1
7 R2
8 R3
9 R4
10 R5
11 R6
12 R7
13 G0 Pino de dados Entrada Dados verdes
14 G1
15 G2
16 G3
17 G4
18 G5
19 G6
20 G7
21 B0 Pino de dados Entrada Dados azuis
22 B1
23 B2
24 B3
25 B4
26 B5
27 B6
28 B7
29 GND Chão Poder GND
30 DCLK Relógio LCD Entrada LCD sinal de clock
31 DISP Controle de luz de fundo permitir Entrada Habilitado/Desativar O controle de luz de fundo
32 HSYNC Sincronização Horizontal Entrada Entrada de sinal de Sincronização Horizontal
33 VSYNC Sincronização Vertical Entrada Entrada de sinal de Sincronização Vertical
34 DE Seleção do modo de controle Entrada DE = 0: modo de SINCRONIZAÇÃO
DE = 1: DE modo
35 PWM Ajuste de brilho da luz de fundo Entrada Sinal PWM para ajustar a luz de fundo
36 GND Chão Poder GND
37 I2C_SDA I2C dados De entrada/Saída I2C pino de dados, dados de leitura/gravação
38 I2C_SCL I2C relógio Entrada I2C relógio pin
39 CAP_RST Redefinir Entrada Redefinir o controlador TP
40 CAP_INT Interrupção Saída Toque de interrupção externa

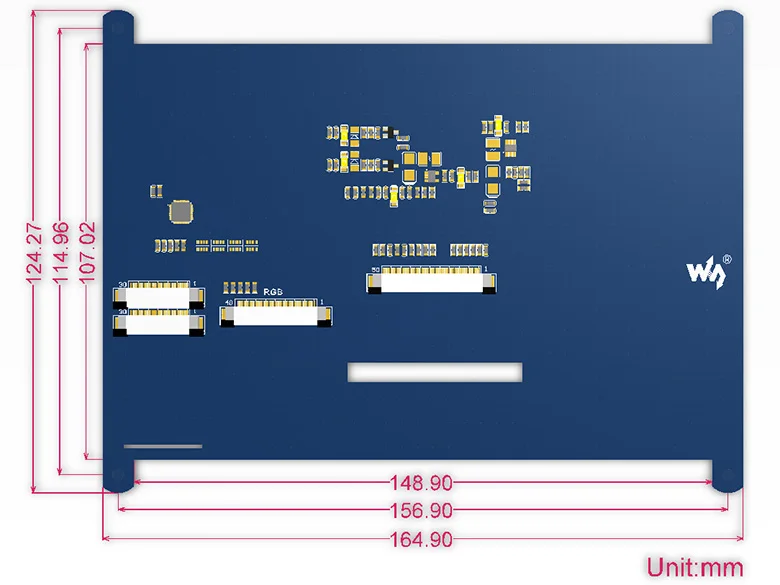

Dimensão externa

5. Lcd Screen Touch Screen – Operating Voltage : 3.0v3.6v

capacitive lcd

Recursos de desenvolvimento

Wiki:Www.waveshare.com/wiki/7inch_Capacitive_Touch_LCD_ (F)

Compatibilidade

Este item é compatível com e pode ser conectado diretamente com o seguinte produto (s):

  • Open746I

A pinagem é compatível com os seguintes produtos (s):

  • 7 polegada Capacitive Touch LCD (D)
  • 7 polegada Capacitive Touch LCD (E)
  • 10.1 polegada LCD de Toque Capacitivo (D)

A pinagem é parcialmente compatível com os seguintes produtos (s) (apenas a exibição pinos):

  • 7 polegada LCD Sensível Ao Toque
  • 7 polegada tela de Toque Capacitivo LCD

Guia de seleção

Número de série Tipo de Painel de toque Resolução LCD Interface de Dados Controlador de toque Para Uso Com
7 polegada LCD Sensível Ao Toque Resistiva 800×480 24PIN RGB Nenhum MCU com controlador de LCD e ADC
7 polegada LCD Sensível Ao Toque (C) Resistiva 800×480 16PIN Incorporado RA8875 MCU sem controlador de LCD
7 polegada tela de Toque Capacitivo LCD Capacitiva 800×480 24PIN RGB FT5206GE1 MCU com controlador de LCD
7 polegada Capacitive Touch LCD (C) Capacitiva 800×480 16PIN GT811 MCU sem controlador de LCD
7 polegada Capacitive Touch LCD (D) Capacitiva 1024×600 24PIN RGB/LVDS FT5206GE1 MCU com controlador de LCD
7 polegada Capacitive Touch LCD (E) Capacitiva 800×480 24PIN RGB GT811 MCU com controlador de LCD
7 polegada Capacitive Touch LCD (F) Capacitiva 1024×600 24PIN RGB GT911 MCU com controlador de LCD
7 polegada Capacitive Touch LCD (G) Capacitiva 800×480 24PIN RGB GT911 MCU com controlador de LCD
10.1 polegada LCD de Toque Capacitivo (D) Capacitiva 1024×600 24PIN RGB/LVDS FT5406 MCU com controlador de LCD

CONTEÚDO DO PACOTE

Peso:0.197 kg

  1. 7 polegada Capacitive Touch LCD (F) × 1
  2. 40-pin FFC (lados opostos em contato) × 1
