Waveshare-módulo Gps de Banda Dupla para Raspberry pi l1 Mais l5 Tecnologia de Posicionamento com Gnss Posicionamento Ativo Série Lc29h
Original price was: R$ 290,34.R$ 261,30Current price is: R$ 261,30.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Componentes Para Computadores
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Lc29h(da) Gps/rtk HAT |
| Tipo de Placa Demo | Fpga |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |
| Frequency Band | Gps/qzss: L1c/a, L5 Bds: B1i, B2A Galileo: E1, E5A Glonass: L1 |
| Number OF Concurrent Gnss | Gps/qzss+bds+galileo+glonass |
| Dynamic Performance | Altitude (max) 10000m |
| Protocol | Nmea 0183 V4.10, Rtcm 3.X |
| Power Supply | 5V |
| Overall Current | <40ma@5v (continue Mode) |
| Operating Temperature | -40~85? |
DESCRIÇÃO
Módulo GPS de posicionamento a nível centimétrico
Banda dupla L1 + L5 | Precisão do nível do centímetro RTK | Saída bruta dos dados de observação
OSérie LC29HPode rastrear sinais de dupla frequência e multi GNSS L1 + L5, reduzindo os efeitos multipath em cânions urbanos e melhorando a precisão do posicionamento, mantendo o baixo consumo de energia. Com built-in LNA e filtro SAW para alcançar alta sensibilidade e forte capacidade anti-interferência. Adota o posicionamento de banda dupla e a tecnologia RTK para atender à necessidade de posicionamento de alta precisão em nível centimétrico. Ideal para sistemas de rastreamento em tempo real e aplicativos de economia compartilhada, ajudando a desenvolver aplicativos como drones, máquinas agrícolas inteligentes, veículos de duas rodas compartilhados etc.
-
Padrão Raspberry Pi 40PIN GPIO extensão cabeçalho, suporta Raspberry Pi série placas, Jetson Nano
-
Suporta o rastreamento simultâneo de sinais de satélite de banda dupla L1 + L5, reduzindo os efeitos multipath em cânions urbanos e melhorando a precisão do posicionamento
-
Suporta recepção simultânea de sistemas multi-GNSS (GPS, BDS, GLONASS, Galileo e QZSS), mantendo o baixo consumo de energia
-
-
LC29H(AA) GPS HAT com as seguintes características:
-
-
Suporta sistemas de aumento do posicionamento (WAAS, EGNOS, MSAS e GAGAN) para melhorar o desempenho do posicionamento das áreas de serviço
-
Suporta a tecnologia FÁCIL, para realizar o posicionamento usando informações armazenadas, como dados de efemérides e almanaques quando não há sinal, e melhorar o posicionamento e o tempo para a primeira correção
-
-
-
LC29H(DA) GPS/RTK HAT com os seguintes recursos:
-
-
Suporta posicionamento de nível centimétrico RTK de banda dupla de convergência rápida, adequado para posicionamento de alta precisão de dispositivos terminais
-
-
-
LC29H(BS) GPS/RTK HAT com os seguintes recursos:
-
-
Suporta observação bruta GNSS e correção de dados, adequado para estabelecer estação base RTK
-
-
-
Amplificador incorporado de baixo ruído e filtro de superfície acústica para realizar-165dBm alta sensibilidade e melhorar o desempenho anti-interferência
-
Suporta cancelamento de interferência ativa multifrequência, suprimindo ou eliminando efetivamente a interferência do sinal de banda estreita (WiFi/2/3/4/5G) para garantir a precisão da navegação
-
Suporte A-GNSS (GNSS assistido), reduzindo o tempo para a primeira correção (TTFF) com partida a frio quando ligado a 5 segundos
-
Suporte software QGNSS, fácil de definir várias funções do módulo
-
Suporte de bateria a bordo, suporta célula recarregável ML1220, para preservar informações efemérides e partidas quentes
-
Onboard 4 indicadores LED para o status operacional do módulo
-
Vem com recursos de desenvolvimento online e manual (exemplos Python para Raspberry Pi/Jetson Nano)
CHAPÉU LC29H(AA) GPS
Suporta posicionamento sistema aumento e tecnologia EASY
CHAPÉU LC29H(DA) GPS/RTK
Suporta RTK Rover para realizar posicionamento de nível de centímetro de alta precisão
LC29H(BS) GPS/RTK CHAPÉU
Suporta RTK Base, pode estabelecer uma estação base para transmitir dados de correção
|
PRODUTO |
CHAPÉU LC29H(AA) GPS |
CHAPÉU LC29H(DA) GPS/RTK |
LC29H(BS) GPS/RTK CHAPÉU |
ZED-F9P HAT |
|
|
BAND FREQUÊNCIA |
GPS/QZSS: L1C/A, L5 |
GPS/QZSS: L1C/A, L2C |
|||
|
NÚMERO DE GNSS CONCORRENTE |
GPS/QZSS + BDS + Galileo + GLONASS |
||||
|
SBAS (WAAS, EGNOS, MSAS, GAGAN) |
Apoio |
– |
Apoio |
||
|
FUNÇÃO RTK |
– |
Rover RTK |
Base RTK |
RTK Rover e Base |
|
|
PRECISÃO DE POSICIONAMENTO |
PVT |
CEP 1m |
– |
1,5 m CEP |
|
|
RTK |
– |
0,01 m + 1ppm CEP |
– |
0,01 m + 1ppm CEP |
|
|
TAXA DE ATUALIZAÇÃO DE NAVEGAÇÃO |
PVT |
1 ~ 10Hz |
– |
1 ~ 10Hz |
|
|
RTK |
– |
1Hz |
– |
1 ~ 8 hertz |
|
|
RAW |
1Hz |
1 ~ 20Hz |
|||
|
TEMPO DE CONVERGÊNCIA RTK |
– |
<10s |
– |
<10s |
|
|
TEMPO PARA A PRIMEIRA CORREÇÃO (AGNSS OFF) |
COMEÇA A FRIO |
26s |
– |
24s |
|
|
COMEÇA QUENTE |
1s |
– |
2s |
||
|
COMEÇAS AUTORIZADAS |
16s |
– |
2s |
||
|
TEMPO PARA A PRIMEIRA CORREÇÃO (FÁCIL SOBRE) |
2s |
– |
|||
|
TEMPO PARA A PRIMEIRA CORREÇÃO (AGNSS ON) |
COMEÇA A FRIO |
5S |
– |
TBD |
|
|
COMEÇA QUENTE |
5S |
– |
TBD |
||
|
COMEÇAS AUTORIZADAS |
5S |
– |
TBD |
||
|
SENSIBILIDADE |
RASTREAMENTO E NAVEGAÇÃO |
-165dBm |
-167dBm |
||
|
REAQUISIÇÃO |
-159dBm |
-157dBm |
-159dBm |
-160dBm |
|
|
COMEÇA A FRIO |
-147dBm |
-145dBm |
-147dBm |
-148dBm |
|
|
PRECISÃO DE VELOCIDADE |
0,2 m/s |
– |
0,05 m/s |
||
|
PRECISÃO PPS |
20ns |
– |
30ns |
||
|
DESEMPENHO DINÂMICO |
Aceleração (Max): 4g |
||||
|
Altitude (máxima):10000m |
Altitude (máxima):50000m |
||||
|
Velocidade (máxima): 500 m/s |
|||||
|
INTERFACE DE COMUNICAÇÃO |
UART(9600 ~ 3000000bps, 115200bps por padrão), |
USB, UART(4800 ~ 921600bps, 9600bps à revelia), I2C (400KHz máximo), SPI(5MHz) |
|||
|
PROTOCOLO |
NMEA 0183 V4.10, RTCM 3.x |
NMEA 0183 V4.10,UBX, RTCM 3.3 |
|||
|
Fonte de energia |
5V |
||||
|
ACTUAL GLOBAL |
<40mA @ 5V (Modo Continuar) |
||||
|
Temperatura operacional |
-40~85? |
||||
|
DIMENSÕES |
65 × 30,5 milímetros |
||||
Compatível com placas série Raspberry Pi
Trabalhando com Raspberry Pi Zero

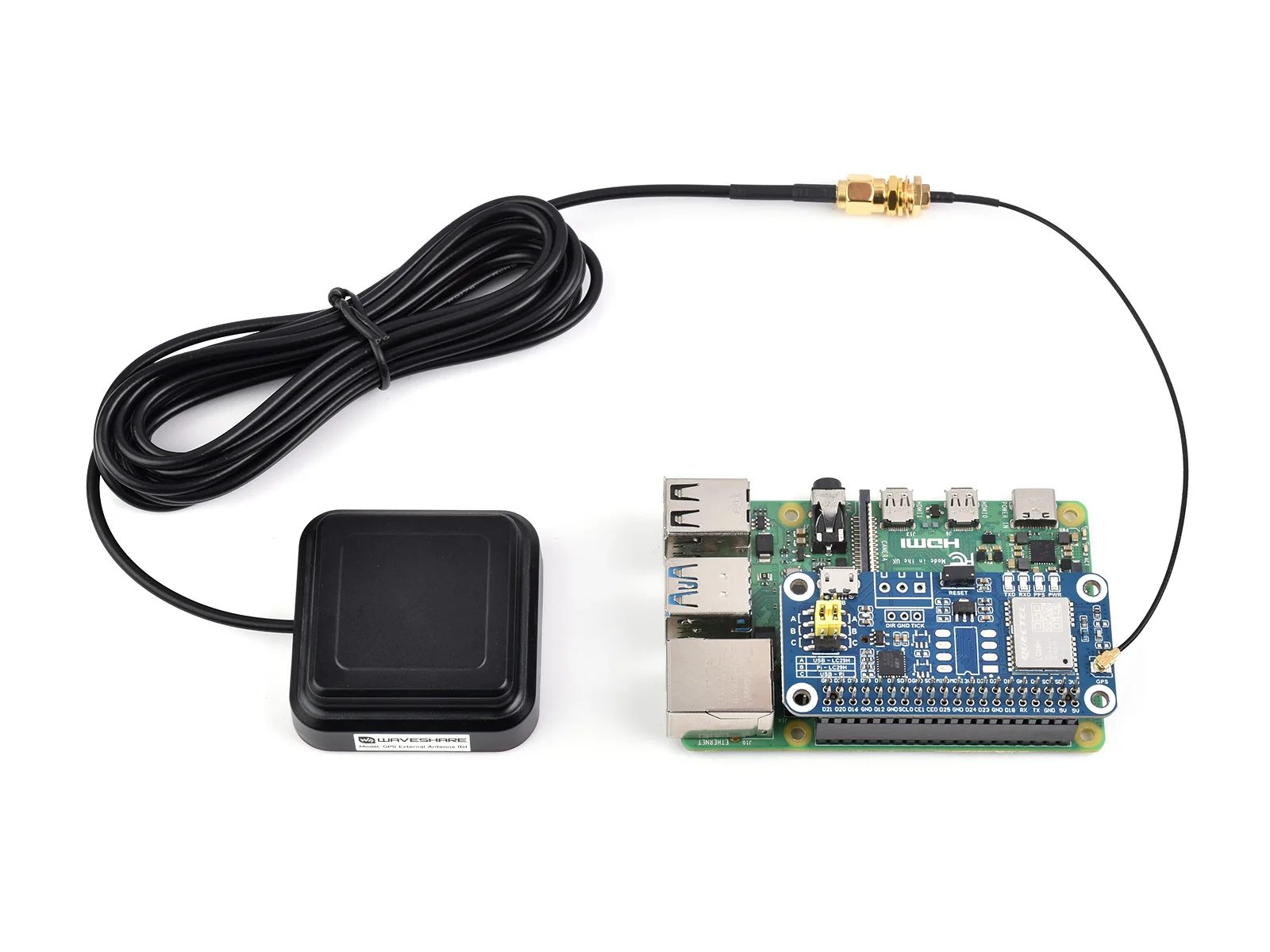

Trabalhando com Raspberry Pi 4B
* Apenas para referência, as placas Raspberry Pi NÃO estão incluídas.
Interferência Cancelamento
Efetivamente suprimir ou eliminar sinal de banda estreita (WiFi/2/3/4/5G) interferência para garantir a precisão da navegação
Ideal para sistemas de rastreamento em tempo real e aplicativos de economia compartilhada, ajudando a desenvolver aplicativos como drones, máquinas agrícolas inteligentes, duas rodas compartilhadas, etc.
-

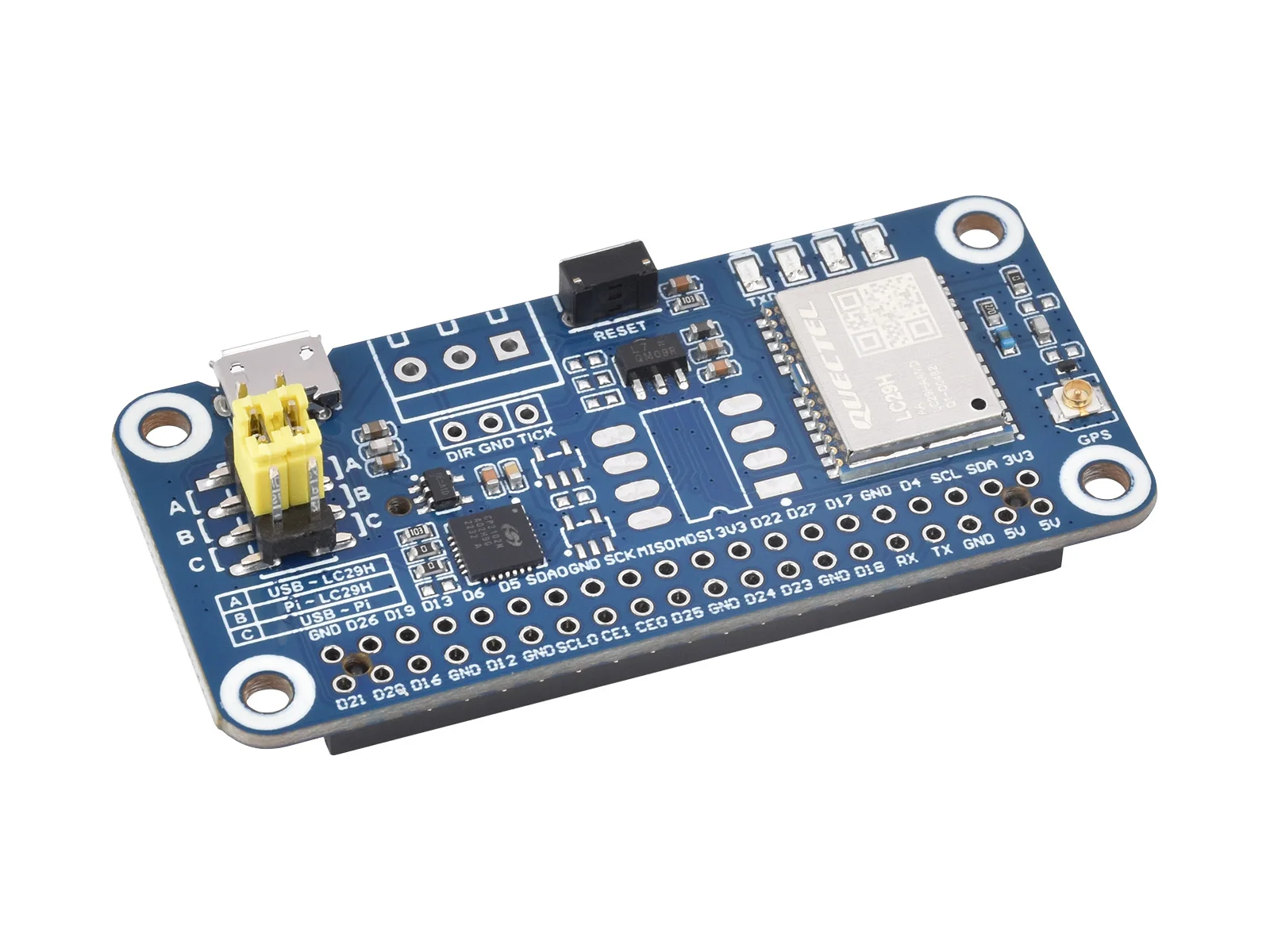

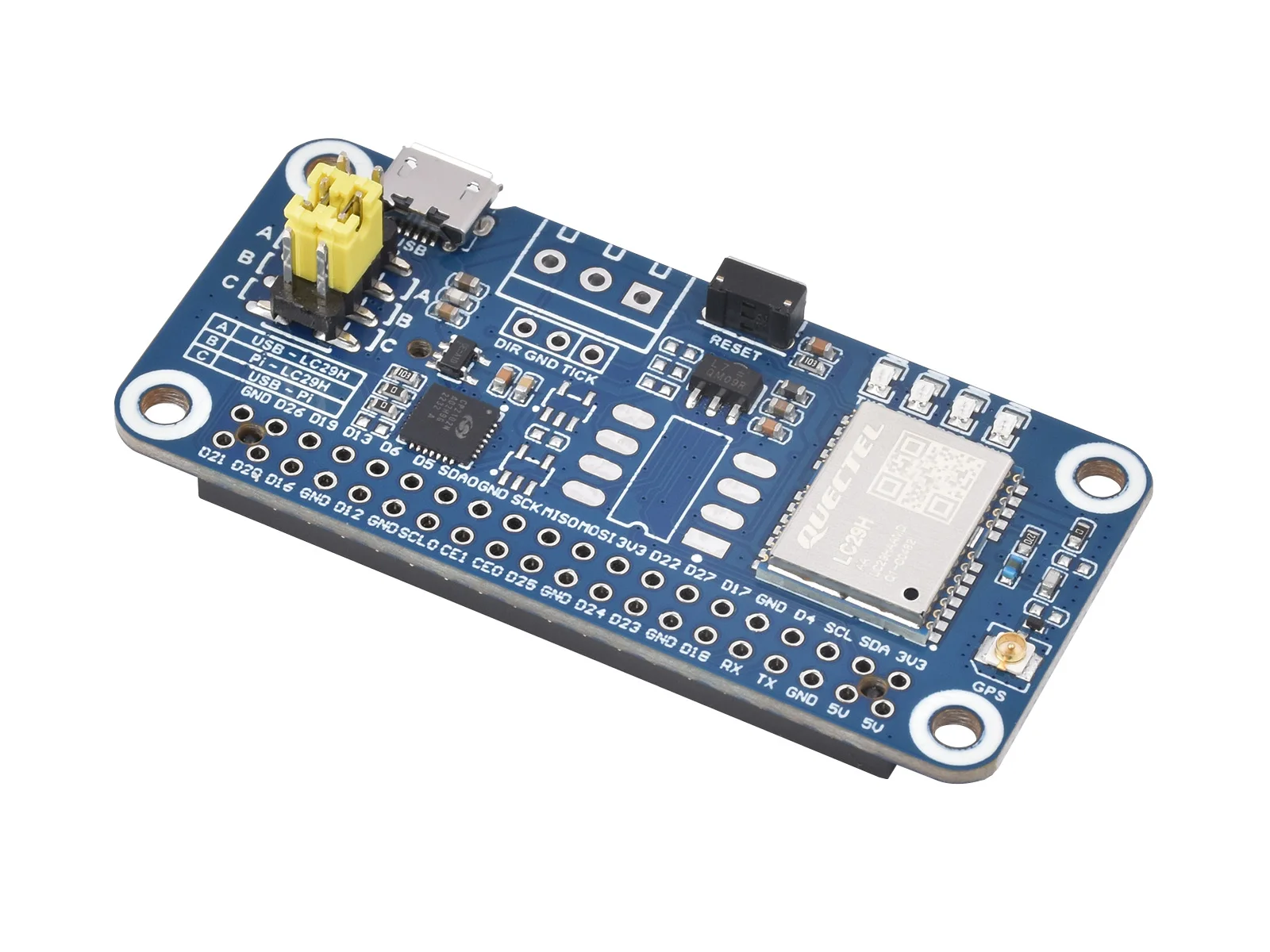

Módulo LC29H
-
RT9166A-28PXL
Chip LDO 5V a 2.8V -
CP2102N
Chip USB para UART -
Framboesa Pi 40PIN GPIO cabeçalho
Para conexão com Raspberry Pi -
UART jumper seleção
A: controle o LC29H via USB para UART
B: controle o LC29H via Raspberry Pi
C: acesso Raspberry Pi via USB para UART -
Conector IPEX 1
LC29H módulo antena conector -
Interface micro USB
-
RT9193-33PB
Chip LDO 5V a 3.3V -
Botão de reinicialização
Redefinir o módulo LC29H -
Indicadores Status
PWR: Indicador do poder
RXD/TXD: indicador transceptor UART
PPS: Indicador do estado do GPS -
NDC7002N
I2C tensão tradutor -
Suporte bateria ML1220
Suporta célula recarregável ML1220, para preservar informações efemérides e início quente
1. com Gnss Posicionamento Ativo Série Lc29h – Formato do Estojo : Round
* Recursos para diferentes produtos podem variar, por favor verifique a página wiki para confirmar os recursos realmente fornecidos.

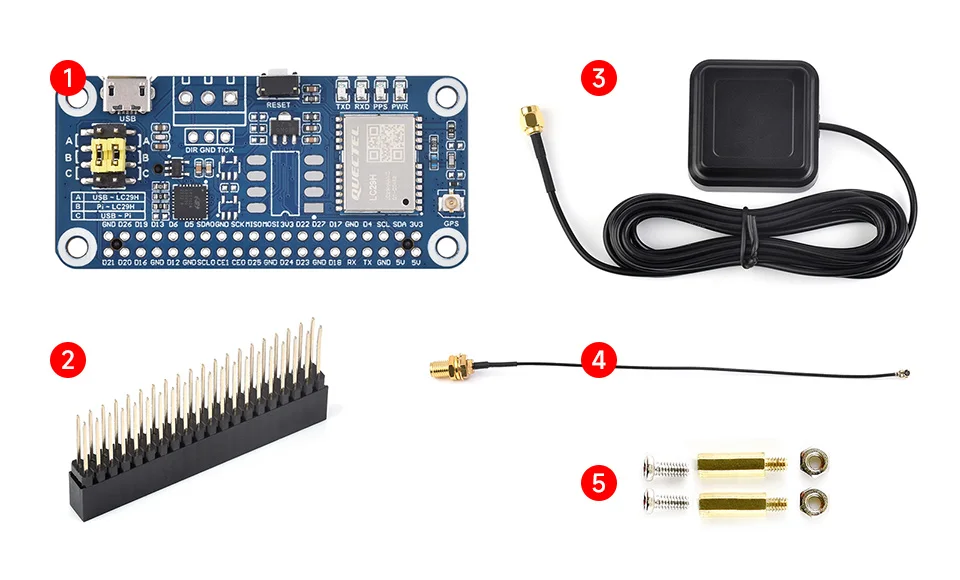

Conteúdo do pacote
Peso: 0,126 quilogramas
-
OPÇÕES LC29H GPS HAT x1
-
Cabeçalho feminino 2x20PIN x1
-
Antena externa GPS (D) x1
-
Cabo IPEX 1 para SMA ~ 17cm x1
-
Parafusos pack x1
2. Waveshare-módulo Gps de Banda Dupla para Raspberry – tipo de Item : Relógios de Pulso Mecânico
