Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | Esp32-s3-relay-6ch |
| Tipo de Placa Demo | Fpga |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |
| USB Connector | USB Type-c |
| USB Power Supply | 5V |
| Isolated Rs485 Connector | Screw Terminal |
| Relay Channels | 6 |
| Contact Rating | =10a 250vac/30vdc |
DESCRIÇÃO
Baseado em ESP32-S3, Suporta WiFi / Bluetooth, interfaces Onboard RS485 / Pico HAT
Circuitos de proteção incorporados tais como o isolamento do poder e o isolamento do optocoupler, seguro e estável e seguro
-
Baseado no microcontrolador ESP32-S3 com processador dual-core Xtensa 32-bit LX7, capaz de funcionar a 240 MHz
-
Comunicação sem fio dual-mode Wi-Fi e Bluetooth LE integrada 2.4GHz, com desempenho RF superior
-
Relé de alta qualidade, avaliação do contato: = 10A 250VAC/30VDC
-
Interface RS485 isolada a bordo, para conexão a vários módulos ou sensores industriais RS485 Modbus
-
Cabeçalho 40PIN integrado compatível com algum Raspberry Pi Pico HAT, para expandir mais funções como RTC / CAN / RS232 / LoRa / sensor, etc.
-
Porta USB tipo C integrada para alimentação, download e depuração de firmware
-
O terminal a bordo do parafuso da fonte de alimentação, apoia a entrada larga da tensão 7 ~ 36V, apropriada para aplicações industriais
-
Isolamento a bordo do optoacoplador para impedir a interferência do circuito externo de alta tensão conectado ao relé
-
Isolamento digital a bordo para impedir a interferência do sinal externo
-
Isolamento a bordo da fonte de alimentação do unibody, fornecendo a tensão isolada estável, nenhuma fonte de alimentação extra exigida para o terminal isolado
-
Buzzer embutido, LED RGB colorido, fonte de alimentação e indicadores RS485 TX/RX para monitorar o status operacional do módulo
-
Rail-montado caso ABS, fácil de instalar, seguro de usar
|
MICROCONTROLADOR |
ESP32-S3 (Módulo padrão: ESP32-S3-WROOM-1U-N8, personalizável para outros módulos) |
|
|
COMUNICAÇÃO SEM FIO |
2.4GHz WiFi (802.11 b/g/n), Bluetooth 5, BLE |
|
|
USB |
Conector |
USB Tipo C |
|
Fonte de energia |
5V |
|
|
Funções |
Fonte de alimentação, comunicação USB, download do firmware, etc. |
|
|
RS485 ISOLADO |
Conector |
Terminal do parafuso |
|
Controle do sentido |
Controlo automático do hardware |
|
|
Proteção |
Diodo TVS, proteção contra surtos e proteção ESD |
|
|
Resistência |
Onboard reserved 120R correspondência resistor, NC por padrão, habilitado via jumper |
|
|
INTERFACE EXPANDIDA |
Cabeçalho 40PIN integrado compatível com alguns Raspberry Pi Pico HAT, fácil de expandir outras funções, como RTC / CAN / RS232 / LoRa / sensor, etc |
|
|
RELAY |
Classificação do contato |
= 10A 250VCA/30VDC |
|
Canais do relé |
6 |
|
|
Formulário contato |
1NO 1NC |
|
|
Isolamento |
Isolamento optoacoplador |
|
|
Indicadores de LED |
RGB |
RGB LED colorido, suporta controle programável para exibir cores |
|
RAP |
Indicador de energia vermelho, acende quando há conexão USB e tensão é detectada |
|
|
TXD |
Indicador verde TX, acende-se quando a porta RS485 envia dados |
|
|
RXD |
Indicador azul RX, acende-se quando a porta do dispositivo envia dados de volta |
|
|
TERMINAL DE PARAFUSO DE ALIMENTAÇÃO |
Tensão gama |
7 ~ 36V |
|
APARÊNCIA |
Gabinete |
Caso protetor ABS de montagem em trilho |
|
Dimensões |
145 × 90 × 30 milímetros |
|
Para o mercado AIoT
Equipado com Xtensa 32-Bit LX7 Dual-Core processador, capaz de correr em 240 MHz, com poderoso AI Computing desempenho e mecanismo de criptografia de segurança; 2.4GHz integrado Wi-Fi e Bluetooth LE Dual-Mode comunicação sem fio
Proteções múltiplas, mais seguras e confiáveis
Avaliação do contato do relé a bordo até 10A 250VAC/30VDC
Controlando diretamente os eletrodomésticos 220VAC ou dispositivos abaixo de 30VDC
Interface RS485 isolada a bordo, para conexão a vários módulos ou sensores industriais RS485 Modbus. Cabeçalho 40PIN integrado compatível com algum framboesa Pi Pico HAT, para expandir mais funções como RTC / CAN / RS232 / LoRa / Sensor, etc.
SDK abrangente, recursos de desenvolvimento e tutoriais para ajudá-lo a começar facilmente
Fornece várias demonstrações de rede com o Waveshare.Cloud, usando o protocolo MQTT leve para obter o serviço Data Visualization
-
ESP32-S3
Até 240MHz frequência de operação, com 2.4GHz WiFi e BLE -
Relés de qualidade de 6 canais
Classificação de contato por canal: = 10A 250V AC ou = 10A 30V DC -
Isolamento optoacoplador
Impede a interferência do circuito externo de alta tensão conectado ao relé -
Isolamento digital
Impede a interferência do sinal externo -
Isolamento do fornecimento elétrico
Fornece a tensão isolada estável, não precisa nenhuma fonte de alimentação extra para o terminal isolado -
Diodo TVS
Suprime eficazmente a tensão do impulso e a tensão transiente do ponto no circuito -
Tubo cerâmico da descarga do gás
-
Terminais do parafuso do relé
Para conexão com dispositivos do usuário -
Cabeçalho 40PIN Raspberry Pi Pico HAT
-
Interface barramento RS485
Para conexão a dispositivos RS485 externos
-
Alimentação terminal parafuso fonte
Suporta DC 7 ~ 36V tensão larga entrada -
Indicadores de LED
PWR: indicador do poder
RXD: Indicador RS485 RX
TXD: Indicador TX RS485 -
LED RGB WS2812
Controlável via GPIO38 -
Conector USB tipo C
Para alimentação do módulo, download do firmware e comunicação USB -
Campainha passiva
A frequência sonora é controlável via GPIO21 -
Botão RESET ESP32
-
Botão ESP32 BOOT
-
Conector antena externa
Conector fêmea SMA, para comunicação sem fio WiFi e Bluetooth -
RS485 combinando resistor jumper
Onboard reserved 120R correspondência resistor, habilitado via jumper -
Relés padrão controle pin configuração

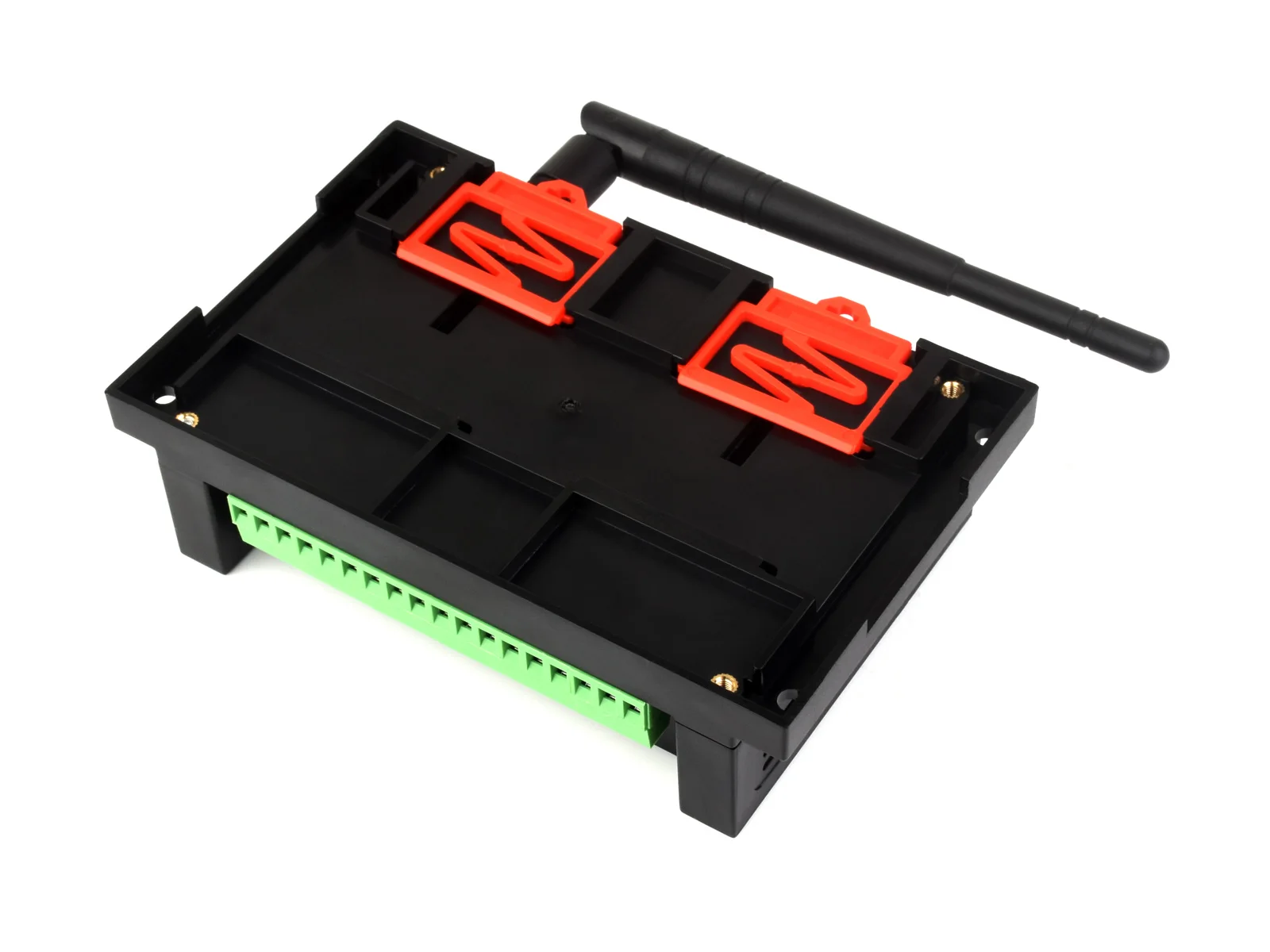

Gabinete de proteção ABS com suporte ferroviário, fácil de instalar, seguro de usar
1. Online Shopping – Copo Molde de Espessura : Espessa sob Cup Molde Fino

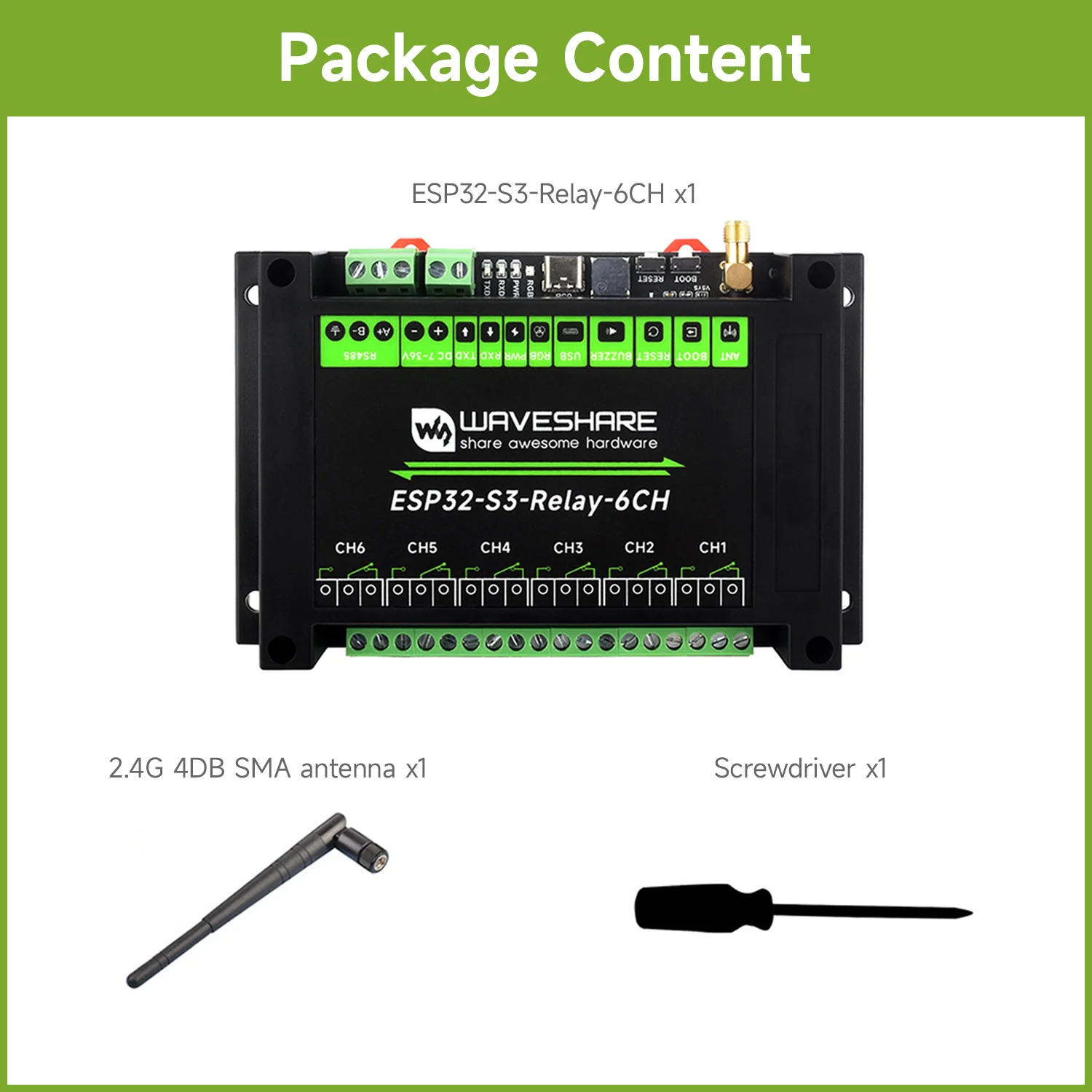

Conteúdo do pacote
Peso: 0,244 quilogramas
-
Xx1
-
2.4G 4DB SMA antena x1
-
Chave Fenda x1
