Waveshare-lcd Tela de Toque Resistiva 2.8 Polegadas Tft Touch Shield 320×240 Resolução Compatível com Arduino Leonardo Nucleo Xnucleo
Original price was: R$ 168,89.R$ 150,30Current price is: R$ 150,30.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Monitores LCD
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Tipo de Suporte | Outro |
| Curvatura da Tela | None |
| High-dynamic Range | None |
| Tela | LCD |
| Característica | Tela Sensível ao Toque |
| Tipo de Painel | TFT |
| Estado dos Produtos | Estoque |
| Proporção da Tela | 4:3 |
| Tamanho da Tela | 2.8″ |
| Resolução | 640×480 |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |
| LCD Type | TFT |
| Resolution | 320*240 |
| LCD Interface | SPI |
| LCD Controller | Hx8347d |
| Touch Screen Type | Resistive |
| Touch Screen Controller | Xpt2046 |
| Colors | Rgb, 65K Colors |
| I/O Voltage | 3.3v/5v |
DESCRIÇÃO
2. protetor do LCD do toque 8inch compatível com Arduino
Características
-
Tela táctil Resistive TFT LCD, 2.8 polegadas, definição 320×240
-
Interface padrão, compatível com placas de desenvolvimento como: Leonardo, NUCLEO, XNUCLEO
-
Controlador de toque autônomo a bordo, melhor toque do que soluções que usam pinos AD diretamente para controle de toque
-
Micro SD slot, fornece uma maneira fácil de armazenar fotos para exibição
-
Controlado via SPI
-
Backlight ajustável por programa, menor consumo energético
Parâmetros-chave
|
CONTROLADOR DE TELA TOUCH |
XPT2046 |
|
CORES |
RGB, 65K cores |
|
RESOLUÇÃO |
320×240 (pixel) |
|
TENSÃO DE E/S |
3,3 V/5V |
|
TIPO LCD |
TFT |
|
INTERFACE LCD |
SPI |
|
CONTROLADOR LCD |
ST7789 |
|
TIPO DE TELA TOUCH |
Resistiva |
Interface
|
PIN ARDUINO |
SÍMBOLO |
DESCRIÇÃO |
|
D3 |
TP_IRQ |
Interrupção do painel táctil |
|
D4 |
TP_CS |
Toque chip painel selecione |
|
D5 |
SD_CS |
Micro SD card chip select |
|
D7 |
LCD_DC |
LCD dados/comando seleção |
|
D9 |
LCD_BL |
Controle retroiluminação LCD |
|
D10 |
LCD_CS |
Chip LCD seleto |
|
D11 |
MOSI |
Entrada dados SPI |
|
D12 |
ISO |
SPI dados output |
|
D13 |
SCLK |
Relógio SPI |

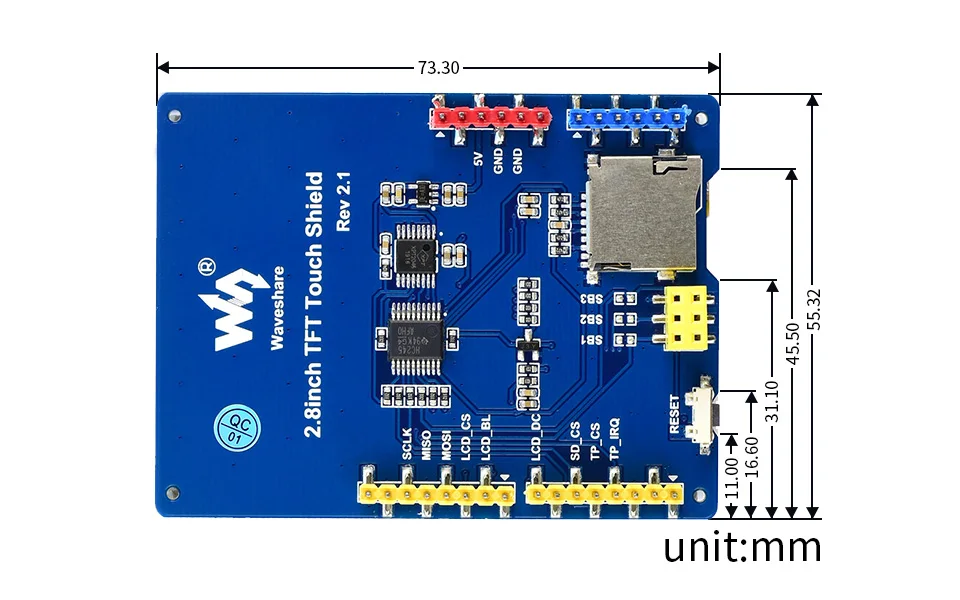

Dimensão externa
1. Arduino Leonardo Nucleo Xnucleo
Recursos Desenvolvimento
Wiki:Www.waveshare.com/wiki/2.8inch_TFT_Touch_Shield
Guia Seleção
|
NÚMERO DE PARTE |
MOTORISTA |
CONTROLADOR |
RESOLUÇÃO |
TAMANHO DE EXIBIÇÃO (MM) |
DIMENSÃO DE ESBOÇO (MM) |
|
ST7789 |
XPT2046 |
320×240 |
57,6×43,2 |
73,3×55,3 |
|
|
ILI9486 |
XPT2046 |
480×320 |
74,2×49,8 |
86,0×57,2 |
|
|
ILI9486 |
XPT2046 |
480×320 |
84,3×56,5 |
95,0×62,0 |

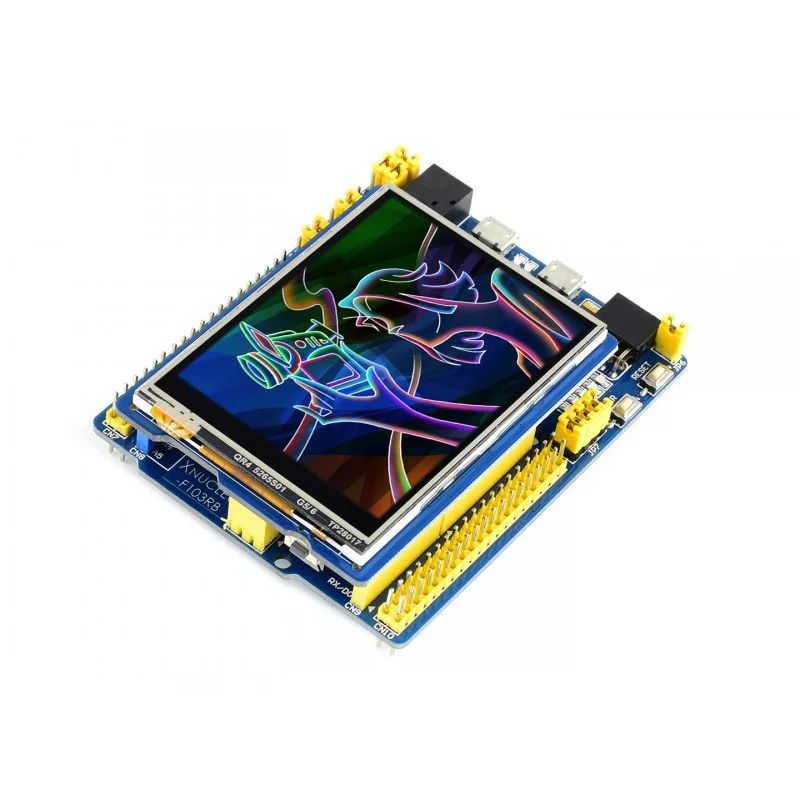

Dê uma olhada (quando conectado a uma placa de controle XNUCLEO):
2. Waveshare-lcd Tela de Toque Resistiva 2.8 Polegadas
Conteúdo do pacote
Peso:0,038 quilogramas
-
2.8 polegadas TFT Touch Escudo x1
