Waveshare Isolado Can fd Expansion Hat Interface Spi Várias Proteções Canais Projetado para a Série Raspberry pi
Original price was: R$ 350,84.R$ 315,75Current price is: R$ 315,75.
DÚVIDAS?
Envie um email para:
Componentes Para Computadores
Opção de Compra e tempo de entrega
Ficha técnica do produto
Características | Especificações |
---|---|
Número do Modelo | 2-ch CAN FD HAT |
Tipo de Placa Demo | Braço |
Nome da Marca | Waveshare |
Origem | CN (origem) |
Operating Voltage | 5V |
CAN Controller | Mcp2518fd |
Control BUS | SPI |
Screw Terminalinput Voltage | DC 8-26v |
Logic Level | 3.3v/5v |
CAN Transceiver | Mcp2562fd |
Dimensions | 65.0*56.5mm |
DESCRIÇÃO
Multi proteções, alta capacidade anti-interferência, operação estável

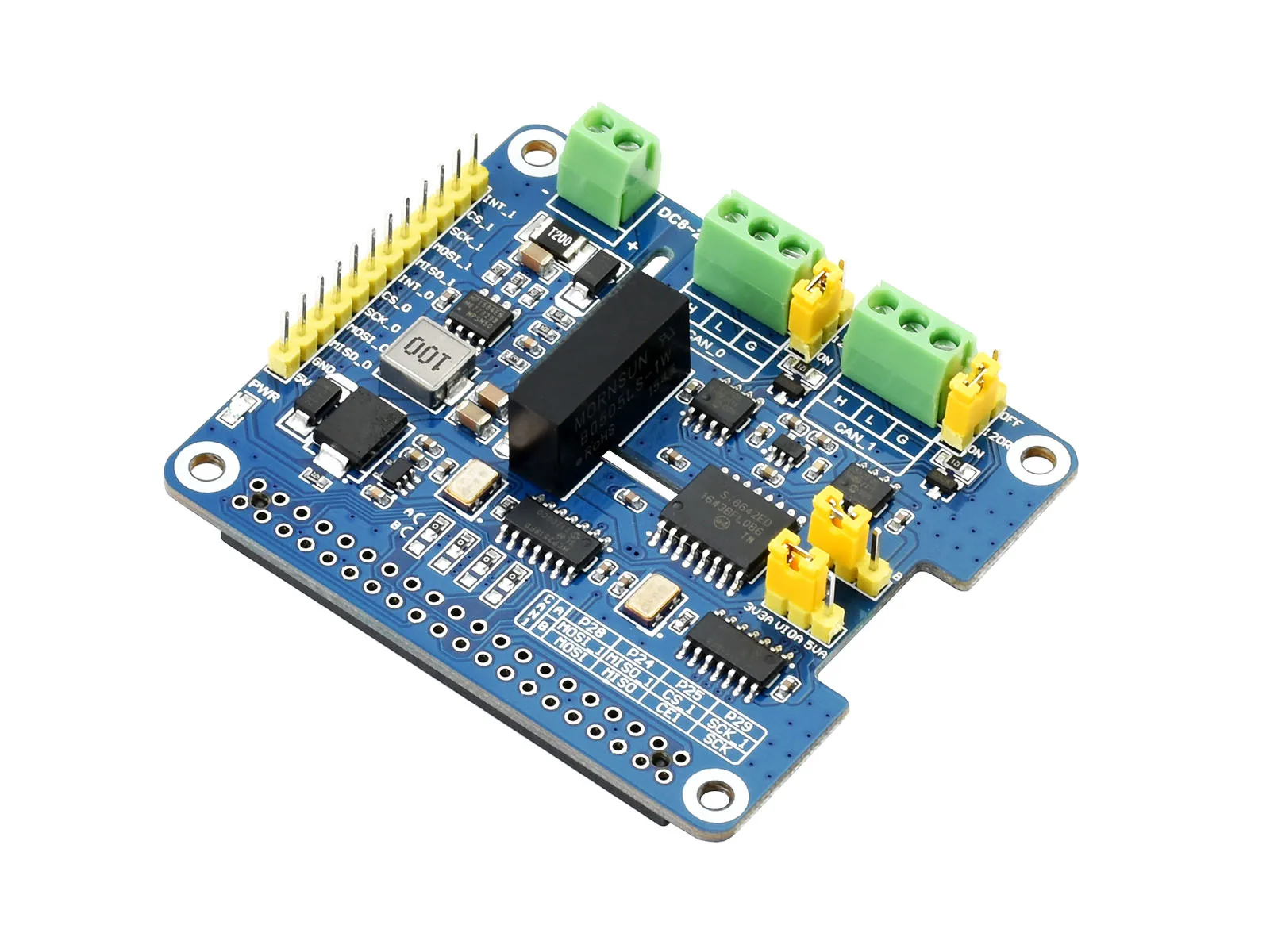

O2-CH CAN FD HATÉ uma expansão CAN bus HAT de 2 canais projetada para Raspberry Pi, suporta CAN FD (CAN com taxa de dados flexível). Ele habilitará o barramento CAN para o seu Raspberry Pi, não apenas o protocolo CAN 2.0 original, mas também a extensão CAN FD, com maior taxa de transferência de dados.
Graças aos circuitos de proteção multi onboard, incluindo 500W lightningsurge, proteção ESD, proteção contra curto-circuito e isolamento elétrico, torna a comunicação mais segura e confiável.
-
Padrão Raspberry Pi 40PIN GPIO extensão cabeçalho, suporta Raspberry Pi série placas, Jetson Nano
-
Suporta os protocolos CAN2.0 e CAN FD tradicionais
-
Breakout SPI control pinos, para conexão com host control boards como STM32/Arduino
-
Isolamento elétrico a bordo, tensão isolada até 5KV, operação estável, capacidade antiparasitária mais alta
-
Onboard lightningproof, proteção do ESD, proteção do curto-circuito, uma comunicação mais segura
-
Translator de tensão integrado, selecione tensão operacional 3.3V/5V por jumper
-
Resistor terminal 120O a bordo, configurado por jumper
-
Vem com recursos de desenvolvimento manual (exemplos para Raspberry Pi/Arduino)
PODE CONTROLADOR |
MCP2518FD |
PODE TRANSCEPTOR |
MCP2562FD |
AUTOCARRO DE CONTROLE |
SPI |
Fonte de energia |
Terminal de alimentação externa OU Raspberry Pi |
PARAFUSO TENSÃO DE TERMINALINPUT |
DC 8 ~ 28V |
TENSÃO OPERACIONAL |
5V |
NÍVEL LÓGICO |
3,3 V/5V |
DIMENSÕES |
65,0 × 56,5 milímetros |

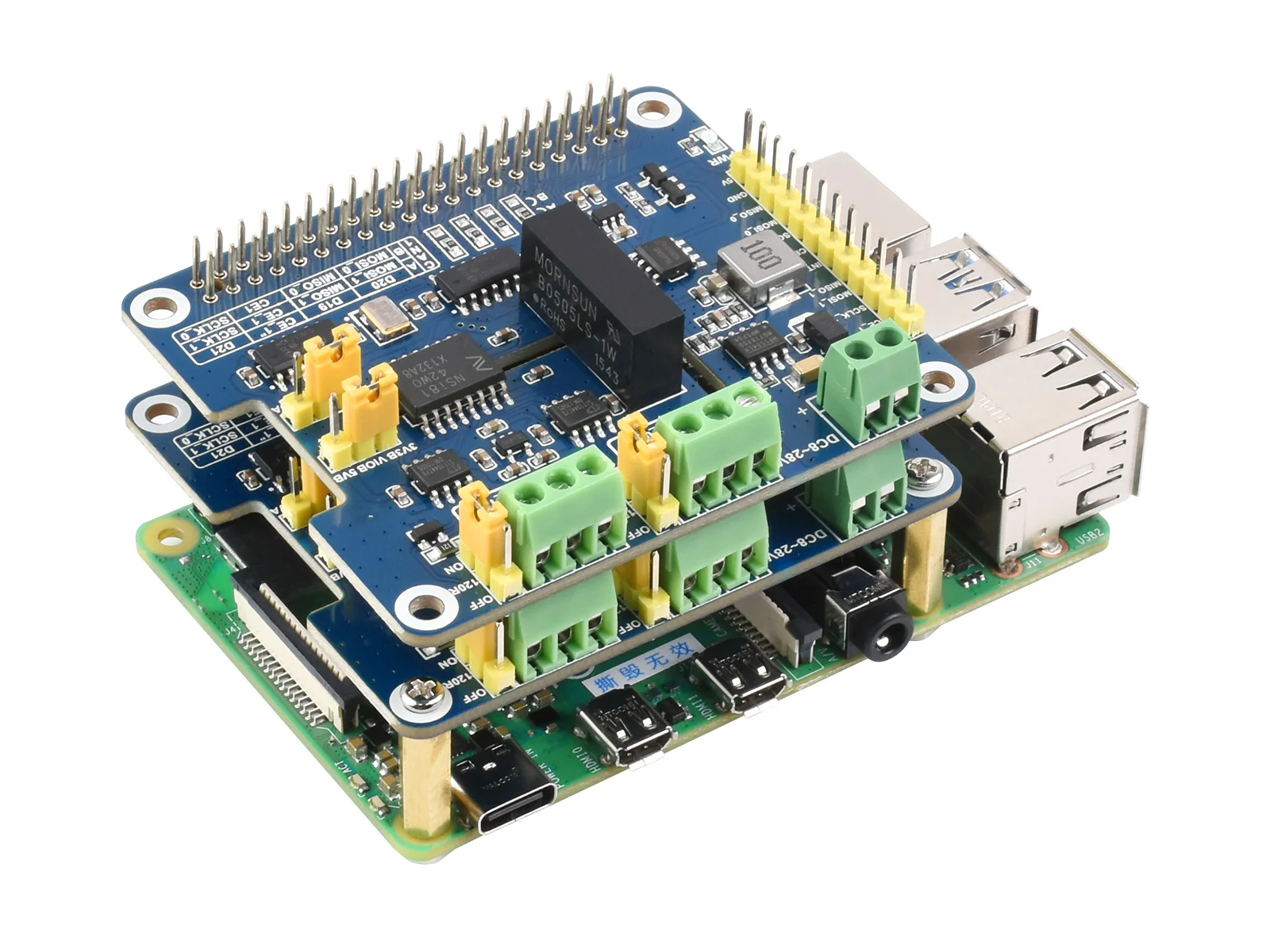

Ative a capacidade isolada e estável CAN FD para o seu Raspberry Pi
Cabeçalho padrão do pi 40PIN GPIO do framboesa, personalizado para placas da série do pi do framboesa
MCP2518FD PODE Controlador + MCP2562FD PODE Transceptor
SM24CANB TVS Diodo, Proteção ESD, Proteção Transiente Tensão Máxima
Selecione facilmente a tensão de funcionamento 3.3V / 5V, ou ative/desative o resistor terminal 120O, através dos jumpers a bordo
-

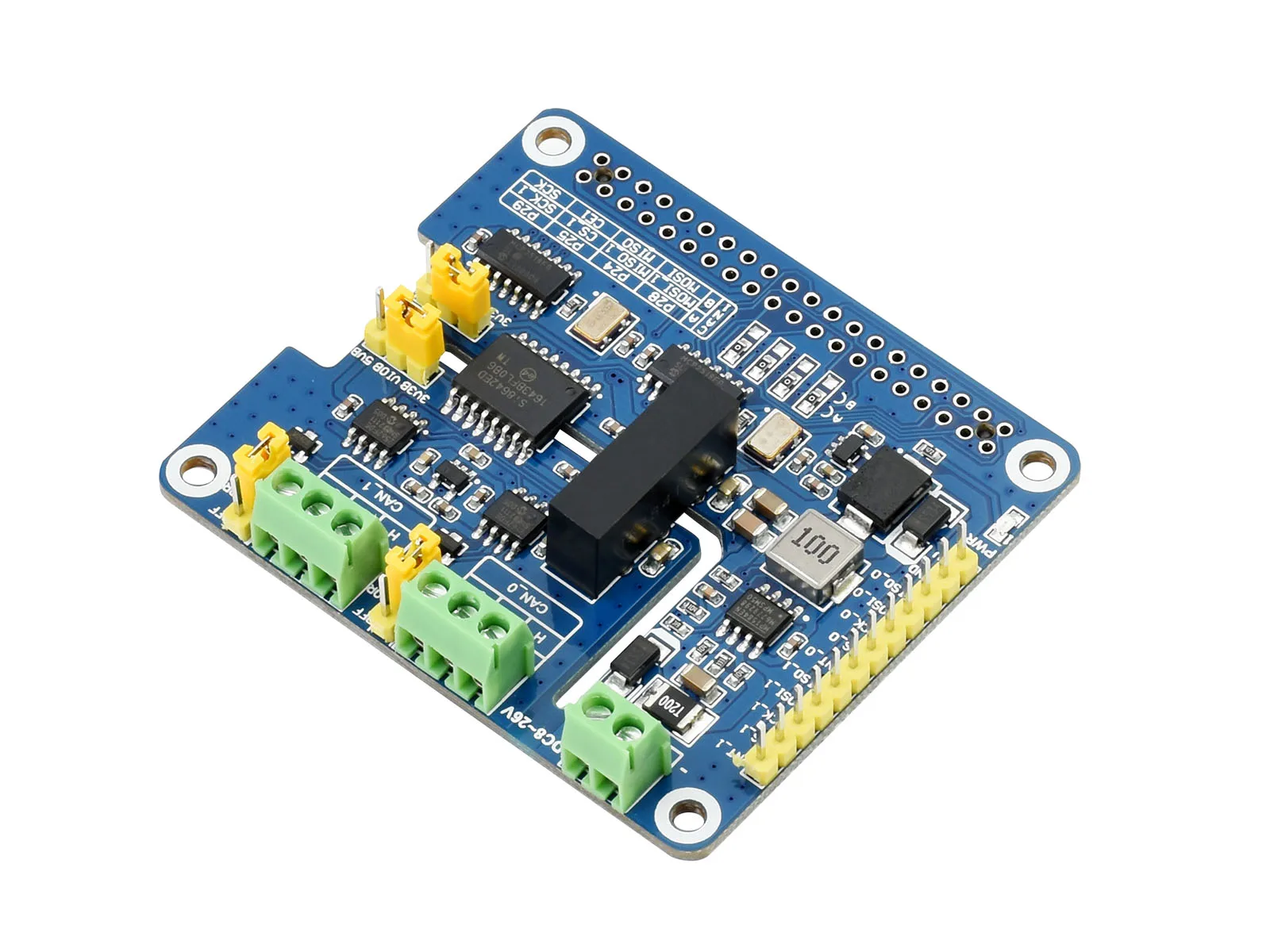

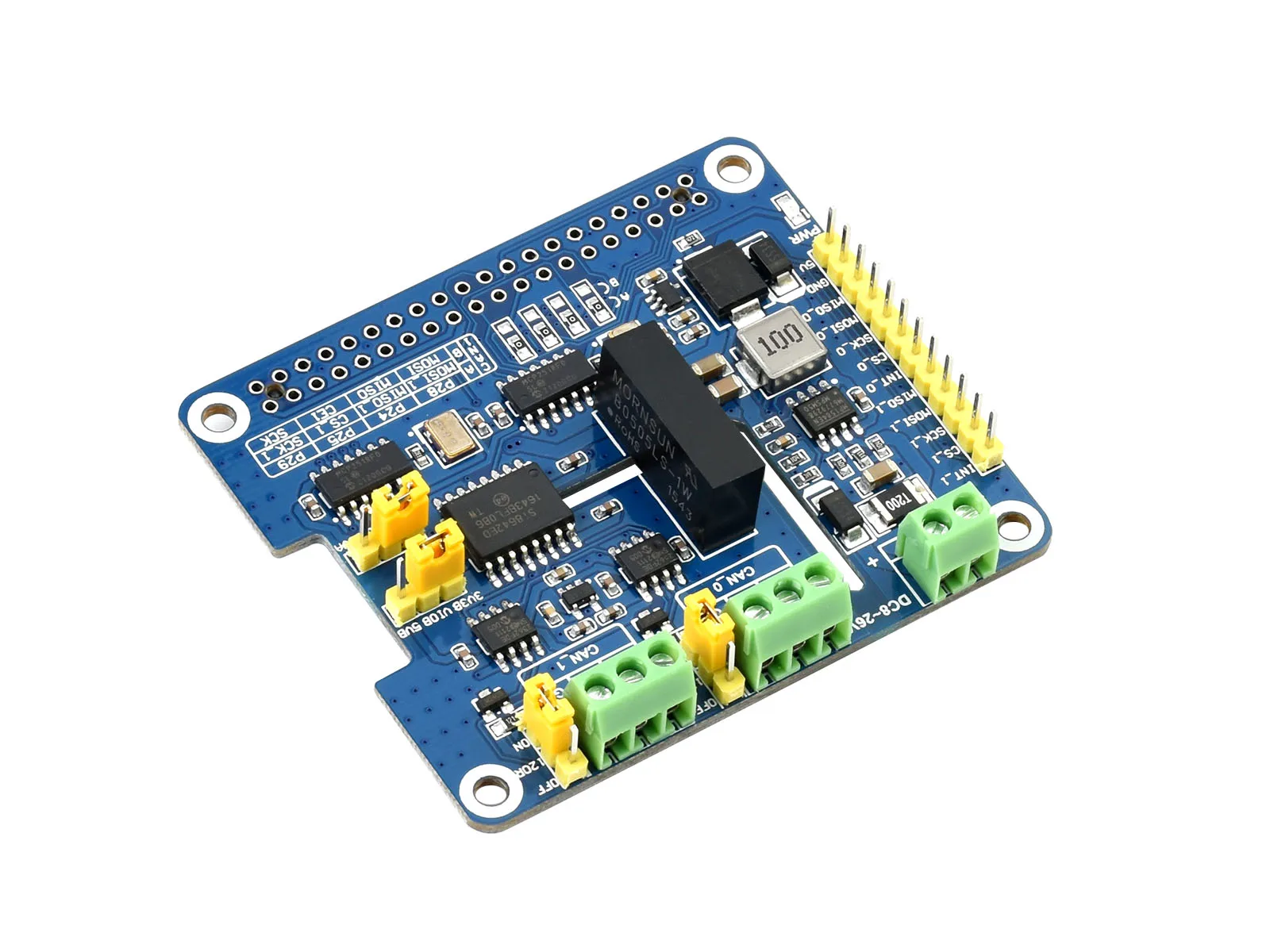

Controlador MCP2518FD
-
Transceptor MCP2562FD
-
Isolador digital SI8642ED
-
Chip poder MP1584EN
-
Chip poder RT9193-33
-
Módulo do isolamento da fonte do B0505LS-1W power
-
Padrão Raspberry Pi 40PIN GPIO cabeçalho
-
PODE barramento parafuso terminal
-
Terminal alimentação externa
Entrada 8 ~ 28V DC -
Pinos do controle MCU
Para uso com placas host como Arduino
Interruptor do resistor do terminal 11.120O
12.3.3V/5V nível lógico interruptor
13. PODE seleção do modo operacional
A: CAN_0 e CAN_1 usam dois SPI separados (padrão)
B: CAN_0 e CAN_1 compartilham um único SPI
14. Indicador do poder
15.2A rápido fusível reajustável
Diodo à prova reversa da fonte 16.Power
17.Power fonte fluxo inverso prova diodo
Diodo 18.Freewheeling
19.SM24CANB TVS diodo
1. Online Shopping – Condição : Novo
* Recursos para diferentes produtos podem variar, por favor verifique a página wiki para confirmar os recursos realmente fornecidos.
Conteúdo do pacote
-
2-CH PODE FD HAT x1
-
2 × 20PIN cabeçalho fêmea x1
-
Pacote Standoffs (2pcs) x1
2. Waveshare Isolado Can fd Expansion Hat Interface – Origem : cn Origem
Peso: 0,03 quilogramas
