Waveshare-display Lcd Hat para Raspberry pi 1.44 128×128 Pixels Interface Spi Retroiluminação Led 3b Plus Zero w 3.3v
Original price was: R$ 98,49.R$ 89,62Current price is: R$ 89,62.
DÚVIDAS?
Envie um email para:
Quadro Demonstração
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
Características | Especificações |
---|---|
Número do Modelo | 1.44inch LCD HAT |
Tipo de Placa Demo | Braço |
Nome da Marca | Waveshare |
Origem | CN (origem) |
Resolution | 128×128 |
Driver | St7735s |
Interface | SPI |
Display Color | Rgb, 65K Color |
Backlight | LED |
Operating Voltage | 3.3v |
Compatible With | Raspberry PI 2b/3b/3b+/zero/zero W |
Tipo | LCD |
Síntese
Este é um display LCD HAT para Raspberry Pi, 1, 44 polegadas diagonal, 128×128 pixels, com controlador embutido, comunicando-se via interface SPI.
Tentando adicionar uma interface de controle para o seu Pi Esta tela compacta seria a escolha ideal.
Características
-
Padrão Raspberry Pi 40PIN GPIO extensão cabeçalho, suporta Raspberry Pi série placas
-
1x joystick (5 posições), 3x botões, prático e útil
-
Vem com recursos de desenvolvimento e manual (exemplos para Raspberry Pi)
Especificações
-
Motorista: ST7735S
-
Interface: SPI
-
Cor do visor: RGB, 65K cor
-
Resolução: 128×128
-
Retroiluminação: LED
-
Tensão operacional: 3.3V
Interface
SÍMBOLO |
PIN DE PIN DE PIN DE RASPBERRY (BCM) |
DESCRIÇÃO |
CHEY1 |
P21 |
Botão 1/GPIO |
CHEY2 |
P20 |
Botão 2/GPIO |
CHEY3 |
P16 |
Botão 3/GPIO |
Joystick Up |
P6 |
Joystick Up |
Joystick Baixo |
P19 |
Joystick Baixo |
Joystick Esquerda |
P5 |
Joystick Esquerda |
Joystick Direito |
P26 |
Joystick Direito |
Joystick Imprensa |
P13 |
Joystick Imprensa |
SCLK |
P11/SUCLK |
Entrada do relógio SPI |
MOSI |
P10/MOSI |
Entrada dados SPI |
CC |
P25 |
Seleção de dados/comandos (alta para dados, baixa para comando) |
CS |
P8/CE0 |
Seleção do chip, baixa atividade |
RST |
P27 |
Reset, baixo ativo |
BL |
P24 |
Retroiluminação |

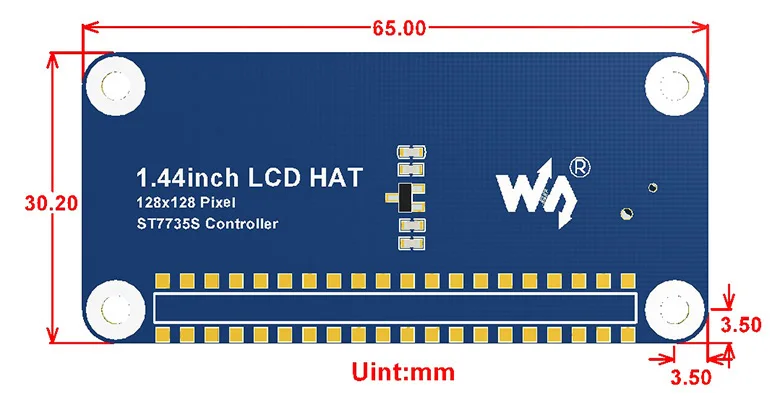

Dimensões
1. Waveshare-display Lcd Hat para Raspberry pi 1.44

Recursos Desenvolvimento
Wiki:
Conteúdo do pacote
Peso:0,013 quilogramas
-
1.44 polegadas LCD HAT x1
-
RPi parafusos pack (2pcs) x1
