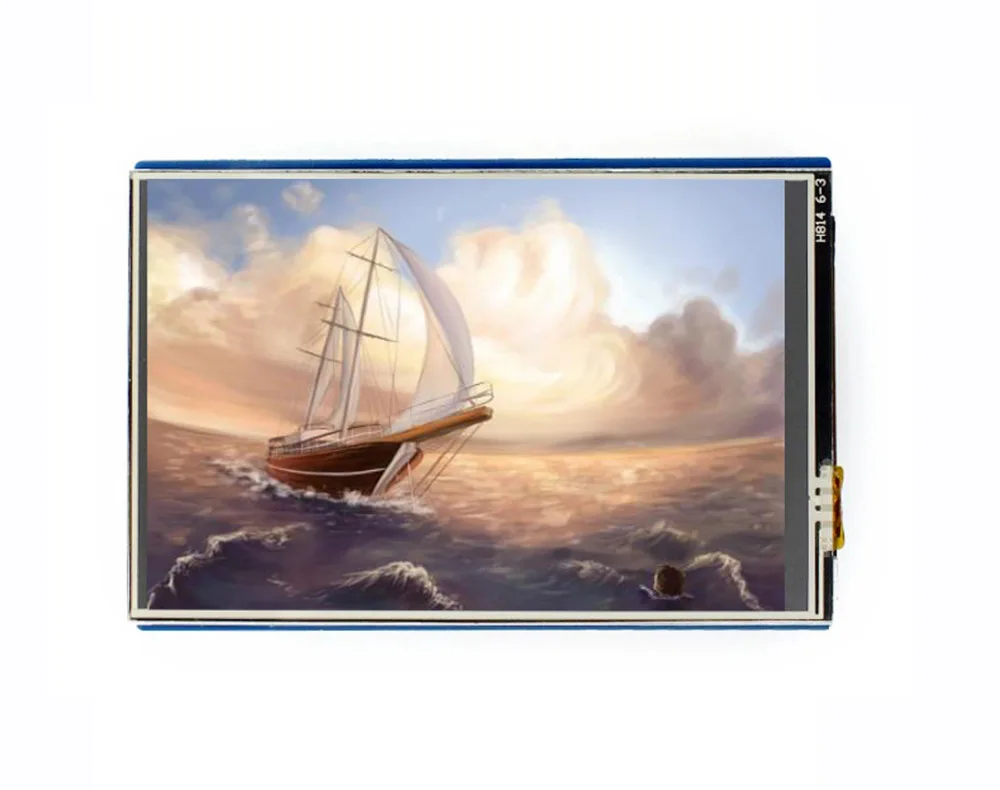

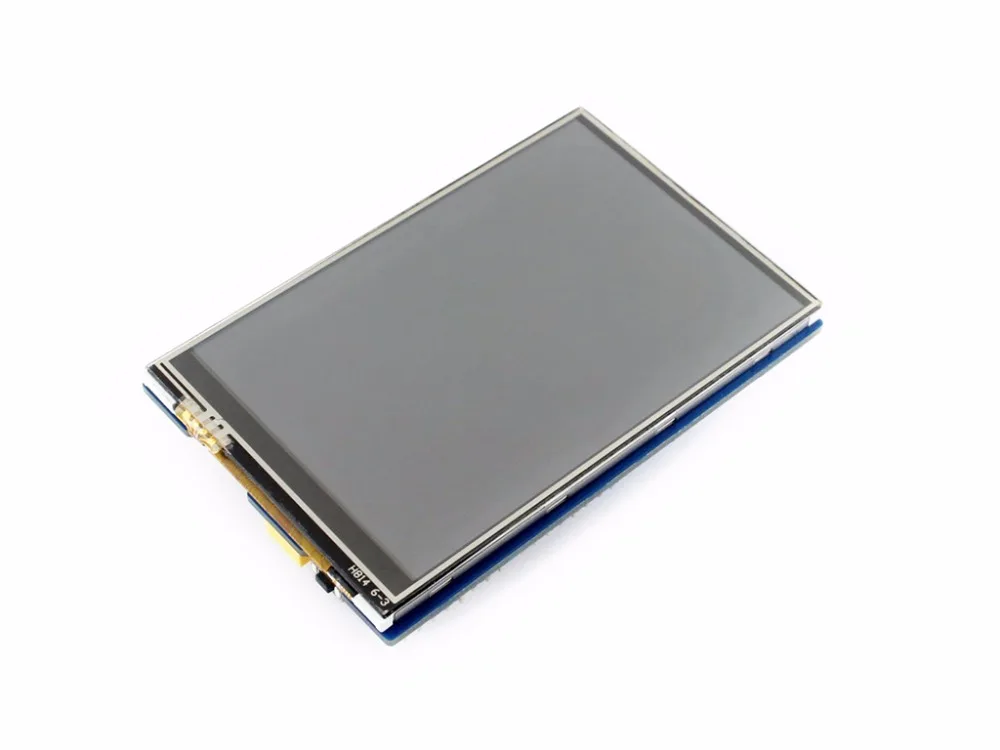

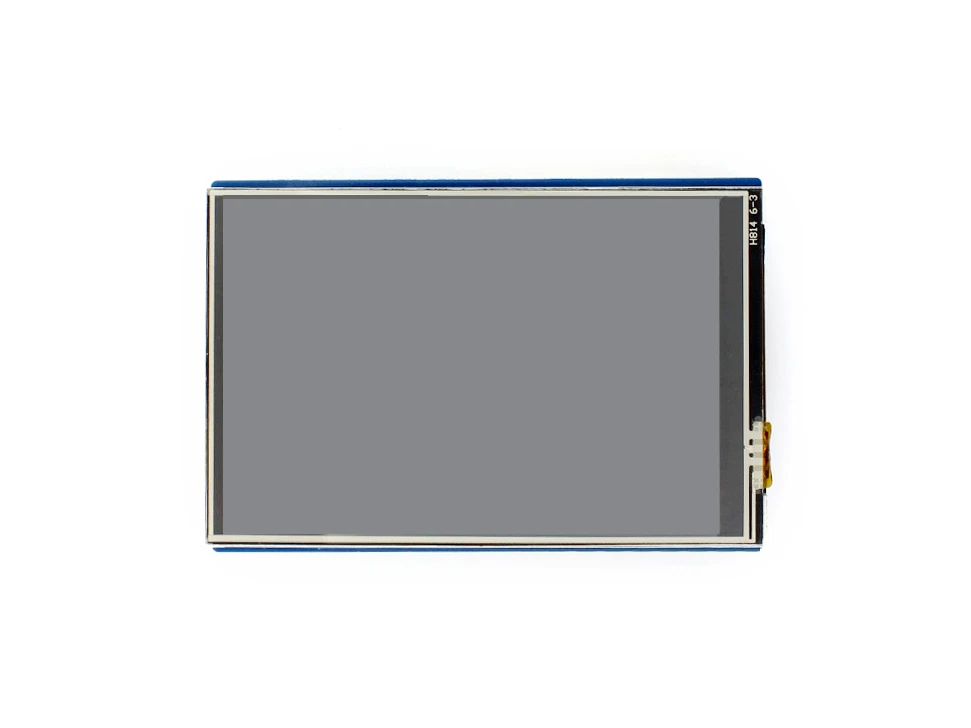

Wavesare-tela Lcd Touch de 3.5 Polegadas Resolução 480×320 Resistente ao Toque Tft Lcd
Original price was: R$ 232,25.R$ 206,69Current price is: R$ 206,69.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Monitores LCD
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Tela | LCD |
| Característica | Tela Sensível ao Toque |
| Tipo de Painel | TFT |
| Estado dos Produtos | Estoque |
| Proporção da Tela | 16:10 |
| Tamanho da Tela | 3.5″ |
| Resolução | 640×480 |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |
| Número do Modelo | 3.5inch TFT Touch Shield |
| Size | 3.5inch |
| Resolution | 480×320 |
| Colors | Rgb, 65K Colors |
| I/O Voltage | 3.3v/5v |
Escudo lcd sensível ao toque de 3.5 polegadas para arduino
Recursos
- Tela de toque resistiva tft lcd, 3.5 polegadas, resolução de 480×320
- Interface arduino padrão, compatível com placas de desenvolvimento como: leonardo, núcleo, xnúcleo
- Controlador de toque autônomo a bordo, melhor toque do que soluções que usam pinos de anúncios diretamente para controle de toque
- Controle de luz de fundo pwm, permite ajustar a luz de fundo para um nível confortável
- Slot micro sd, fornece uma maneira fácil de armazenar fotos para exibição
- Controlado via spi, apenas alguns pinos arduino são usados
- Vem com exemplos stm32 e arduino, conveniente para portar
Parâmetros principais
| Tipo de lcd | Tft |
|---|---|
| Interface lcd | Spi |
| Controlador de lcd | Íli9486 |
| Tipo de tela sensível ao toque | Resistivo |
| Controlador de tela sensível ao toque | Xpt2046 |
| Cores | Rgb, cores 65k |
| Resolução | 480×320 (pixel) |
| Relação de aspecto | 8:5 |
| Tensão de i/o | 3.3v/5v |

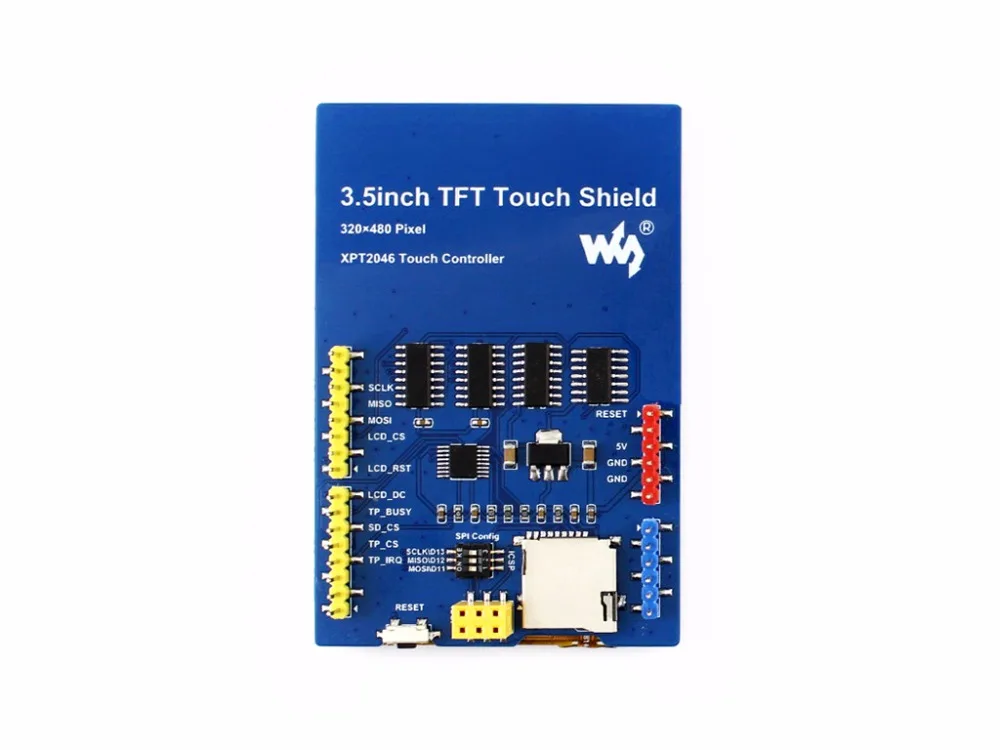

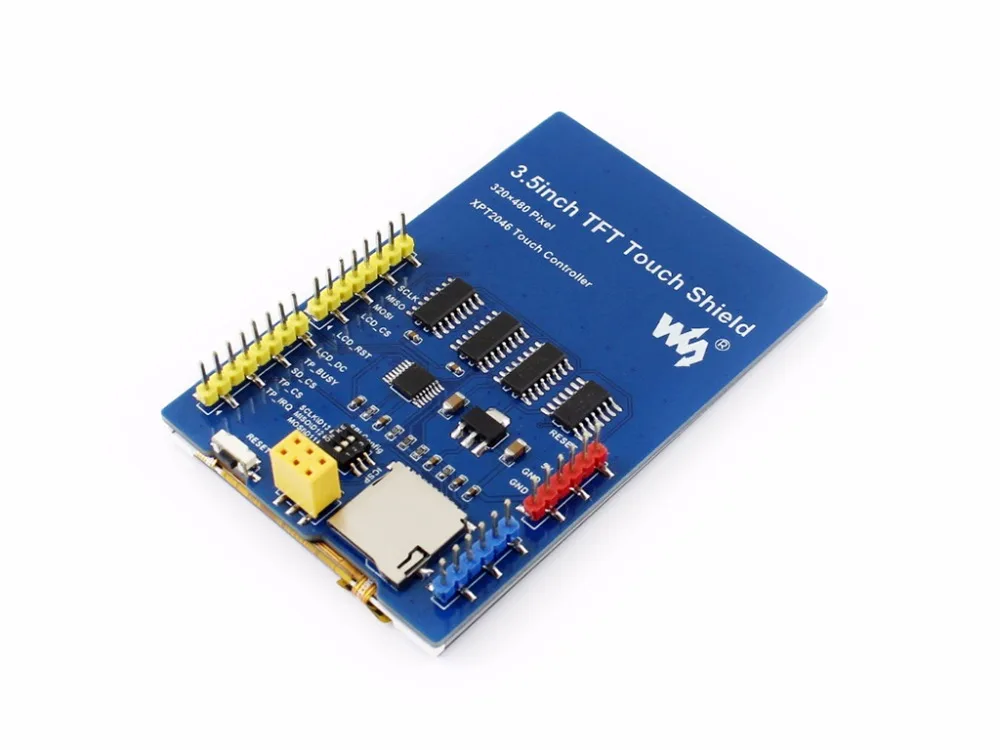

Interface
| Símbolo | Pino arduino/núcleo | Descrição |
|---|---|---|
| 5v | 5v | Entrada de energia 5v |
| Gnd | Gnd | Solo |
| Sclk | D13 | Relógio spi |
| Miso | D12 | Entrada de dados spi |
| Mosi | D11 | Saída de dados spi |
| Lcd_cs | Bebe | Seleção de chip de lcd |
| Lcd_bl | Octa | Retroiluminação lcd |
| Lcd_rst | 208 | Redefinição de lcd |
| Lcd_dc | ? | Dados lcd/seleção de comando |
| Tp_busy | D6 | Painel de toque ocupado |
| Sd_cs | D5 | Seleção de chip de cartão micro sd |
| Tp_cs | D4 | Seleção do chip do painel de toque |
| Tp_irq | D3 | Interrupção do painel de toque |
Dimensão externa
1. Monitores Lcd
Recursos de desenvolvimento
Wiki:
Guia de seleção
| Número da peça | Motorista | Controlador | Resolução | Tamanho do monitor (mm) | Dimensão do contorno (mm) |
|---|---|---|---|---|---|
| St7789 | Xpt2046 | 320×240 | 57.6×43.2 | 73.3×55.3 | |
| Íli9486 | Xpt2046 | 480×320 | 74.2×49.8 | 86.0×57.2 | |
| Íli9486 | Xpt2046 | 480×320 | 84.3×56.5 | 95.0×62.0 |

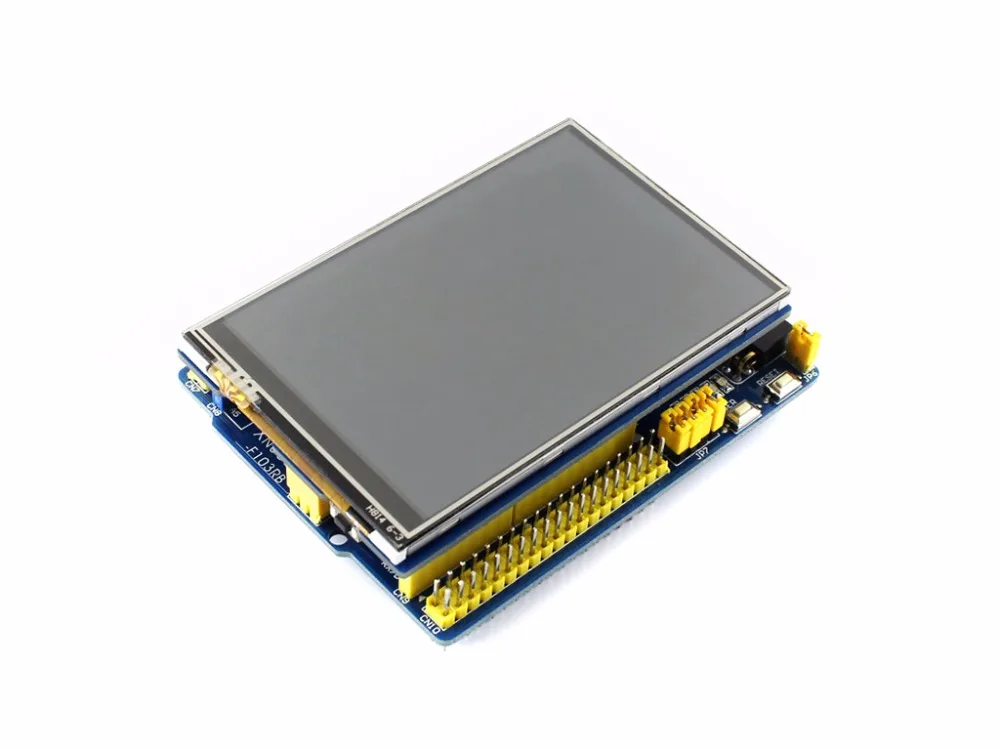

Tenha uma aparência (quando conectado a uma placa de controle xnúcleo):
2. Wavesare-tela Lcd Touch de 3.5 Polegadas Resolução
