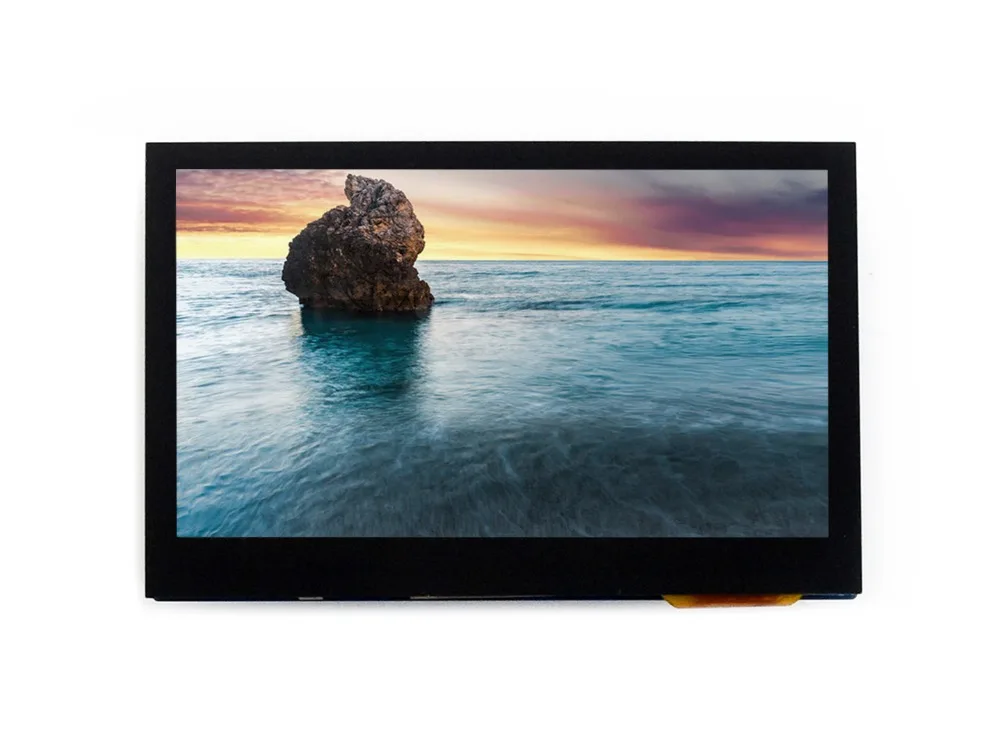

Wavesare-tela Lcd Touch Capacitiva 800×480 Display Lcd Multicolorido Gráfico de Polegadas Ips 24 Bits Rgb
Original price was: R$ 246,33.R$ 216,76Current price is: R$ 216,76.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Monitores LCD
Opção de Compra e tempo de entrega
Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Tela | LCD |
| Característica | Tela Sensível ao Toque |
| Tipo de Painel | IPS |
| Estado dos Produtos | Estoque |
| Proporção da Tela | 16:10 |
| Tamanho da Tela | 4.3″ |
| Resolução | 800×480 |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |
| Número do Modelo | 4.3inch Capacitive Touch LCD |
| LCD Type | IPS |
| LCD Interface | 24-bit RGB |
| Touch Screen Interface | I2C |
| Display Colors | 16, 777, 216 |
| Touch Controller | Gt911 |
| Display Size (mm) | 95.04 (W) * 53.86 (H) |
| DOT Pitch (mm) | 0.1188 (W) * 0.1122 (H) |
| Backlight | LED |
| Power Supply Voltage | 5V |
| Logic Level | 3.3v |
Visão geral
Este é um display lcd gráfico multicolorido, diagonal de 4.3 polegadas, 800×480 pixels.
É capaz de exibir 16,777,216 cores por meio da interface rgb de 24 bits, suporta controle de toque capacitivo de até 5 pontos via interface i2c.
Recursos
- 4. tela sensível ao toque capacitiva de 3 polegadas, resolução hd de 800×480
- Painel de toque capacitivo no ônibus i2c, controle de toque de 5 pontos, com interrupção de toque
- Interface de exibição rgb de 24 bits, 16,777,216 cores, atualização rápida
- Vem com recursos de desenvolvimento e manual (exemplos para ml-4/ml-7)
Parâmetros principais
| Tipo de lcd | Ips |
|---|---|
| Interface lcd | Rgb de 24 bits |
| Interface touch screen | I2c |
| Cores de exibição | 16,777,216 |
| Controlador de toque | Gt911 |
| Tamanho do monitor (mm) | 95.04 (w) × 53.86 (h) |
| Passo de ponto (mm) | 0.1188 (w) × 0.1122 (h) |
| Luz de fundo | Conduziu |
| Resolução | 800 × 480 (pixel) |
| Tensão da fonte de alimentação | 5v |
| Nível lógico | 3.3v |

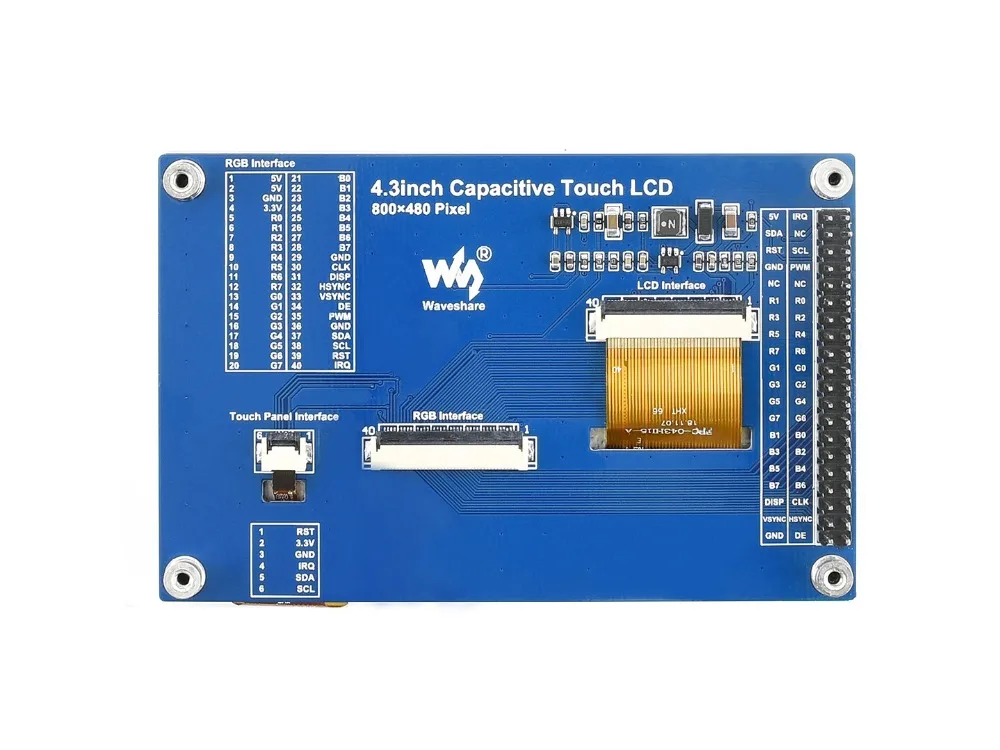

Definição de interface
| Símbolo | Descrição | Tipo | Função |
|---|---|---|---|
| 5v | Fonte de alimentação | Energia | 5v |
| Gnd | Solo | Gnd | |
| 3.3v | Fonte de alimentação | 3.3v | |
| A5 ~ d7 | Linha de dados | Entrada | Dados vermelhos |
| Kam ~ g7 | Linha de dados | Entrada | Dados verdes |
| ~ B7 | Linha de dados | Entrada | Dados azuis |
| Clk | Relógio lcd | Entrada | Sinal de relógio lcd |
| Disp | Controle de luz de fundo permite | Entrada | Ativar/desativar o controle de luz de fundo |
| Hsync | Sincronização horizontal | Entrada | Entrada de sinal síncrono horizontal |
| Vsync | Sincronização vertical | Entrada | Entrada de sinal síncrono vertical |
| De | Seleção de modo de controle | Entrada | De = 0: modo de sincronização De = 1: modo de |
| Pwm | Ajuste de brilho da luz de fundo | Entrada | Sinal pwm para ajustar a luz de fundo |
| Gnd | Solo | Energia | Gnd |
| Sda | Dados i2c | Saída/entrada | Pin de dados i2c, leitura/gravação de dados |
| Scl | Relógio i2c | Entrada | Pino de relógio i2c |
| Rst | Reiniciar | Entrada | Redefinir o controlador tp |
| Irq | Interrupção | Saída | Interrupção de toque externo |

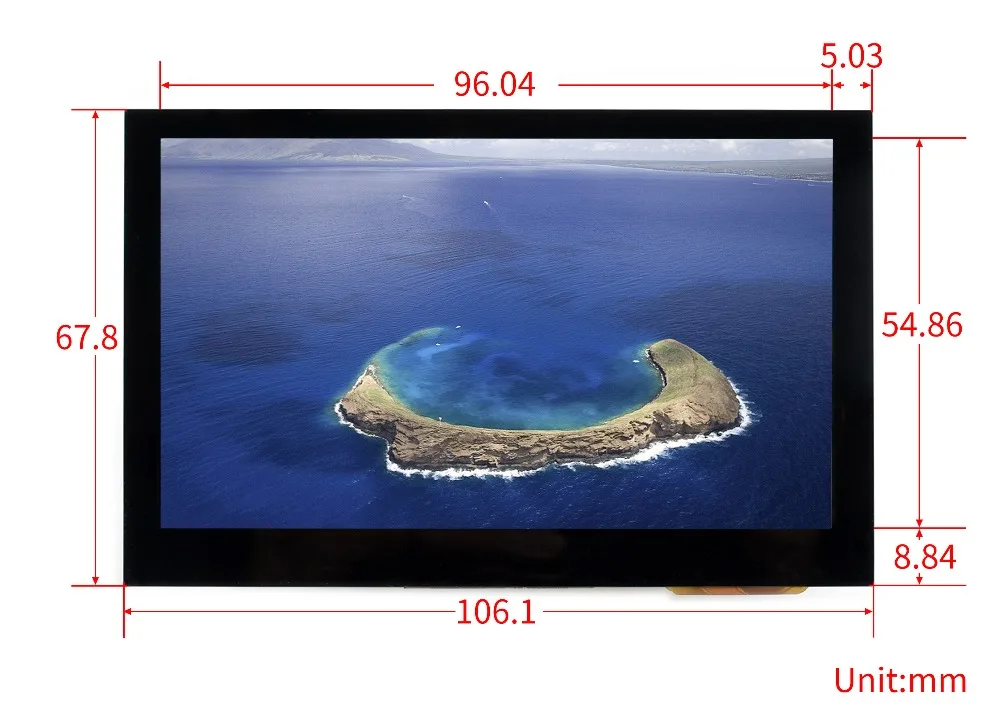

Dimensão externa
1. Monitores Lcd
Recursos de desenvolvimento
Wiki:
Compatibilidade
O cabeçalho de pino integrado é compatível com os seguintes produtos (não se limitando a):
O cabeçalho de pino integrado é compatível e pode ser conectado diretamente ao (s) produto (s) seguinte (s):
A interface rgb é compatível com o (s) produto (s):
Guia de seleção
| Peça número | Tipo de painel de toque | Resolução | Interface de dados de lcd | Controlador de toque | Para uso com |
|---|---|---|---|---|---|
| Capacitivo | 800×480 | 24 pinos rgb | Gt911 | Mcu com controlador lcd | |
| Capacitivo | 800×480 | 24 pinos rgb | Ft5206ge1 | Mcu com controlador lcd | |
| Capacitivo | 800×480 | 16 pinos | Gt911 | Mcu sem controlador de lcd | |
| Capacitivo | 1024×600 | 24 pinos rgb/lvds | Ft5206ge1 | Mcu com controlador lcd | |
| Capacitivo | 1024×600 | 24 pinos rgb | Gt811 | Mcu com controlador lcd | |
| Capacitivo | 800×480 | 24 pinos rgb | Gt911 | Mcu com controlador lcd | |
| Capacitivo | 1024×600 | 24 pinos rgb/lvds | Ft5406 | Mcu com controlador lcd |

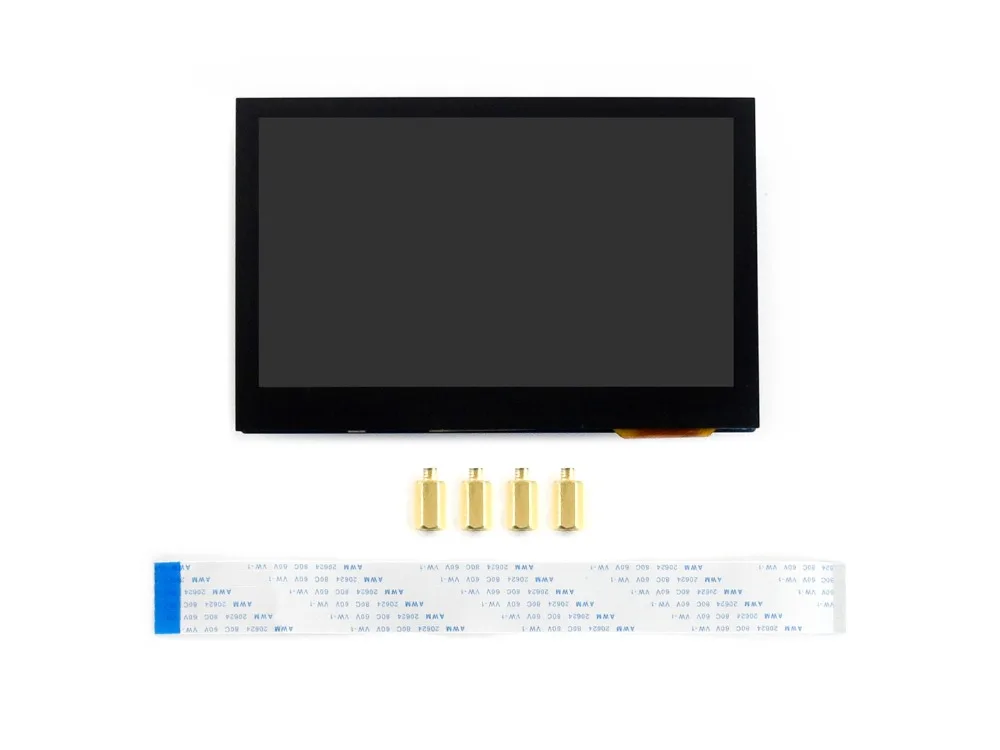

Conteúdo do pacote
Peso:0.105 kg
- 4. lcd de toque capacitivo de 3 polegadas (g) x1
- Ffc x1 de 40 pinos
- Ffc x1 de 4 pinos
