Ficha técnica do produto
Características
Especificações
Número do Modelo
5.83inch E-paper
Tipo de Placa Demo
Braço
Nome da Marca
Waveshare
Origem
CN (origem)
Interface
3-wire Spi, 4-wire SPI
Display Color
Black, White
Resolution
648*480
Grey Level
2
Refresh Power
26.4mw(typ.)
Standby Current
<0.01ua (almost None)
Viewing Angle
>170 Degree
PCB
NO
Descrição

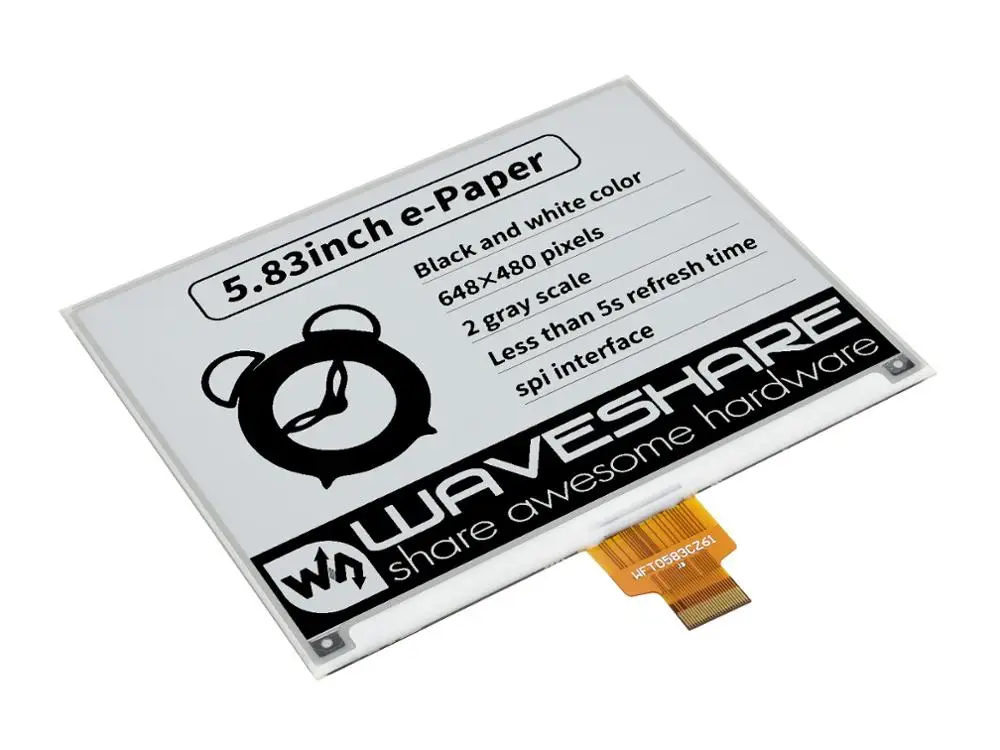

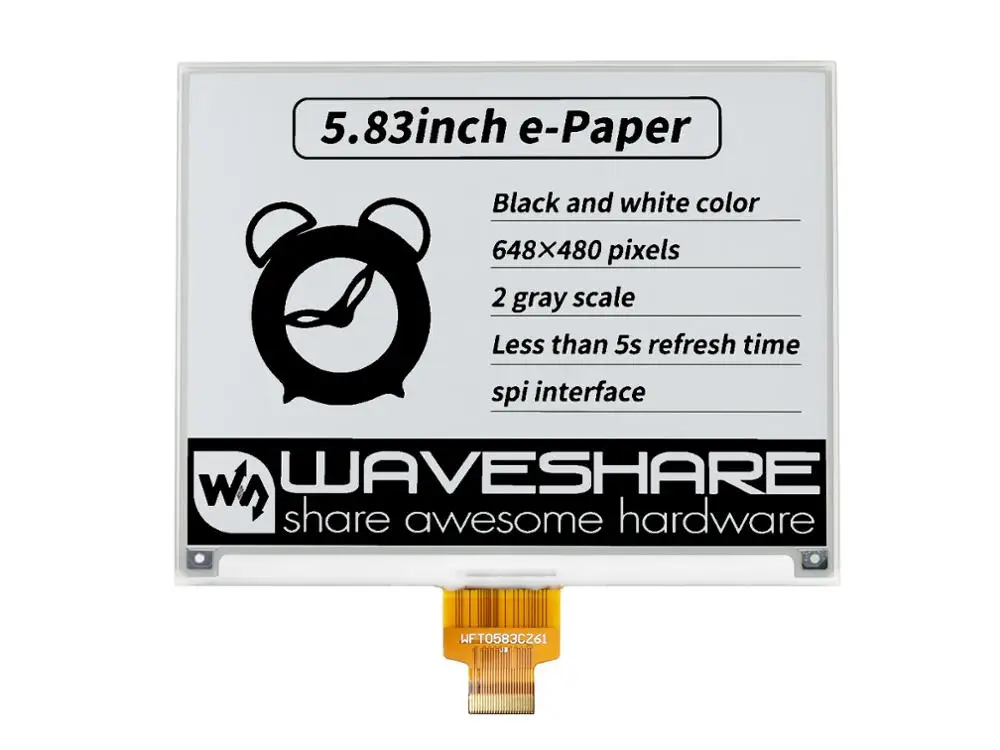

Tela raw de tinta eletrônica de papel e de 5.83 polegadas, 648 × 480 pixels, cor dupla preto/branco, interface s2, sem pcb
5.83 “/
Baixo consumo de energia, amplo ângulo de visão, exibição de papel sem eletricidade
Ideal para etiquetas de preços, etiquetas de prateleira, instrumentos industriais…
Tamanho5.83″
Resolução648 × 480
Ângulo de visão> 170 °
Cor de exibiçãoPreto branco
Escala cinza2
ComunicaçãoSpi
Painel de exibiçãoPapel eletrônico
ExperiênciaSemelhante a papel
AmbienteLuz ambiente necessária
Tipo de exibiçãoPassivamente reflexivo
Recursos à primeira vista
Sem luz de fundo, mantém exibindo o último conteúdo por um longo tempo, mesmo quando desliga
Consumo de energia ultra baixo, basicamente a energia é necessária apenas para refrescar
Vem com recursos de desenvolvimento e manual (exemplos para raspberry pi/jetson nano/arduino/stm32)
Especificações
Tensão operacional
3.3v
Cor de exibição
Preto branco
Interface
Combinação de 3 fios, combinação de 4 fios
Escala cinza
2
Dimensões do contorno
125.40 × 99.50 × 1.18mm
Tempo de atualização completo
5S
Tamanho da tela
119.232 × 88.320mm
Poder de atualização
26.4mw (typ.)
Passo de ponto
0.184 × 0.184mm
Corrente de espera
<0,01ua (quase nenhum)
Resolução
648 × 480 pixels
Ângulo de visão
> 170 °
Vantagens do eink
O display de papel eletrônico utiliza a tecnologia eletroforética de microcápsula para exibição, o princípio é: partículas carregadas suspensas em fluido transparente se moverão para os lados da microcápsula quando o campo elétrico é aplicado, tornando a microcápsula visível refletindo a luz ambiente, assim como papel impresso tradicional. A tela de papel eletrônico exibirá claramente imagens/textos sob luz luminosa ou natural, não requer luz de fundo e possui ângulo de visão de quase 180 °. Geralmente é usado como e-reader devido ao seu efeito semelhante a papel.
Exemplos de aplicação
Adequado para etiquetas de preço, etiquetas de ativos/equipamentos, etiquetas de prateleira, etiquetas de nome de conferência…
Dimensões do contorno
Recursos e serviços
Wiki:5.83 inch_e-Paper_HAT
* Os recursos para diferentes produtos podem variar, verifique a página da smb para confirmar os recursos realmente fornecidos.
Recomendado
Para começar com rapidez com este display raw, considere as seguintes placas de driver:
Chapéu de motorista de papel eletrônico(Universal)
Escudo de papel eletrônico(Arduino/núcleo)
Placa de driver esp8266 e-paper(Wifi)
Placa de condução esp32 de papel eletrônico(Wifi/bluetooth)
Guia de seleção
Número da peça
Cores
Escala cinza
Resolução
Tamanho do monitor (mm)
Dimensão do contorno (mm)
Tempo (s) de atualização completo (s)
Atualização parcial
Flexível
Interface
Papel eletrônico de 1.02 polegadas
Preto branco
2
128 × 80
21.76 × 14.00
32.57 × 18.60 × 0.98
2
e Radic;
Spi
Papel eletrônico de 1.54 polegadas
Preto branco
2
200 × 200
27.60 × 27.60
37.32 × 31.80 × 1.05
2
e Radic;
Spi
E-papel de 1.54 polegadas (b)
Vermelho, preto, branco
2
200 × 200
27.60 × 27.60
37.32 × 31.80 × 1.05
8
Spi
E-papel de 1.54 polegadas (c)
Amarelo, preto, branco
2
152 × 152
27.51 × 27.51
37.30 × 31.80 × 0.98
27
Spi
Papel eletrônico de 2.13 polegadas
Preto branco
2
250 × 122
48.55 × 23.71
59.20 × 29.20 × 1.05
2
e Radic;
Spi
E-papel de 2.13 polegadas (b)
Vermelho, preto, branco
2
212 × 104
48.55 × 23.71
59.20 × 29.20 × 0.98
15
Spi
E-papel de 2.13 polegadas (c)
Amarelo, preto, branco
2
212 × 104
48.55 × 23.71
59.20 × 29.20 × 0.98
15
Spi
E-papel de 2.13 polegadas (d)
Preto branco
2
212 × 104
48.55 × 23.71
59.20 × 29.20 × 0.30
2
e Radic;
e Radic;
Spi
Papel eletrônico de 2.66 polegadas
Preto branco
2
296 × 152
30.704 × 60.088
36.304 × 71.820 × 1.00
6
e Radic;
Spi
E-papel de 2.66 polegadas (b)
Vermelho, preto, branco
2
296 × 152
30.704 × 60.088
36.304 × 71.820 × 1.00
15
Spi
Papel eletrônico de 2.7 polegadas
Preto branco
4
264 × 176
57.29 × 38.19
70.42 × 45.80 × 0.98
6
Spi
E-papel de 2.7 polegadas (b)
Vermelho, preto, branco
2
264 × 176
57.29 × 38.19
70.42 × 45.80 × 0.98
15
Spi
Papel eletrônico de 2.9 polegadas
Preto branco
2
296 × 128
66.89 × 29.05
79.00 × 36.70 × 1.05
2
e Radic;
Spi
E-papel de 2.9 polegadas (b)
Vermelho, preto, branco
2
296 × 128
66.89 × 29.05
79.00 × 36.70 × 1.18
15
Spi
E-papel de 2.9 polegadas (c)
Amarelo, preto, branco
2
296 × 128
66.89 × 29.05
79.00 × 36.70 × 1.18
15
Spi
E-papel de 2.9 polegadas (d)
Preto branco
2
296 × 128
66.90 × 29.06
79.00 × 36.70 × 0.34
2
e Radic;
e Radic;
Spi
Papel eletrônico de 3.7 polegadas
Preto branco
4
480 × 280
47.32 × 81.12
54.90 × 93.30 × 0.78
3
e Radic;
Spi
Papel eletrônico de 4.2 polegadas
Preto branco
4
400 × 300
84.80 × 63.60
91.00 × 77.00 × 1.18
4
Spi
E-papel de 4.2 polegadas (b)
Vermelho, preto, branco
2
400 × 300
84.80 × 63.60
90.10 × 77.00 × 1.18
15
Spi
E-papel de 4.2 polegadas (c)
Amarelo, preto, branco
2
400 × 300
84.80 × 63.60
90.10 × 77.00 × 1.18
15
Spi
E-papel de 5.65 polegadas (f)
7 cores
2
600 × 448
114.9 × 85.8
125.4 × 99.5 × 0.91
15
Spi
Papel eletrônico de 5.83 polegadas
Preto branco
2
648 × 480
119.232 × 88.320
125.40 × 99.50 × 1.18
5
Spi
E-papel de 5.83 polegadas (b)
Vermelho, preto, branco
2
648 × 480
119.232 × 88.320
125.40 × 99.50 × 1.18
20
Spi
E-papel de 5.83 polegadas (c)
Amarelo, preto, branco
2
600 × 448
118.80 × 88.26
125.40 × 99.50 × 1.18
26
Spi
Papel eletrônico hd de 6 polegadas
Preto branco
16
1448 × 1072
122.40 × 90.60
138.40 × 101.80 × 1.01
<1
e Radic;
Porta paralela
Papel eletrônico de 7.5 polegadas
Preto branco
2
800 × 480
163.20 × 97.92
170.20 × 111.20 × 1.18
5
Spi
Papel eletrônico hd de 7.5 polegadas
Preto branco
2
880 × 528
163.24 × 97.94
170.20 × 111.20 × 1.25
5
Spi
E-papel de 7.5 polegadas (b)
Vermelho, preto, branco
2
800 × 480
163.20 × 97.92
170.20 × 111.20 × 1.18
16
Spi
E-papel hd de 7.5 polegadas (b)
Vermelho, preto, branco
2
880 × 528
163.24 × 97.94
170.20 × 111.20 × 1.25
21
Spi
E-papel de 7.5 polegadas (c)
Amarelo, preto, branco
2
640 × 384
163.20 × 97.92
170.20 × 111.20 × 1.18
16
Spi
Papel eletrônico de 7.8 polegadas
Preto branco
16
1872 × 1404
158.18 × 118.64
173.80 × 127.60 × 0.78
<1
e Radic;
Porta paralela
Papel eletrônico de 9.7 polegadas
Preto branco
16
1200 × 825
202.8 × 139.43
218.80 × 156.425 × 1.15
<1
e Radic;
Porta paralela
Papel eletrônico de 10.3 polegadas
Preto branco
16
1872 × 1404
209.66 × 157.25
216.70 × 174.40 × 0.78
<1
e Radic;
Porta paralela
E-papel de 10.3 polegadas (d)
Preto branco
16
1872 × 1404
209.66 × 157.25
227.70 × 165.80 × 0.647
<1
e Radic;
e Radic;
Porta paralela
Papel eletrônico de 12.48 polegadas
Preto branco
2
1304 × 984
252.98 × 190.90
261.50 × 211.00 × 0.30
<8
Spi
E-papel de 12.48 polegadas (b)
Vermelho, preto, branco
2
1304 × 984
252.98 × 190.90
261.50 × 211.00 × 0.30
<16
Spi

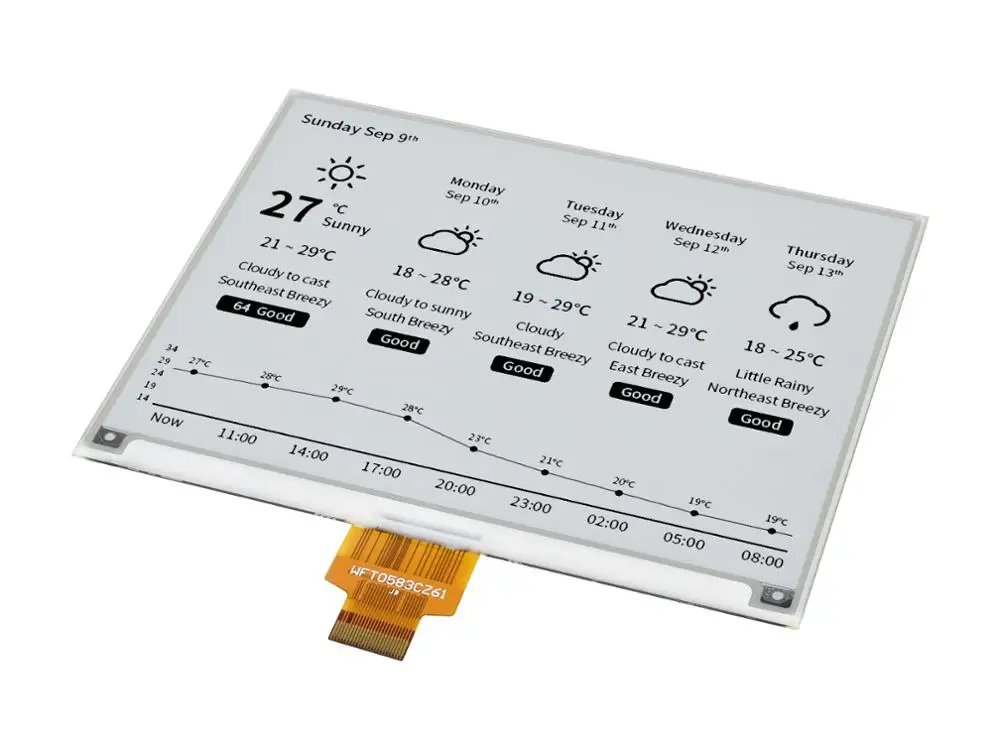

1. Quadro Demonstração
Conteúdo do pacote
Peso:0.029 kg
Este é um display bruto, para fácil teste e comparação, considere aquele com placa de driver:Chapéu de papel e de 5.83 polegadas
Papel eletrônico de 5.83 polegadas x1
1

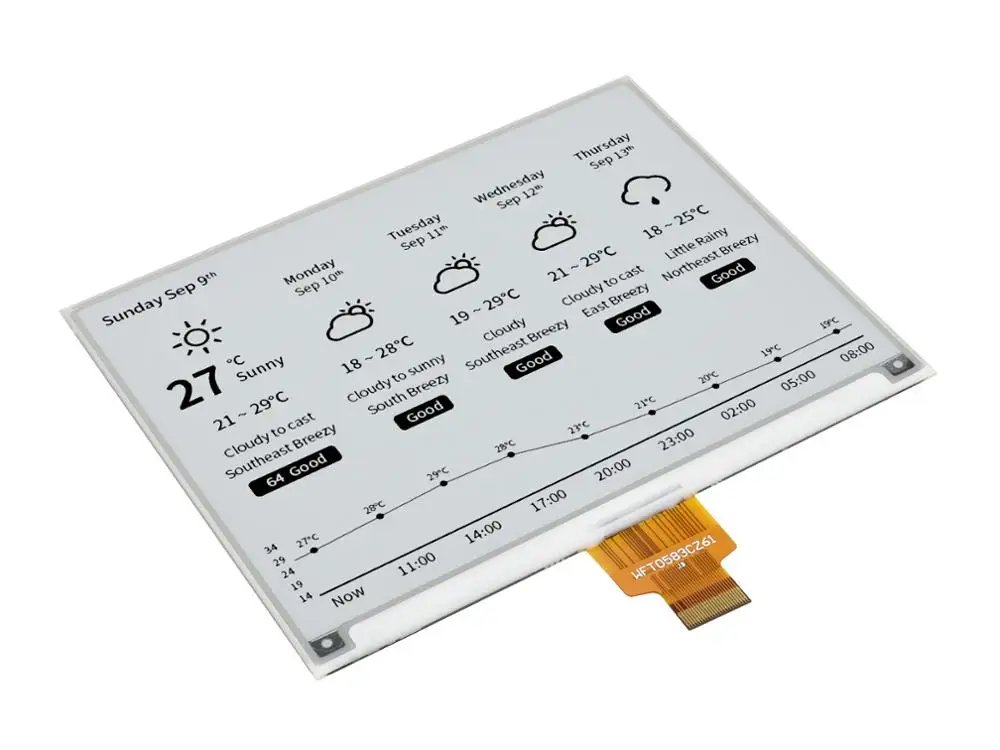

2. Wavesare-tela Bruto de Papel Eletrônico de 5.83
