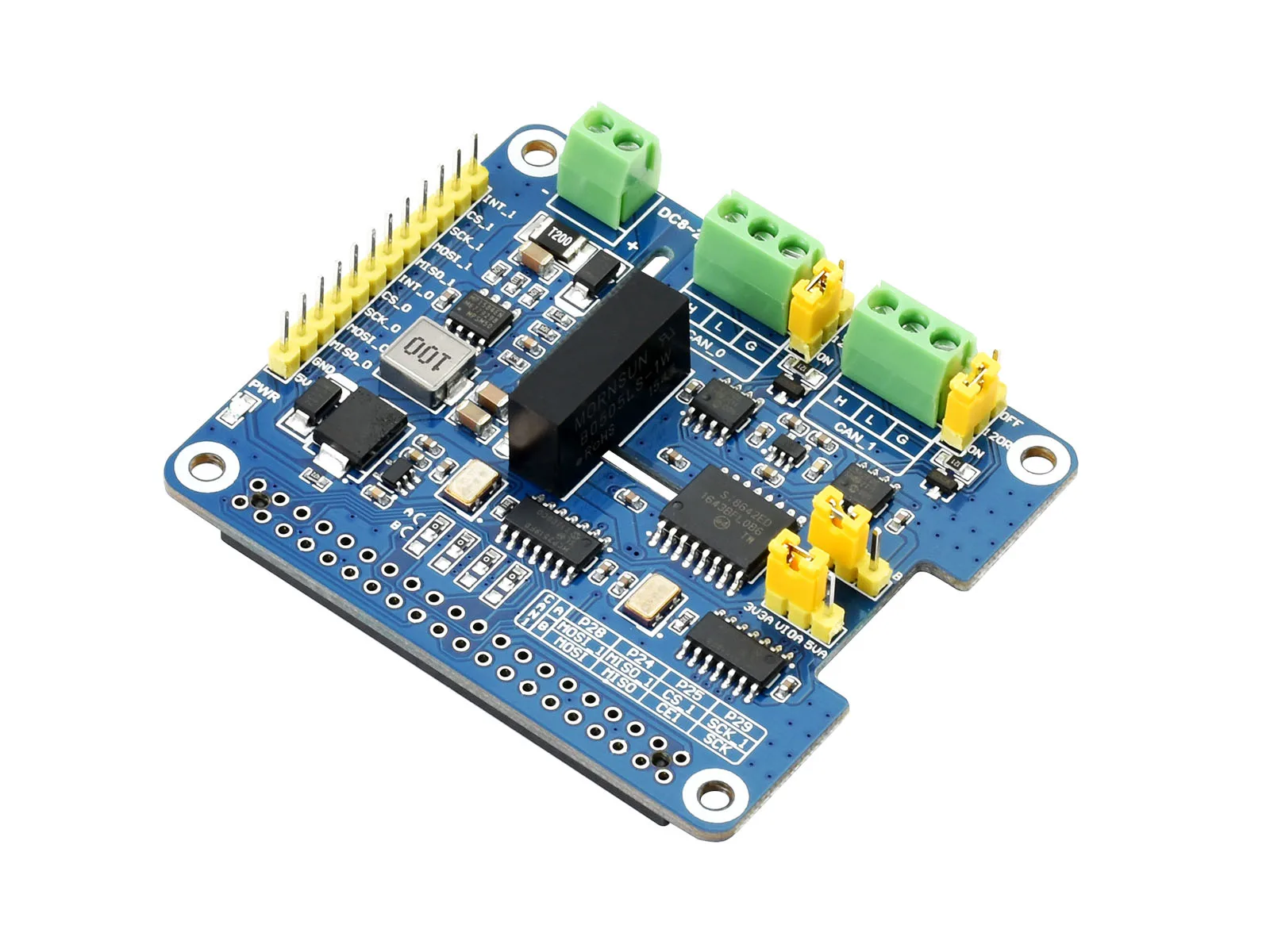

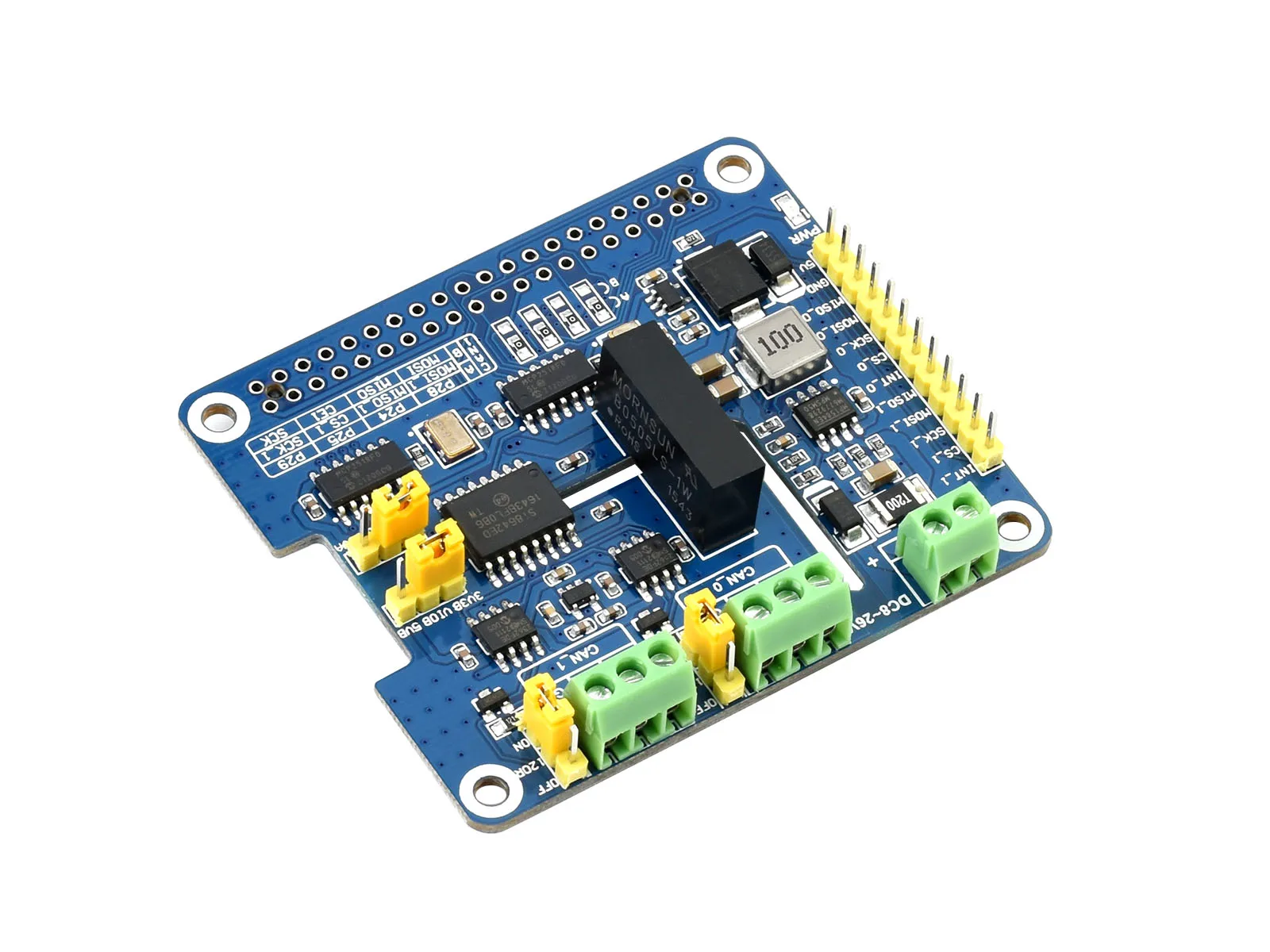

Wavesare-chapéu de Expansão Pode fd com Canais Isolado Raspberry pi Suporte fd Circuitos de Proteção Integrados Múltiplos Quadro demonstração
Original price was: R$ 373,05.R$ 335,74Current price is: R$ 335,74.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro demonstração
Opção de Compra e tempo de entrega
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | Waveshare |
| Tipo de Placa Demo | Braço |
| Origem | CN (origem) |
| Número do Modelo | 2-ch CAN FD HAT |
| Certificado | None |
| Operating Voltage | 5V |
| CAN Controller | Mcp2518fd |
| Control BUS | SPI |
| Screw Terminalinput Voltage | DC 8-26v |
| Logic Level | 3.3v/5v |
| CAN Transceiver | Mcp2562fd |
| Dimensions | 65.0*56.5mm |
Descrição
Multi proteções, alta capacidade anti-interferência, operação estável
OChapéu fd de 2 polegadasÉ um chapéu de expansão de barramento pode de 2 canais projetado para raspberry pi, suportes podem fd (pode com taxa de dados flexível). Ele permitirá o ônibus pode para seu raspberry pi, não apenas o protocolo original pode 2.0, mas também a extensão pode fd, com maior transferência de dados.
Graças aos vários circuitos de proteção integrados, incluindo luz de 500w, proteção esd, proteção contra curto-circuito e isolamento elétrico, tornam a comunicação mais segura e confiável.
-
Cabeçalho de extensão gpio raspberry pi 40pin padrão, suporta placas da série raspberry pi, jetson nano
-
Suporta protocolos tradicionais can2.0 e can fd
-
Alfinetes de controle interruptos, para conectar com placas de controle do host como stm32/arduino
-
Isolamento elétrico a bordo, tensão isolada de até 5kw, operação estável, maior capacidade anti-interferência
-
À prova de luz a bordo, proteção esd, proteção contra curto-circuito, comunicação mais segura
-
Tradutor de tensão a bordo, selecione a tensão operacional de 3.3v/5v por jumper
-
Resistor terminal de 120 pol. a bordo, configurado por jumper
-
Vem com recursos de desenvolvimento e manual (exemplos para raspberry pi/arduino)
|
Controlador de lata |
Electr2518fd |
Transceptor de lata |
Arte2562fd |
|
Ônibus de controle |
Spi |
Fonte de alimentação |
Terminal de fonte de alimentação externa ou raspberry pi |
|
Tensão de terminalização de parafuso |
Dc 8 ~ 26v |
Tensão operacional |
5v |
|
Nível lógico |
3.3v/5v |
Dimensões |
65.0 × 56.5mm |

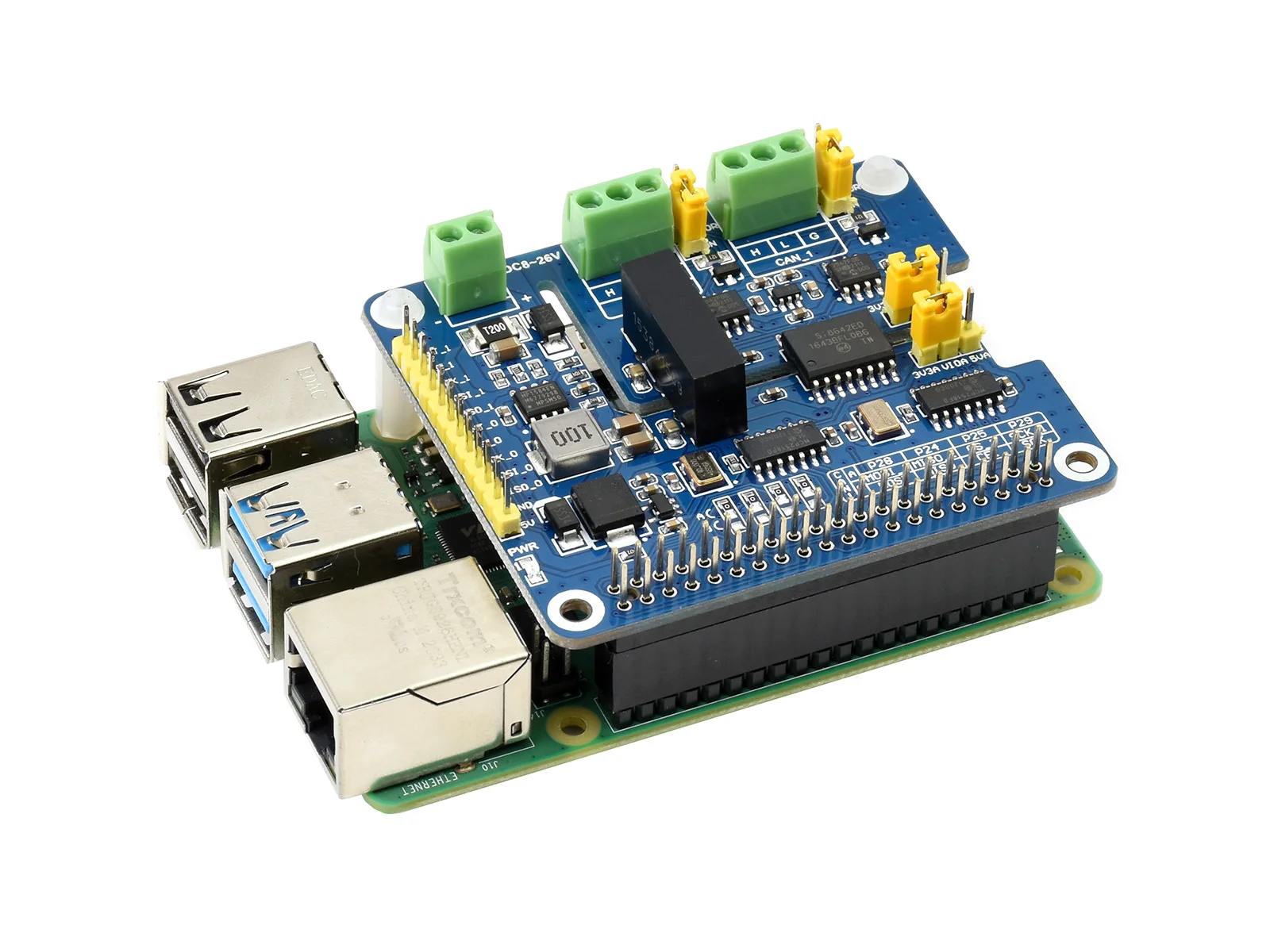

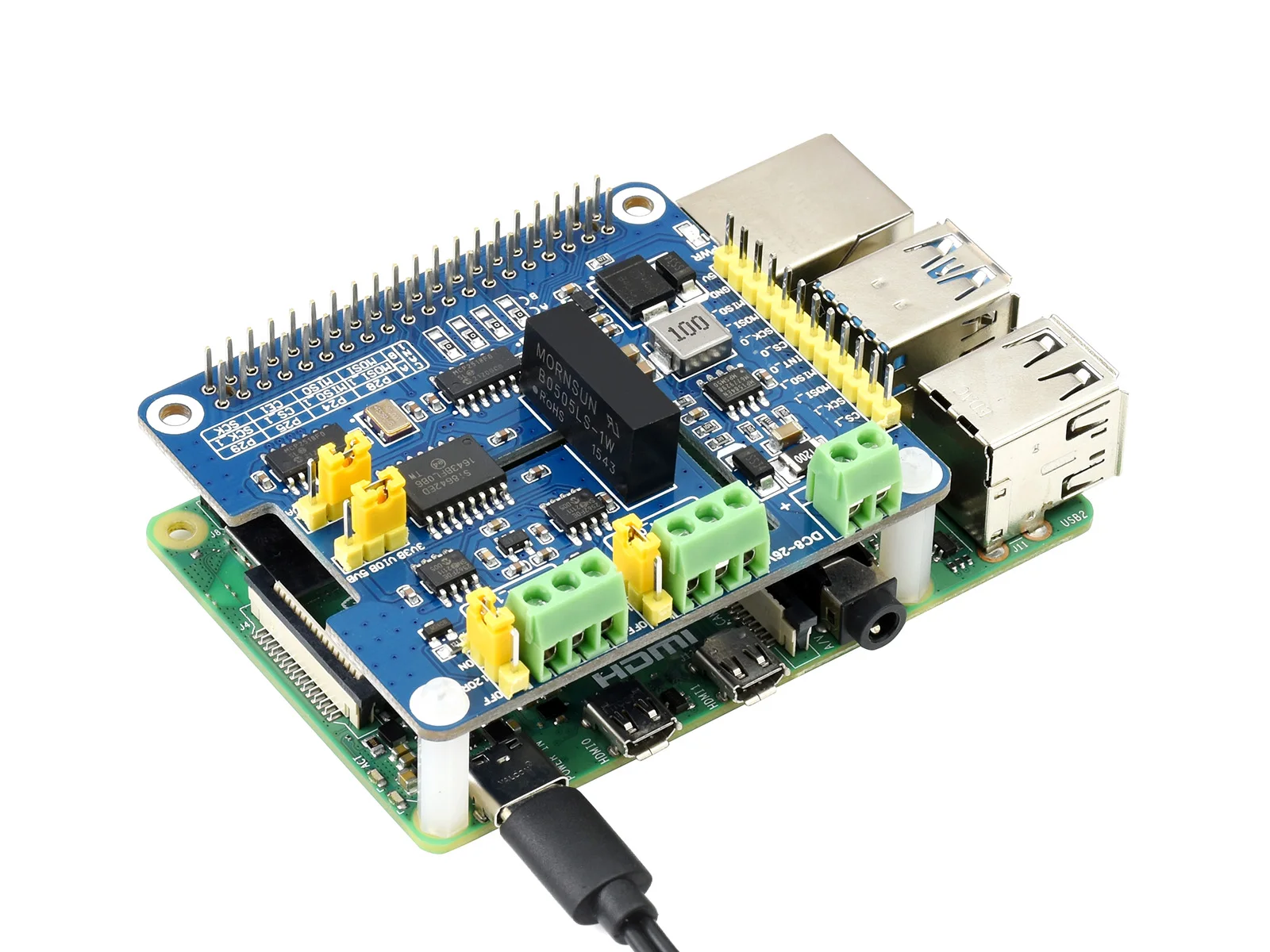

Habilite a capacidade isolada e estável pode fd para seu raspberry pi
Cabeçalho gpio raspberry pi 40pin padrão, personalizado para placas da série raspberry pi
Electr2518fd pode controller electr2562fd transceptor de lata
Diodo sm24canb tvs, proteção esd, proteção de tensão de pico transiente
Selecione facilmente a tensão operacional de 3.3v/5v ou habilite/desative o resistor do terminal 120 via jumpers a bordo
-
Controlador arte2518fd
-
Transceptor electr2562fd
-
Isolador digital si8642ed
-
Chip de potência mp1584en
-
Chip de potência osmo
-
Módulo de isolamento de fonte de alimentação osmo
-
Cabeçalho gpio raspberry pi padrão de 40 pinos
-
Terminal de parafuso de barramento de lata
-
Terminal de fonte de alimentação externa
8 ~ 26v dc entrada -
Pinos de controle mcu
Para uso com placas de host como arduino
Interruptor de resistor de terminal 11.120unf
Interruptor de nível lógico de 12,3,3 v/5v
13. seleção de modo de operação pode
A: can_0 e can_1 use dois spi separados (padrão)
B: can_0 e can_1 compartilhe um único spi
14. indicador de energia
Fusível reinicializável rápido 15,2a
16. diodo à prova de reverso da fonte de alimentação
17. díodo à prova de fluxo de fonte de alimentação para trás
18. diodo de rodagem livre
19. diodo sm24canb tvs
1. Cheap Quadro Demonstração – Origem : cn Origem
* Os recursos para diferentes produtos podem variar, verifique a página da smb para confirmar os recursos realmente fornecidos.
Conteúdo do pacote
Peso: 0.03 kg
-
2-ch pode fd hat x1
-
2 × cabeçalho fêmea de 20 pinos x1
-
Pacote de standoffs (2 unidades) x1
2. Quadro Demonstração – tipo de Placa Demo : Braço
3. Canais Isolado Raspberry pi Suporte fd Circuitos – Nome da Marca : Waveshare
4. High Quality Computador e Escritório – Dimensions : 65.0*56.5mm
