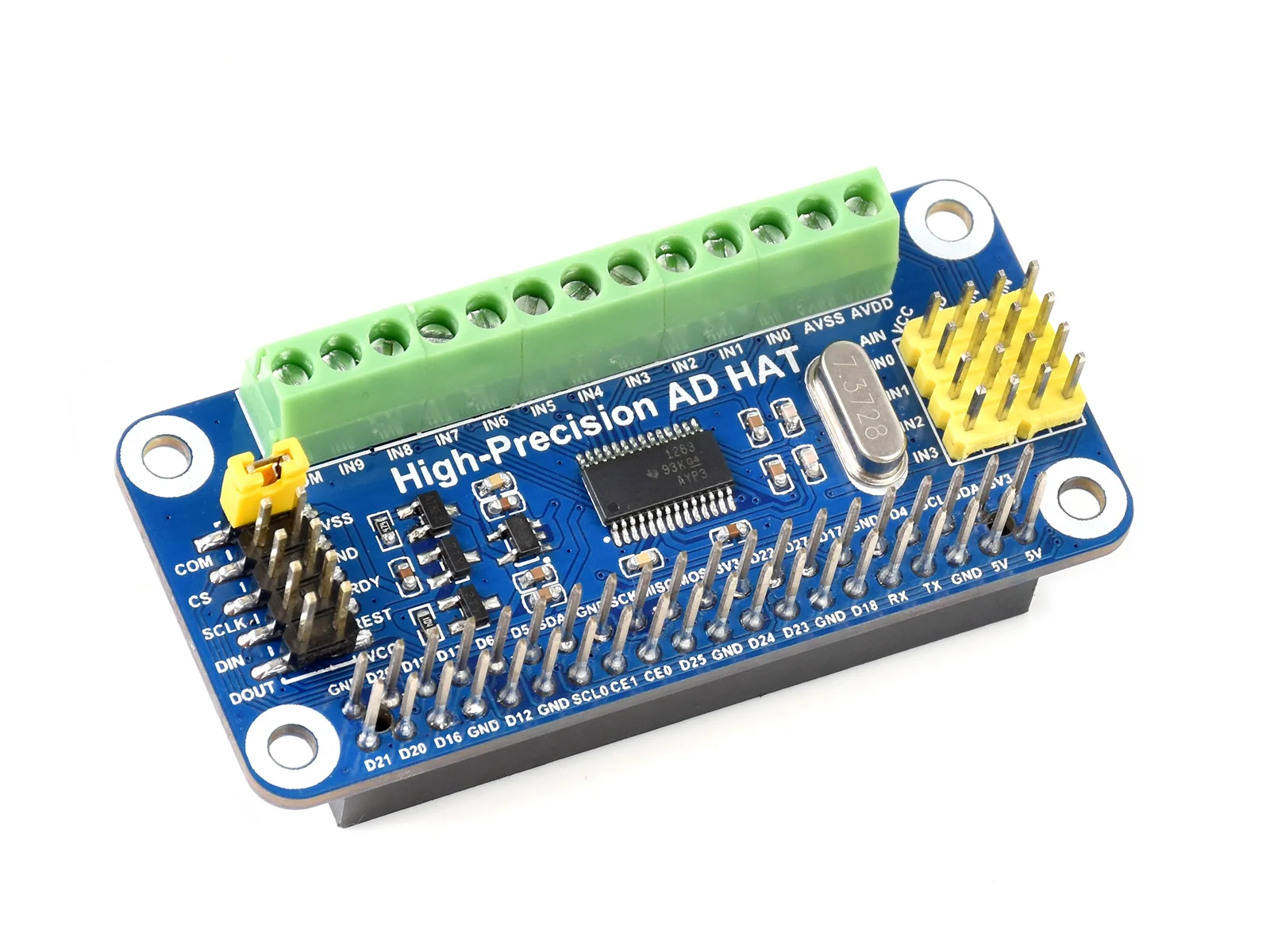

Wavesare-chapéu ad de Alta Precisão Chapéu para Raspberry pi e Jetson Nano Ads1263 10-ch 32 Bits Adc
Original price was: R$ 266,14.R$ 231,53Current price is: R$ 231,53.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro Demonstração
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Número do Modelo | High-precision AD HAT |
| Tipo de Placa Demo | Braço |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |
| Resolution | 32 Bits |
| Input Channels | 10 |
| BUS | SPI |
| Input Voltage Range (max) | 2.5v, 5V |
| Input Voltage Range (min) | -2.5v, 0V |
DESCRIÇÃO
Chapéus do ANÚNCIO da elevada precisão para o pi da framboesa, ADS1263 10-Ch CAD de 32 bits
Compatível Com Raspberry Pi Series E Jetson Nano
-
Adota o chip ADS1263, baixo ruído, deriva de baixa temperatura, 10-ch 32 bits de alta precisão ADC (entrada diferencial 5-ch), 38,4 kSPS Taxa máxima de amostragem
Com ADC auxiliar de 24 bits incorporado, sinal de teste ADC interno, IDAC, tensão de referência interna 2,5 V, multiplexação 8x GPIO, PGA (32 vezes Max) -
Entrada de cabeçalho AD integrada, compatível com pinagem do sensor Waveshare, para conectar tipos de módulos sensores
-
Entrada terminal parafuso AD a bordo, permite conectar sinal analógico e fonte de alimentação analógica, interface de uso geral
-
Cabeçalho de controle a bordo, facilita o controle do módulo por outros hosts em adicional ao Raspberry Pi
-
Circuito RTD de três fios (detector de temperatura do resistor), permitido soldando o resistor 0R
|
RESOLUÇÃO |
32 bocados |
CANAIS DE ENTRADA |
10 |
|
TAXA DE AMOSTRAGEM (MAX) |
38,4 kSPS |
MAGNIFICAÇÃO PGA (MAX) |
32 |
|
AUTOCARRO |
SPI |
ESTRUTURA |
Delta Sigma |
|
TIPO DE ENTRADA |
Diferencial, único-fim |
TENSÃO DE REFERÊNCIA |
Interno, externo |
|
GAMA DE TENSÃO DE ENTRADA (MAX) |
2,5 V, 5V |
GAMA DE TENSÃO DE ENTRADA (MIN) |
-2,5 V, 0V |
Habilitar alta precisão AD Conversion Capability para o seu Raspberry Pi
10-Ch 32-Bit Alta Precisão ADC
Para conectar tipos de módulos do sensor analógico, compatível com o sensor Waveshare Pinout
Para conectar o sinal analógico e a fonte de alimentação analógica, uso geral
1. Cabeçalho Raspberry Pi GPIO
Para conectar o Raspberry Pi
2. Entrada do ANÚNCIO (terminal do parafuso)
Finalidade geral
3. Entrada AD (cabeçalho)
Para conectar módulos sensores, compatível com o padrão Waveshare
Entrada 4.Control (cabeçalho)
Permite que seja controlado por outros hosts
5.Power configuração resistor
6.RTD configuração resistor
7.ADC referência à terra configuração
COM é usado como terminal de entrada negativa no modo de entrada AD single-end, conecte-o ao GND ou tensão de referência externa
8.7.3728M cristal
Seção fonte 9.Power
10. seção RTD
11. Entrada filtragem seção
12.ADS1263
32 bits de alta precisão ADC, 10-ch (entrada diferencial 5-ch)
1. Quadro Demonstração – Comprimento cm : 13cm
* Recursos para diferentes produtos podem variar, por favor verifique a página wiki para confirmar os recursos realmente fornecidos.
Conteúdo do pacote
Peso:0,023 quilogramas
-
AD HAT x1 de alta precisão
-
RPi parafusos pack (2PCS) x1
