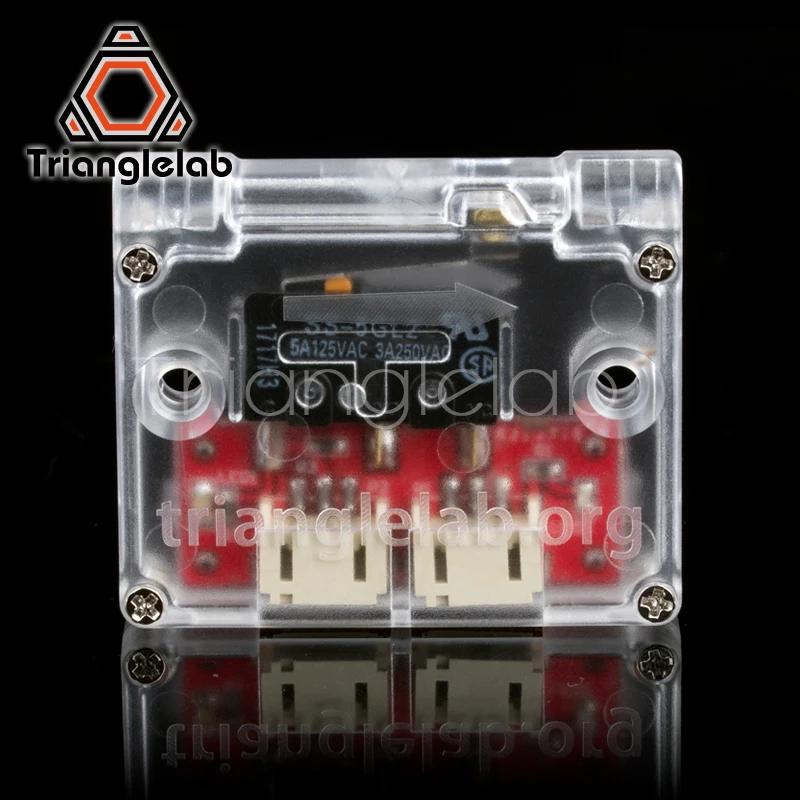

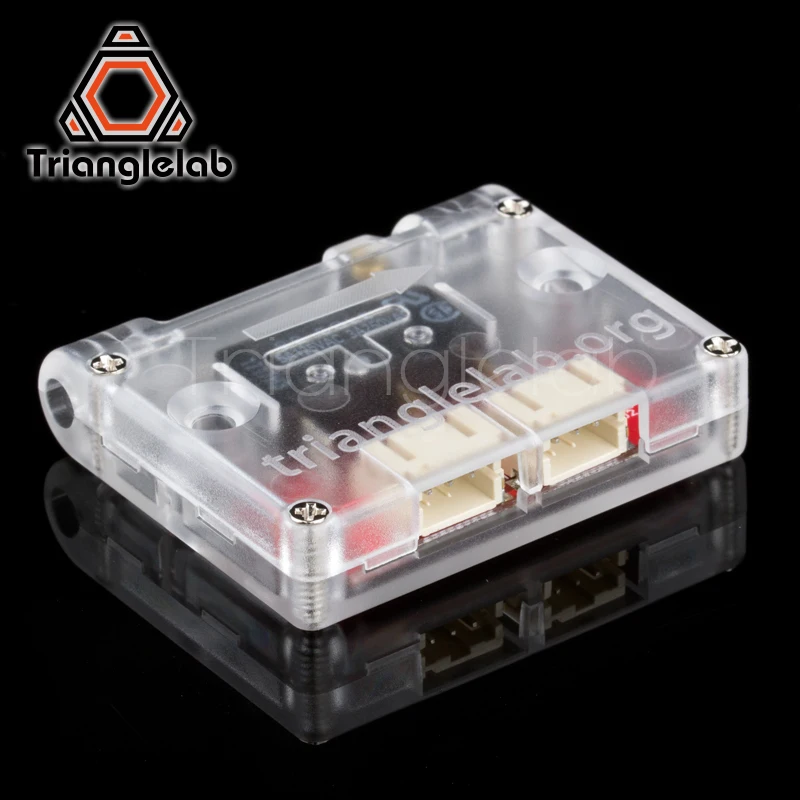

Trianglelab-sensor da Detecção do Filamento para a Impressora 3d Detecção Material Módulo 1.75 mm Módulo da Detecção do Filamento

Este filamento correr para fora unidade do sensor é projeto para detectar se sua impressão é executado fora do filamento.

Durante a impressão se a unidade detectou que há fora do filamento enviará um sinal à placa principal.

Com as configurações corretas do firmware, a impressão será pausada até que o operador recarregue o filamento e retome a impressão.

Trabalha com todos os materiais disponíveis; flexível, claro, opaco, enchido, etc.

A unidade pode lidar com tantos filamentos simultaneamente. Assim que um deles estiver faltando, a unidade enviará uma mensagem para o próximo, até a sua placa principal.

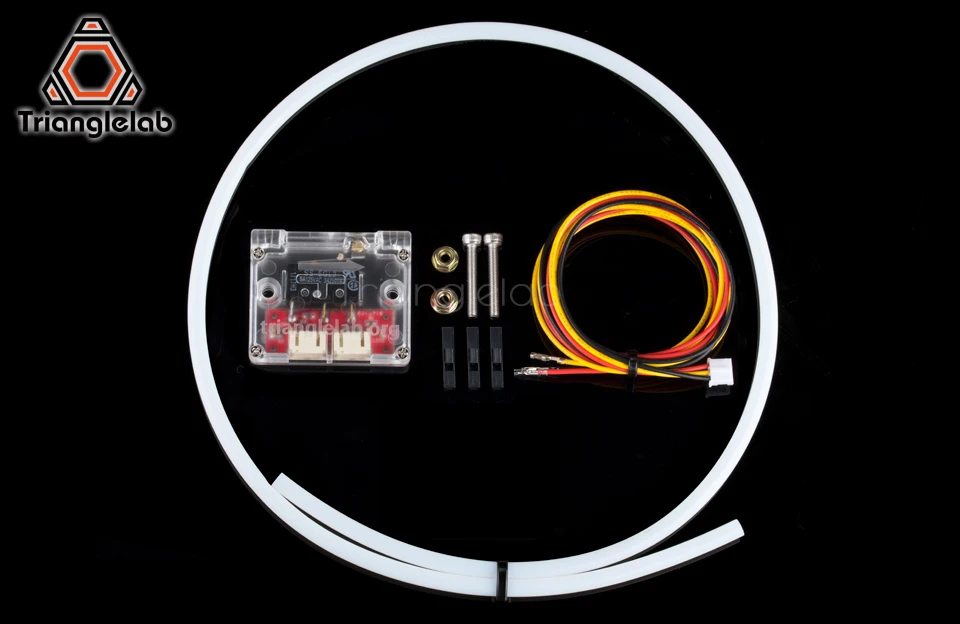

Dois parafusos são fornecidos para que você possa instalá-lo onde quiser.

Funciona com praticamente qualquer impressora.

Injeção durável modelagem invólucro e componentes grau industrial.

Tensão alimentação 3.3-5V

Temperatura operacional inferior a 80 ?

Diâmetro do filamento 1.75MM(1-2MM)

Presença do filamento BAIXO

Filamento Ausente ALTO (igual a Tensão de Alimentação)

Instale por favor a unidade após o carretel e antes sua extrusora.

Corrigi-lo em sua impressora e junto com o caminho do filamento é recomendado.

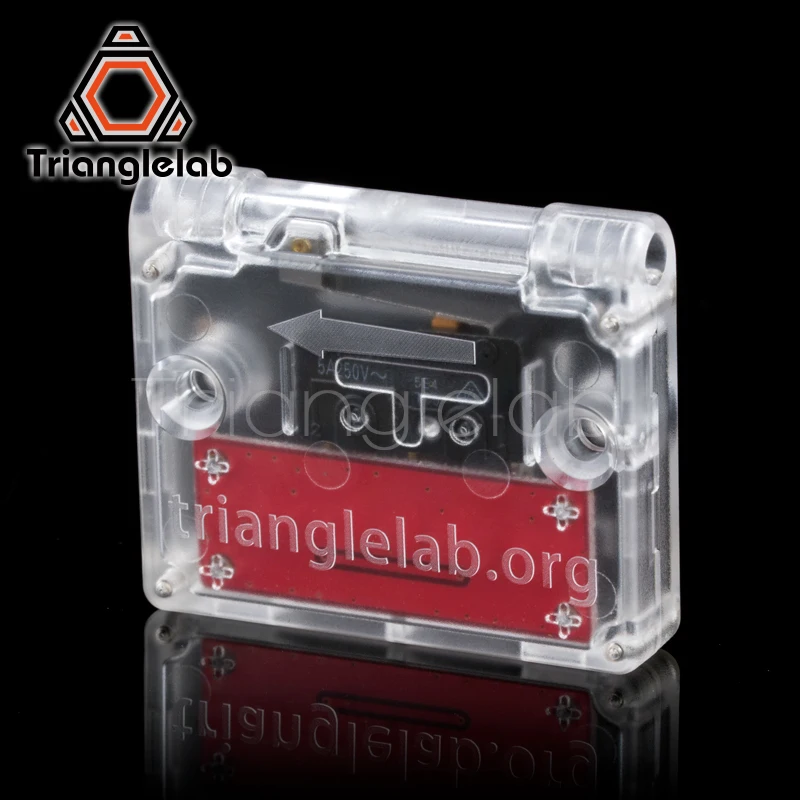

• Preste atenção na direção indicada pela seta no corpo.

Inserido o tubo PTFE de 4mm em ambos os lados da unidade para guiar o filamento e ajudar a reduzir o atrito.

1. Cheap Peças e Acessórios em 3d

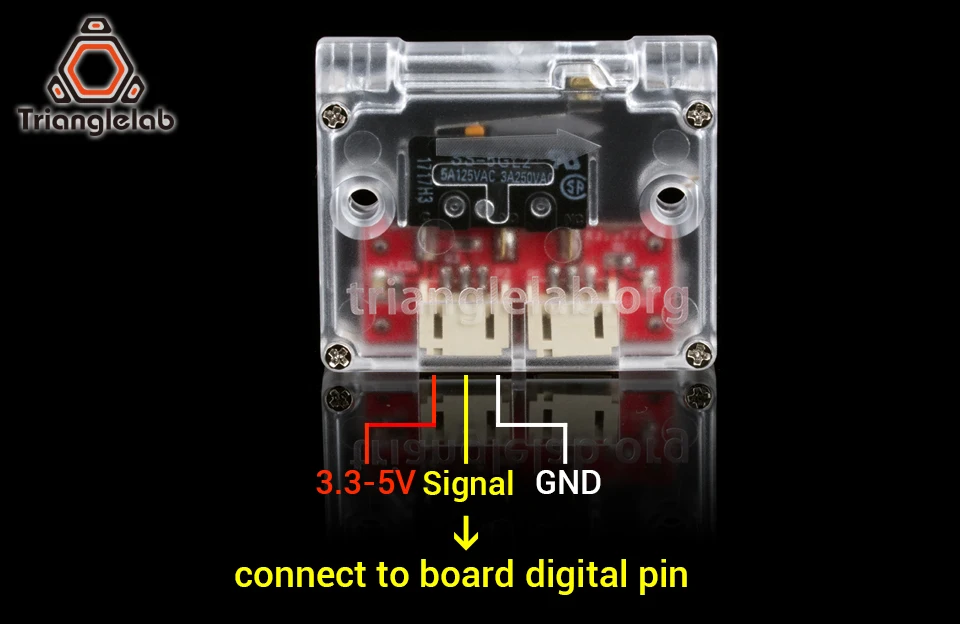

Cor do cabo:

Vermelho 3-5V

Sinal amarelo/azul

GND preto

Conexões:

Servo pinos sempre têm os pinos certos: 5V, terra e sinal.

A maioria dos pinos endstop terá os mesmos 3 pinos, e às vezes apenas Signal e Ground. Se você tiver apenas esses dois, deve haver um 5V em outro lugar em sua placa principal.

Em teoria você pode escolher qualquer entrada pinos em sua placa principal para o sinal.

Expansão:

Se você quiser instalar mais de uma unidade na mesma impressora basta conectar a unidade um ao outro, em seguida, conectar à placa principal no final. Eles apenas conexão paralela no nível do circuito.

Portanto, a saída do sinal não pode dizer qual deles está esgotado, mas você pode verificar o LED piscando na unidade para descobrir.

2. Peças e Acessórios em 3d

3. Trianglelab-sensor da Detecção do Filamento para a

Verifique se o firmware tem o recurso de runout do filamento, você precisa do Marlin 1.0. 0-RC7 ou mais recente. Se você estiver usando uma versão mais antiga, contate o fabricante da impressora 3D ou atualize a configuração do firmware manualmente.

4. Cheap Peças e Acessórios em 3d

Verifique se o firmware tem o recurso de runout do filamento, você precisa do Repetier 0.92.9 ou mais recente. Se você estiver usando uma versão mais antiga, entre em contato com o fabricante da impressora 3D ou atualize a configuração do firmware manualmente.

Configuração. h

# Define EXT0_JAM_PIN [ENTRADA PIN DIGITAL]

# Definir JAM_METHOD 3

# Define JAM_ACTION 1

5. Peças e Acessórios em 3d

Pausa quando fora do filamento

Essa configuração permite que você use um pino para detectar quando a máquina está sem filamento. Quando o interruptor é atingido pelo filamento que não está presente, a máquina é colocada em pausa.

Outro interruptor é configurado para permitir que você retome a máquina uma vez que o botão é pressionado.

A configuração adicional permite que você especifique comandos que são executados quando a máquina suspende e quando ela retoma.

Switch. filamentout.enable true # Ativar este módulo

Switch. filamentout.input_pin 1.30 ^ # Pin onde filamento fora botão está conectado

Switch. filamentout.output_on_command suspender # Suspender comando

Switch. resume.enable true # Ativar este módulo

Switch. resume.input_pin 1.31 ^ # Pin onde o botão retomar está conectado

Switch. resume.output_on_command retomar # Retomar comando

After_suspend_gcode G91_G0E-5_G0Z10_G90_G0X-50Y-50 # Gcode para executar após suspender, retrair e tirar a cabeça do caminho

Before_resume_gcode G91 _ G1E1 _ G90 # Gcode para executar após temp é atingido mas antes retomar-fazer um prime
