Ficha técnica do produto
Características
Especificações
Número do Modelo
Tl-pt1000
Tipo de Item
Termistor
Nome da Marca
Trianglelab
Origem
CN (origem)
Se você precisa de enviar UPS/Fedex/TNT/DHL, contacte-nos por favor. Nós precisamos de discutir o frete com você.
O trianglelab sempre se preocupou com a qualidade do produto. Estamos desenvolvendo produtos e trabalhando duro para melhorar a qualidade. Nós não vamos abandonar a nossa reputação por causa de muitos produtos baratos no mercado. Acredita-se que apenas produtos de alta qualidade podem garantir a qualidade do seu trabalho e trazer segurança ao seu trabalho.
Alguns de nossos produtos podem ser mais caros do que outros, mas acredite em nossa qualidade e acredite que você não se arrependerá quando receber a mercadoria.
Trianglelab Termistor Cartrodge PT1000 para v6 hotend bloco aquecedor v6 Apoio máximo a 450 graus para bloco aquecedor vulcão.

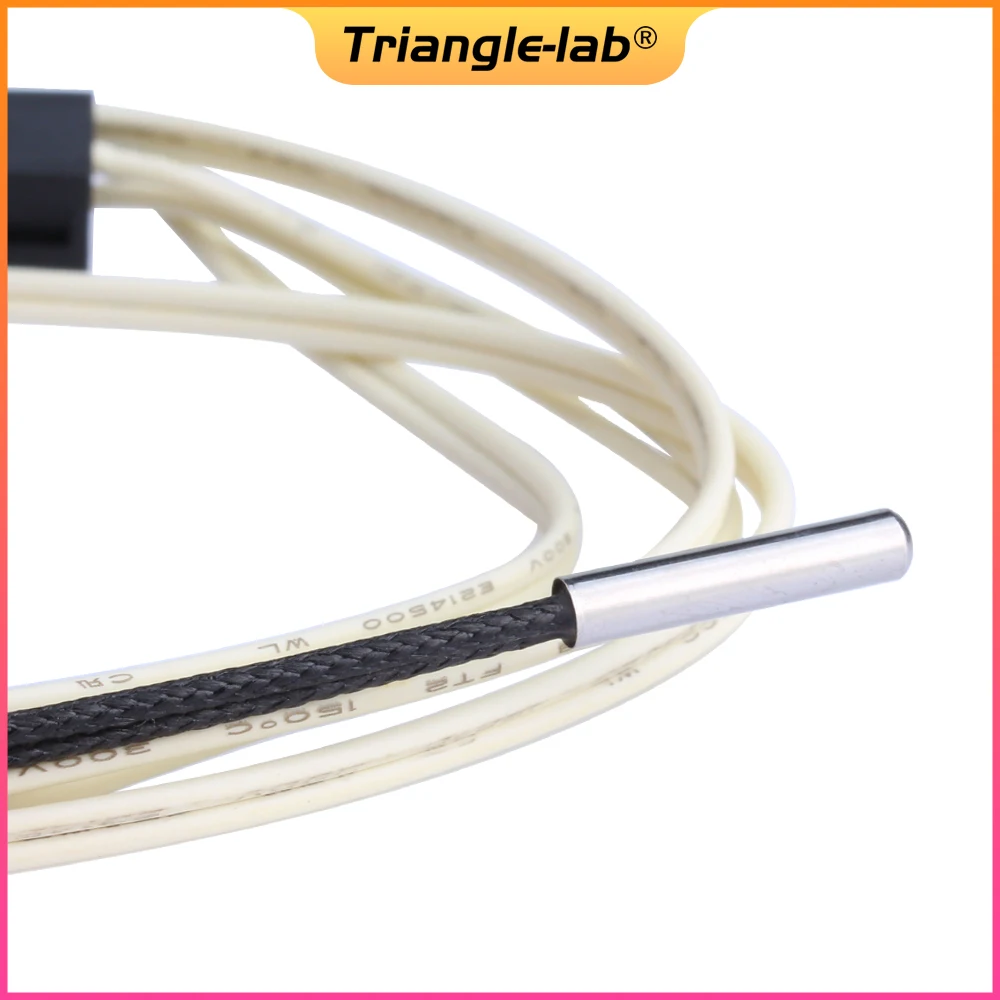

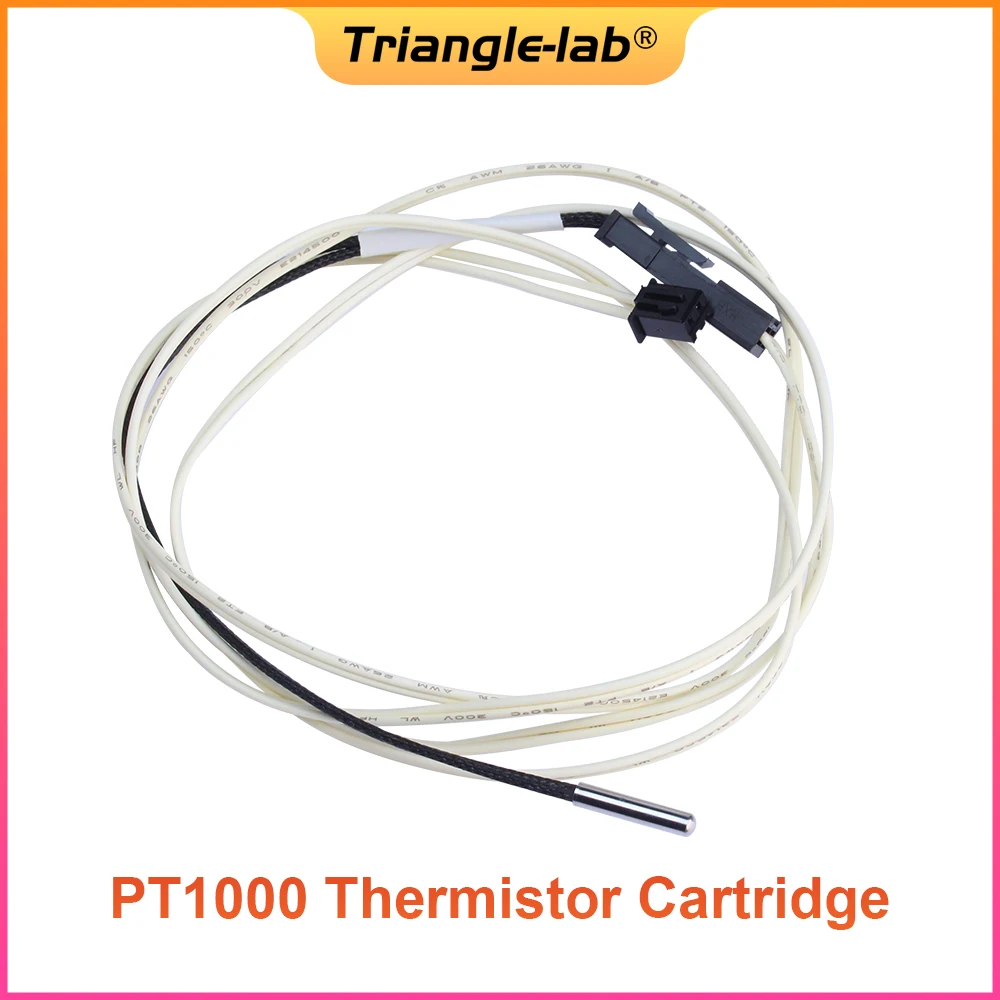

Termistor Trianglelab Cartucho PT1000 Até 450 graus.
* Compatível V6 Aquecedor Bloco (NOVO)
* Compatível Vulcão Aquecedor Bloco
* O sensor PT1000 não é compatível com a motherboard Lerdge K
Configuração do firmware do ?Marlin:
Conecte diretamente à interface térmica da placa de controle e determine qual escolher de acordo com o resistor de pull-up da interface. Na maioria dos casos é 4.7K ohms, por favor verifique o manual da placa-mãe para obter detalhes.
* 1010 : Pt1000 com 1kΩ pullup
* 1022 : Pt1000 com 2.2kΩ pullup
* 1047 : Pt1000 com pullup 4.7kΩ
?Documentação Klipper:
Sensor PT1000 diretamente conectado. Os seguintes parâmetros estão disponíveis nas seções do aquecedor que usam um desses sensores.
Sensor_type: PT1000
Sensor_pin:
# Pino de entrada analógico conectado ao sensor. Esse parâmetro deve ser
# Fornecido.
# Resistor pullup_: 4700
# A resistência (em ohms) do pullup ligado ao sensor. O
Os sensores PT1000 são capazes de medir temperaturas mais altas do que os termistores-até 400 ° C, e são mais precisos do que os termistores e os termopares em geral.
Os sensores PT1000 podem substituir diretamente os termistores em sua impressora sem adicionar uma placa amplificadora como os sensores do PT100.
Mas whith o padrão 4.7K resistência pullup a bordo você terá menor resolução do que outros sensores.
Os sensores PT1000 são compatíveis com a maioria dos firmwares no campo.
Sensores PT1000 são potencialmente um bom custo e compromisso de desempenho entre termistores e sensores PT100.
Se você quiser liberar as habilidades potenciais dos sensores PT1000, você precisa substituir o resistor 4.7Kpullup dos pinos do termistor por um resistor de 1K 0.1%.
Temperatura operacional faixa 0-450 graus

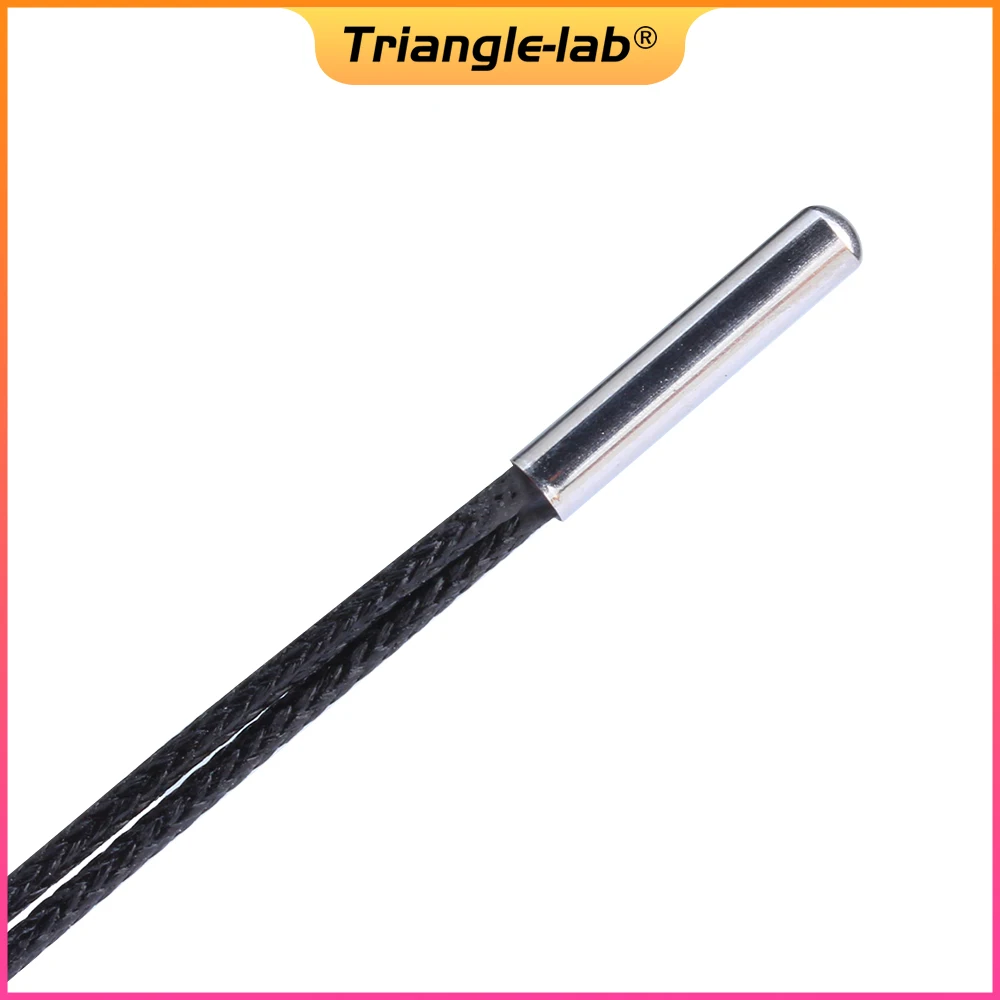

Dimensão do cartucho do metal 3MM diâmetro 15MM comprimento

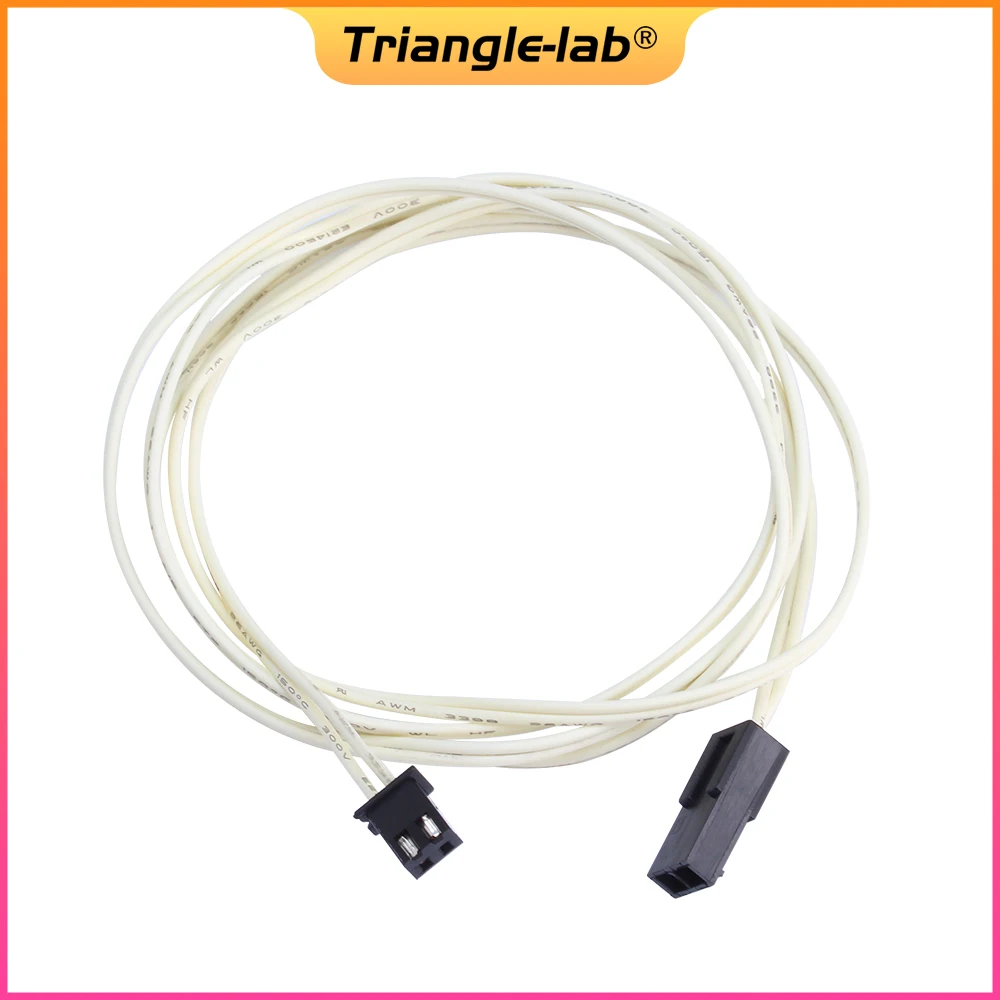

Chumbo 1 Metro comprimento fibra De Vidro Fio resistente a altas temperaturas
CARTA DE VALOR DE RESISTÊNCIA POR 1C PT1000:
Especificações do termistor:
1 x seneor PT1000 com cartucho selado com metal
3x1K 0.1% SMD Resistores 0603 pacote
1x2P 2.54MM fio Terminal

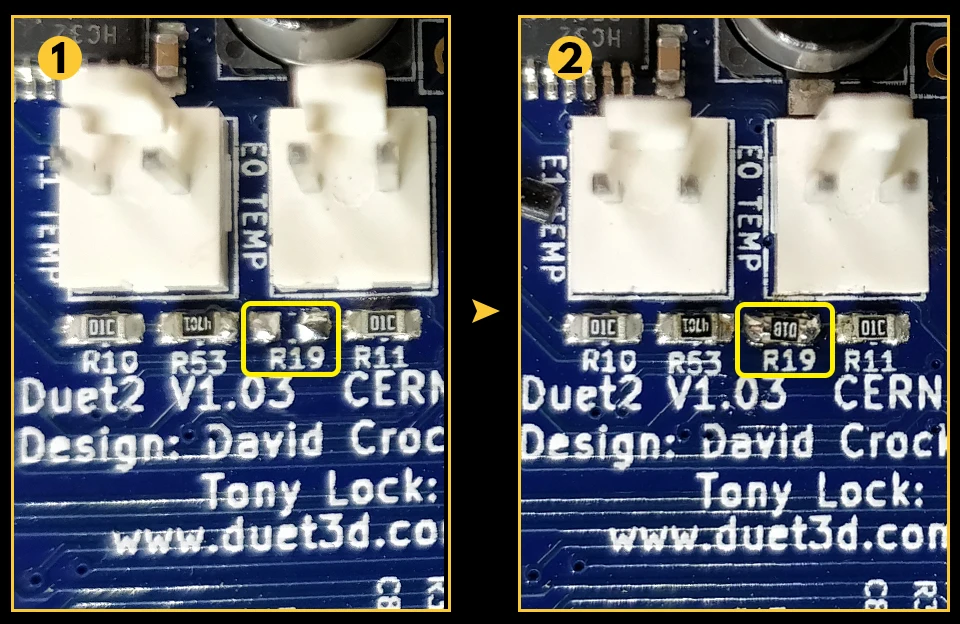

Para duet2 Wifi, firmware 3.1, seetings da seguinte forma:
M308 S1 P “e0temp” Y “pt1000” R2000; dois resistores 1K em série para melhor precisão
Espadim:
Padrão 4.7 resistor Kpullup por favor escolha sensor ‘1047’
Se você substituiu o pullup com o resistor 1K escolhe por favor o sensor ‘1010’
Configuração. h:
* 1047 : Pt1000 com pullup 4k7
* 1010 : Pt1000 com 1k pullup (não padrão)
# Definir TEMP_SENSOR_0 1010
# Definir TEMP_SENSOR_1 0
# Definir TEMP_SENSOR_2 0
# Definir TEMP_SENSOR_3 0
# Definir TEMP_SENSOR_4 0
# Define TEMP_SENSOR_BED 1
Termistortable_1010.h:
// Pt1000 com pullup 1k0
Const short temptable_1010[][2] PROGSEM = {
PtLine( 0, 1000, 1000)
PtLine( 25, 1000, 1000)
PtLine( 50, 1000, 1000)
PtLine( 75, 1000, 1000)
PtLine(100, 1000, 1000)
PtLine(125, 1000, 1000)
PtLine(150, 1000, 1000)
PtLine(175, 1000, 1000)
PtLine(200, 1000, 1000)
PtLine(225, 1000, 1000)
PtLine(250, 1000, 1000)
PtLine(275, 1000, 1000)
PtLine(300, 1000, 1000)
PtLine(325, 1000, 1000)
PtLine(350, 1000, 1000)
PtLine(375, 1000, 1000)
PtLine(400, 1000, 1000)
PtLine(425, 1000, 1000)
PtLine(450, 1000, 1000)
};
Termistortable_1047.h:
// Pt1000 com pullup 4k7
Const short temptable_1047[][2] PROGSEM = {
// Apenas alguns valores são necessários, pois a curva é muito plana
PtLine( 0, 1000, 4700)
PtLine( 50, 1000, 4700)
PtLine(100, 1000, 4700)
PtLine(150, 1000, 4700)
PtLine(200, 1000, 4700)
PtLine(250, 1000, 4700)
PtLine(300, 1000, 4700)
PtLine(350, 1000, 4700)
PtLine(400, 1000, 4700)
PtLine(450, 1000, 4700)
};
Trabalhando nisso, por favor, consulte
Você pode escolher PT100 e placa de amplificador em vez disso, se você precisar de mais de 300C temperatura.
DICAS:Você pode usar o pino de entrada de temperatura P0.23-P0.26 remova o resistor de pullup desse pino. Quando você conecta a placa do amplificador PT100 ao seu smoothieboard ou MKS SBASE.(já testamos que funciona)
HectoproxinaDocumentação Klipper:
-A.

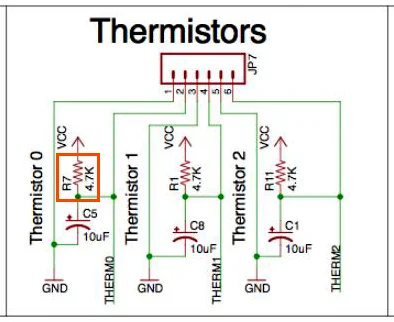

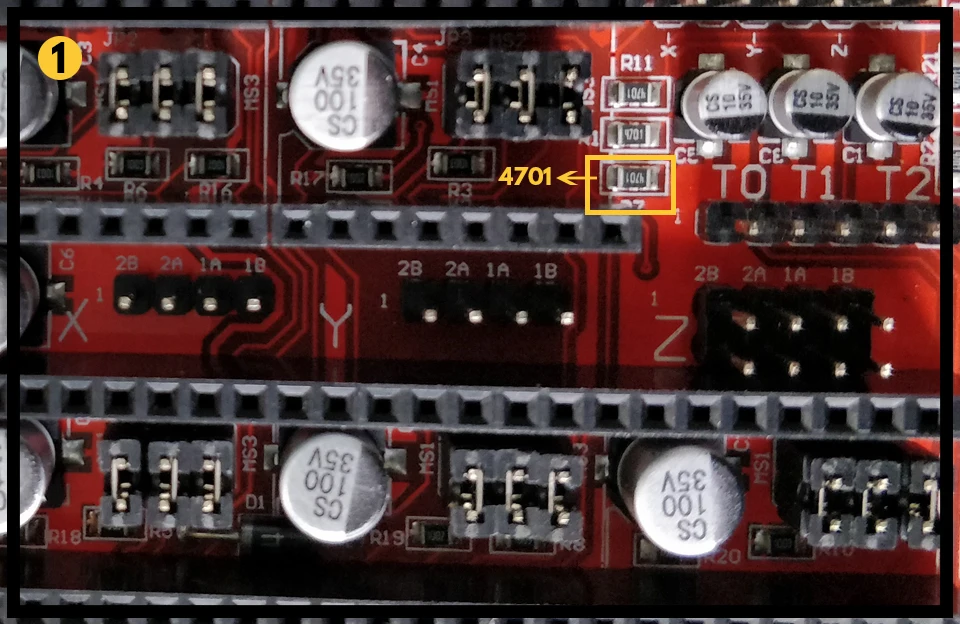

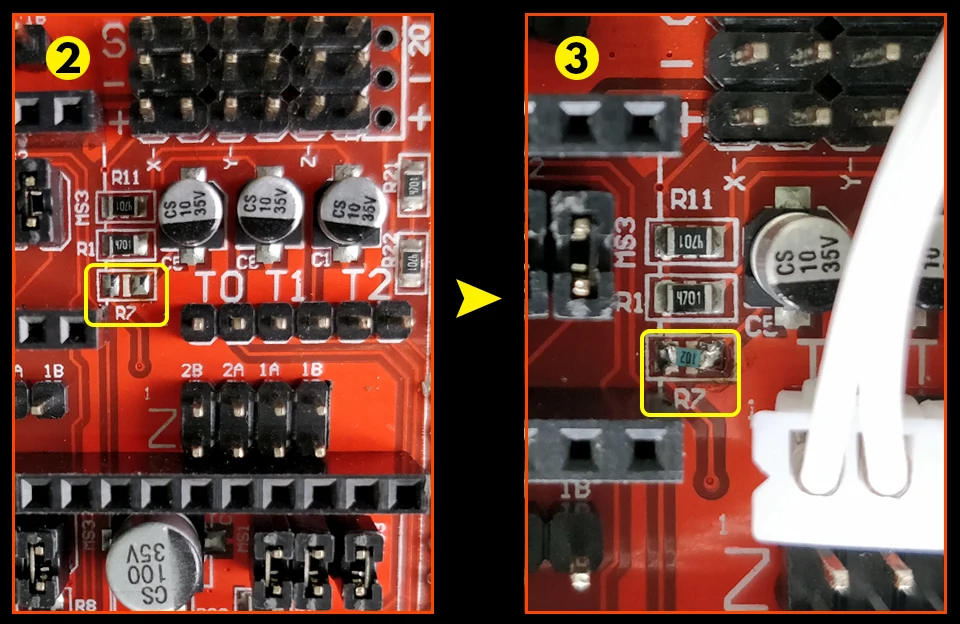

1. Tente encontrar qualquer resistor de 472 ou 4701 marcas ‘Rx’ perto dos terminais de entrada do termistor.
2. Meça os 2 pinos do terminal com um multímetro, um pino deve ser curto para GND/AGND, um deve ser curto para a extremidade do resistor de pullup
3. Substitua por seu ferro de solda e habilidades
4. Conecte o sensor PT1000 como o termistor normal
5. Faça a alteração no seu firmware
6. Se tudo correr bem a impressora deve mostrar a temperatura ambiente
***-***
