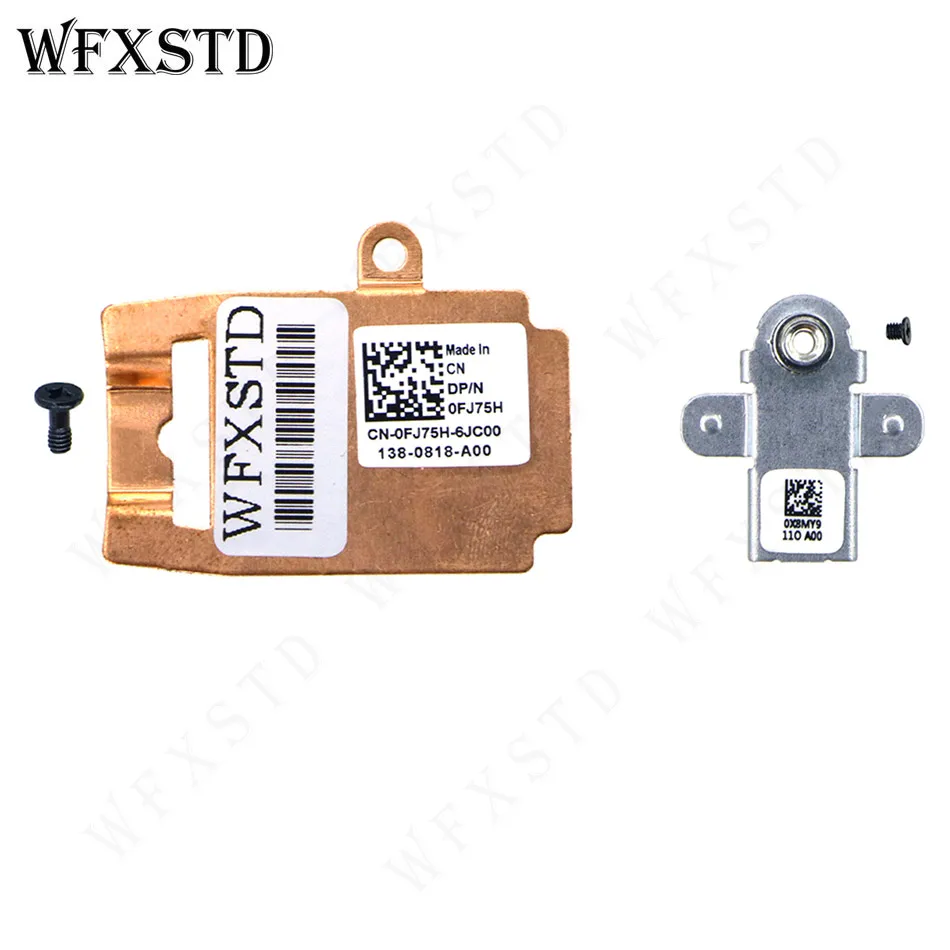

Removendo a unidade de estado sólido 2230 no slot SSD um

Pré-requisitos

1. Siga o procedimento em Antes de trabalhar no computador.

2. Remova a tampa base.

NOTA

1. Este procedimento aplica-se apenas a computadores enviados com uma unidade de estado sólido 2230 instalada no slot SSD 1.

2. Dependendo da configuração solicitada, seu computador pode suportar 2230 unidade de estado sólido ou 2280 unidade de estado sólido no slot SSD um.

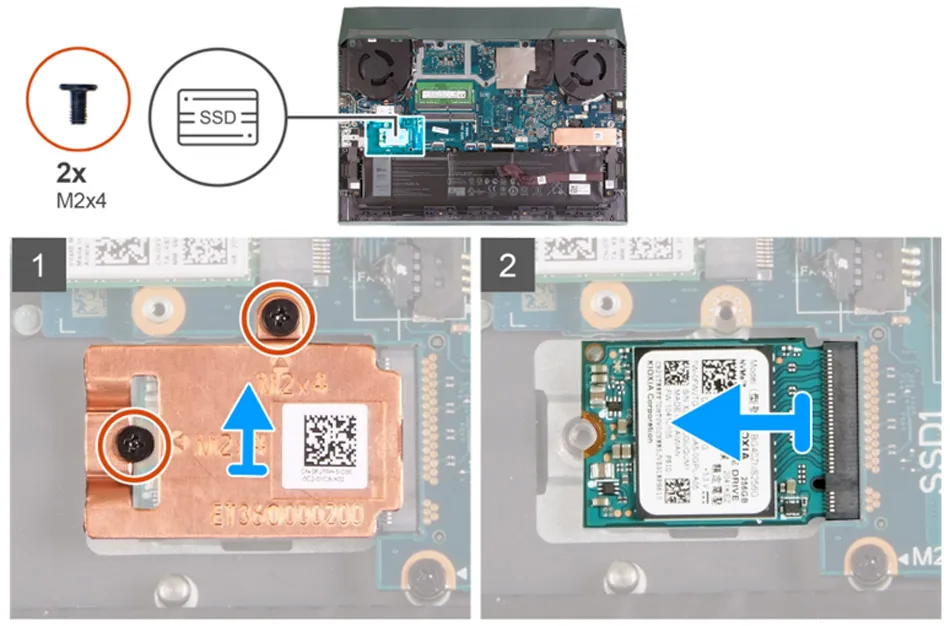

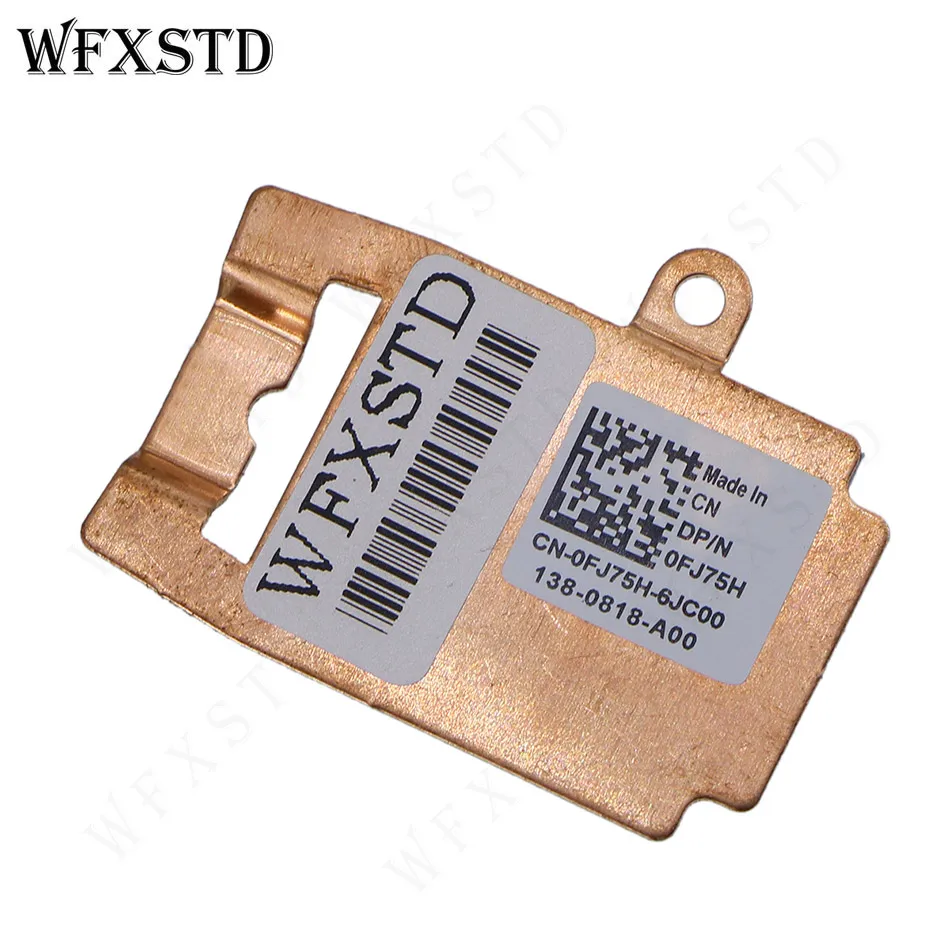

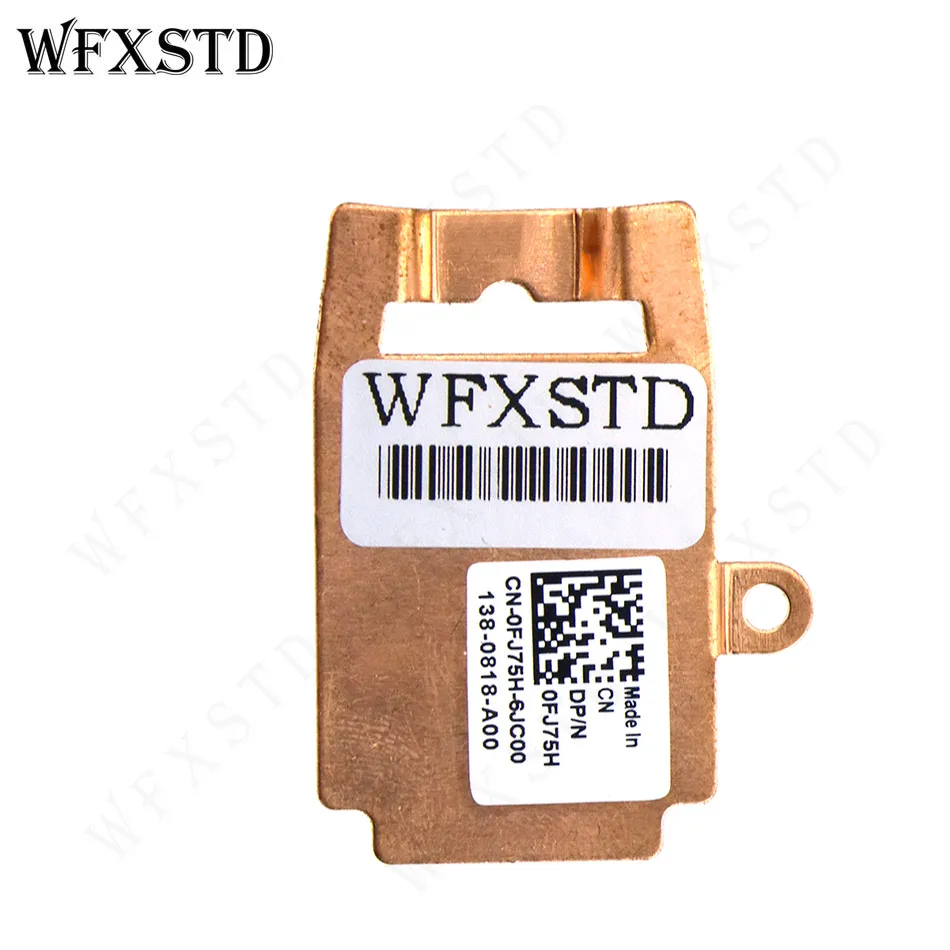

A imagem a seguir indica o local da unidade de estado sólido 2230 instalada no slot SSD 1 e fornece uma representação visual do procedimento de remoção.

Passos

1. Remova os dois parafusos (M2x4) que prendem a blindagem térmica à unidade de estado sólido e à placa de sistema.

2. Levante o escudo térmico do conjunto do descanso de palma e teclado.

3. Deslize e levante a movimentação de estado sólido fora do entalhe na placa de sistema.

16. Beauty e Health

Instalando a unidade de estado sólido 2230 no slot SSD um

Pré-requisitos

Se você estiver substituindo um componente, remova o componente existente antes de executar o procedimento de instalação.

NOTA

1. Este procedimento aplica-se apenas a computadores enviados com uma unidade de estado sólido 2230 instalada no slot SSD 1.

2. Dependendo da configuração ordenada. seu computador pode suportar 2230 unidade de estado sólido ou 2280 unidade de estado sólido no slot SSD um.

Se você quiser substituir o seu cartão 2230 com um cartão 2280. Veja o procedimento para mover a montagem do parafuso e instalar 2280 sólido-statedrive.

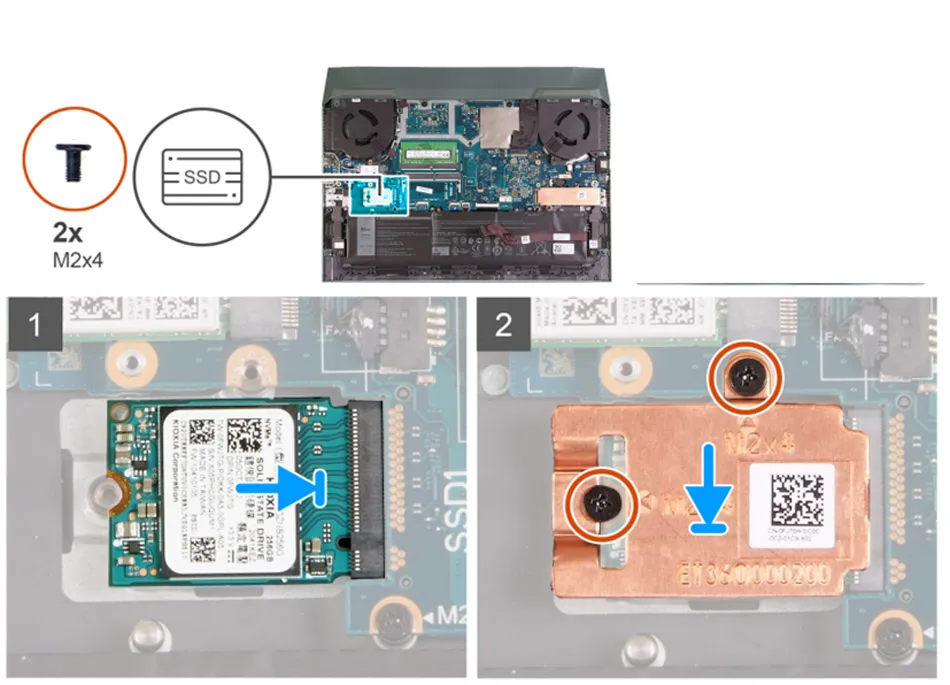

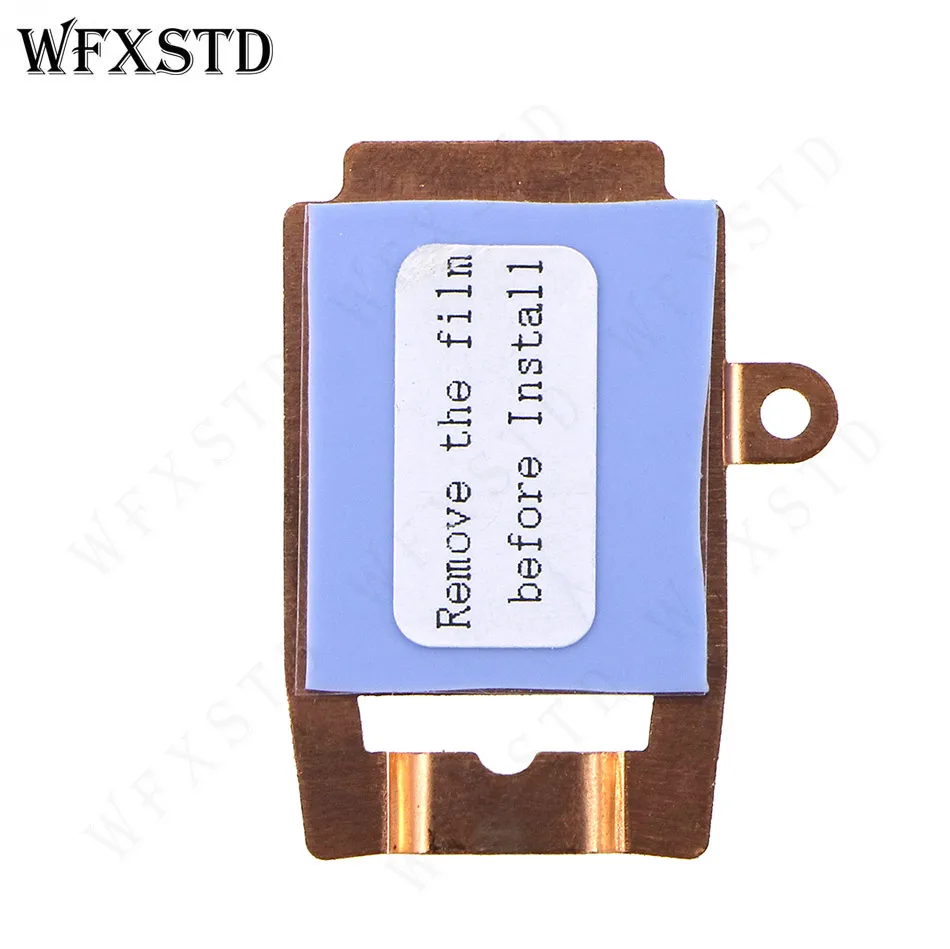

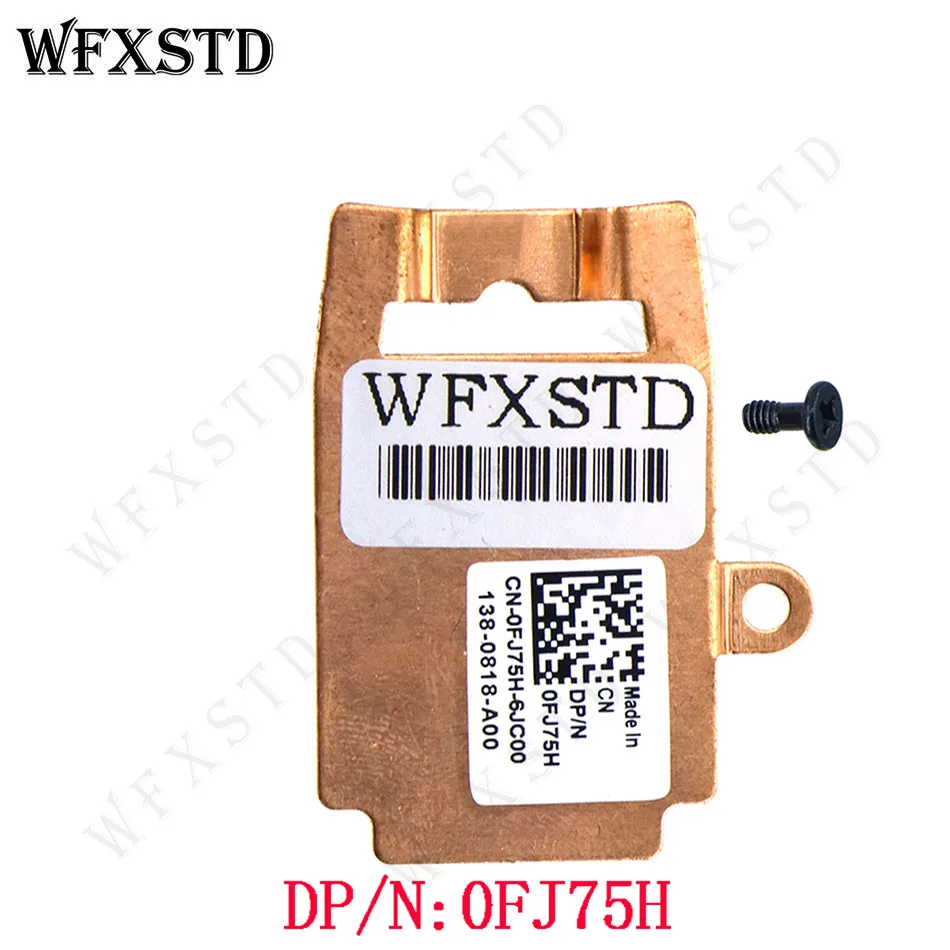

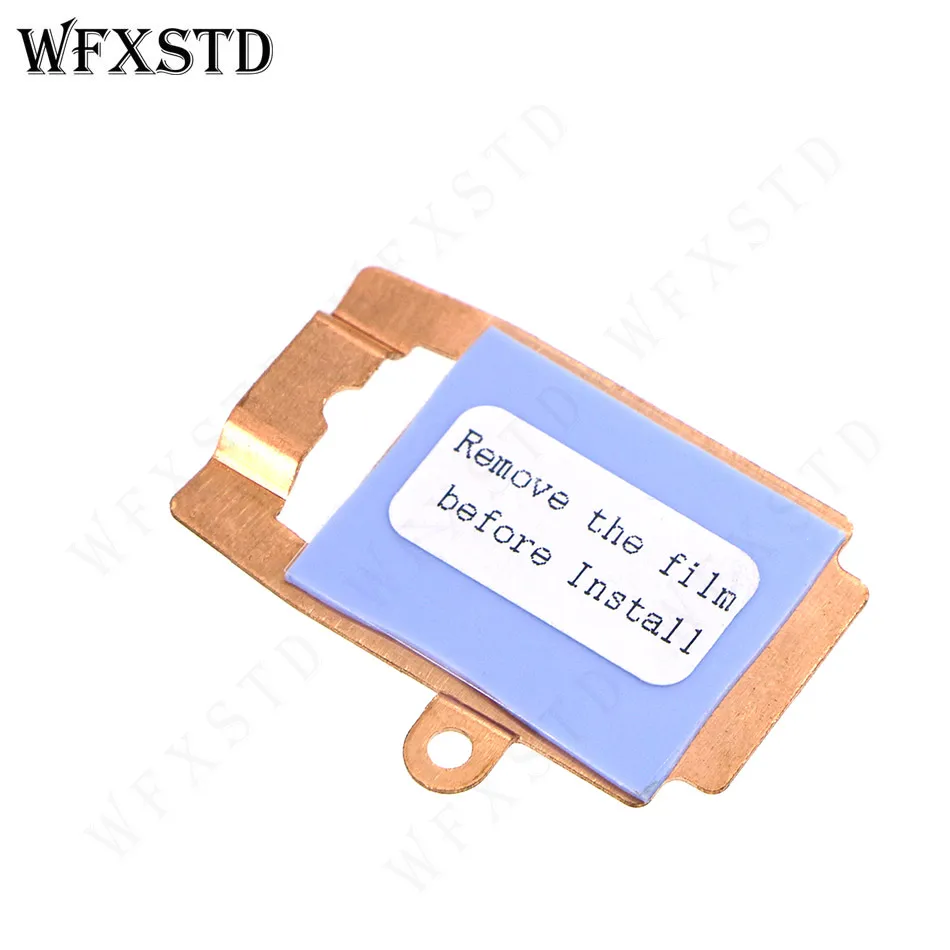

A imagem a seguir indica o local da unidade de estado sólido 2230 instalada no slot SSD 1 e fornece uma representação visual do procedimento de instalação.

Passos

1. Alinhe os entalhes na unidade de estado sólido com a guia no slot da unidade de estado sólido.

2. Deslize a unidade de estado sólido no slot de unidade de estado sólido.

3. Coloque o escudo térmico na unidade de estado sólido.

4. Alinhe os furos do parafuso na blindagem térmica com os furos do parafuso na unidade de estado sólido e na placa do sistema.

5. Substitua os dois parafusos (M2x4) que prendem a blindagem térmica à unidade de estado sólido e à placa do sistema.

17. Phones e Accessories

Próximos passos

1. Instale a tampa base.

2. Siga o procedimento em Após trabalhar dentro do computador.

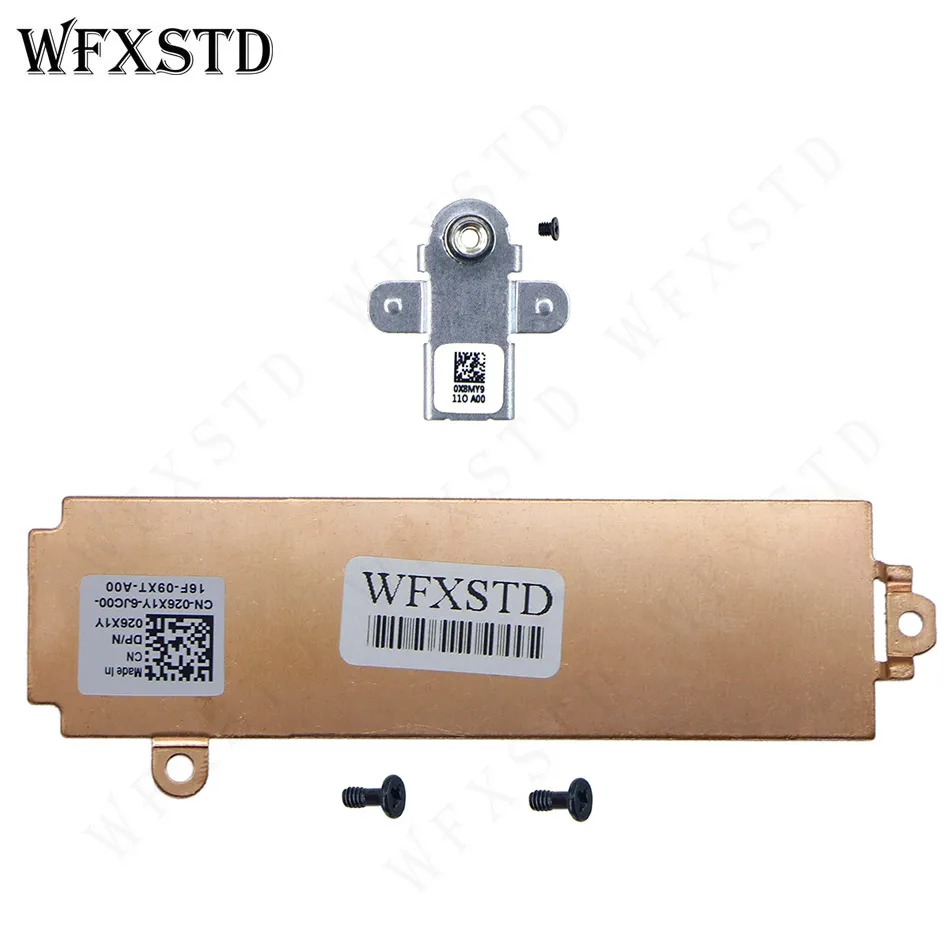

Removendo a unidade de estado sólido 2280 no slot SSD dois

Pré-requisitos

1. Siga o procedimento em Antes de trabalhar no computador.

2. Remova a tampa base.

NOTA

1. Este procedimento é aplicável apenas aos computadores enviados com uma unidade de estado sólido 2280 instalada no slot SSD dois.

2. Dependendo da configuração solicitada, seu computador pode suportar 2230 unidade de estado sólido ou 2280 unidade de estado sólido no slot M.2 dois.

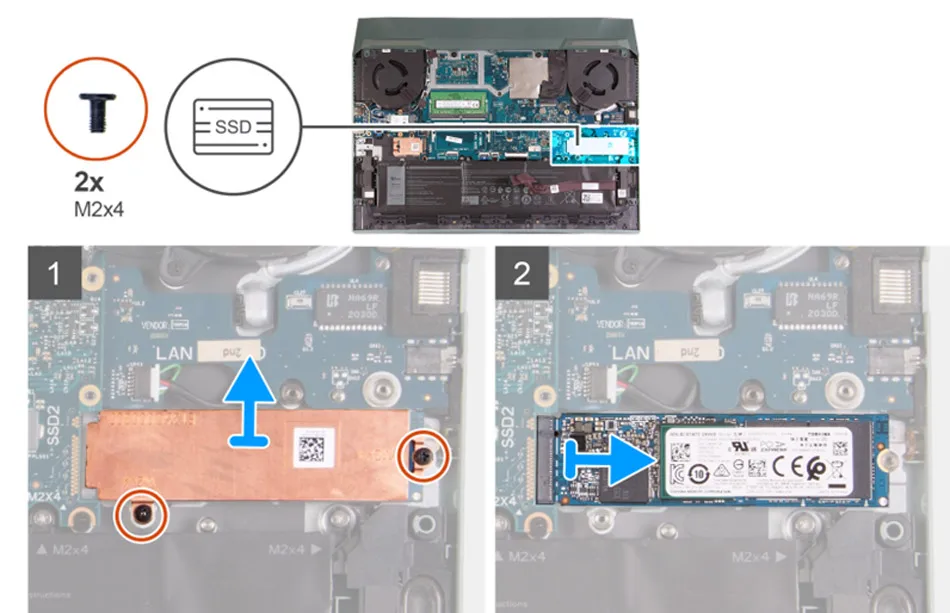

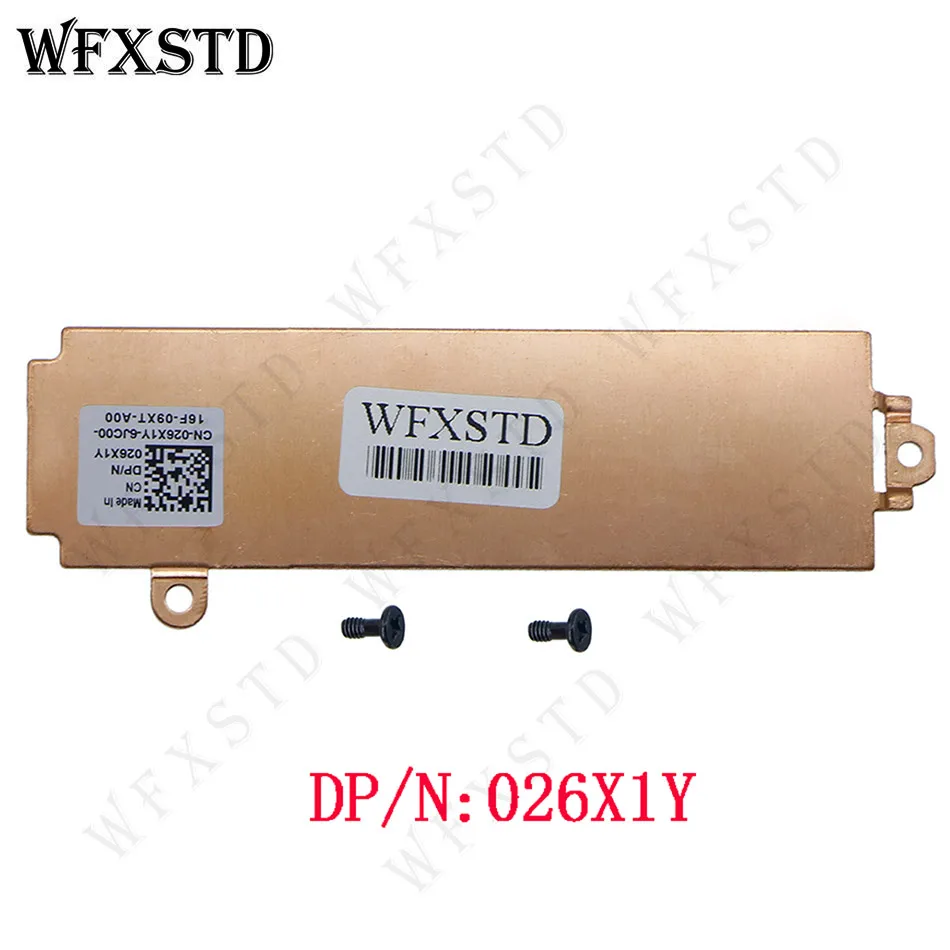

A imagem a seguir indica a localização da unidade de estado sólido 2280 instalada no slot M.2 dois e fornece uma representação visual do procedimento de remoção.

Passos

1. Remova os dois parafusos (M2x4) que prendem a blindagem térmica à placa do sistema e ao suporte de palma e montagem do teclado.

2. Levante o escudo térmico do conjunto do descanso de palma e teclado.

3. Deslize e levante a movimentação de estado sólido fora do entalhe da movimentação de estado sólido na placa de sistema.

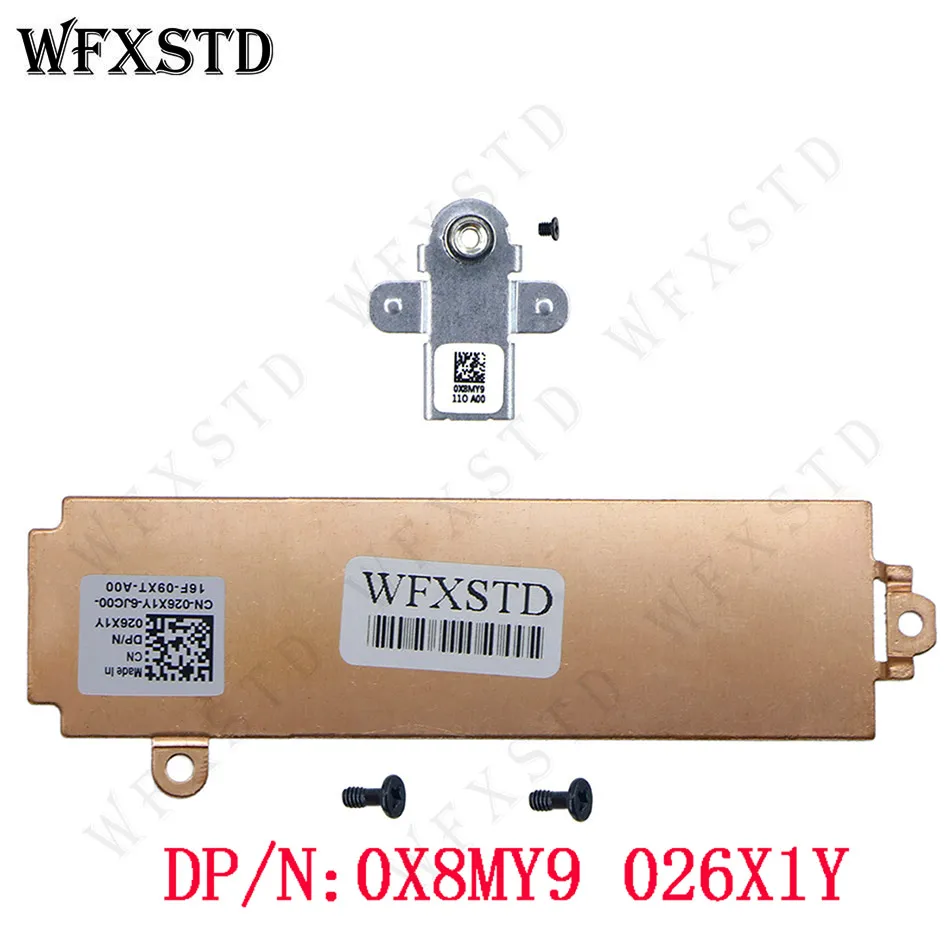

18. 5515 Ssd X8my9 Fj75h 26x1y 0x8my9 0fj75h 026x1y Novo

Instalando a unidade de estado sólido 2280 no slot SSD dois

Pré-requisitos

Se você estiver substituindo um componente, remova o componente existente antes de executar o procedimento de instalação.

NOTA

1. Este procedimento aplica-se apenas a computadores enviados com uma unidade de estado sólido 2280 instalada no slot SSD dois.

2. Dependendo da configuração solicitada, o computador pode suportar 2230 unidade de estado sólido ou 2280 unidade de estado sólido no slot SSD dois.

Se você quiser substituir sua placa 2280 por uma placa 2230, consulte o procedimento para alterar a montagem do parafuso e instalar a unidade de estado sólido 2230.

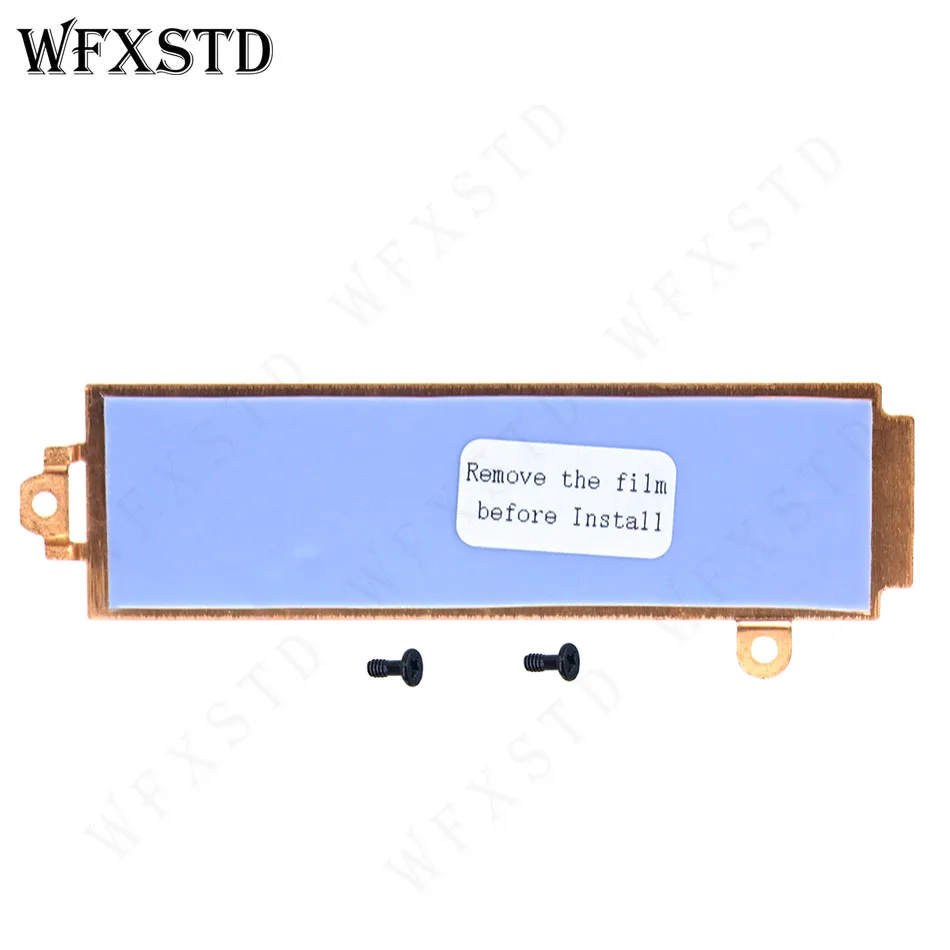

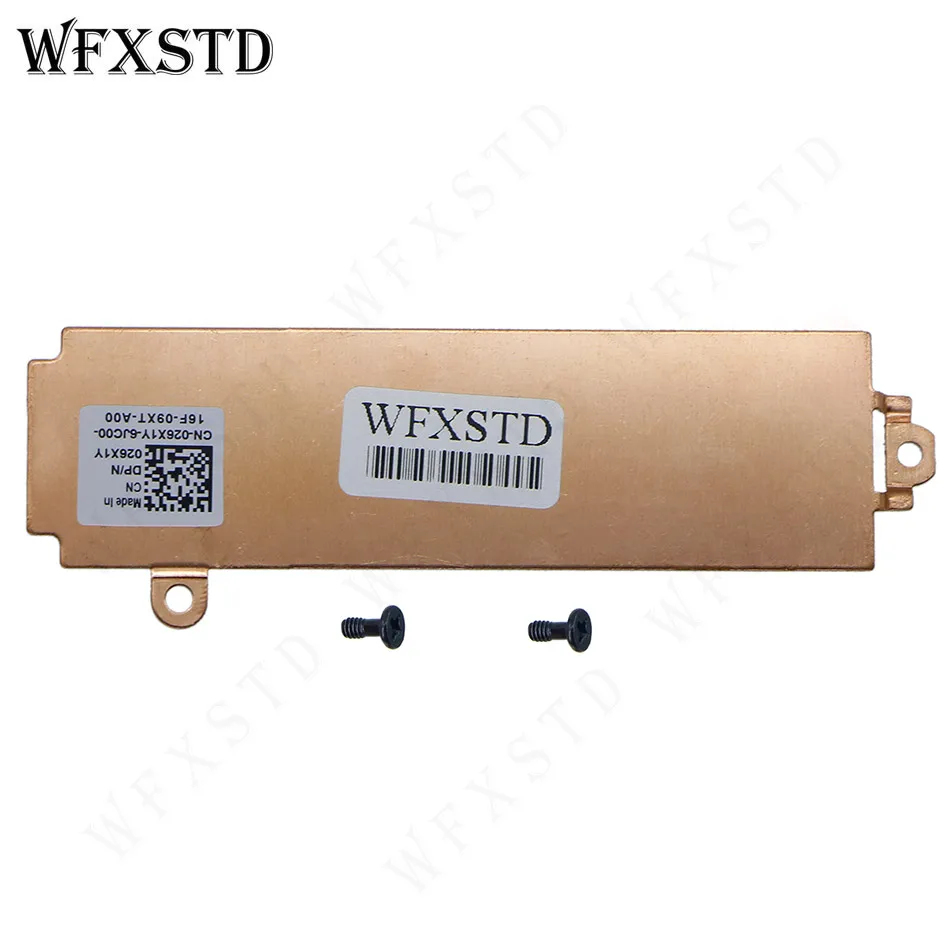

A imagem a seguir indica a localização da unidade de estado sólido 2280 instalada no slot SSD dois e fornece uma representação visual do procedimento de instalação.

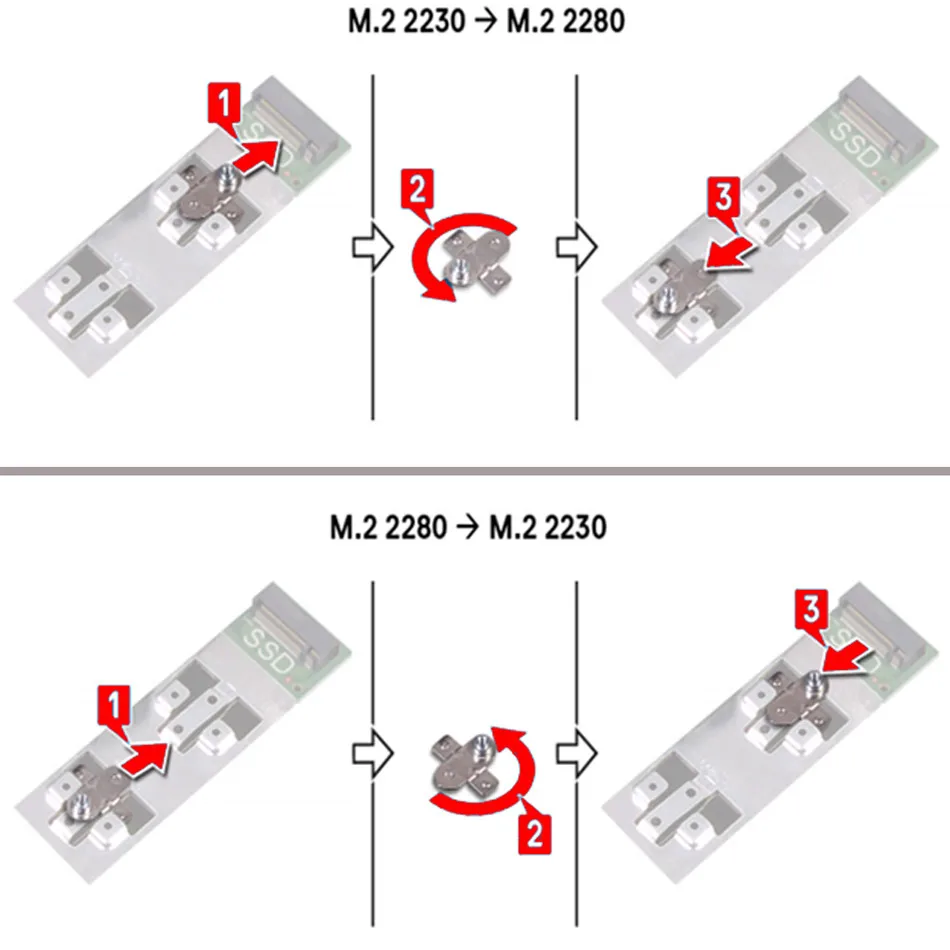

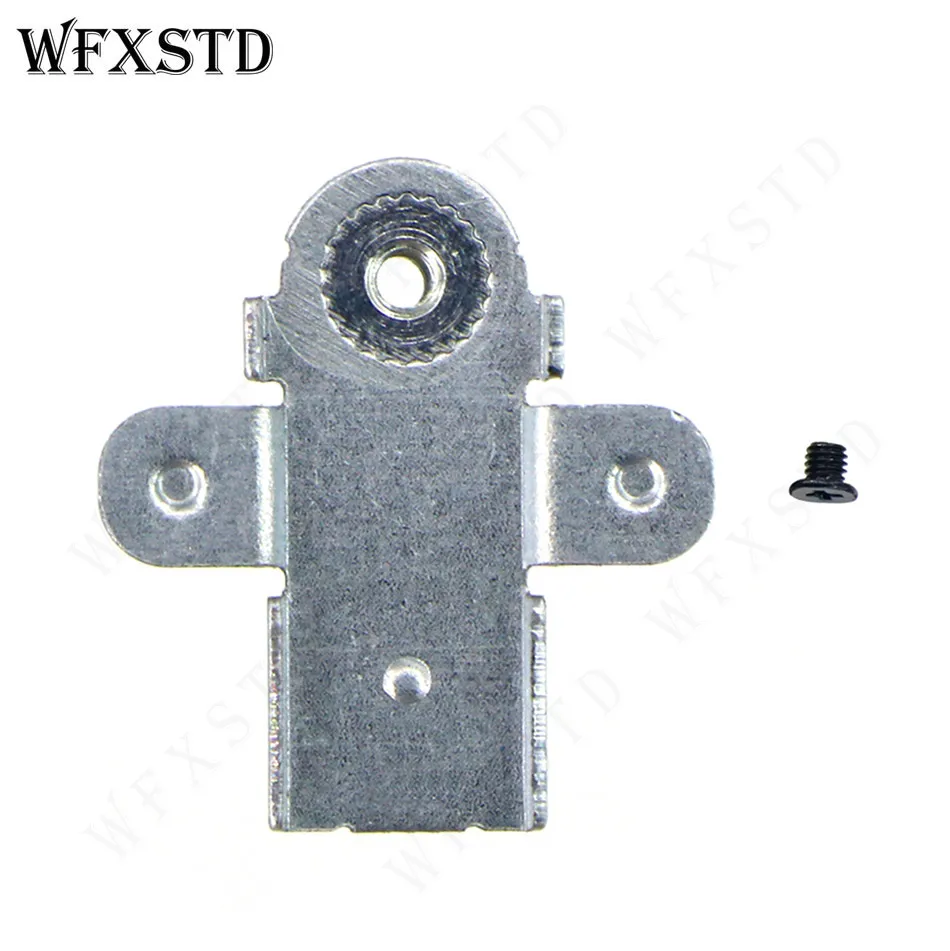

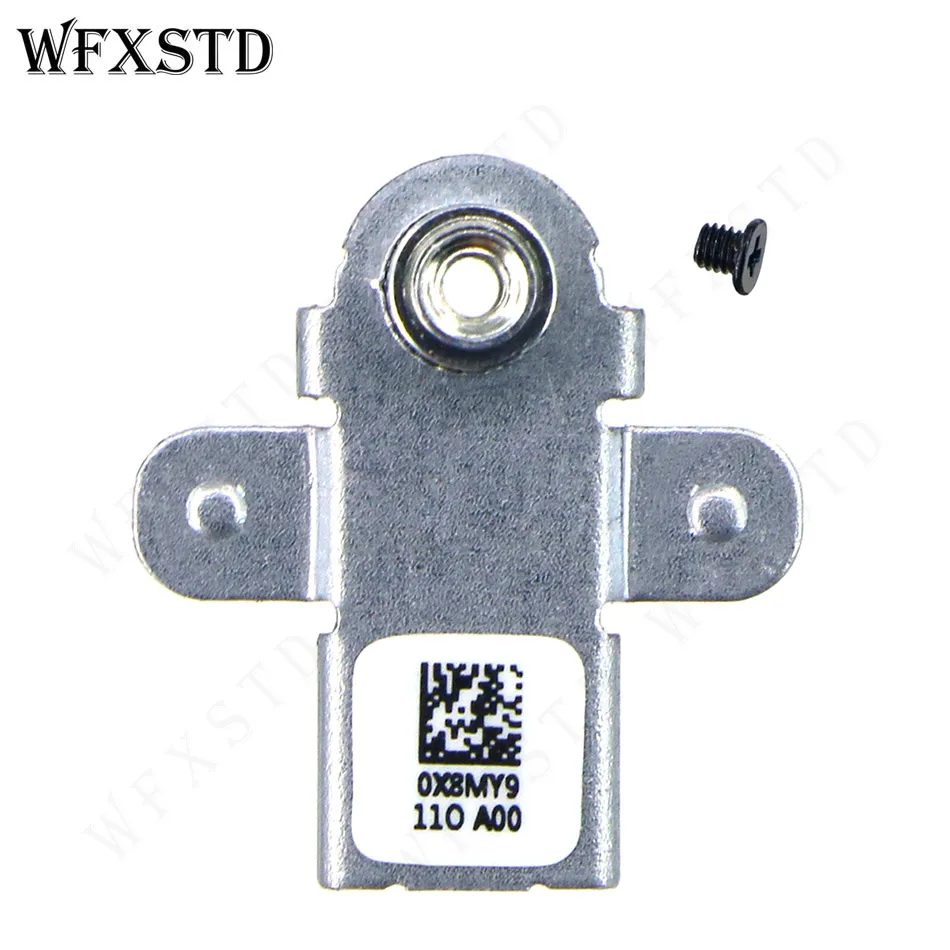

Procedimento para mover a montagem do parafuso

Sobre esta tarefa

Este computador suporta dois formatos de unidade de estado sólido:

M.2 2230

M.2 2280

Se você estiver substituindo a unidade de estado sólido de um fator de forma diferente do removido, consulte o procedimento a seguir para

Mova a posição da montagem do parafuso.

Passos

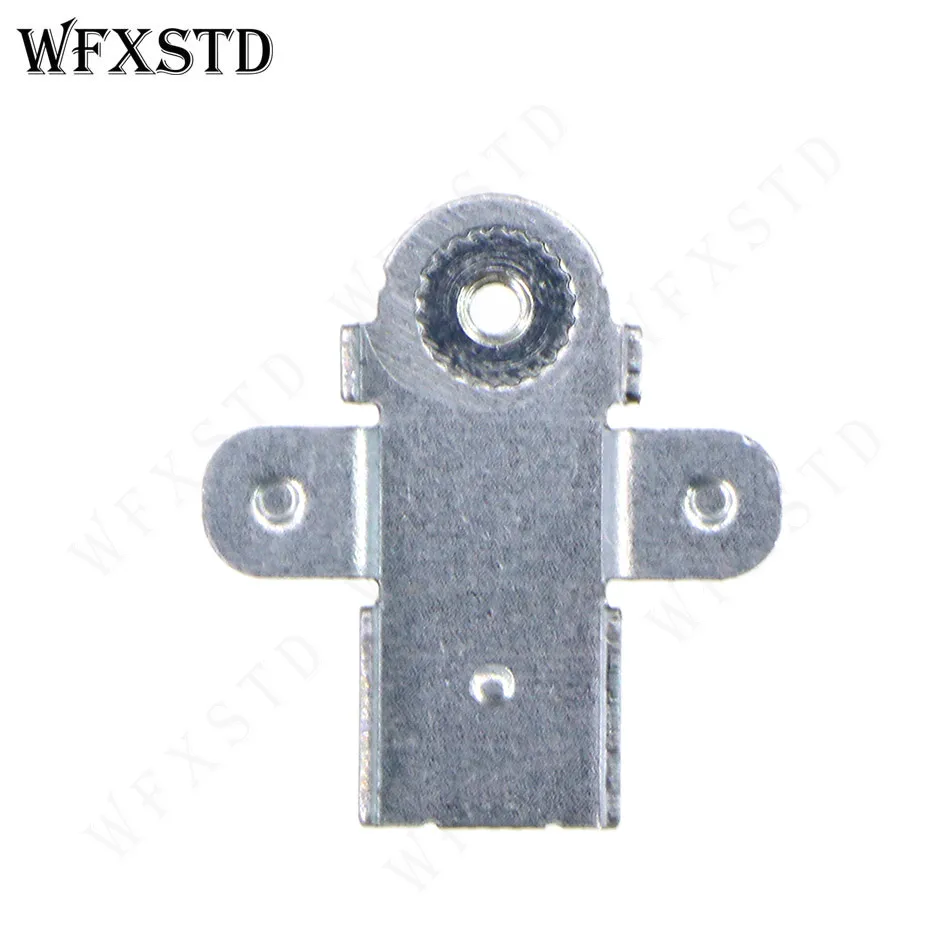

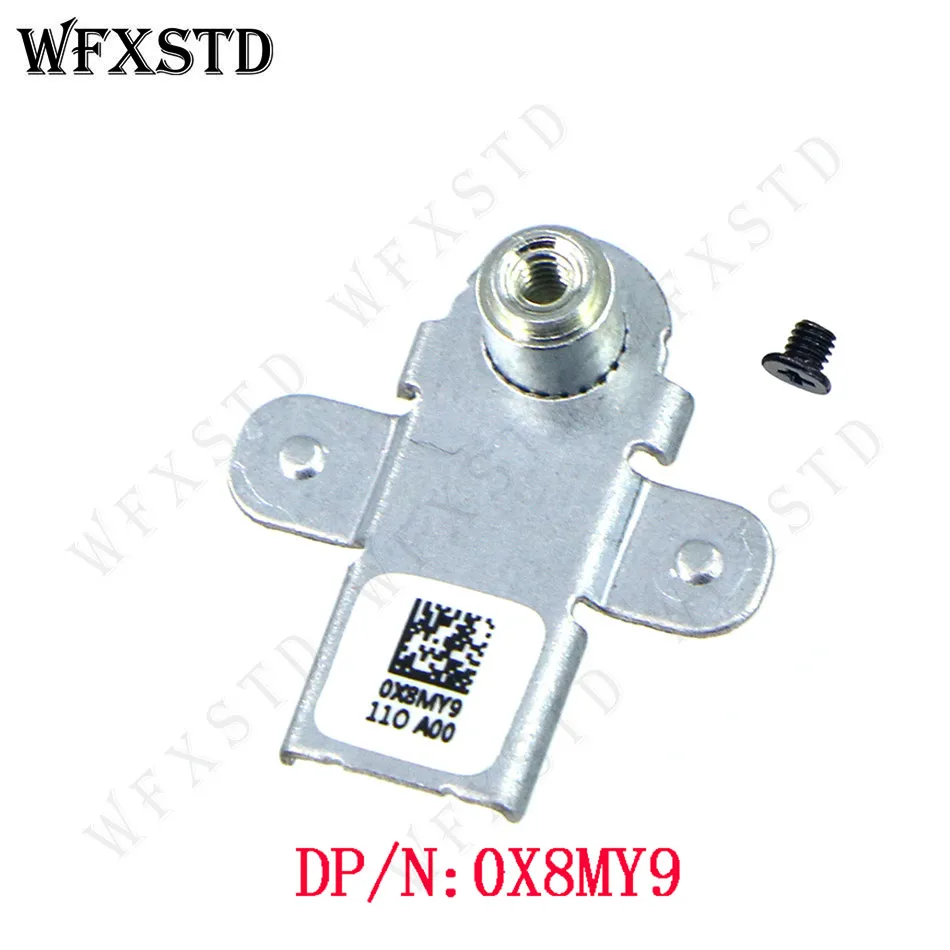

1. Remova a montagem do parafuso do conjunto do descanso de palma e do teclado.

2. Gire a montagem do parafuso para 180 graus.

3. Introduza a montagem do parafuso no outro entalhe da montagem do parafuso no conjunto do apoio de palma e do teclado.

4. Para instalar a unidade de estado sólido 2230, consulte a instalação da unidade de estado sólido 2230.

5. Para instalar a unidade de estado sólido 2280, consulte a instalação da unidade de estado sólido 2280.
