Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | Waveshare |
| Tipo de Placa Demo | Braço |
| Número do Modelo | M48+ ADP |
| Manufacturer | Yamaichi |
| Power Input | 5V |
| ISP Programming Port | 10-pin/6-pin |
| Supported Devices | Atmega48 Tqfp32, AND Other Pinout Compatible Devices OF THE Sort |
M48 + adp # atmega48 atmega88 atmega168 mega48 mega88 tqfp32 avr programação adaptador soquete teste + freeshipping
- DESCRIÇÃO
-

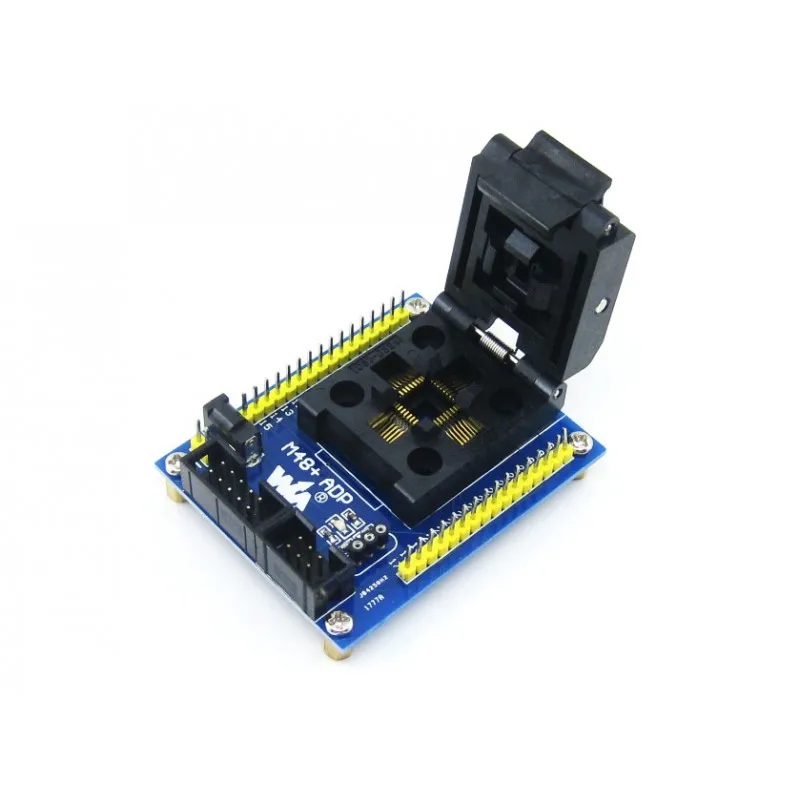

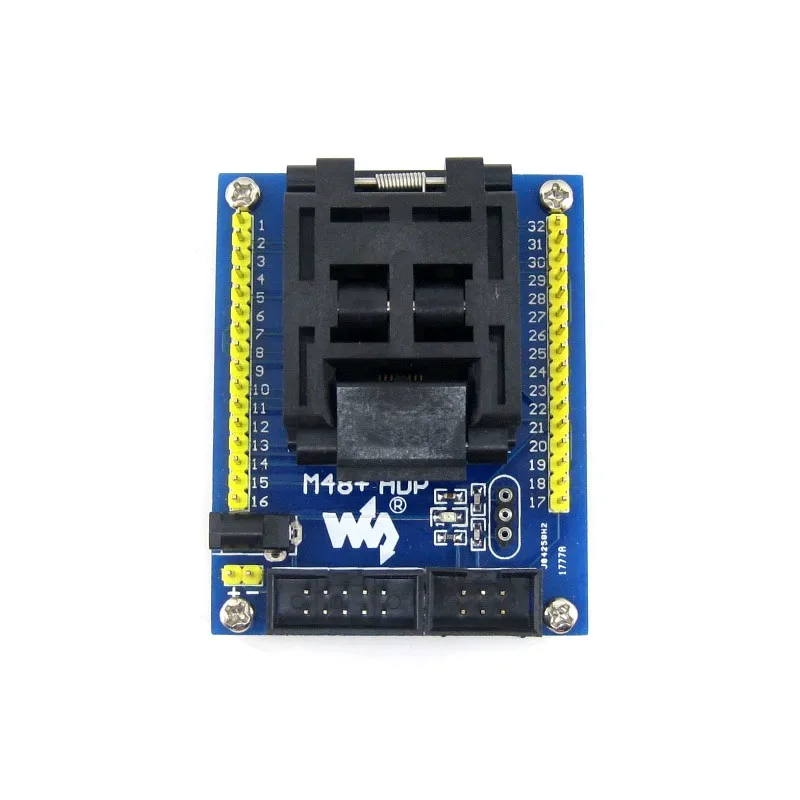

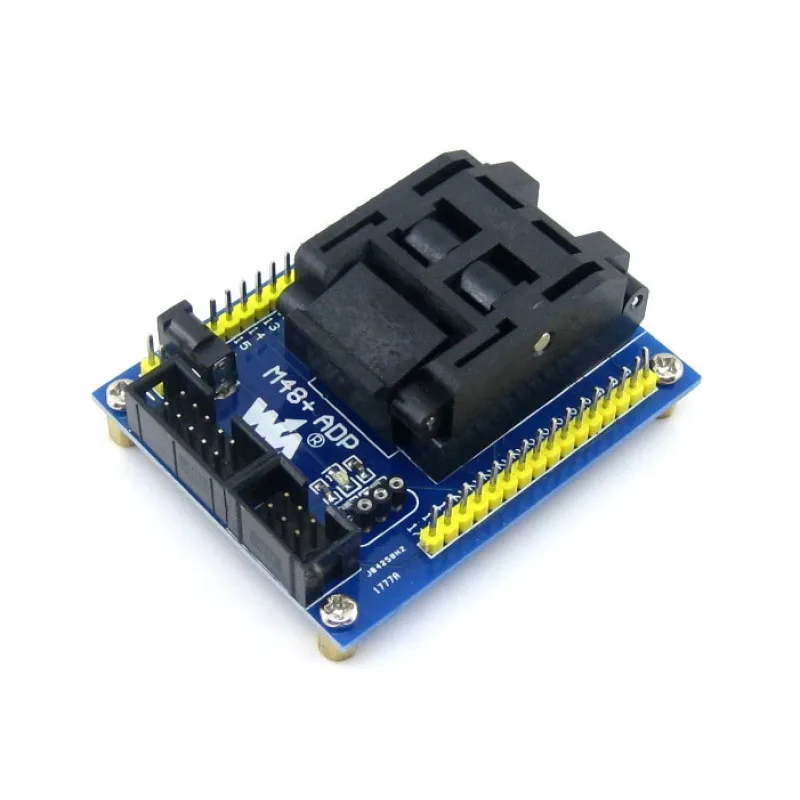

Yamaichi ic test & burn-in soquete com uma placa simples, especialmente para o pacote avr tqfp32
Características
- Porto de isp de 10 pinos/6 pinos para programação ou teste
- O cristal externo pode ser conectado através do soquete a bordo
- Todos os pinos mcu são acessíveis em conectores de expansão
Dispositivos suportados
Pacote atmega48 tqfp32 e outros dispositivos compatíveis com pinout do tipo
- ATmega48/ATmega88/ATmega168/ATmega8
- ATmega48PA/ATmega88PA/ATmega168PA/ATmega8A
- ATtiny48/ATtiny88/ATmega328/ATmega328P
Fotos
1. High Quality Computador e Escritório – Número do Modelo : M48+ Adp
2. Computador e Escritório – tipo de Placa Demo : Braço
3. Mega48 Mega88 Tqfp32 Avr Programação Adaptador Soquete de Teste – Nome da Marca : Waveshare
4. High Quality Computador e Escritório – Supported Devices : Atmega48 Tqfp32 And Other Pinout Compatible Devices of The Sort
5. Computador e Escritório – Isp Programming Port : 10-pin – 6-pin
6. Mega48 Mega88 Tqfp32 Avr Programação Adaptador Soquete de Teste – Power Input : 5v

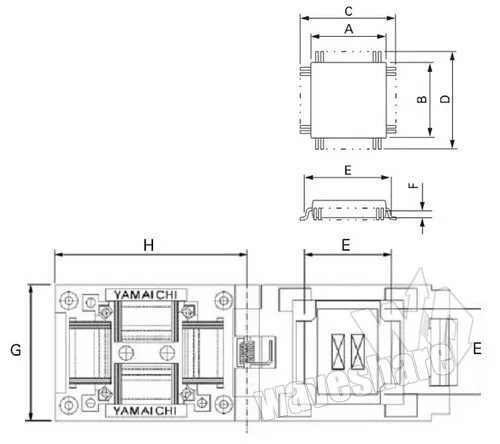

Contorno e Dimensões
Unidade: mm Número da peça Pitch Pinos A x B C x D E F G x H IC51-0324-1498 0.8 32 7.0×7.0 9.0×9.0 8.4 30.0×35.5 7. High Quality Computador e Escritório – Manufacturer : Yamaichi
Porta ISP Cabeçalho Pinagem

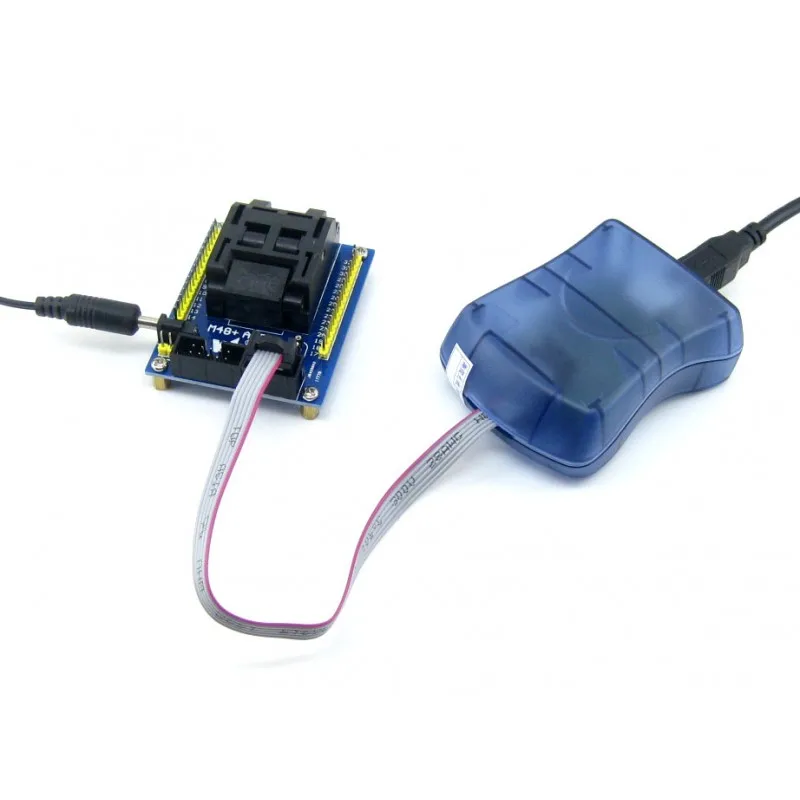

O m48 + adp abriga cabeçalhos isp para conectar um programador. Os pinouts do cabeçalho são mostrados nas figuras abaixo.
Figura 1.Pinout do cabeçalho do isp de 10 pinos8. Computador e Escritório – Número do Modelo : M48+ Adp
Figura 2.Pinout do cabeçalho de 6 pinos isp9. Mega48 Mega88 Tqfp32 Avr Programação Adaptador Soquete de Teste – tipo de Placa Demo : Braço
De Downloads
Recursos de desenvolvimento:Esquemático, etc.
Wiki:Www.waveshare.com/wiki/M48+_ADPCONTEÚDO DO PACOTE
Peso:0.032 kg
- M48 + adp × 1

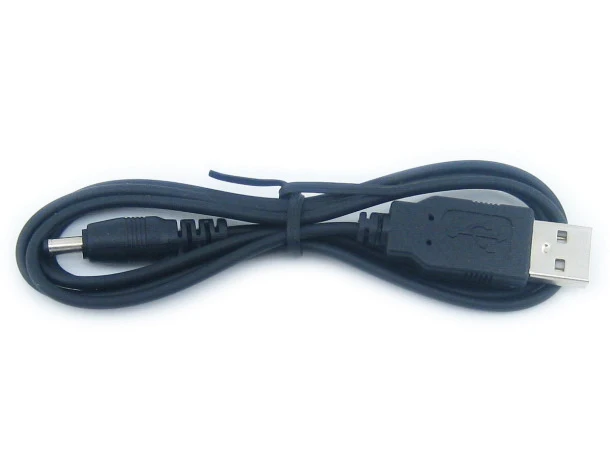

- Cabo de alimentação usb × 1
110. High Quality Computador e Escritório – Nome da Marca : Waveshare
211. Computador e Escritório – Supported Devices : Atmega48 Tqfp32 And Other Pinout Compatible Devices of The Sort
