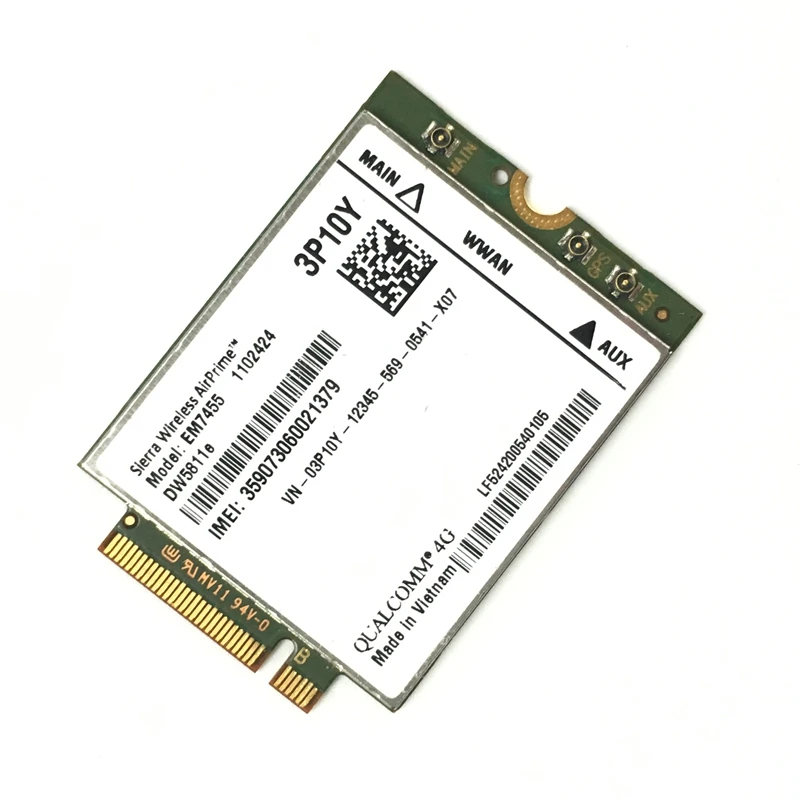

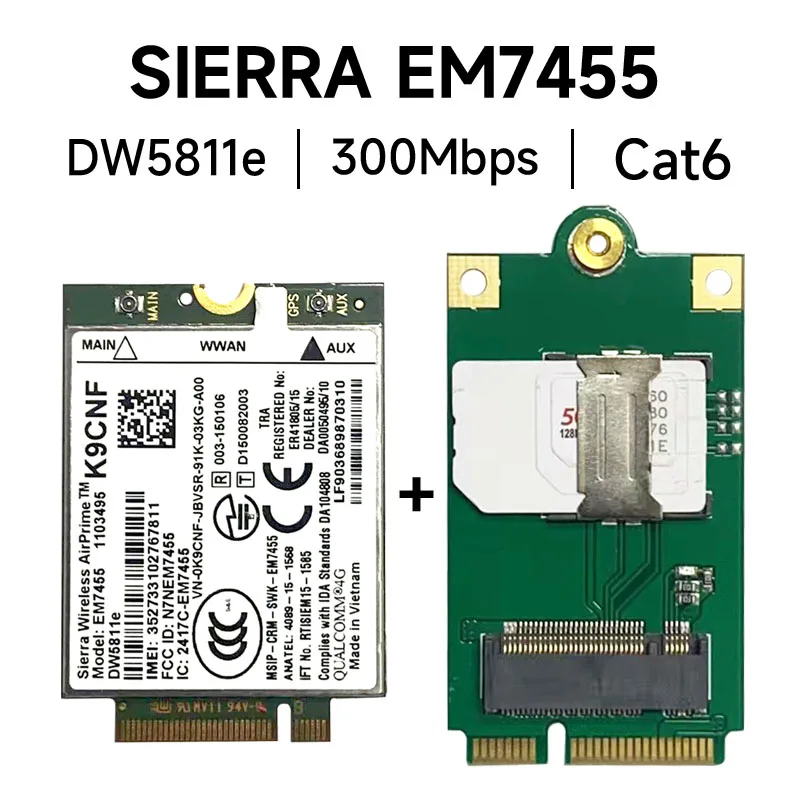

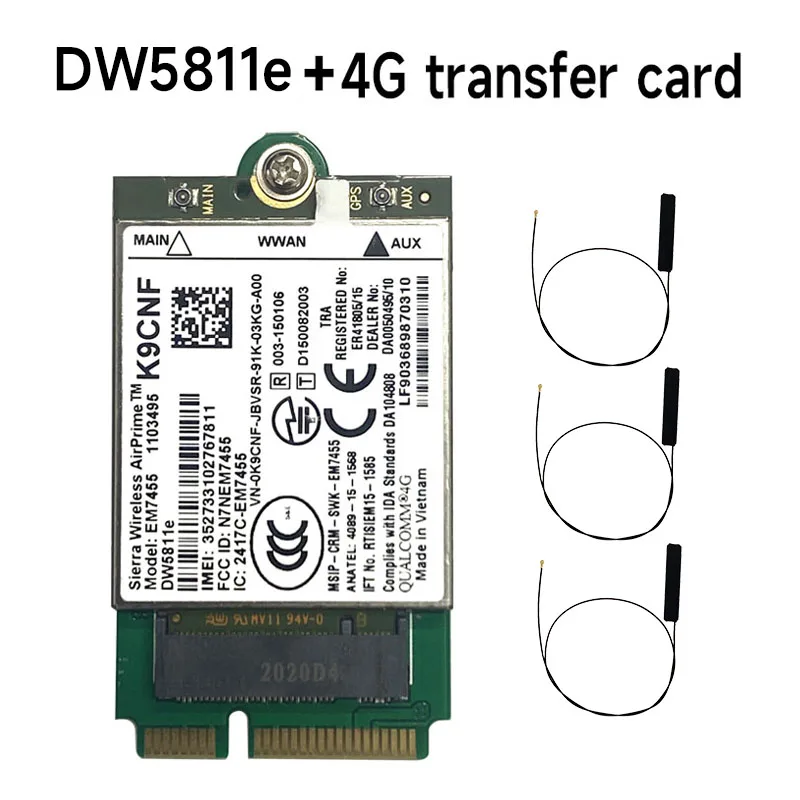

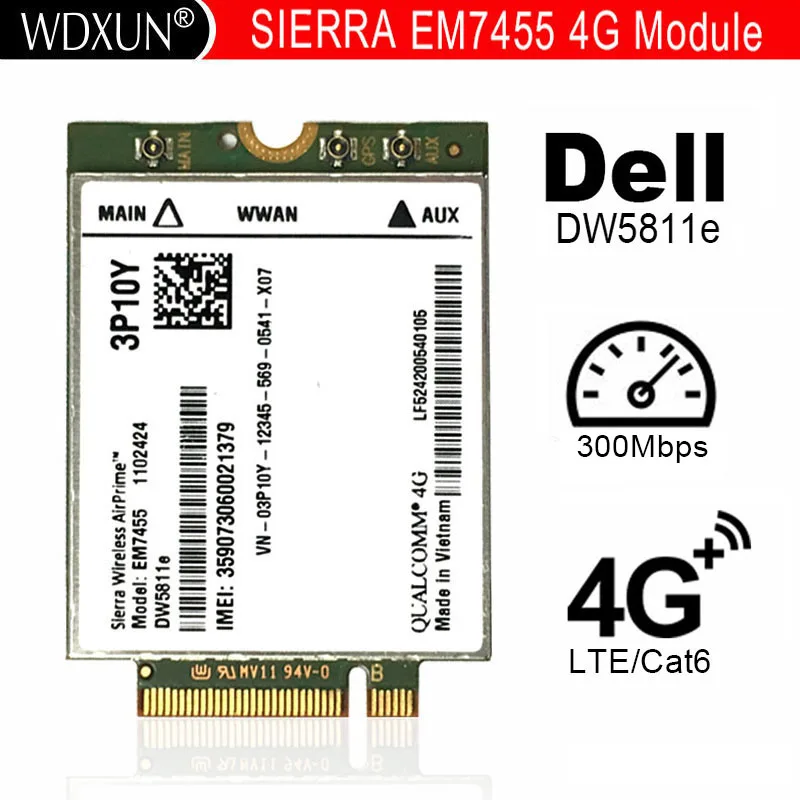

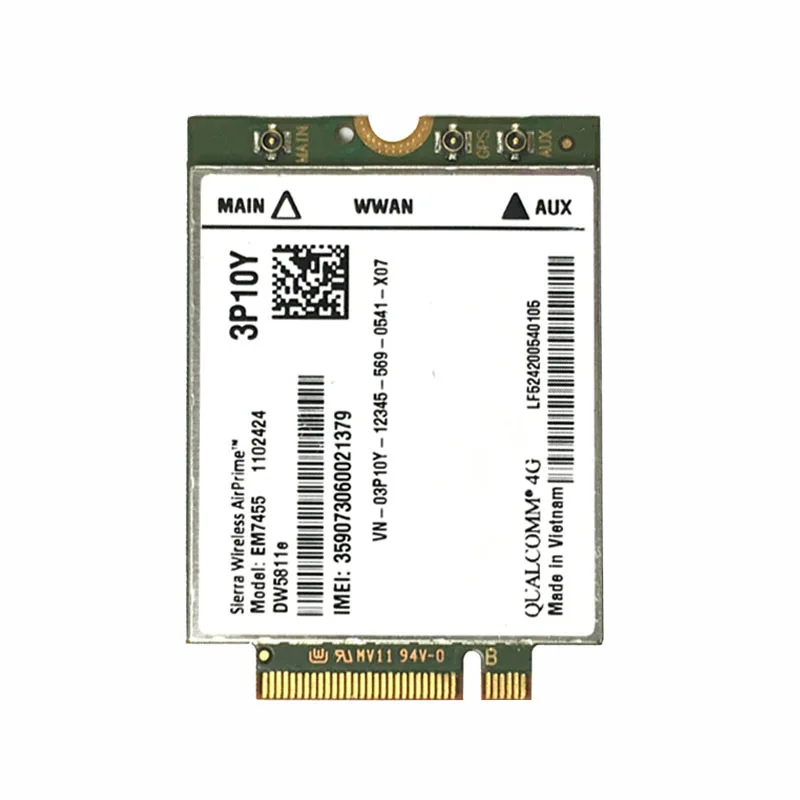

Sierra Wireless Fdd Tdd Lte Cat6 para E7270 E7455 Dw5811e pn 3p10y Versão Deii E7270 E7470 E7370 E5570 E5470

EM7455 é um módulo 4G LTE cat 6 (FDD e TDD), com uma taxa de dados de link de até 300 Mbps, principalmente para a Europa, América do Norte e do Sul. Suporte para Carrier Aggregation (CA) e MIMO. Volte para 3G-HSPA + DC com diversidade Rx. Um receptor GNSS é integrado. Bandas de frequência suportadas: 4G B1-B5, B7, B8, B12, B13, B20, B25, B26, B29, B30, B41 ; 3G B1-B5, B8. O formato é M.2, 42x30mm. Projetado para M2M industrial de alta velocidade e soluções de computação móvel, os módulos embarcados da série EM74 AirPrime oferecem conectividade de alta velocidade em redes LTE e HSPA +. Baseado no padrão M.2 com interface USB host, os módulos da série EM oferecem um caminho de atualização fácil para novas tecnologias de rede e acesso global a redes de alta velocidade. O formfactor M.2 também é conhecido como NGFF (New Generation Form Factor).

Características

Região: Principalmente para a Europa, América do Norte, América do Sul

• Interface aérea: 4G-LTE cat 6 (FDD e TDD) com CA (Carrier Aggregation) e MIMO, 3G-HSPA + DC com Rx diversity, GNSS

• Faixas 4G: B1 (2100), B2 (1900), B3 (1800), B4 (1700), B5 (850), B7 (2600), B8 (900), b12 (700), B13 (700), B20 (800), B25 (1900), B26 (850), B29 (700), B30 (2300), B41 (2500/TDD)

• Bandas 3G: B1 (2100), B2 (1900), B3 (1800), B4 (1700), B5 (850), B8 (900)

• Taxa máxima dos dados: DL 300 Mbps, UL 50 Mbps

• GNSS (GPS, Glonass, Beidou, Galileo *): Qualcomm

• Formato: módulo M.2, 42x30x2,3mm

• Tensão do abastecimento: 3.3 V nominal

• Temperatura operacional: -40 °C a + 85 °C

Controle, Software e Recursos

• Controle opções: Comandos AT, QMI SDK, MBIM

• Para o controle o SDK de QMI é recomendado

• Drivers: Android, Linux, Windows

• Alterne redes a qualquer momento com até três variantes de firmware certificadas diferentes a bordo.

Conectores

• Conector do sistema: 75/67 posição M.2

• Conector RF da antena: 3x IPEX MHF4 (RF principal, Aux RF, GPS com polarização DC)

Interfaces

• 1x USB 3.0 e USB 2.0 alta velocidade

• 1x anfitrião Wake

• 1x Wireless desabilitar (RF principal)

• 1x Wireless desabilitar (GNSS)

• 1x RESET do sistema

• 1x Poder DE LIGAR/DESLIGAR

• 4x controle de antena (muxed com GPIO 1-3)

• 3x Wireless COEX

• Controle dinâmico do poder 1x, DPR

• Configuração 3x

• 1x saída do driver LED

• 2x interface SIM: 1.8/3V

• 1x Áudio Digital

Áudio

• Facultativo

• Áudio digital: PCM/I2S

• 4G: VoLTE

• 3G: Circuito comutado Fall Back (voz CSFB)
