Sas Sata Cabos Sff8643 a Sff9482 Interno Mini Sas hd a 29pin Sff-8482 Conector com Sas 15pin Power Port 12 gb s Cabo

Interno interno e interno

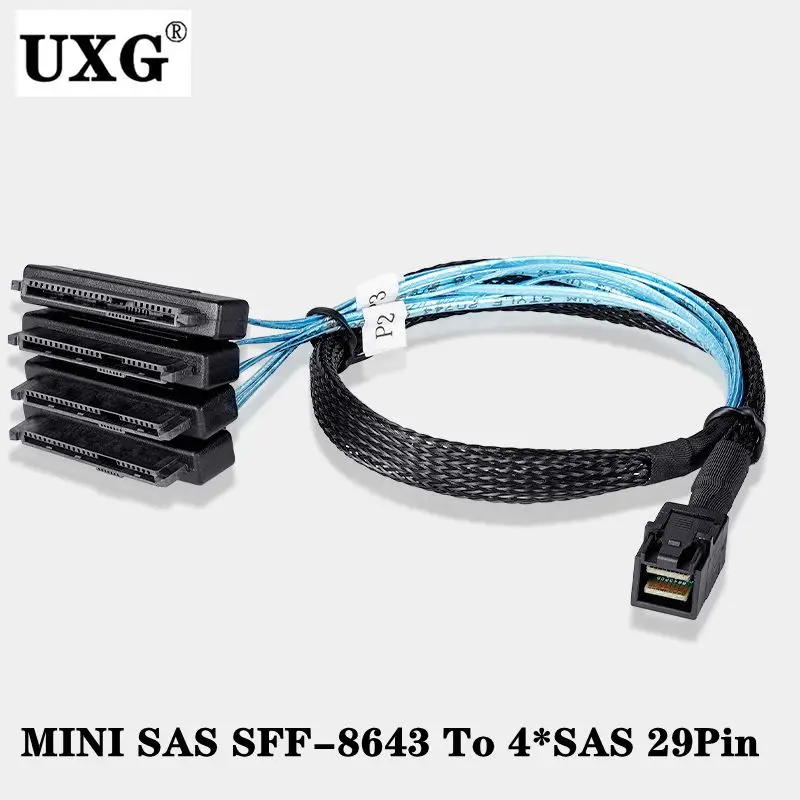

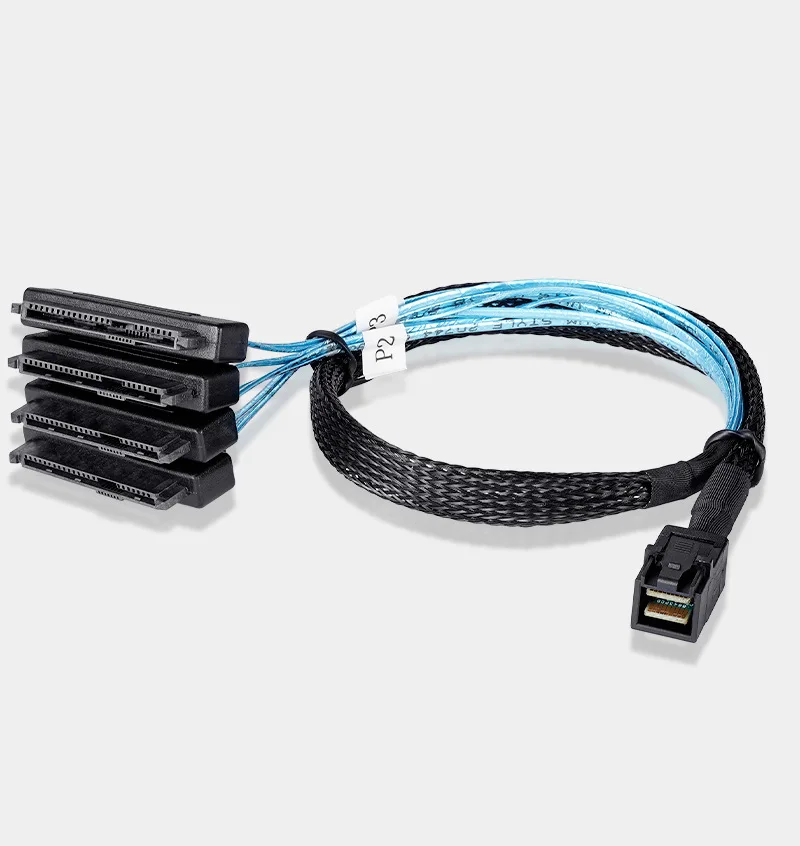

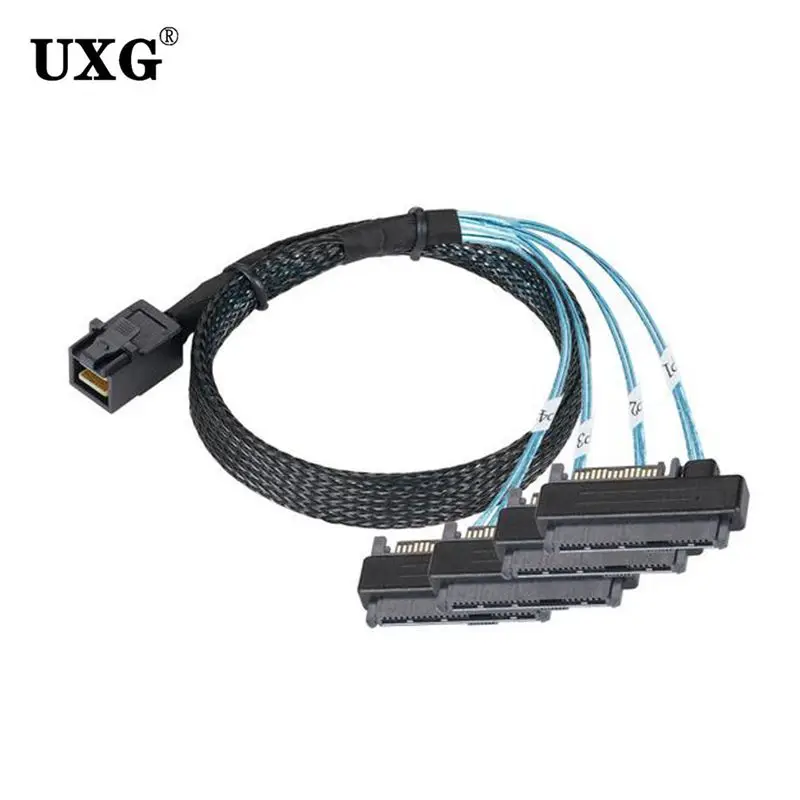

Mini sas SFF-8643 to (4) 29pin SFF-8482 conectores com potência
Conectando um controlador sas (SFF-8643) a 4 discos sas (SFF-8482)

Por favor note:

Que mini sas (SFF-8643) é host, 4 sas 29 (SFF-8482) é alvo,
Mini série interna anexada scsi x4 (SFF-8643) a (4) x1 (SFF-8482)
Série anexado scsi (controlador baseado) cabos de ventilador-para fora

Antes de eu ter
Você compra este cabo, por favor verifique se o mini sas (SFF-8643) em seu
Placa-mãe ou controlador raid. Se o mini sas (SFF-8643) em seu
Backplane, este cabo não vai funcionar com eles

Mini sas (SFF-8643) conectar ao controlador, 4 sas conectar ao disco rígido (driver de disco rígido)

Aplicações:

Dados/comunicações

1. raid (matriz redundante de discos independentes)

2. estações de trabalho

3. servidor de montagem em rack

4. servidores

5. armazenamento rac

Características e benefícios

1. taxa de transmissão 12 gbps.

2. encontre a especificação sas3.0.

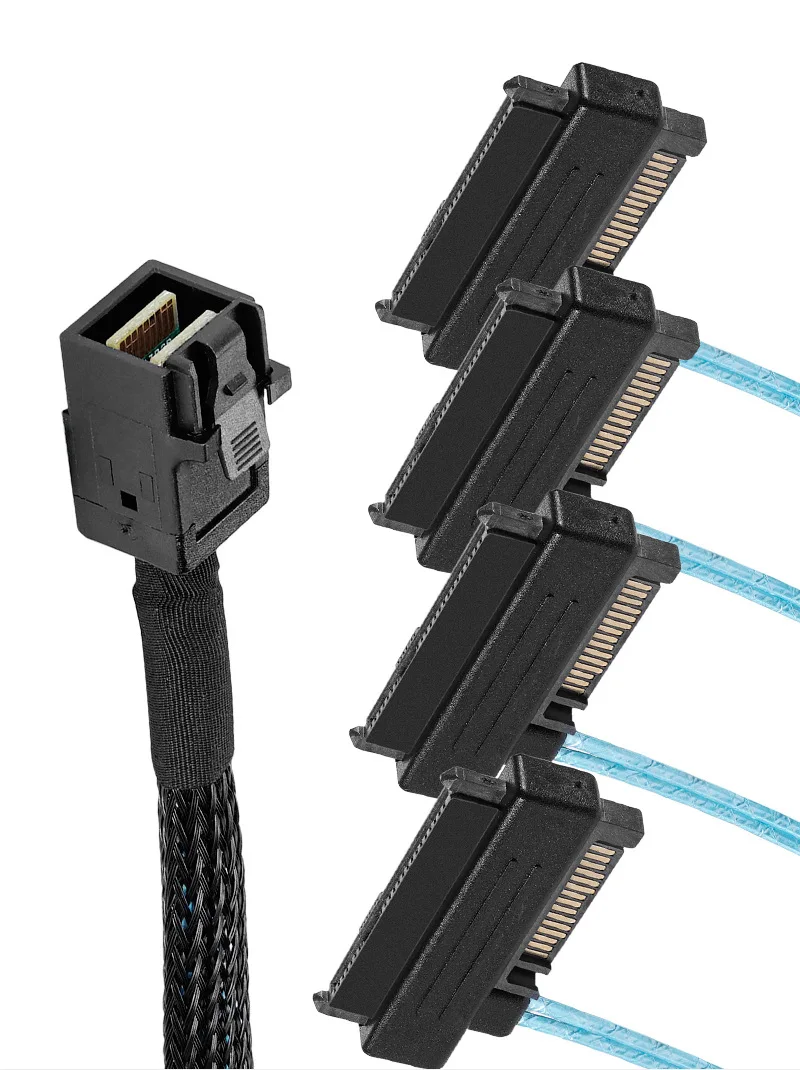

• Lado 1: interno mini sas sff-8643

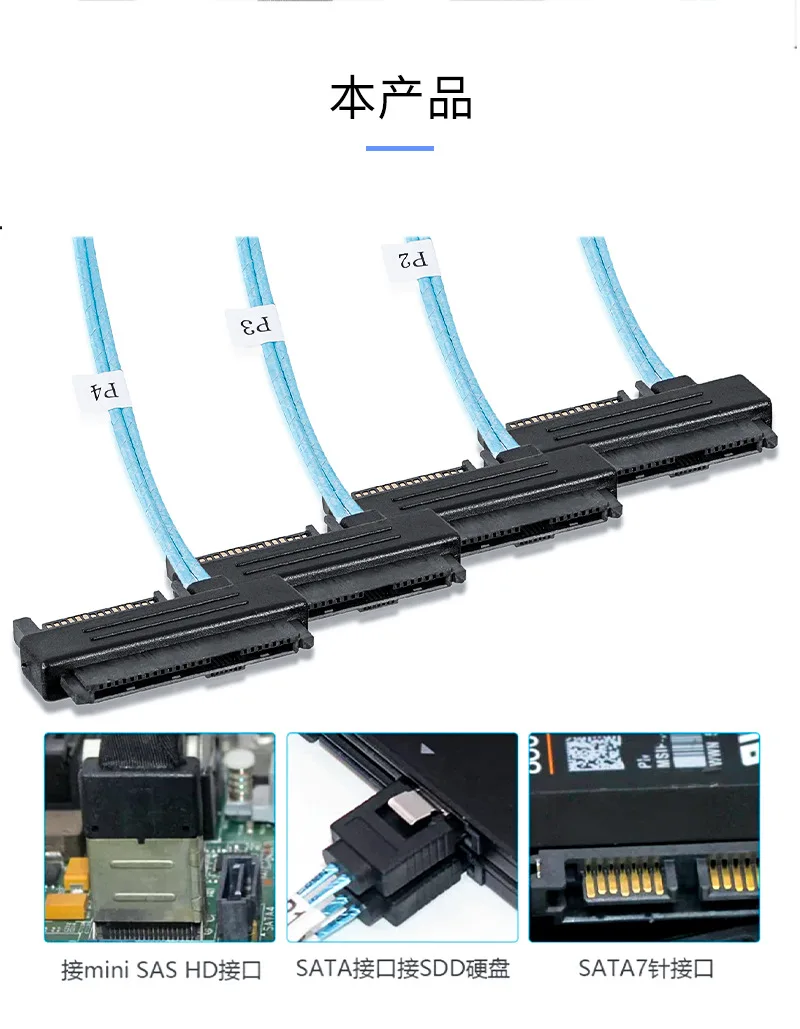

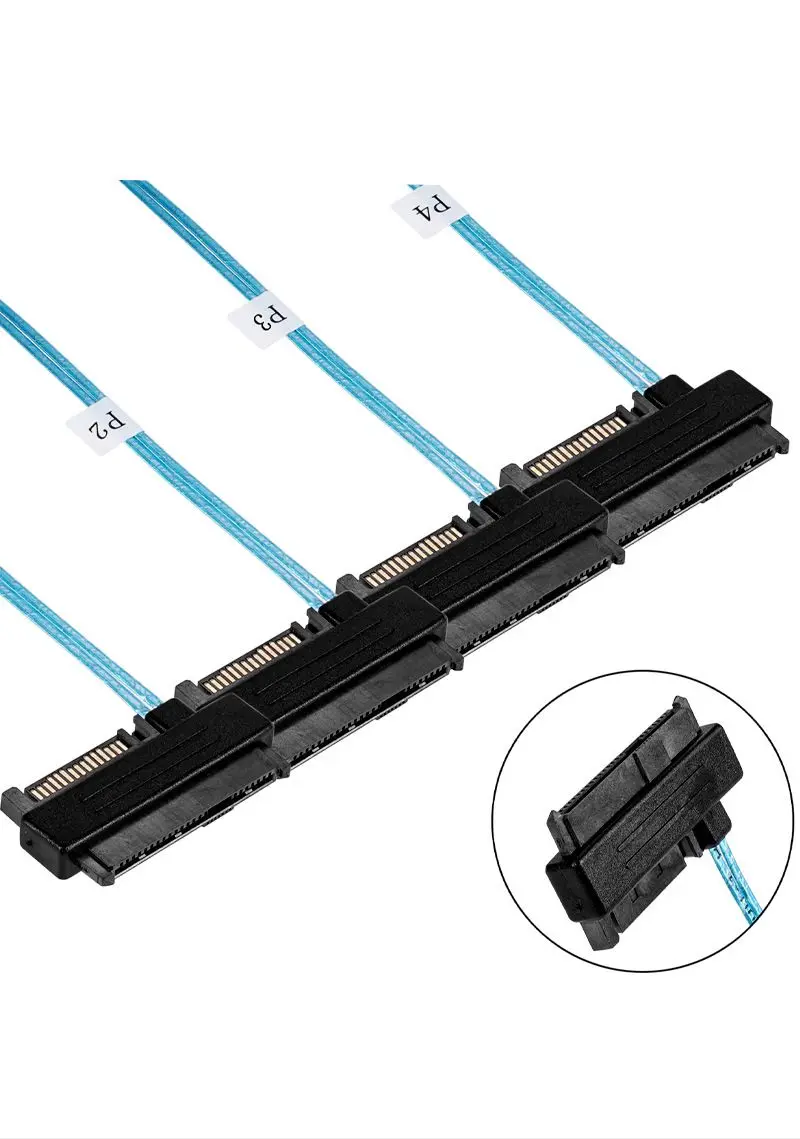

• Lado 2: 4 * 29pin SFF-8482 conectores com porta de alimentação sas 15pin

• Cabo: 30awg

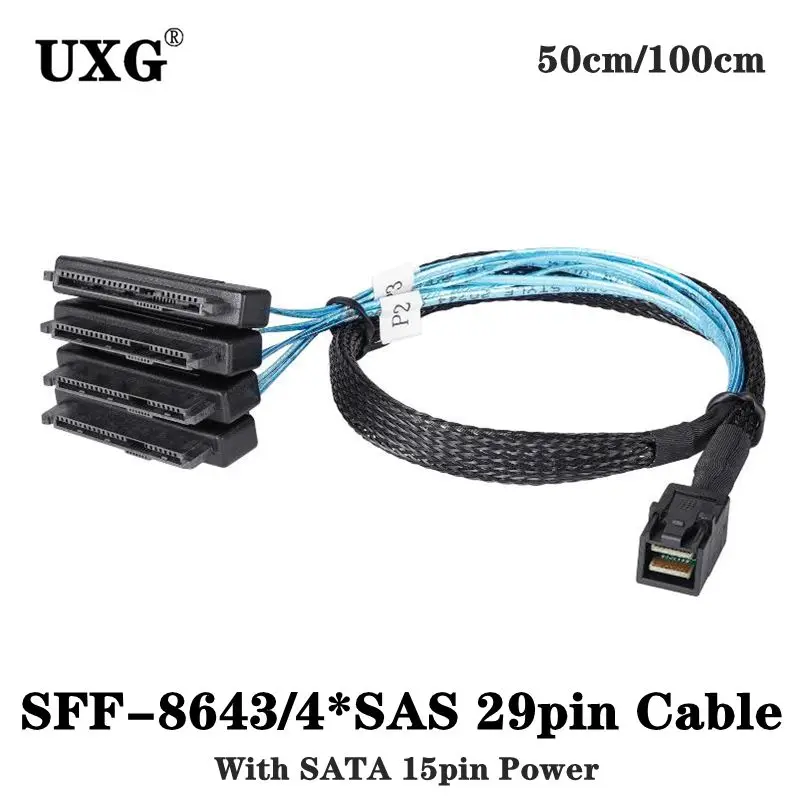

• Comprimento do cabo: 0.5m/1m (opcional)(19.68 polegadas/39.37 polegadas)

• Cor do cabo: preto e azul.

Desempenho mecânico:

Força de acasalamento e força de desacoplamento

Condição: eia 364-13. Introduza e extraia a uma velocidade de 25mm/minuto.

Força de acasalamento: 55 n máximo.

Força de unmating: 49 n máximo.

Desempenho elétrico:

1. avaliação atual do contato

0.5amperes máximo por pino quando acoplado.

2. avaliação da tensão

30vac por contato quando acasalado ou não acasalado.

3. resistência do contato

30mohm max. inicial, 15mohm máximo após o teste de estresse.

4. tensão de sustentação dielétrica

500 vac por 1 minuto sem quebra.

5. resistência da isolação

Mínimo de 1000 mohm.

1. impedância acoplada do conector: 100 ohm ± 15%

2. impedância absoluta do cabo: 100 ohm ± 10%

3. cabo par de correspondência: hm 5 ohm

Impedância 4. mode comum: 25 a 40 ohms

5. perda de inserção:-6db máximo até 4.5ghz; 11db máximo até 9ghz.

6. crostalk: -35 dbup a 6ghz

Rohs2.0: complacente

Chinarohs: sim
Alcance svhc: sim

1 pc SFF-8643 a 4 SFF-8482 cabo
