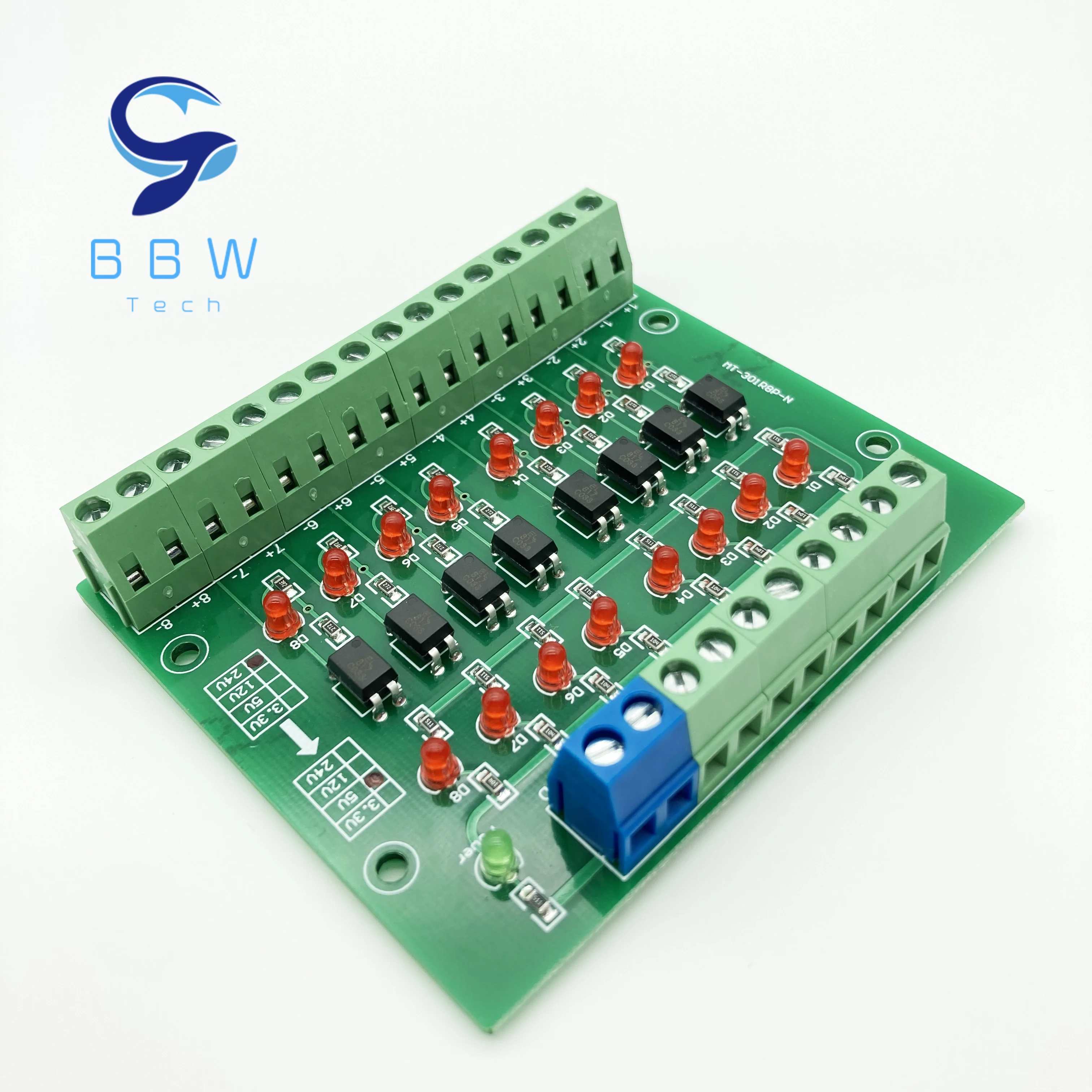

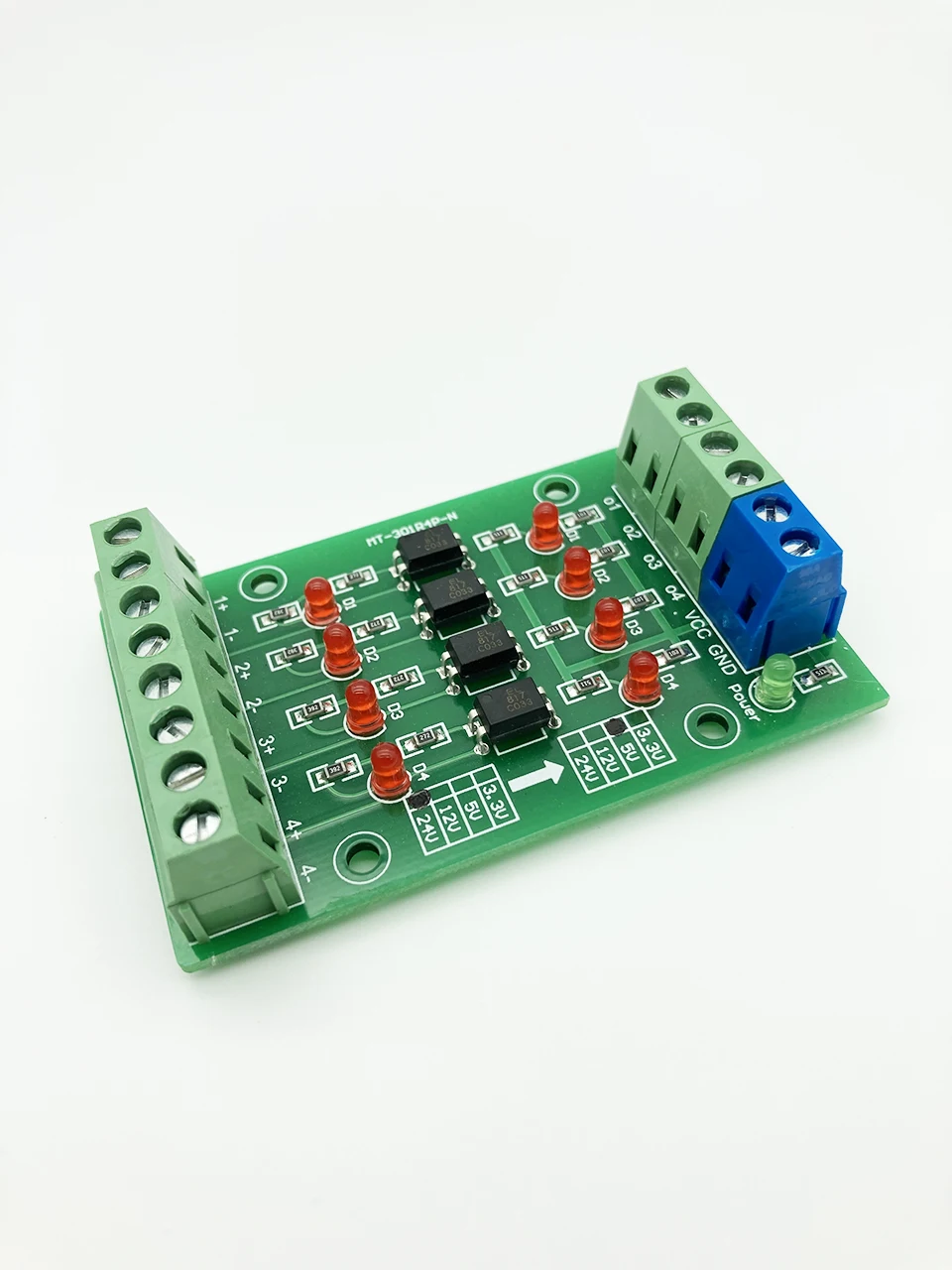

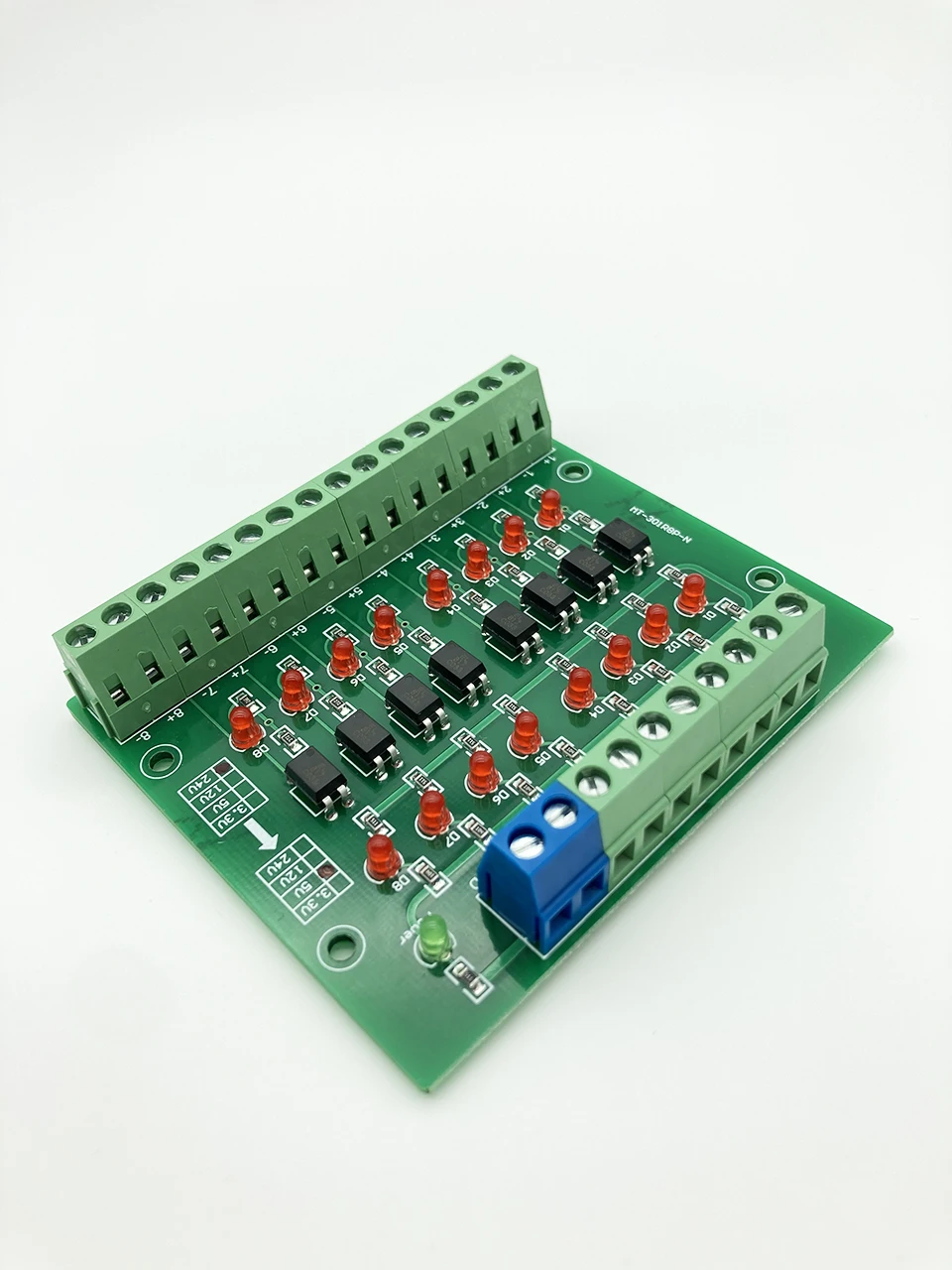

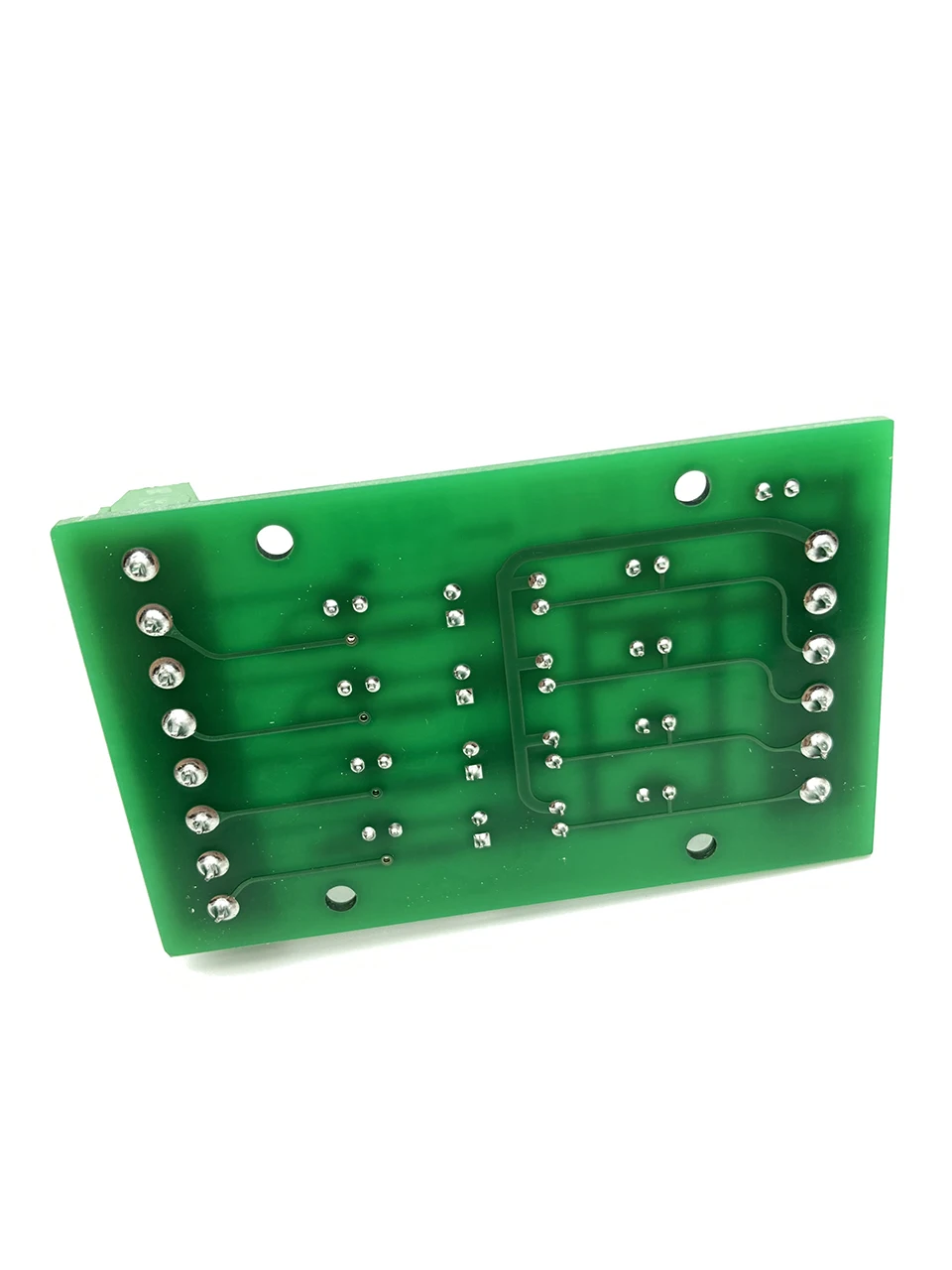

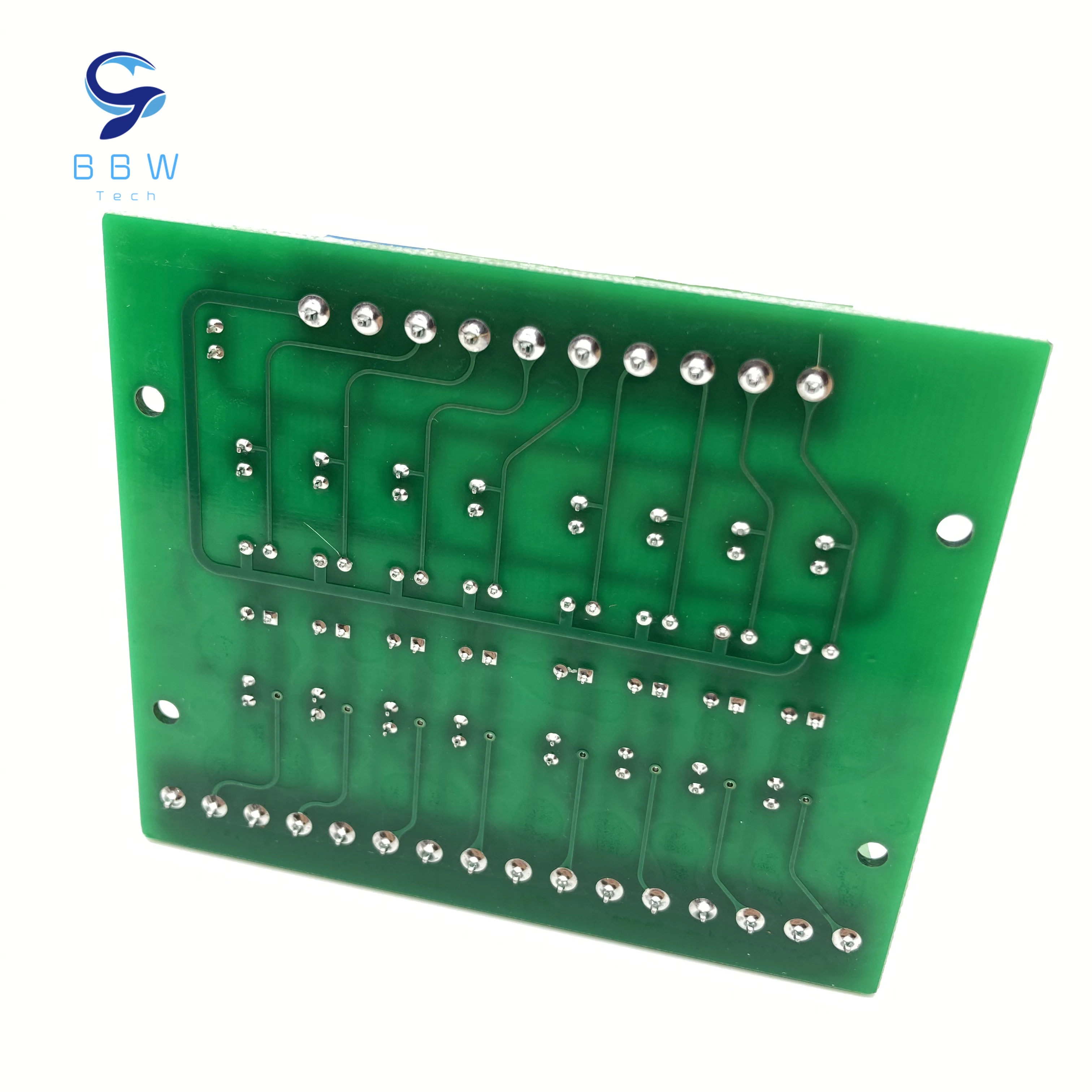

Saída Isolada 232 da Maneira 1.8v 3.3v 5v 12v 24v da Placa do Nível do Sinal do Plc do Módulo do Conversor de Tensão da Placa de Isolamento do Acoplador

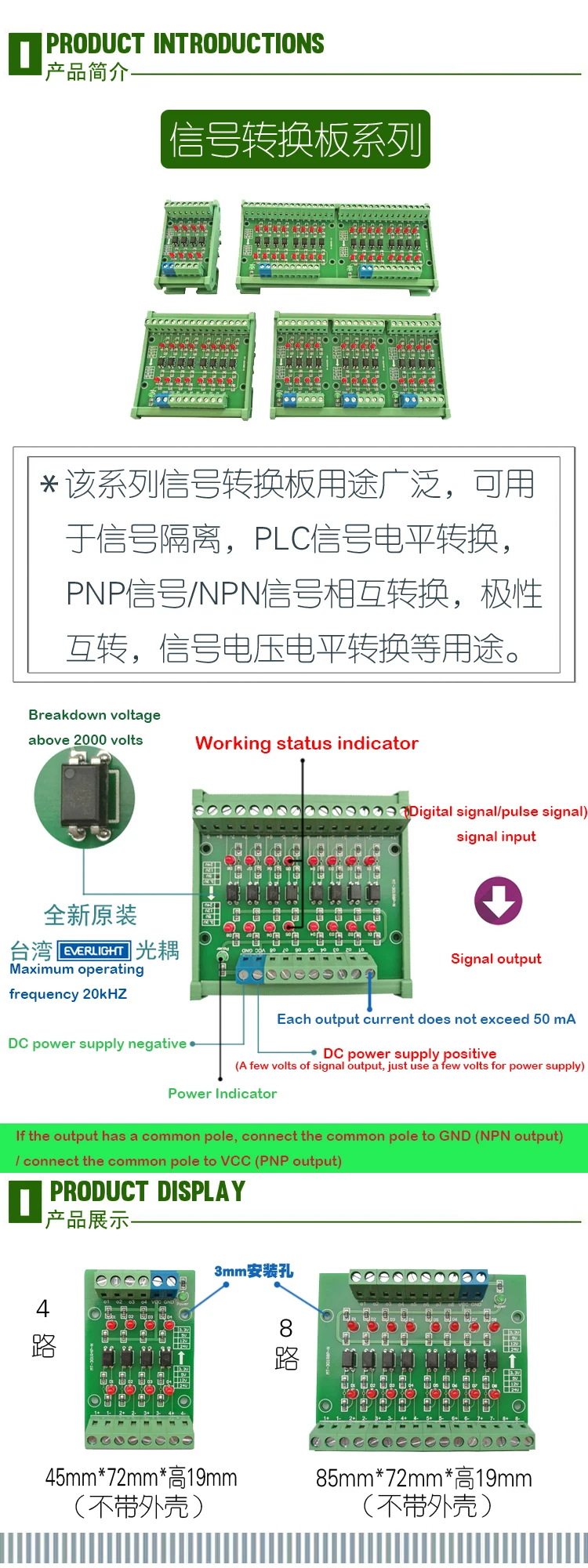

Visão geral do módulo:

1. Use novo optoacoplador original Taiwan.

2. A frequência do interruptor do limite é 20KHZ.

3. Tem uma ampla gama de usos. Ele pode ser usado para isolamento de sinal, conversão de nível entre chip único, PLC e outros sinais, PNP, sinal NPN para sinal NPN, conversão de tensão do nível do sinal e outros fins.

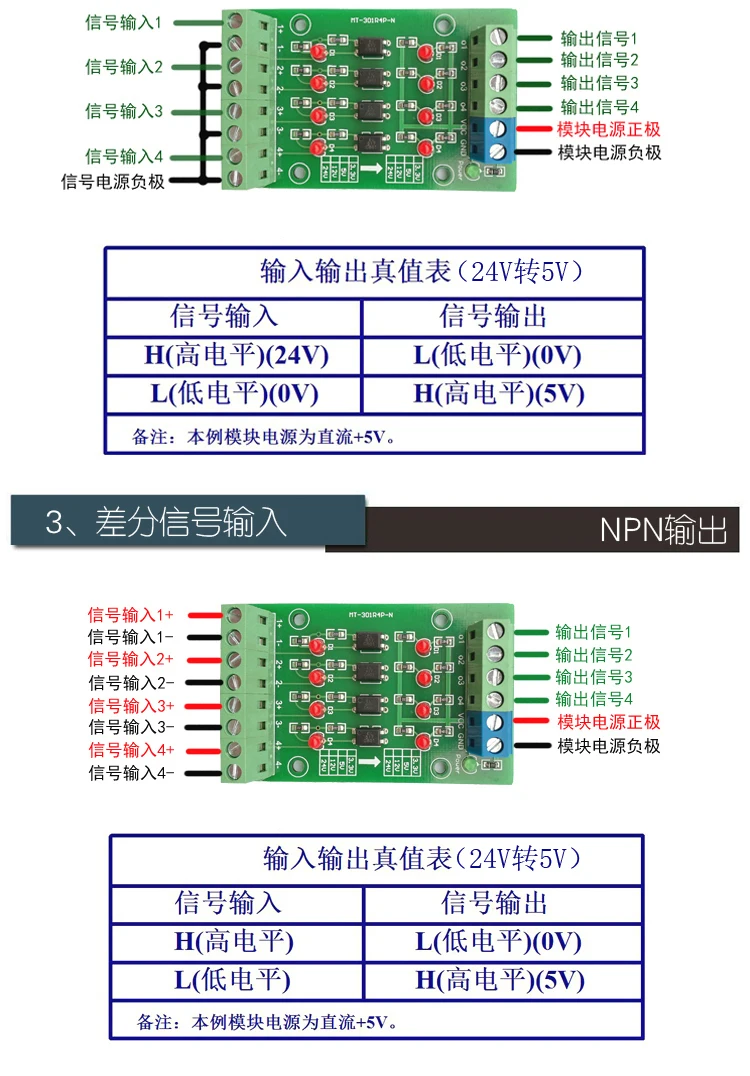

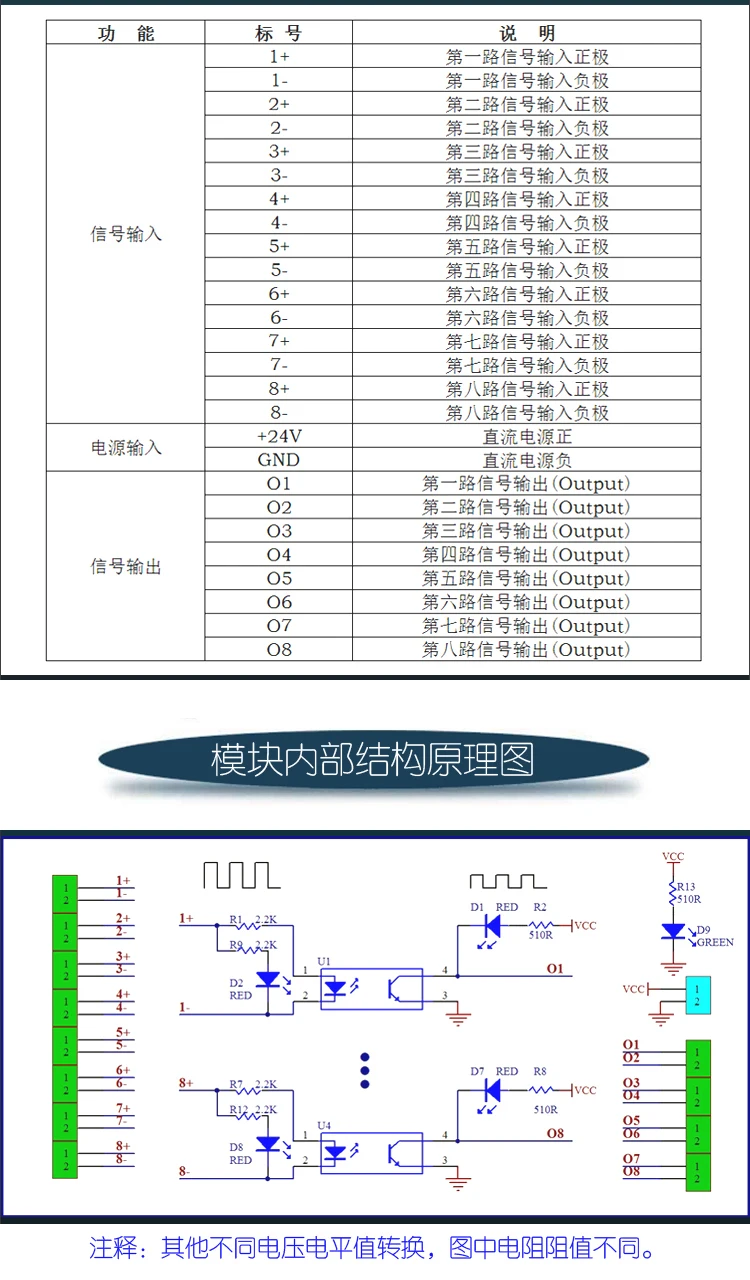

Terminal de fiação do módulo e definição (Tome 8 vias como exemplo):

Entrada do sinal
1 +: O primeiro sinal é introduzido no pólo positivo
1-: O primeiro sinal é introduzido no pólo negativo
2 +: O segundo sinal é introduzido no pólo positivo
2-: O segundo sinal é introduzido no pólo negativo
3 +: terceira entrada do sinal positiva
3-: O terceiro sinal é de entrada para o pólo negativo
4 +: quarta entrada do sinal positiva
4-: O quarto sinal é introduzido no pólo negativo
5 +: quinto sinal entrada positiva
5-: Quinta entrada do sinal negativo
6 +: sexto sinal entrado positivo
6-: sexta entrada do sinal negativo
7 +: sétimo sinal output positivo
7-: sétimo sinal entrada negativo
8 +: a oitava entrada do sinal positiva
8-: A oitava entrada de sinal para o pólo negativo

Poder entrado
VCC: A alimentação CC é positiva (*)
GND: DC alimentação negativa

Saída do sinal:
O1: Primeira saída do sinal (saída)
O2: segunda saída do sinal (saída)
O3: terceira saída do sinal (saída)
O4: Quarta saída do sinal (saída)
O5: Quinta saída do sinal (saída)
O6: sexta saída do sinal (saída)
O7: sétima saída do sinal (saída)
O8: Saída do oitavo sinal (saída)

(*): A corrente de saída de cada canal não excede 50 mA.

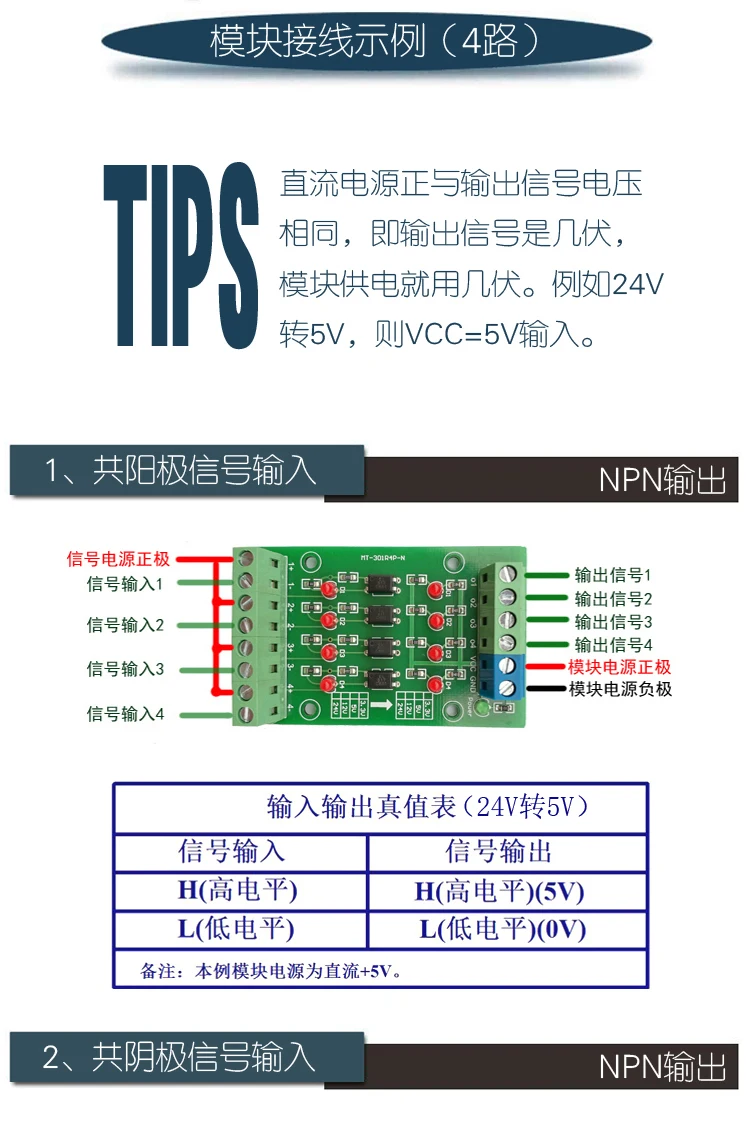

(*): A fonte de alimentação CC é igual à tensão de saída do sinal. Por exemplo, se o sinal for de 24V a 5V, então VCC = entrada de 5V.

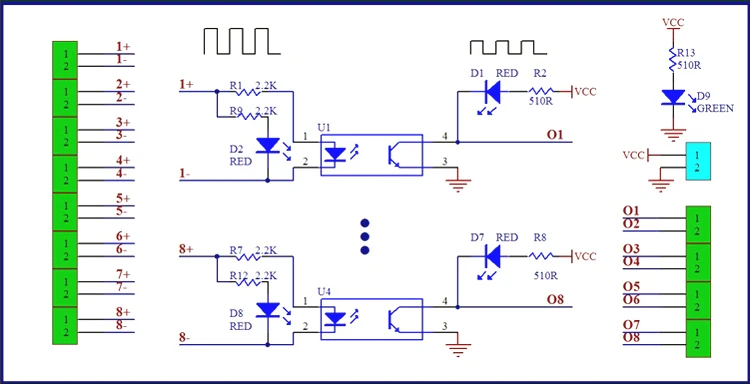

Diagrama esquemático da estrutura interna do módulo:

Observações: O circuito de conversão entre outras tensões de sinal diferentes é o mesmo e o valor de resistência na figura é diferente.

1. 5v 12v 24v da Placa do Nível – Garantia : 2 Years

Descrição do tamanho do recurso do produto:

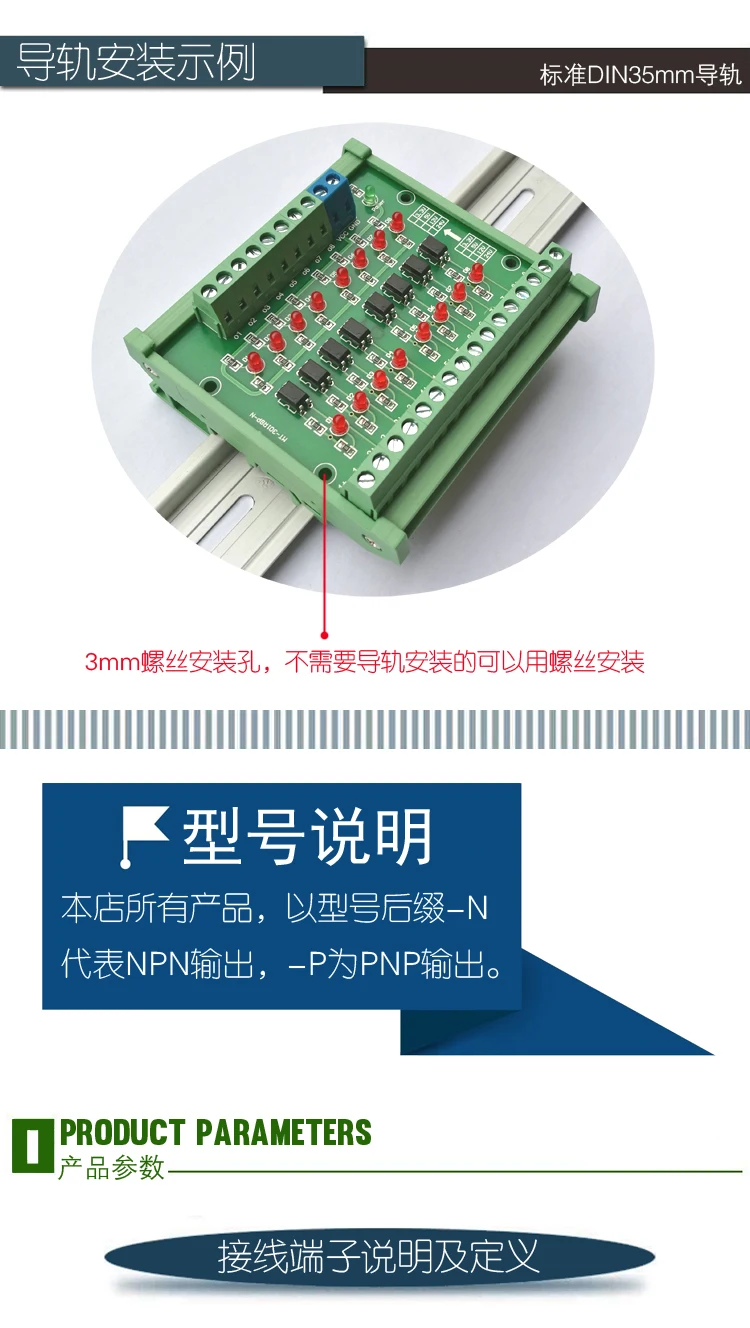

Pode ser instalado com parafusos e igualmente apoia a instalação do trilho (trilho padrão de DIN35mm).

2 maneira: 2 placa terminada canal
4 maneira: placa terminada 4 canais
Maneira 8: placa terminada 8 canais

2 maneira com escudo: 2 canal terminou o escudo da montagem do trilho board + DIN35mm/suporte/escudo
4 maneira com escudo: 4 canal terminou board + DIN35mm trilho montagem shell/suporte/shell
8 maneira com escudo: 8 canais terminou placa + DIN35mm trilho shell montagem/suporte/shell
Maneira 16 com escudo: placa 16-channel terminada + escudo/suporte/escudo da montagem do trilho de DIN35mm
32 maneira com escudo: placa terminada 32-channel + DIN35mm shell/suporte/shell da montagem do trilho

2 canais 38*72*19mm (comprimento * largura * altura)
4 canais 45*72*19mm (comprimento * largura * altura)
8 canais 85*72*19mm (comprimento * largura * altura)

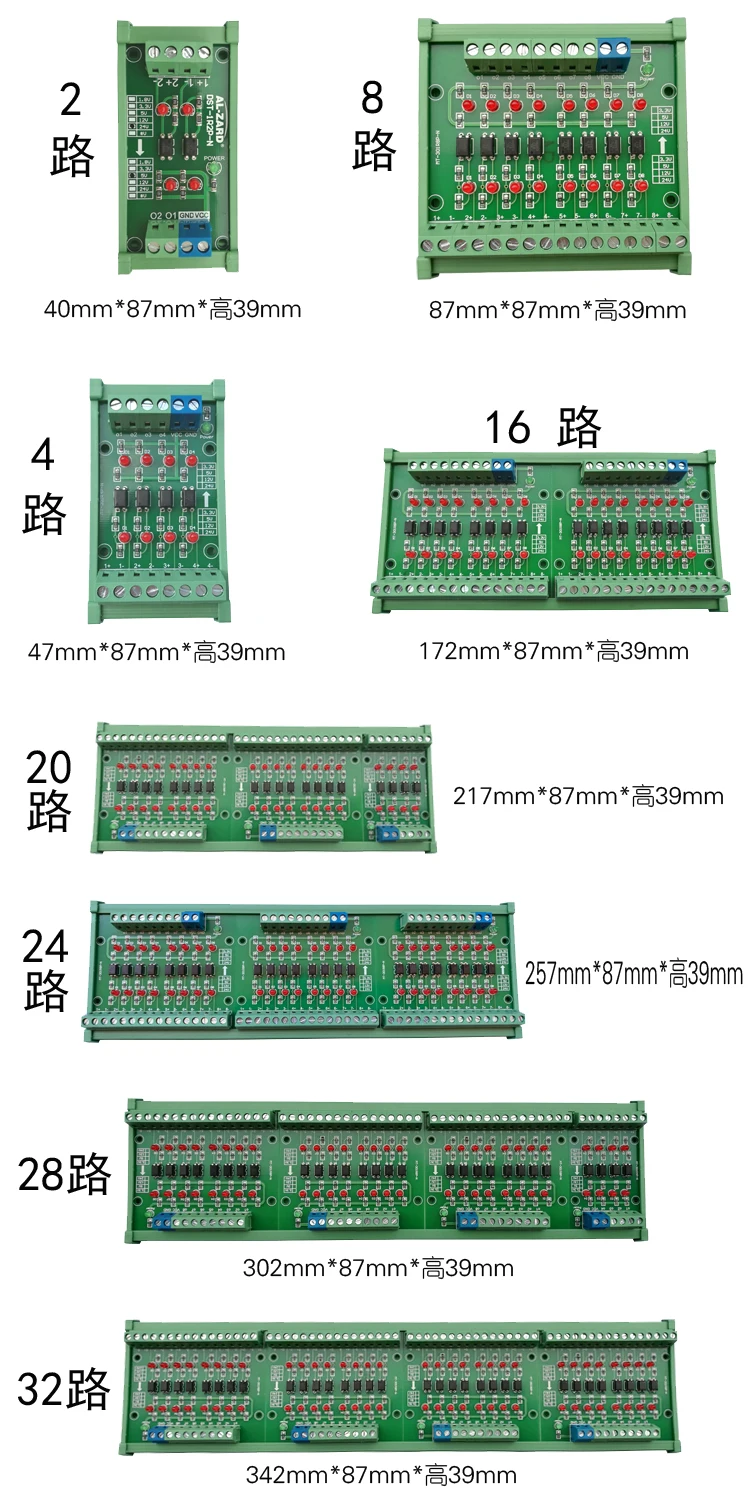

2 maneira com escudo: 40*87*39mm
4 maneira com escudo: 47*87*39mm
8 maneira com escudo: 87*87*39mm
Maneira 16 com escudo: 172*87*39mm
Maneira 20 com escudo: 217*87*39mm
24 maneira com escudo: 257*87*39mm
28 maneira com escudo: 302*87*39mm
32 maneira com escudo: 342*87*39mm

2. High Quality Computador e Escritório – Acabamento : Iron

3. Computador e Escritório – é Regulável : Não

4. do Sinal do Plc do Módulo do – Área de Iluminação : Medidores 15-30square

5. Saída Isolada 2-32 da Maneira 1.8v 3.3v – Material : Metal

6. Cheap Cabos de Computador e Conectores – Número de Fontes de Luz : 5

7. Cabos de Computador e Conectores – Técnicas : Pintado

8. 5v 12v 24v da Placa do Nível – Número do Modelo : Pendant Light 540

9. High Quality Computador e Escritório – Interruptor : Botão do Interruptor

10. Computador e Escritório – Cor do Abajur : Preto

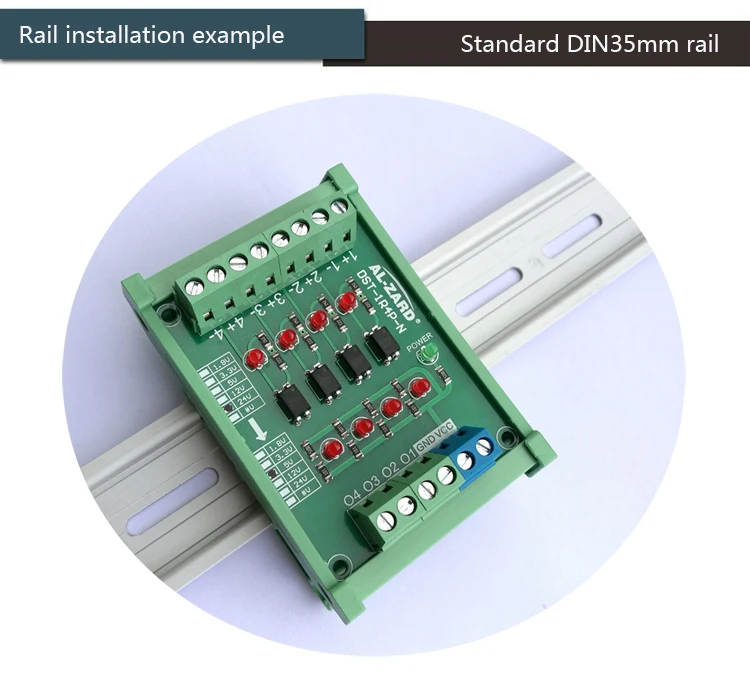

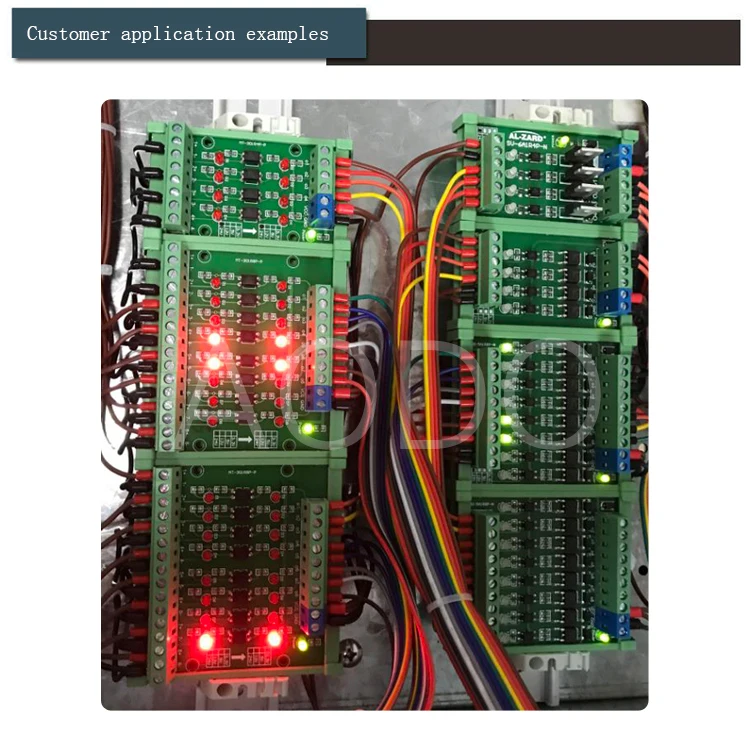

Exemplo com shell:

O exemplo da instalação do trilho (trilho padrão de DIN35mm), você pode instalar com parafusos se você não precisa de usar a instalação do trilho.

11. do Sinal do Plc do Módulo do – Local : Parlorquarto Principaloutros Quartossaguão do Hotelquarto de Hotel

12. Saída Isolada 2-32 da Maneira 1.8v 3.3v – tipo de Item : Luzes Pingente
