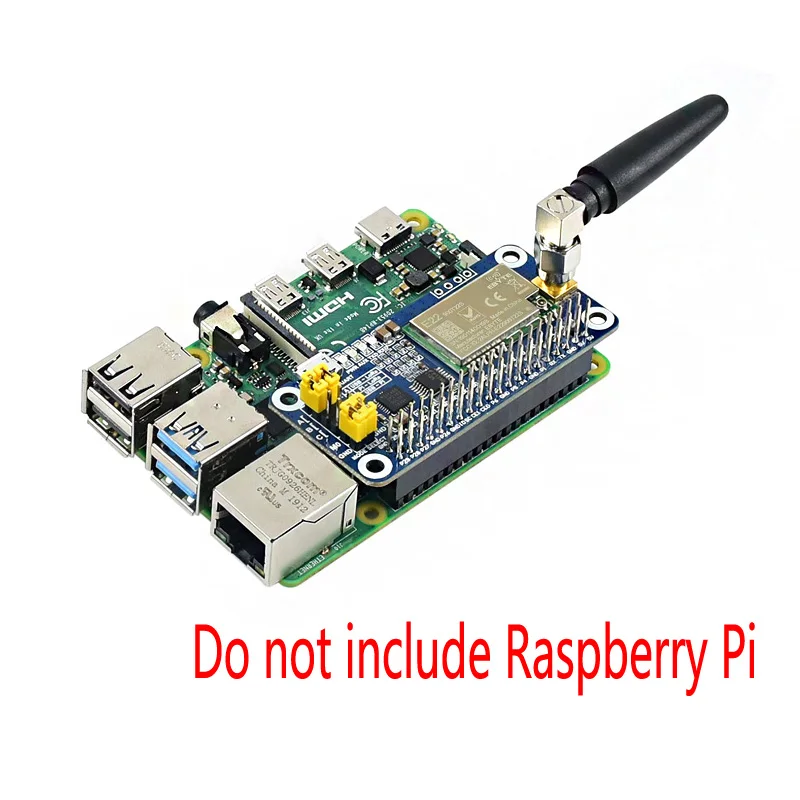

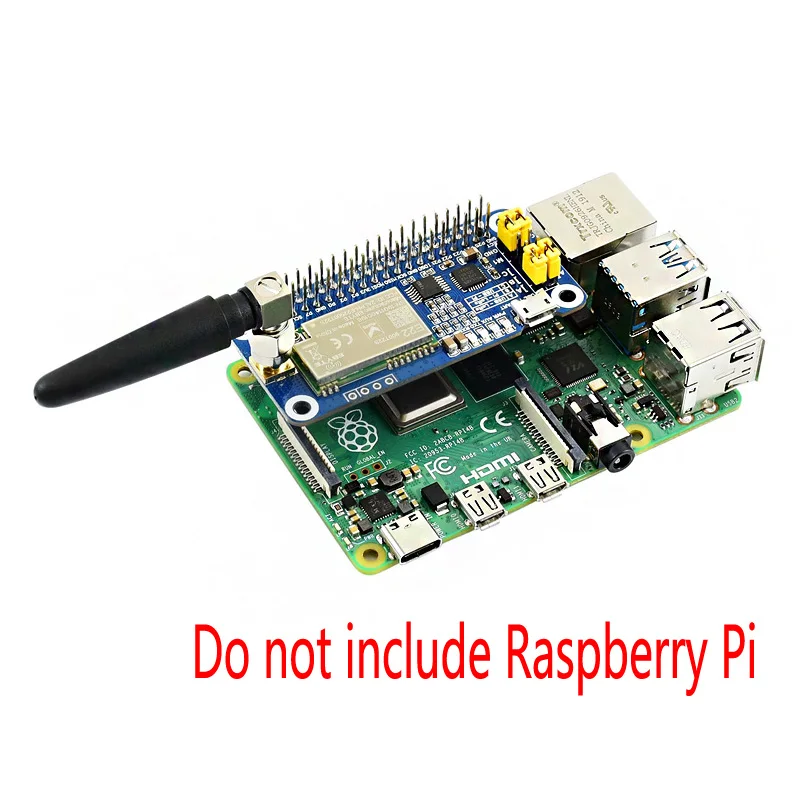

Não inclua Raspberry Pi
1. Toys e Sports

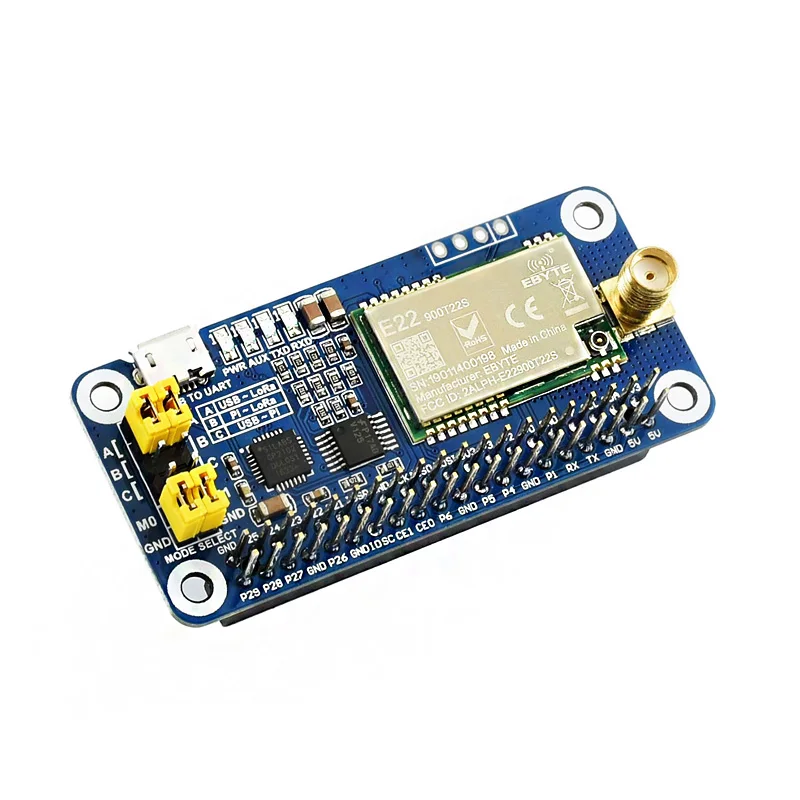

SX1262 LoRa HAT para Raspberry Pi, Spread Spectrum Modulação, Banda de Frequência 868MHz
Este é um Raspberry Pi LoRa HAT baseado no SX1262, cobre a banda de frequência 868MHz. Permite a transmissão de dados até 5km através da porta serial.
Utilizando a tecnologia de modulação do espectro da propagação LoRa da nova geração, a distância de comunicação do módulo é contanto que 5km, igualmente apoia a repetição automática para transmitir mais por muito tempo. Outros recursos incluem Wake on Radio, configuração sem fio, detecção de portadora, chave de comunicação e assim por diante.
Comparando com módulos LoRa normais, o SX1262 LoRa HAT alcança maior distância de comunicação, maior taxa, menor consumo, melhor segurança e anti-interferência. É adequado para várias aplicações, como controle industrial, casa inteligente, coleta de dados, etc.
-
Padrão Raspberry Pi 40PIN GPIO extensão cabeçalho, suporta Raspberry Pi série placas
-
Onboard CP2102 USB TO UART conversor, para depuração serial
-
Traz a interface de controle UART, para conectar placas host como Arduino/STM32
-
4x indicadores LED, fácil de verificar o status do módulo
-
Tecnologia de modulação do espectro de propagação LoRa, até 81 canais de sinal disponíveis, maior distância de comunicação
-
Auto multi-nível repetindo, terno para comunicação de longo alcance ultra, permite multi rede na mesma região
-
Recursos de baixo consumo como sono profundo e Wake on Radio, ideais para aplicações alimentadas por bateria
-
Chave de comunicação personalizável que não será recuperada, melhora muito a segurança dos dados do usuário
-
Apoia o LBT, monitorando o ruído do canal do sinal antes de transmitir, melhora extremamente a relação do sucesso sob o ambiente extremo
-
Suporta a intensidade do sinal RSSI indicando, para avaliar a qualidade do sinal, sintonizando a rede
-
Apoia a configuração sem fio do parâmetro, enviando o pacote sem fio do comando/dados, configura remotamente ou recupera o parâmetro do módulo
-
Suporta transmissão de ponto fixo, transmissão, monitor do canal do sinal
-
Vem com recursos do desenvolvimento e manual (exemplos para Raspberry Pi/STM32)
-
2. Beauty e Health
-

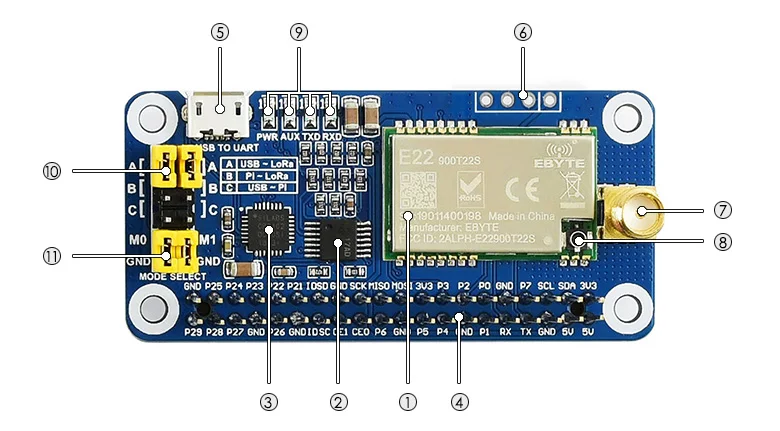

Módulo SX1262 LoRa
-
74HC125V:Tensão nível tradutor
-
CP2102:Conversor USB PARA UART
-
Conector Raspberry Pi GPIO:Para conexão com Raspberry Pi
-
Porta USB PARA UART
-
Cabeçalho UART:Para conectar placas host como STM32/Arduino
-
Conector antena SMA
-
Conector antena IPEX
-
Indicadores:
-
RXD/TXD: indicador UART RX/TX
-
AUX: indicador auxiliar
-
PWR: indicador do poder
-
-
UART seleção jumpers
-
A: controle o módulo LoRa através do USB TO UART
-
B: controlar o módulo LoRa através Raspberry Pi
-
C: acesso Raspberry Pi através USB TO UART
-
-
LoRa modo seleção jumpers
-
Curto M0, curto M1: transmissão modo
-
Curto M0, aberto M1: configuração do modo
-
Aberto M0, curto M1: modo WOR
-
Aberto M0, aberto M1: modo sono profundo
-
-
3. Phones e Accessories
|
SX1268 Chapéus LORA 470M |
SX1268 Chapéus LORA 433M |
SX1262 CHAPÉ LORA 868M |
SX1262 CHAPÉ LORA 915M |
|
|
Módulo RF |
SX1268 |
SX1262 |
||
|
Banda frequência |
410,125 ~ 493,125 MHz |
850,125 ~ 930,125 MHz |
||
|
Antena |
Antena 470MHz (2dBi) |
Antena 433MHz (2dBi) |
Antena 868MHz (2dBi) |
Antena 915MHz (2dBi) |
|
Taxa rádio |
0,3 kbps ~ 62,5 kbps (programável) |
|||
|
Transmita o poder |
22.0dBm (10/13/17/22dBm programável) |
|||
|
Receber sensibilidade |
-147dBm (rádio taxa 2,4 kbps) |
|||
|
Consumo energético |
Transmita a corrente: 110mA (consumo transiente) |
Transmita a corrente: 133mA (consumo transiente) |
||
|
Interface comunicação |
UART (nível TTL) |
|||
|
Baudrate |
1200bps ~ 115200bps (9600bps por padrão) |
|||
|
Comprimento do pacote |
Byte 240 (32/64/128/240 byte programável) |
|||
|
Cache |
1000 byte |
|||
|
Gama experimental |
5km (condição: sem nuvens e selvagem, altitude 2,5 m, antena ganho 5dBi, taxa de rádio 2,4 kbps) |
|||
|
Fonte de energia |
5V |
|||
|
Nível lógico |
3,3 V/5V |
|||
|
Temperatura operacional |
-40~85? |
|||
|
Aplicações |
Casa inteligente, sensores industriais, automação predial, medidores inteligentes e muito mais outras aplicações IoT |
|||
|
Região aplicável |
China |
Europa, Ásia, África |
América, Oceania, Ásia |
|
|
Nota: apenas para referência, confirme as bandas LoRa locais suportadas antes de fazer o pedido. |
||||
-

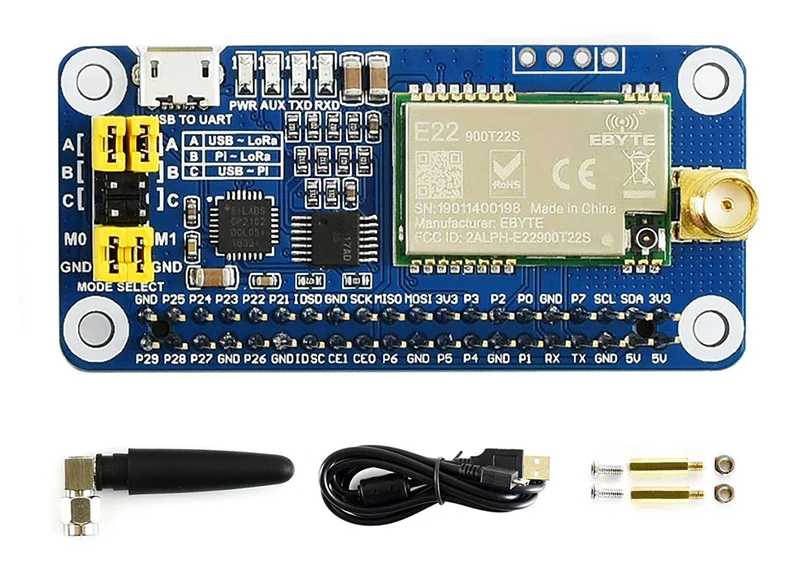

SX1262 LoRa CHAPÉ 868M x1
-
Plugue USB tipo A para cabo micro plugue x1
-
868MHz antena x1
