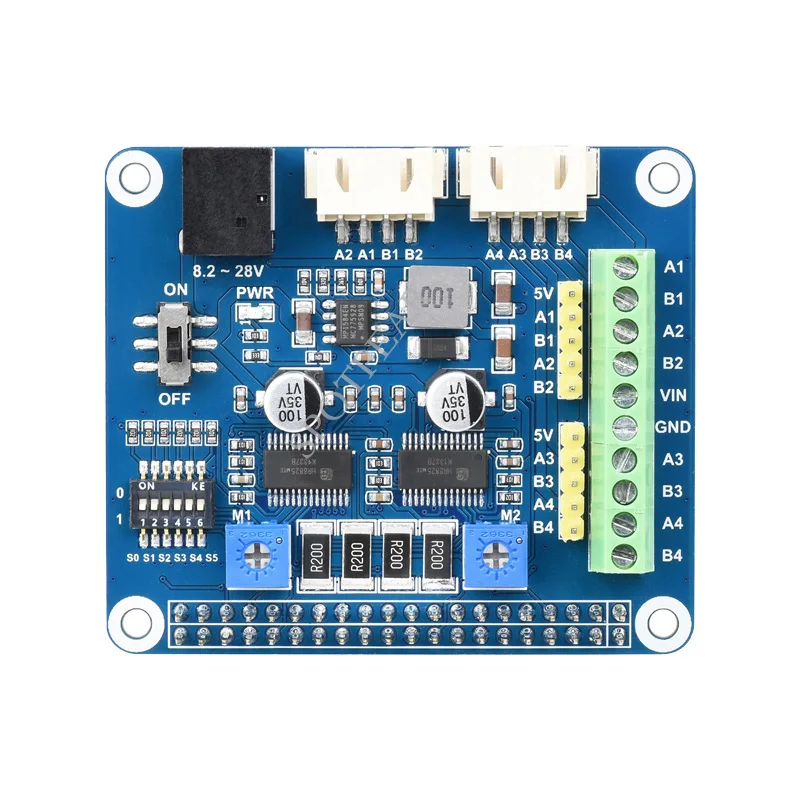

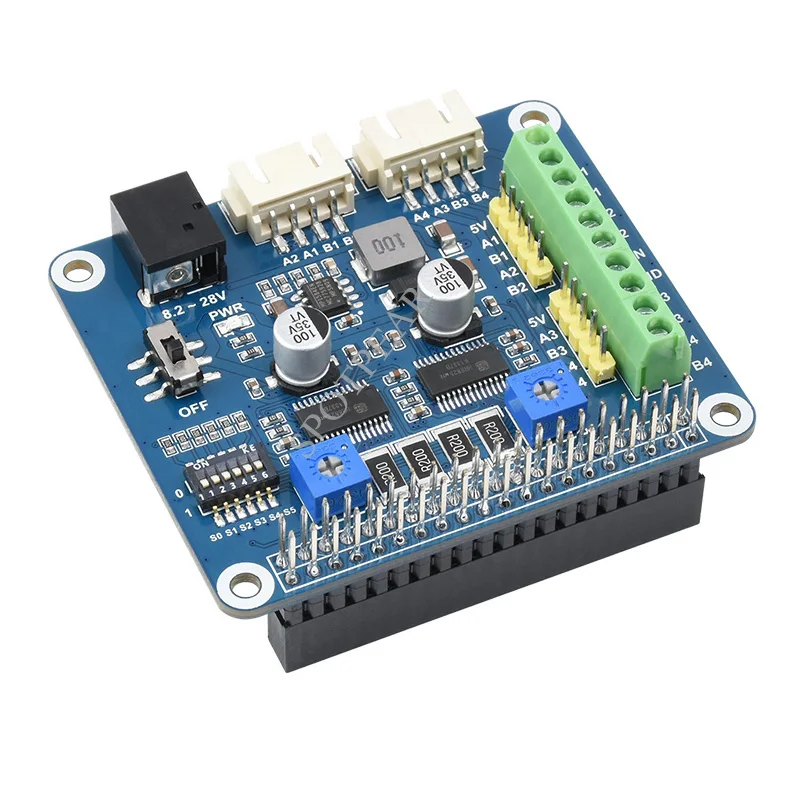

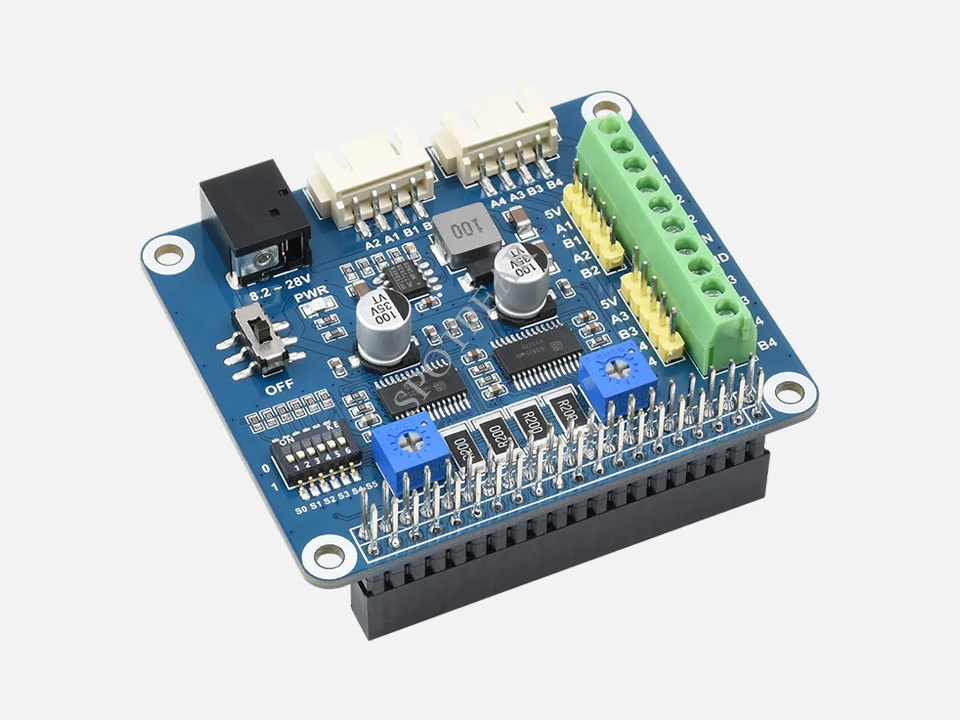

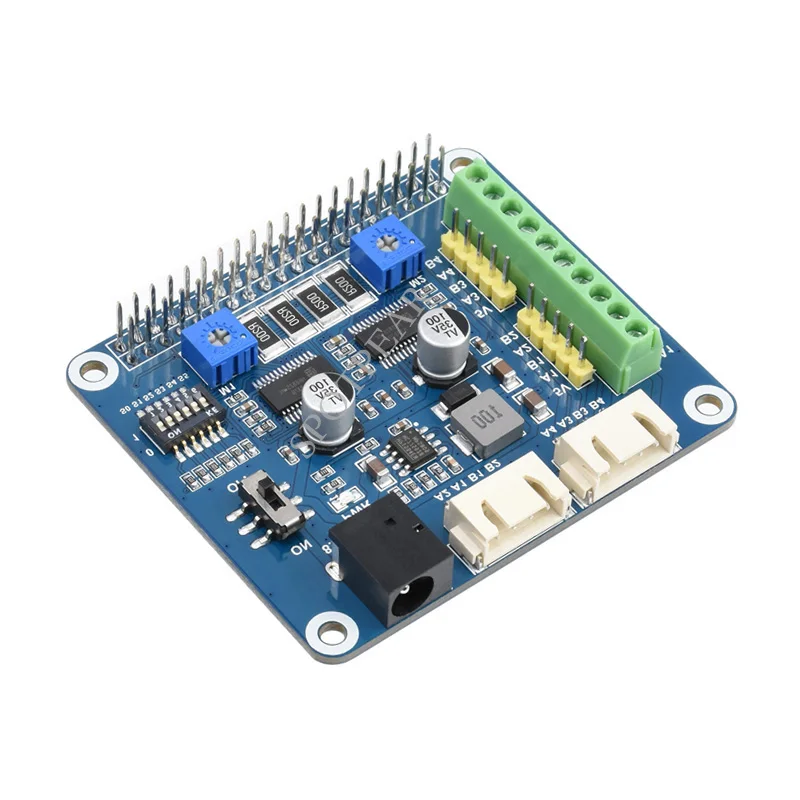

Raspberry pi Hrb8825 Motor Deslizante Chapéu Conduz Dois Motores de Passo até 32 Microstepping
R$ 127,22
DÚVIDAS?
Envie um email para:
Produtos relacionados
Componentes Para Computadores
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
| Características | Especificações |
|---|---|
| Tipo de Placa Demo | Braço |
| Nome da Marca | Waveshare |
| Origem | CN (origem) |
Nota:NãoIncluemRaspberry PiENano JetsonPor favor,Compre sozinho.
1. Raspberry pi Hrb8825 Motor Deslizante Chapéu Conduz
Características
-
Padrão Raspberry Pi 40PIN GPIO extensão cabeçalho, suporta Raspberry Pi série placas, Jetson Nano
-

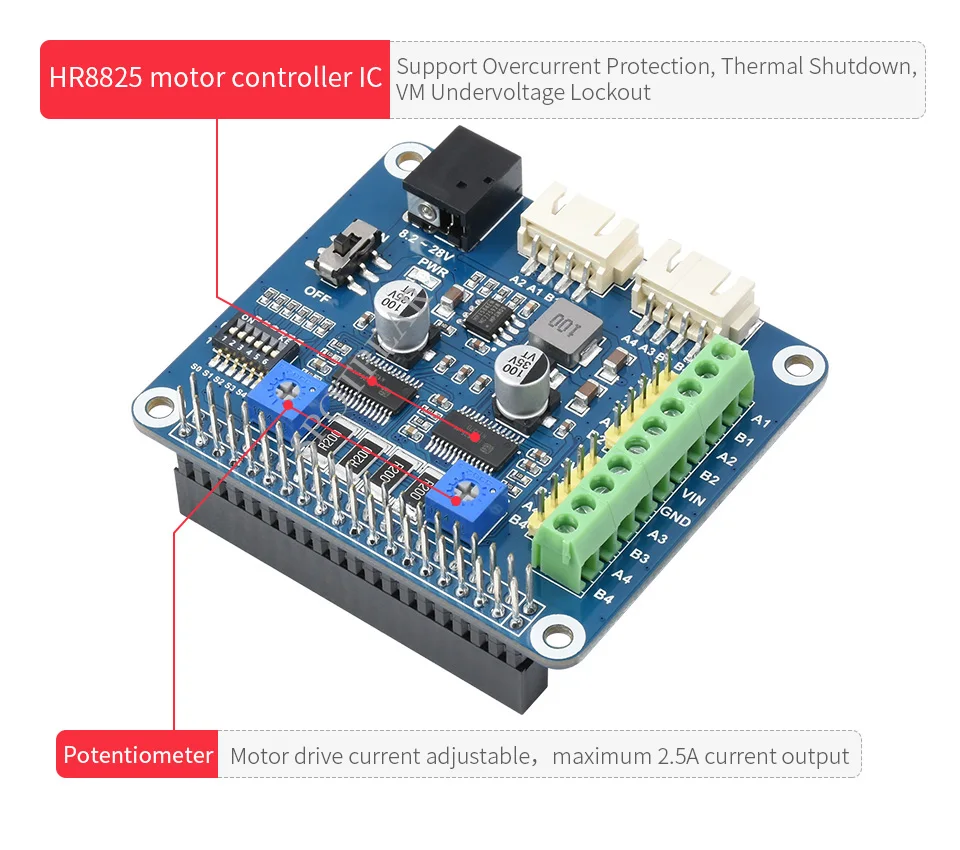

O controlador duplo IC a bordo do motor HR8825 com indexador microstepping incorporado, conduz dois motores deslizantes, fáceis de usar
-
6 modos de microstepping disponíveis, configurados com os switches DIP: passo completo, meio passo, 1/4 passo, 1/8 passo, 1/16 passo e 1/32 passo
-
Corrente ajustável do motor via potenciômetro, saída atual máxima 2.5A
-
Proteção contra sobrecorrente (OCP), desligamento térmico (TSD), bloqueio de subtensão VM (UVLO)
-
Integra regulador 5V, permite fornecer energia ao Raspberry Pi
-
Multi opções a bordo do conector para motores deslizantes em especificações diferentes
-
Vem com recursos de desenvolvimento e manual (exemplos em BCM2835, wiringPi e python)
Especificações
-
Controlador do motor: HR8825
-
Tensão motora: 8.2V ~ 28V
-
Corrente do motor: 2.5A
-

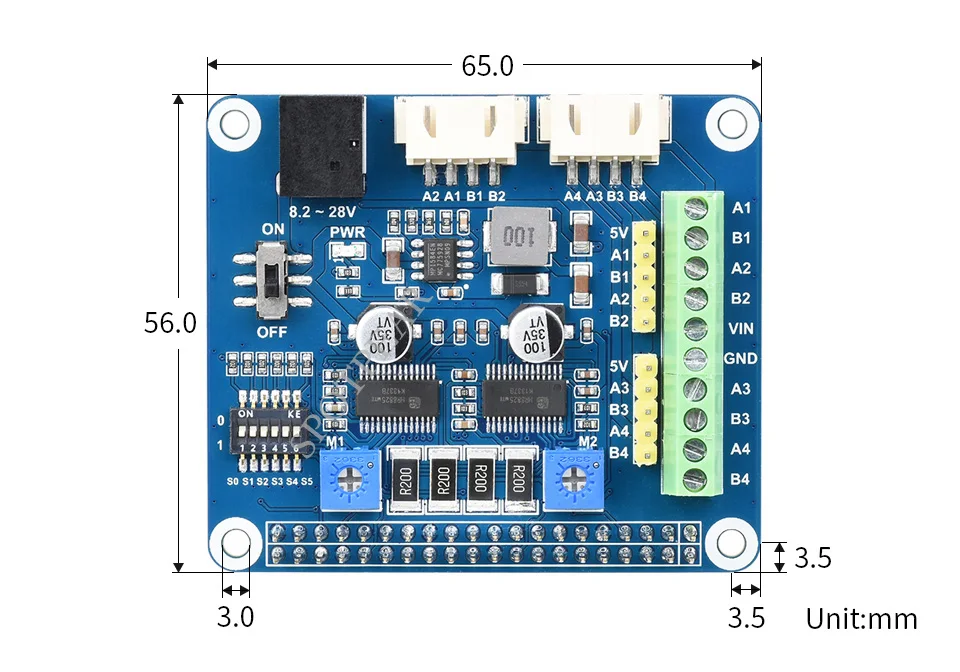

Dimensão: 65mm × 56mm
-
Montagem tamanho do furo: 3.0mm
2. Toys e Sports

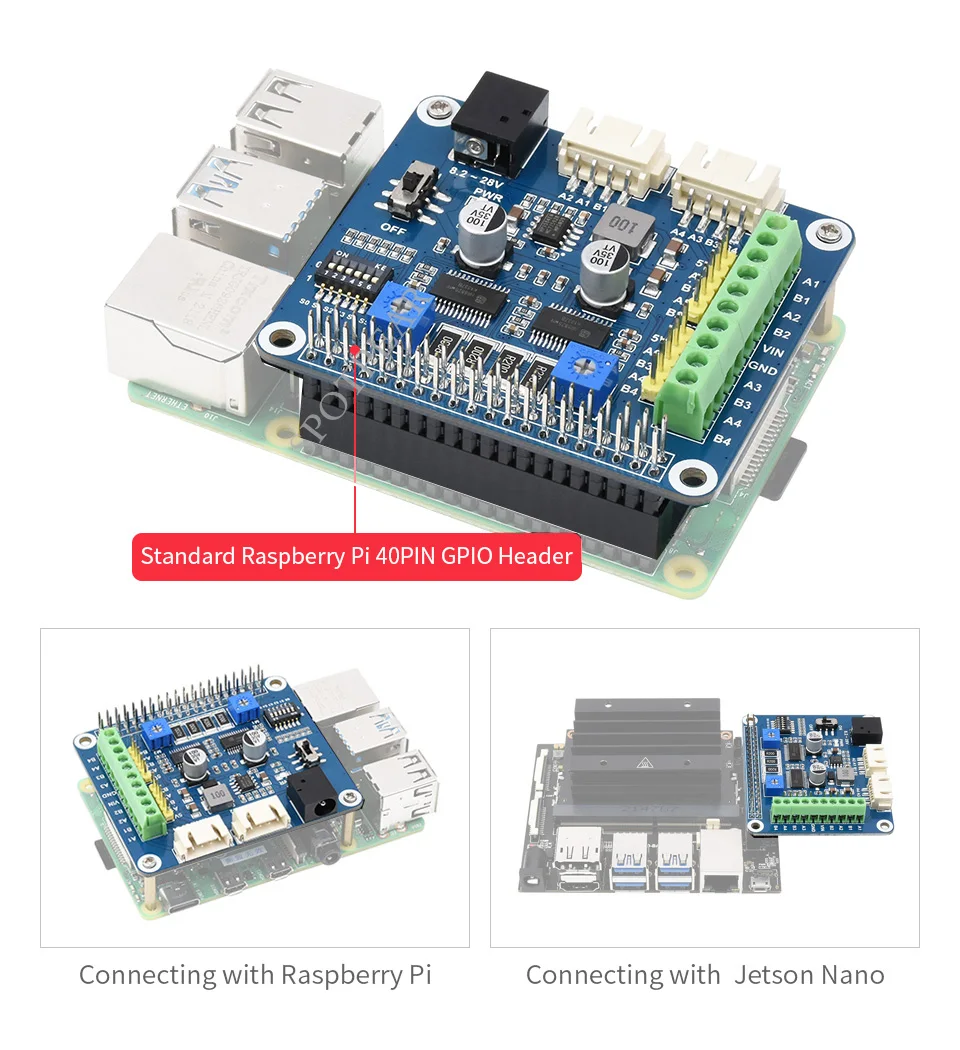

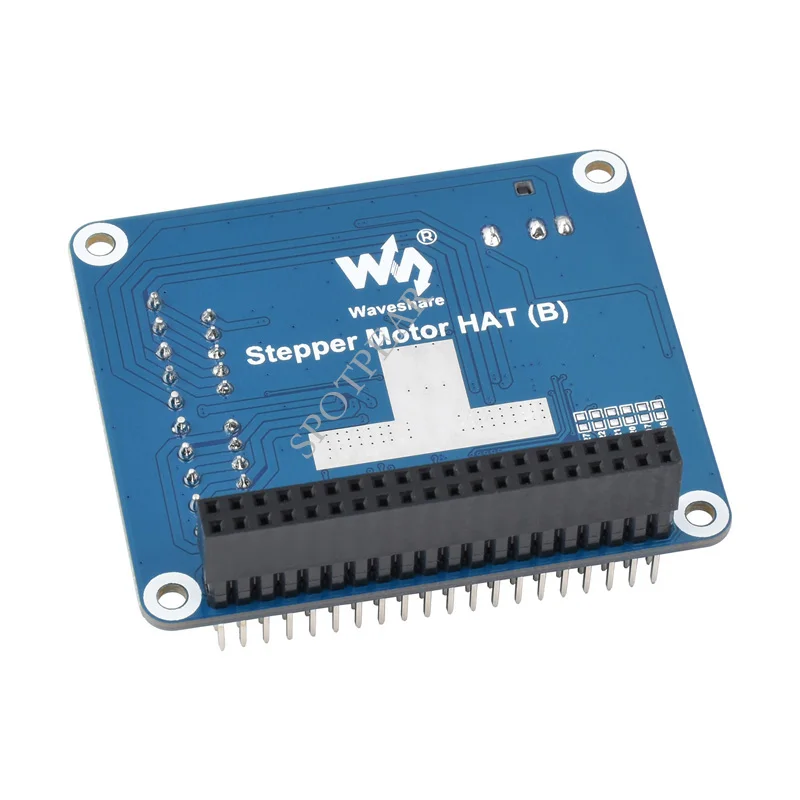

Projetado para Raspberry Pi Boards / Jetson Nano
3. Beauty e Health
O conversor incorporado para o controle fácil, pode conduzir dois motores deslizantes
4. Phones e Accessories

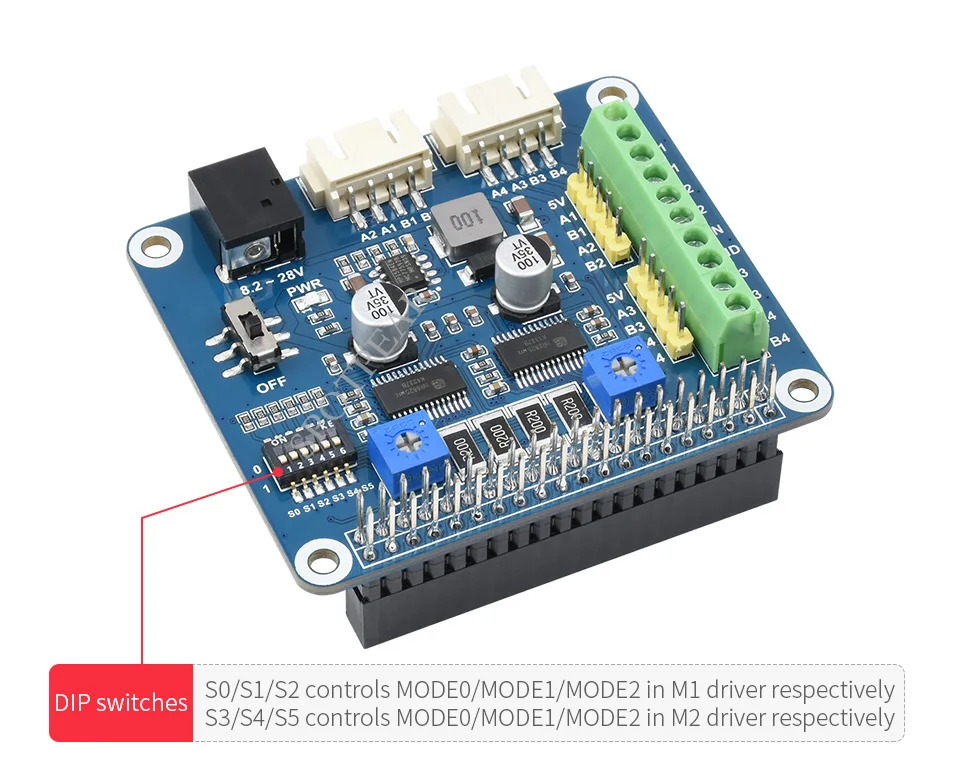

Configurado através dos interruptores DIP:
Passo Completo, Meio Passo, 1/4 Passo, 1/8 Passo, 1/16 Passo e 1/32 Passo
5. Dois Motores de Passo até 1 32 Microstepping
|
MODE2 |
MODE1 |
MODE0 |
CONFIGURAÇÃO DE MICROSTEPPING MOTOR |
|
0 |
0 |
0 |
Passo completo |
|
0 |
0 |
1 |
Meio passo |
|
0 |
1 |
0 |
1/4 passo |
|
0 |
1 |
1 |
1/8 passo |
|
1 |
0 |
0 |
1/16 passo |
|
1 |
0 |
1 |
1/32 passo |
|
1 |
1 |
0 |
1/32 passo |
|
1 |
1 |
1 |
1/32 passo |
.

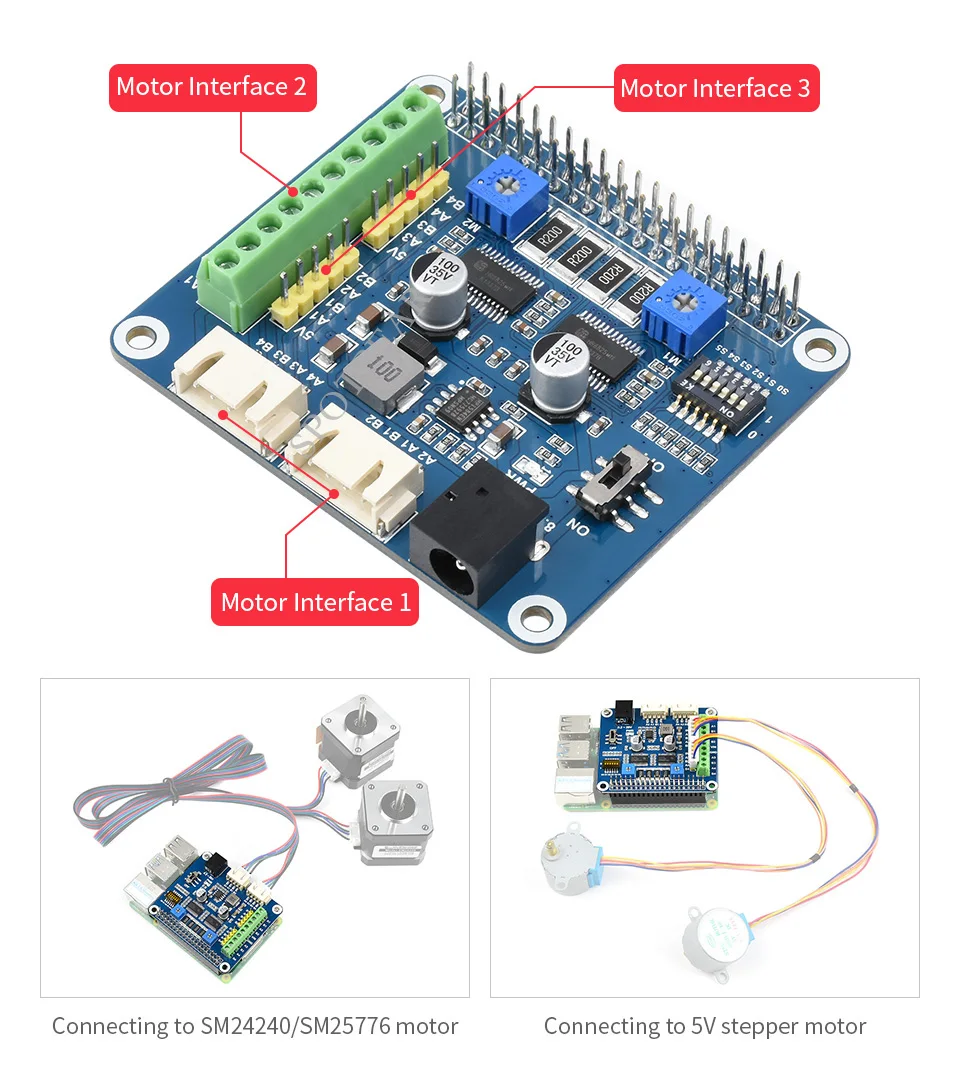

Acesso fácil aos motores deslizantes em especificações diferentes
6. Weddings e Events
|
PIN |
DESCRIÇÃO DE INTERFACE MOTOR |
|
VIN |
Entrada do poder 8.2 ~ 28V |
|
5V |
Poder 5V |
|
GND |
Terra |
|
A1 |
Saída 1 terminal do enrolamento bipolar do motor deslizante M1 A |
|
A2 |
Terminal da saída 2 do enrolamento bipolar do motor deslizante M1 A |
|
B1 |
Saída 1 erminal do enrolamento bipolar do motor deslizante M1 B |
|
B2 |
Terminal da saída 2 do enrolamento bipolar B do motor deslizante M1 |
|
A3 |
Saída 1 terminal do enrolamento bipolar do motor deslizante M2 A |
|
A4 |
Terminal da saída 2 do enrolamento bipolar do motor deslizante M2 A |
|
B3 |
Saída 1 terminal do enrolamento bipolar B do motor deslizante M2 |
|
B4 |
Terminal da saída 2 do enrolamento bipolar B do motor deslizante M2 |
7. Home e Garden
-

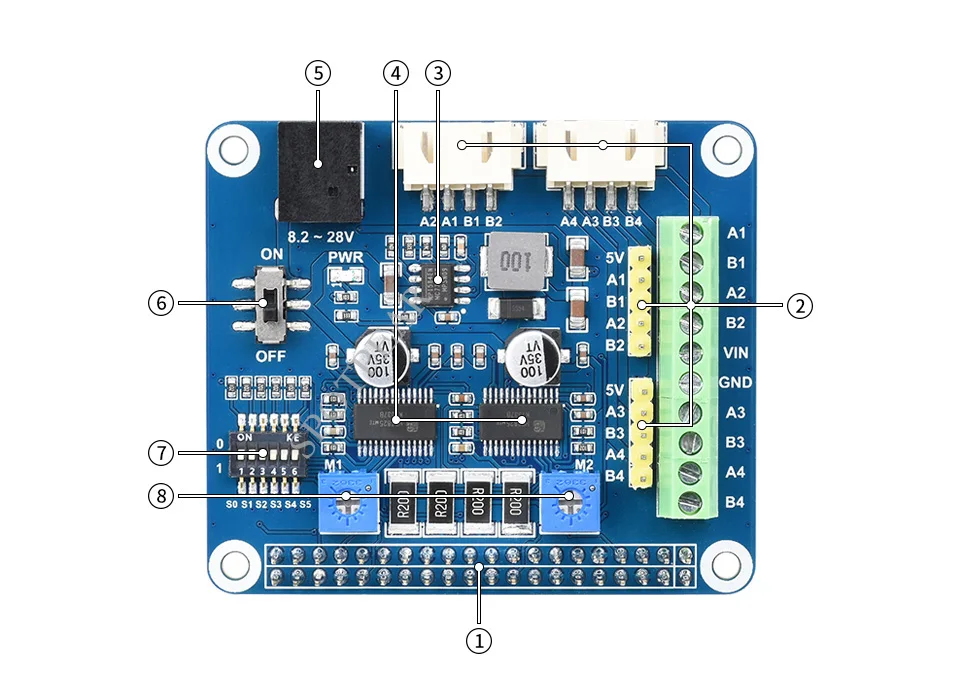

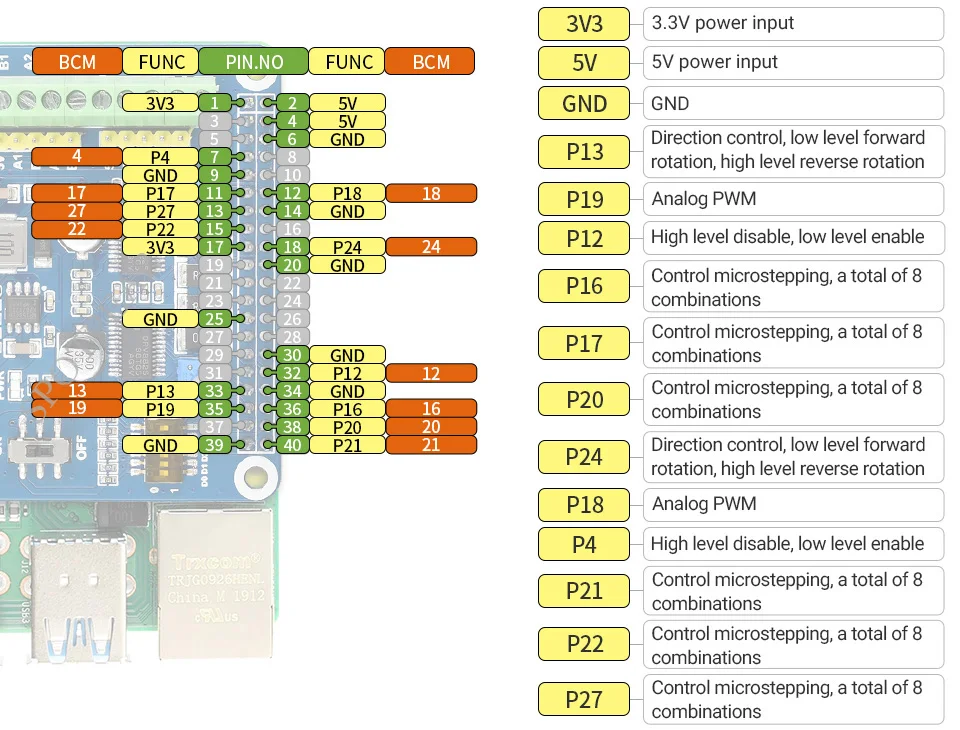

Interface GPIO Raspberry Pi
Pode ser conectado a vários Raspberry Pi HATs -
Interface do motor
Três especificações diferentes da interface do motor, fácil de usar -
Chip poder MP1482
Fonte de alimentação externa pode ser convertida em tensão 5V para alimentar o Raspberry Pi -
Chip motorista do motor HR8825
Pode conduzir dois motores deslizantes
-
Interface alimentação externa
8.2V ~ 28V DC alimentação entrada -
Interruptor do motor
Você pode escolher se o módulo fornece energia para o Raspberry Pi -
Interruptor DIP
Para definir 6 resoluções diferentes do passo -
Potenciômetro
Corrente ajustável do motor
8. Computers e Electronics
9. Online Shopping
-

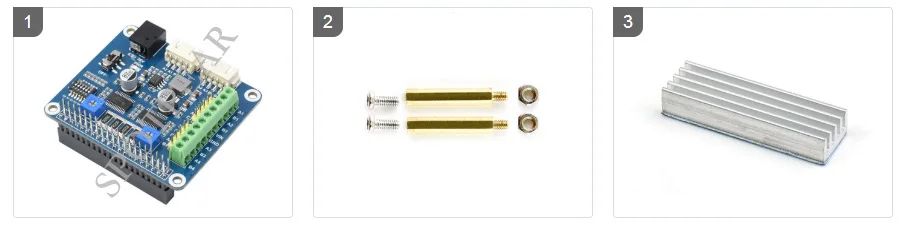

Motor deslizante CHAPÉ (B) x1
-
RPi parafusos pack (2pcs) x1
-
Dissipador alumínio x1
10. Raspberry pi Hrb8825 Motor Deslizante Chapéu Conduz
