Raspberry pi Compute Module io Board Dual Gigabit Ethernet Mini Roteador Caixa de Metal

Nota:NãoIncluirCM4Por favor,Compre sozinho.

Síntese

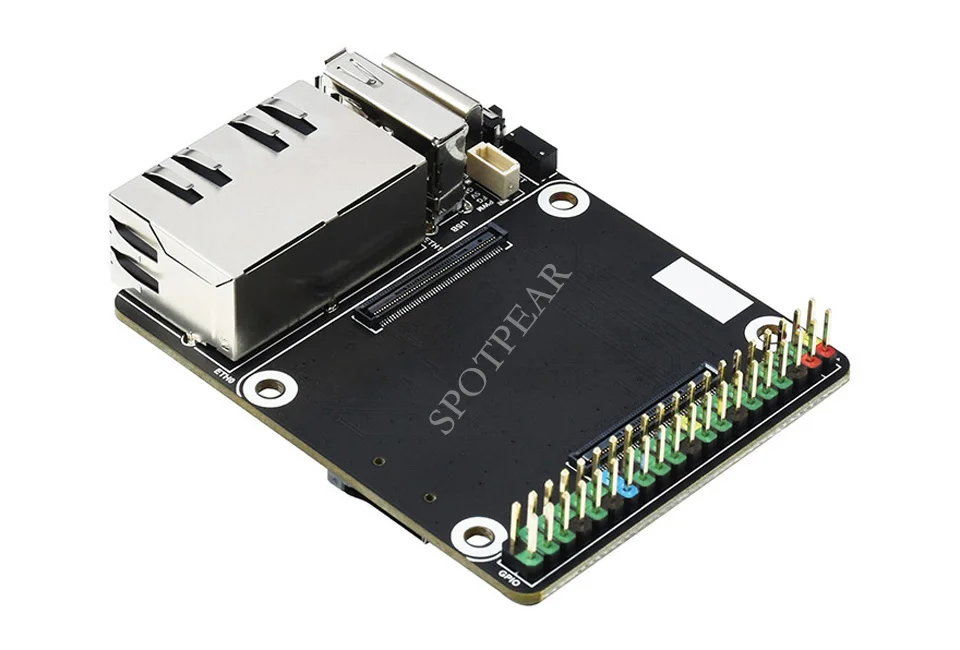

• CM4-DUAL-ETH-MINI, um rodapé que pode ser usado com Raspberry Pi Compute Module 4,

• Suporta fonte de alimentação de interface 5V DC Tipo C e possui portas Ethernet Gigabit duplas,

• USB2.0 de canal único com interface de ventilador e interface padrão Raspberry Pi 40Pin,

• Que é adequado para cenários que exigem várias portas de rede como roteamento suave.

Especificações

• CM4 SOCKET: adequado para todas as variantes do Compute Module 4

• REDE: Conector duplo Gigabit Ethernet RJ45

• USB: Porta USB 2,0

• CABEÇA PIN: cabeçalho Raspberry Pi 40PIN GPIO

• ARMAZENAMENTO: Tomada do cartão TF para Compute Module 4 Lite (sem eMMC) variantes

• FAN HEADER: porta SH1.0 de 4 fios, permite ajuste e medição de velocidade, 5V

• ENTRADA DE POTÊNCIA: 5V, interface Tipo C

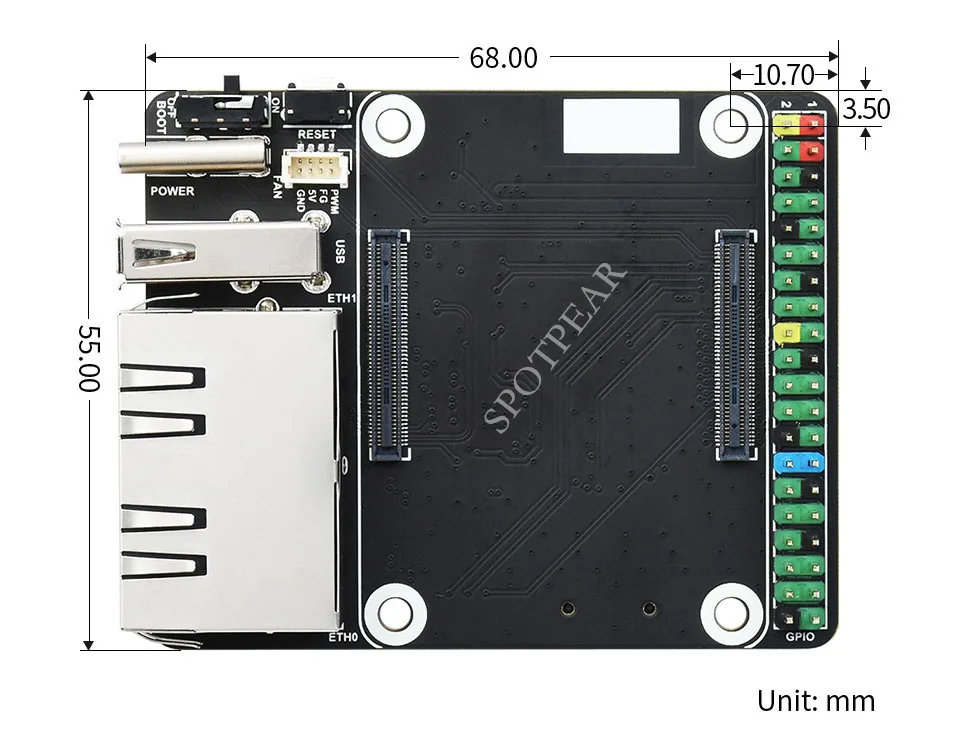

• DIMENSÕES: 55,0 × 68,0mm

2. Raspberry pi Compute Module 4 io Board

* Consulte a lista de peças para conteúdo detalhado do pacote

3. Toys e Sports

• Nota:NãoIncluirCM4

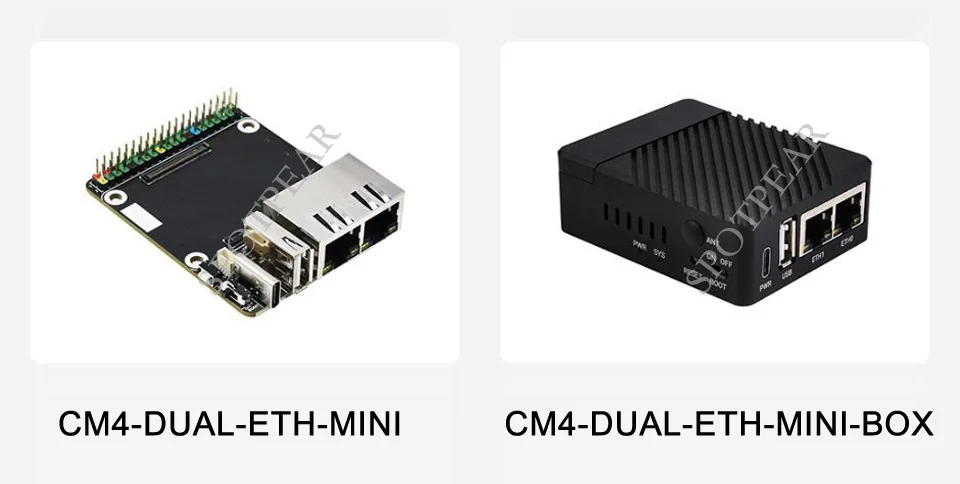

• Modelo do produto:CM4-DUAL-ETH-MINI

• Característica:Placa Base Ethernet Gigabit Dupla

• Modelo do produto:CM4-DUAL-ETH-MINI-BOX

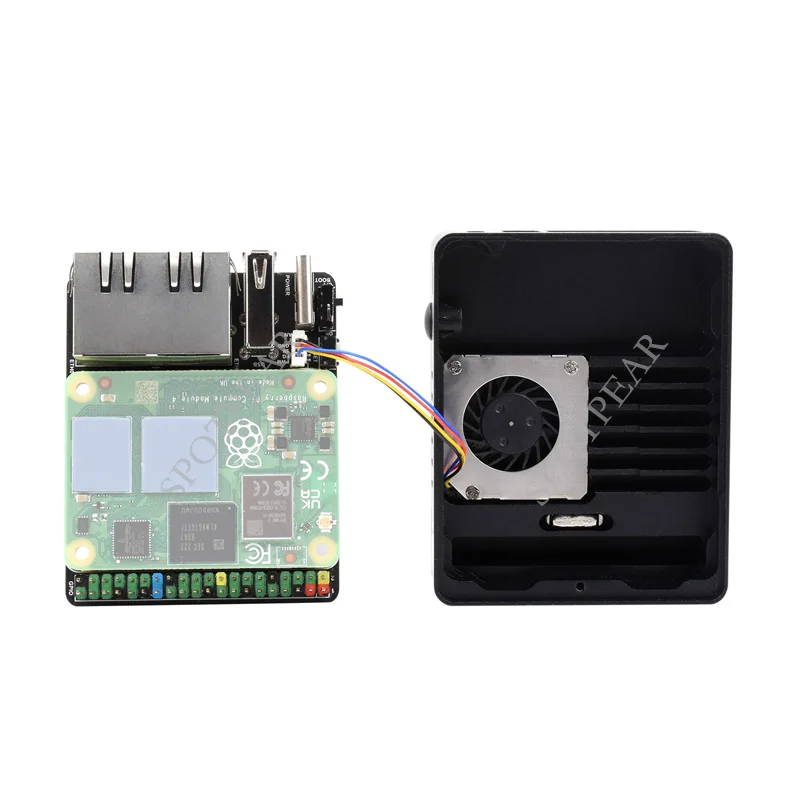

• Característica:Kit Mini-Computador Ethernet Dual Gigabit. Além do Dual Gigabit Ethernet Base Board, é equipado com caixa de liga de alumínio, ventilador e adaptador de alimentação

A melhor proteção para a placa baixa, vem com ventilador para a dissipação de calor eficiente

4. Beauty e Health

Apenas para referência, CM4 NÃO está incluído.

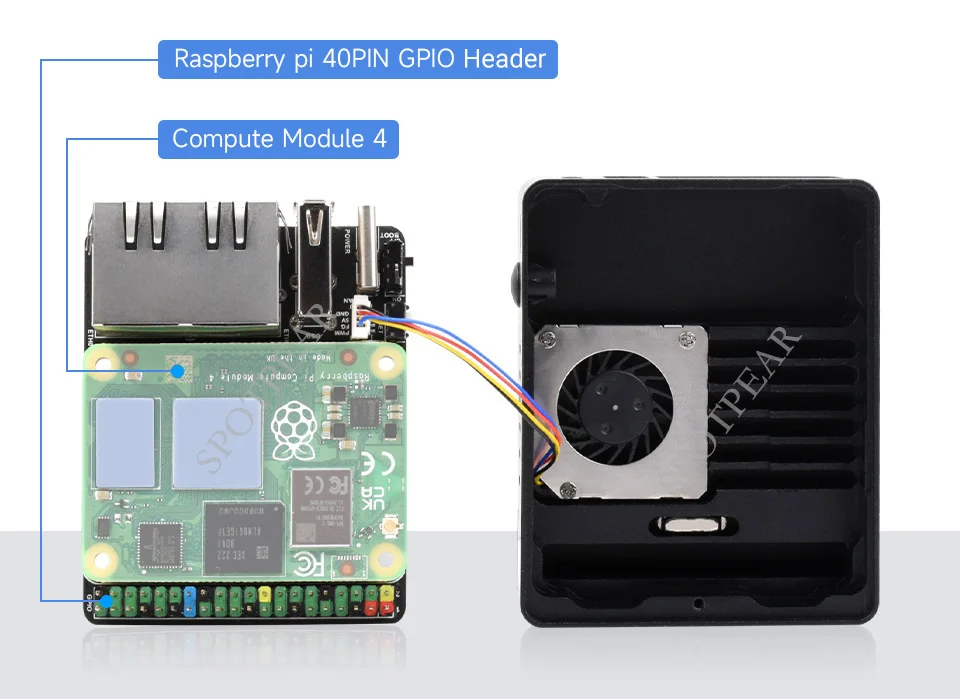

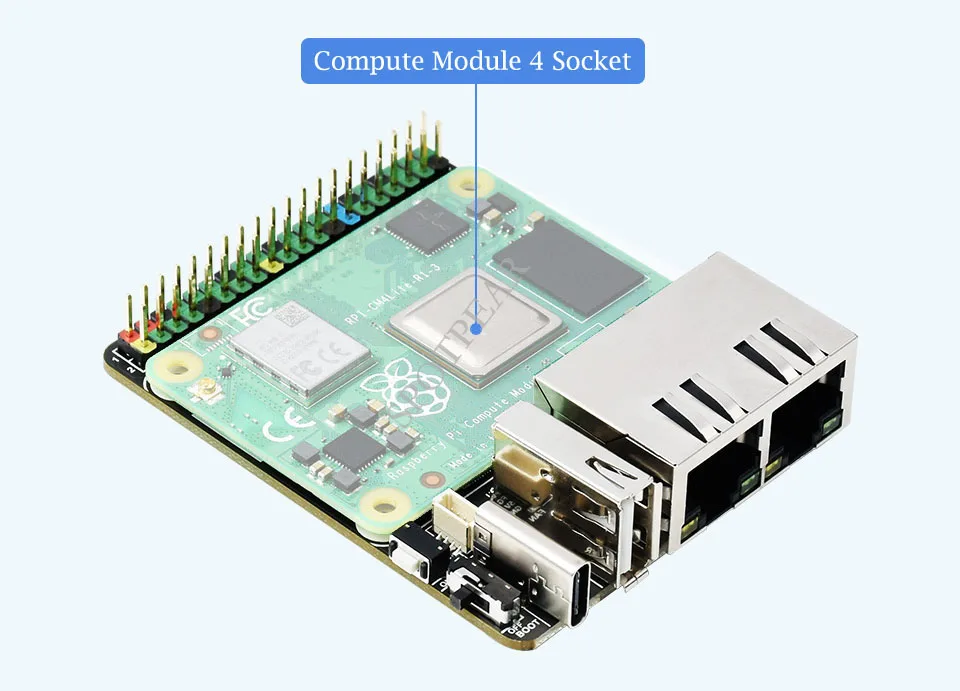

Soquete CM4 padrão e encabeçamento 40PIN GPIO

Adequado para Compute Module 4 Lite/EMMC Series Module

5. Phones e Accessories

Apenas para referência, CM4 NÃO está incluído.

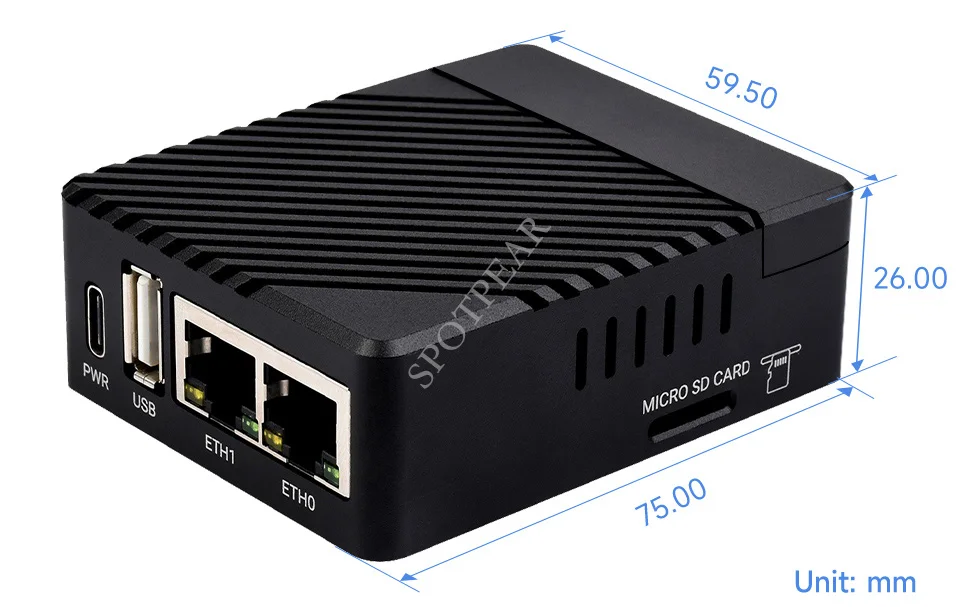

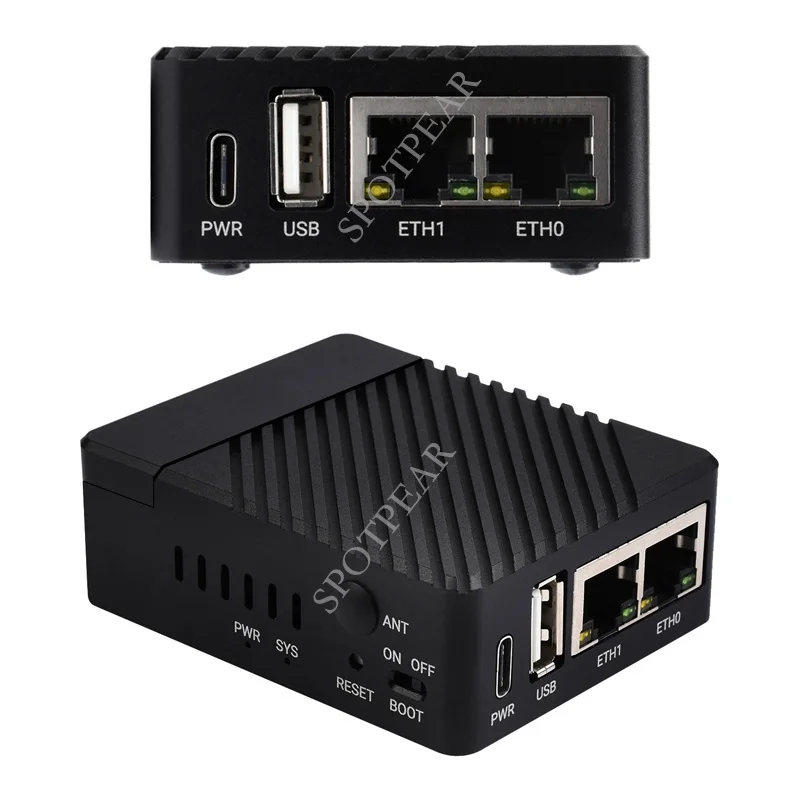

6. Dual Gigabit Ethernet Mini Roteador Caixa de Metal

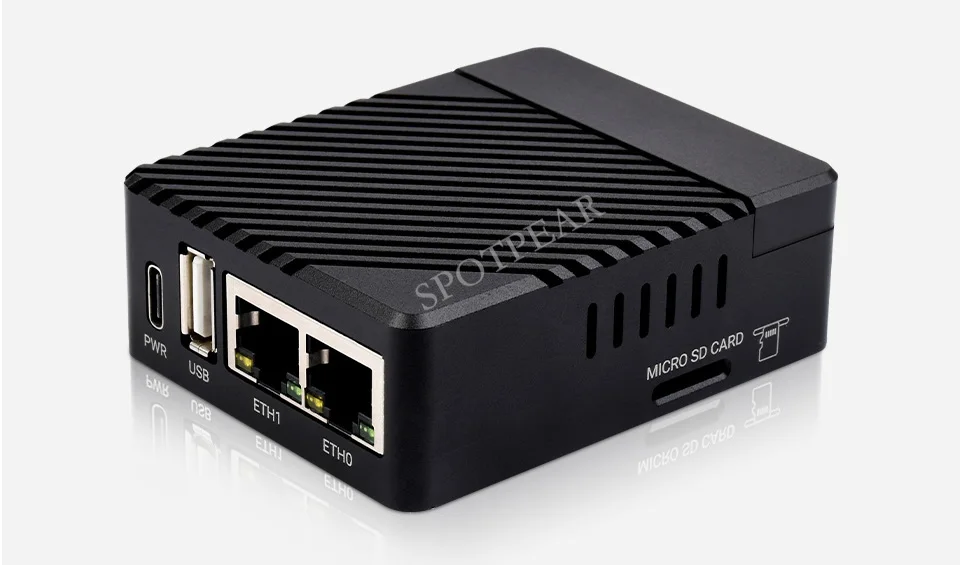

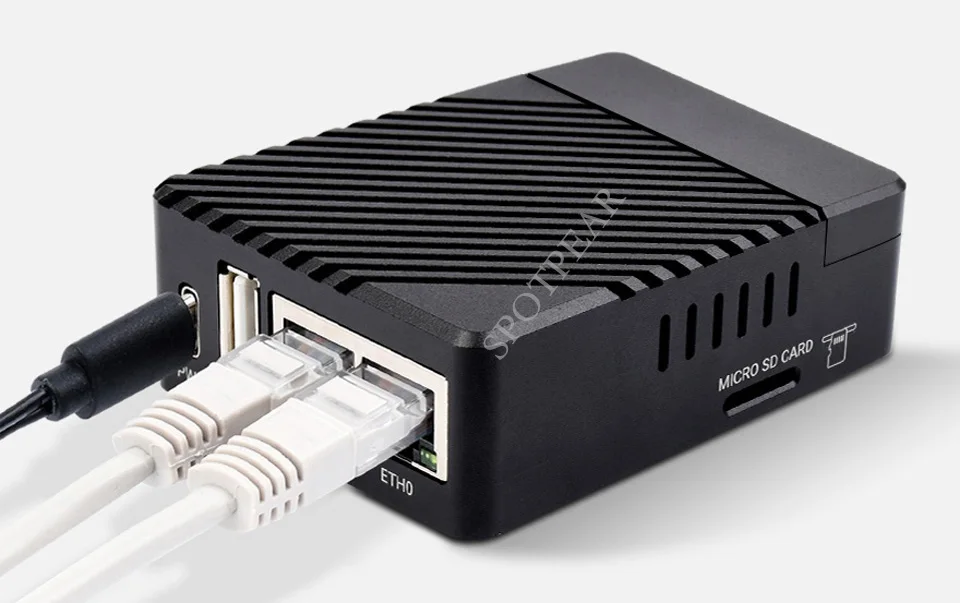

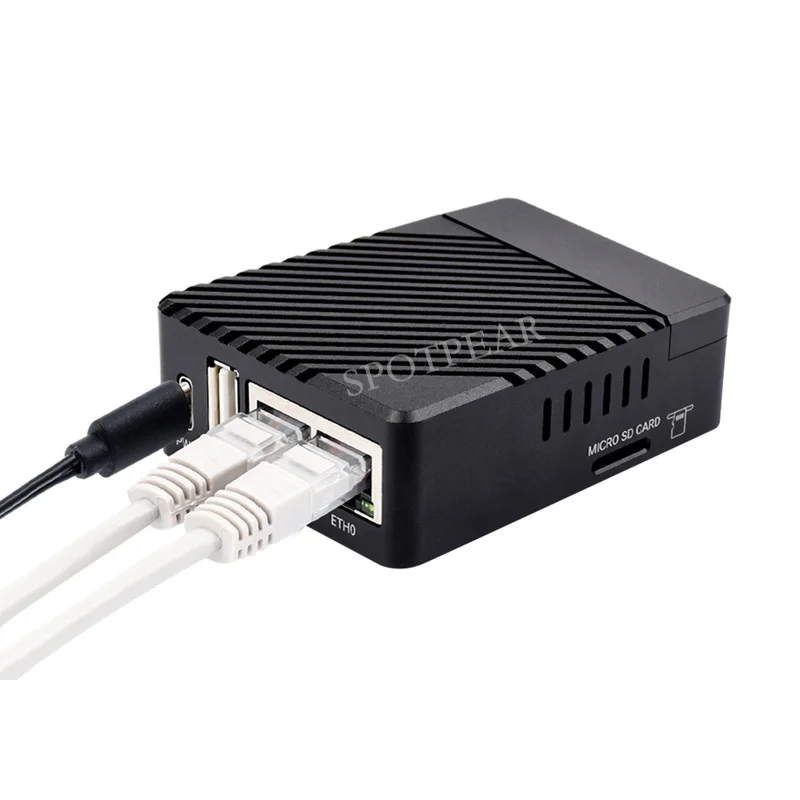

Cada recorte é completamente alinhado com o conector

7. Weddings e Events

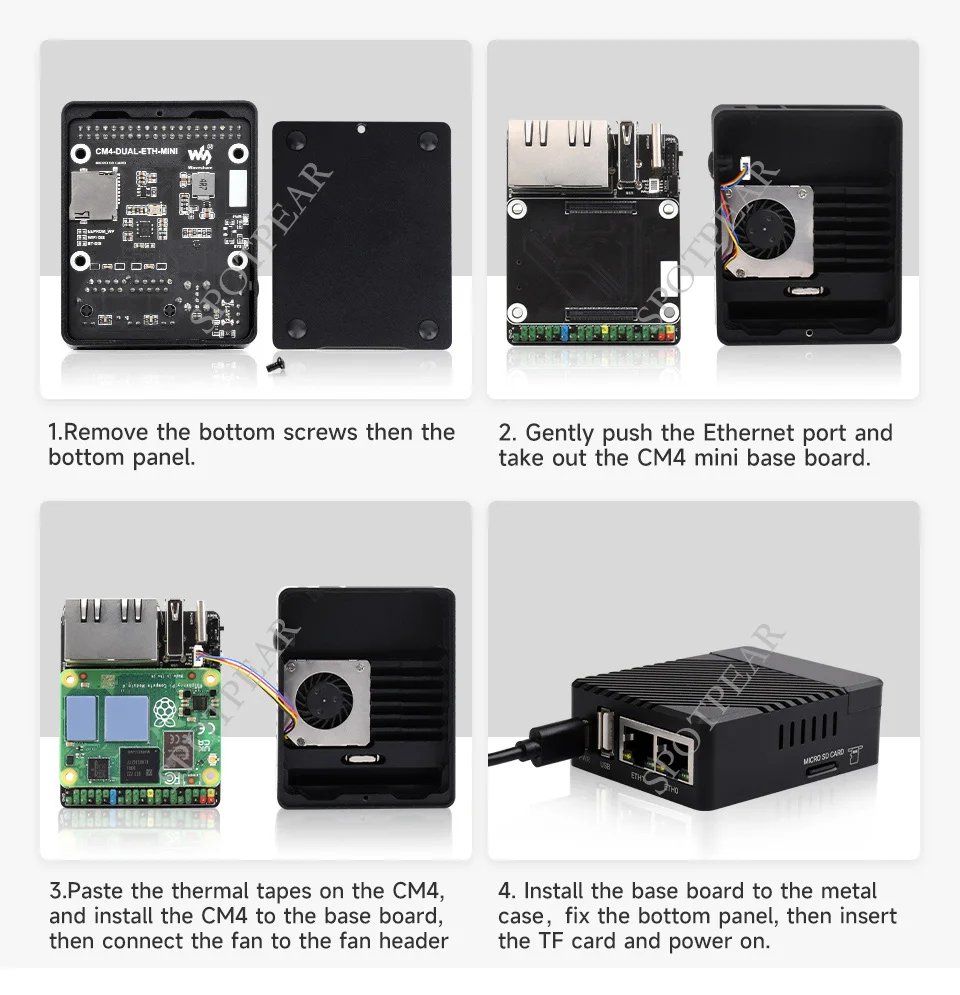

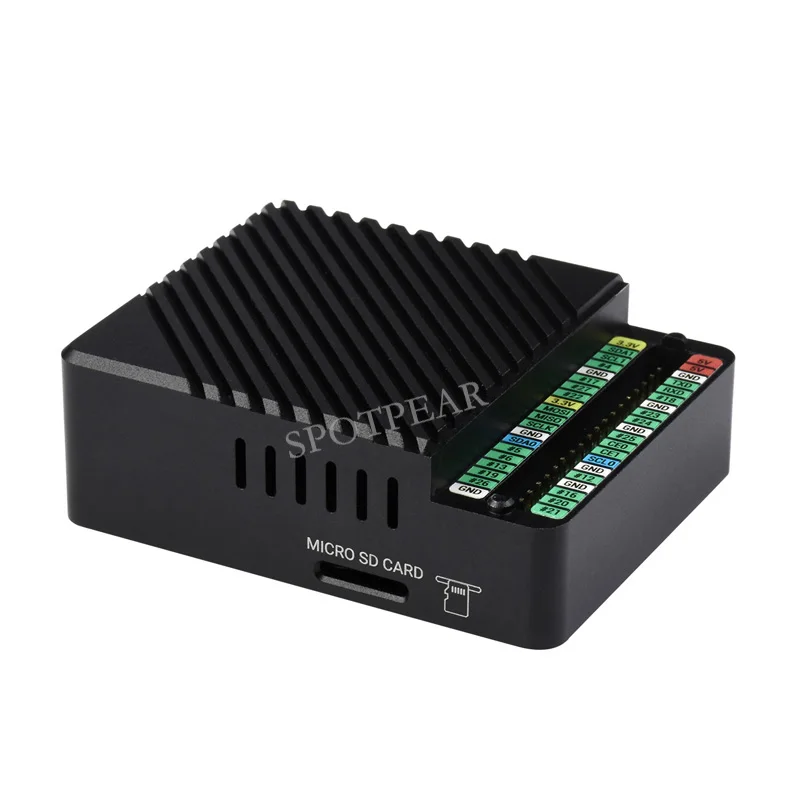

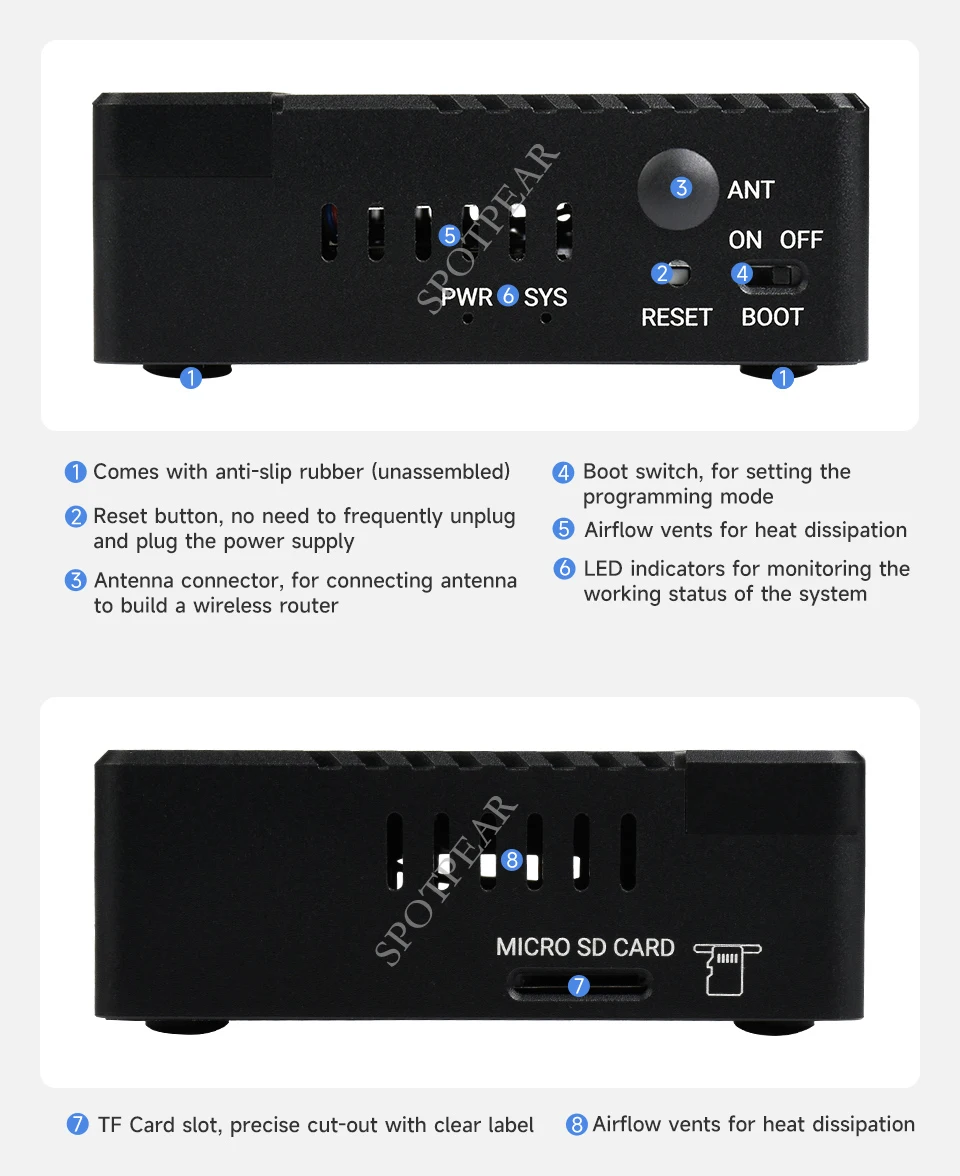

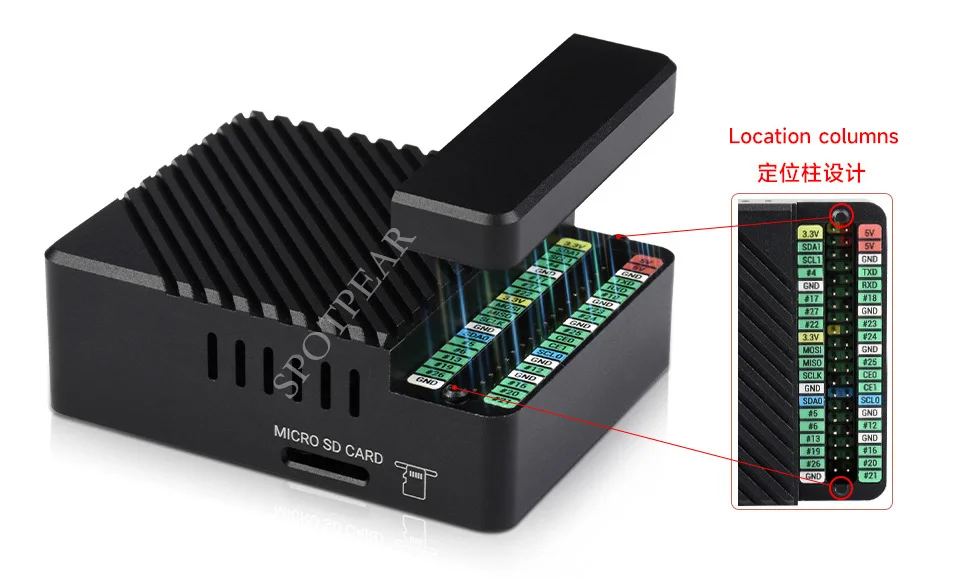

Parte superior removível magnética com as colunas do lugar, fácil fixar e melhor proteção para os pinos de GPIO

8. Home e Garden

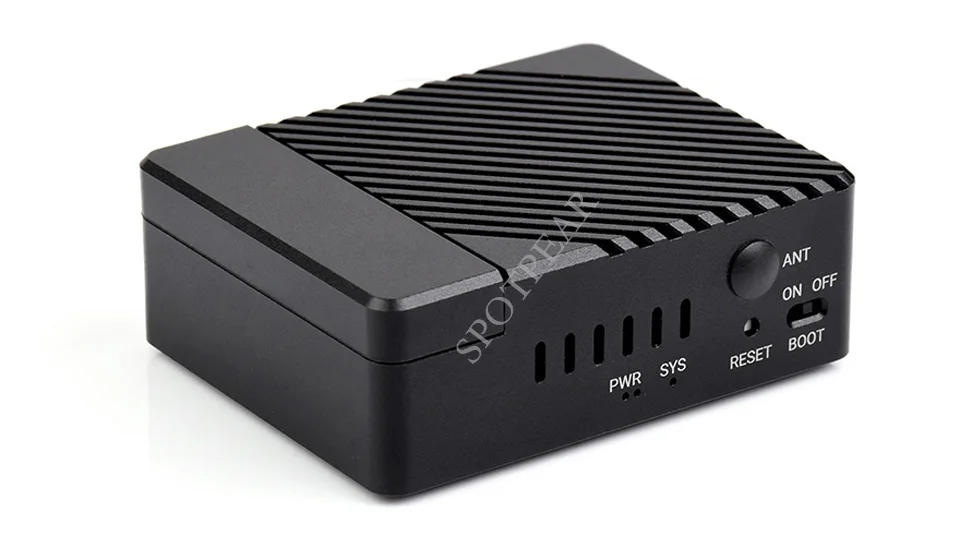

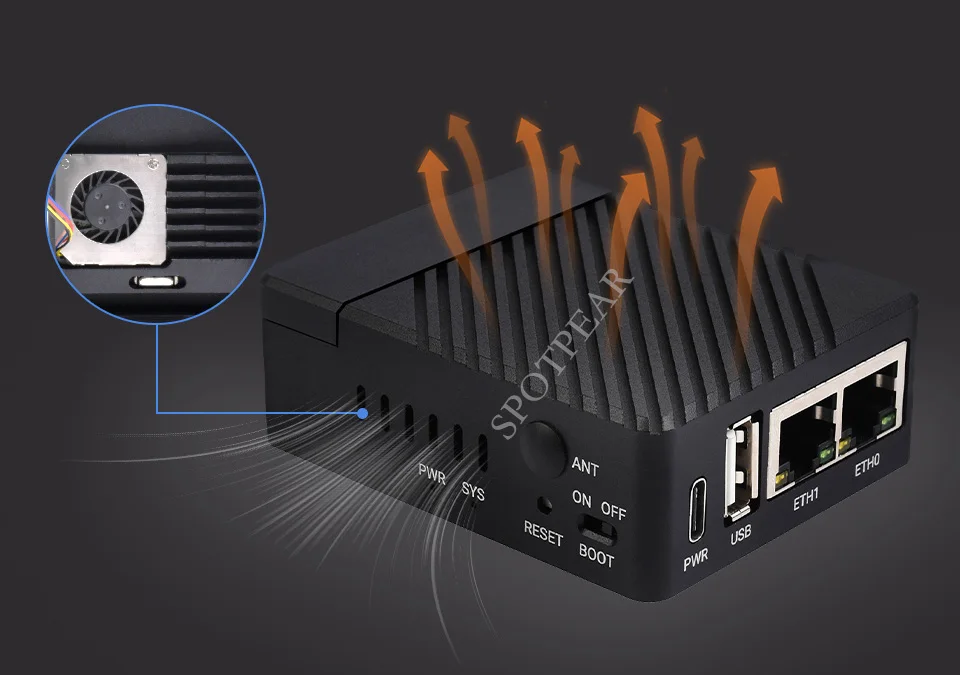

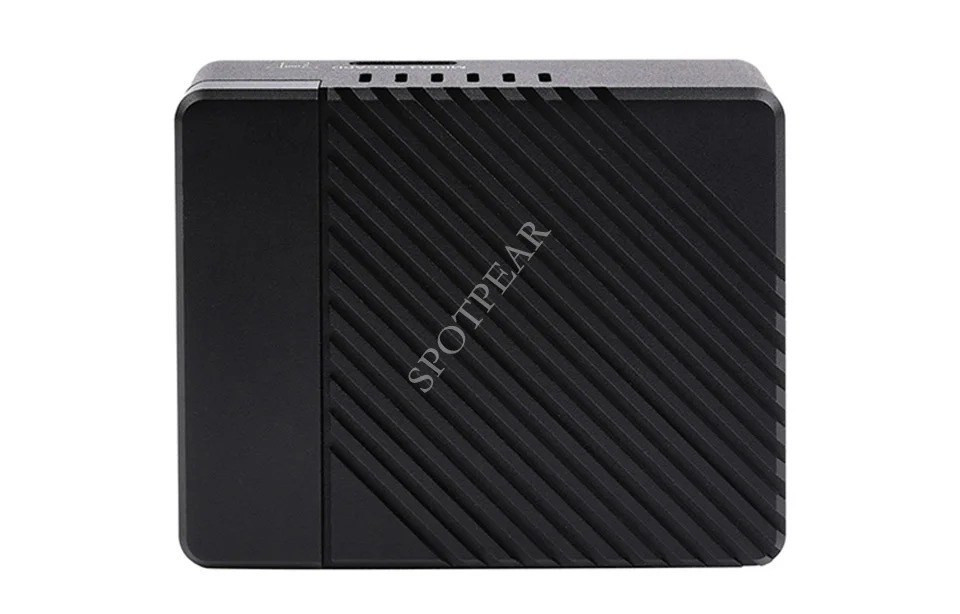

Caixa do metal para a condutividade térmica da grande área e a dissipação térmica

Ventilador de velocidade ajustável incorporado com aletas refrigerando, mais eficiente

9. Computers e Electronics

Adequado para Raspberry Pi ou outras ocasiões industriais com função especial Requisitos

10. Online Shopping

11. Raspberry pi Compute Module 4 io Board

12. Toys e Sports

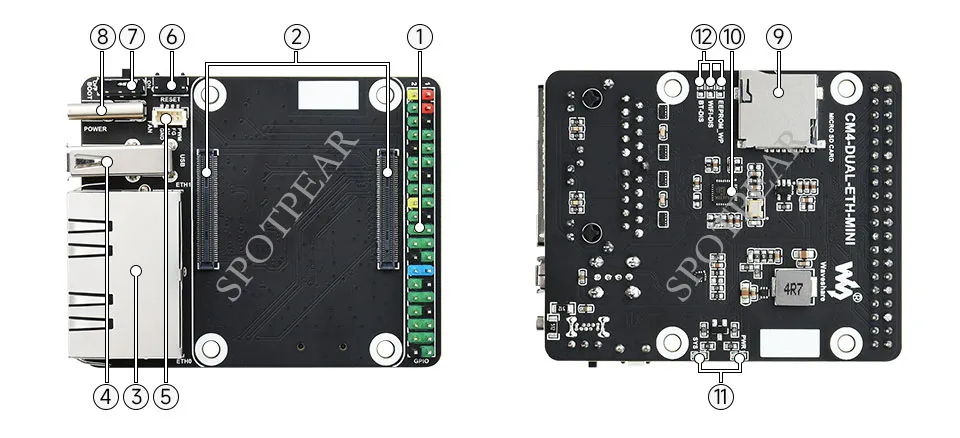

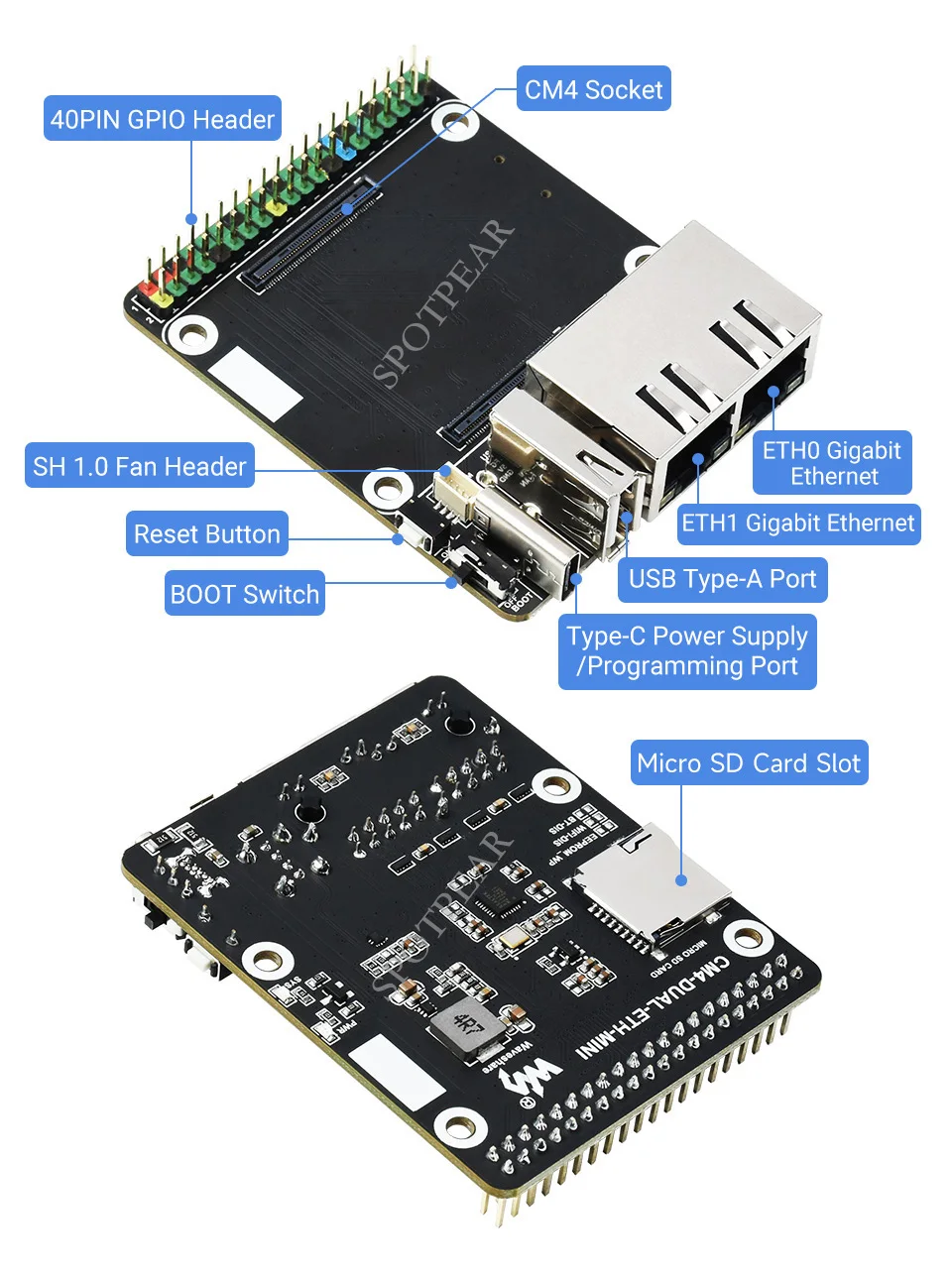

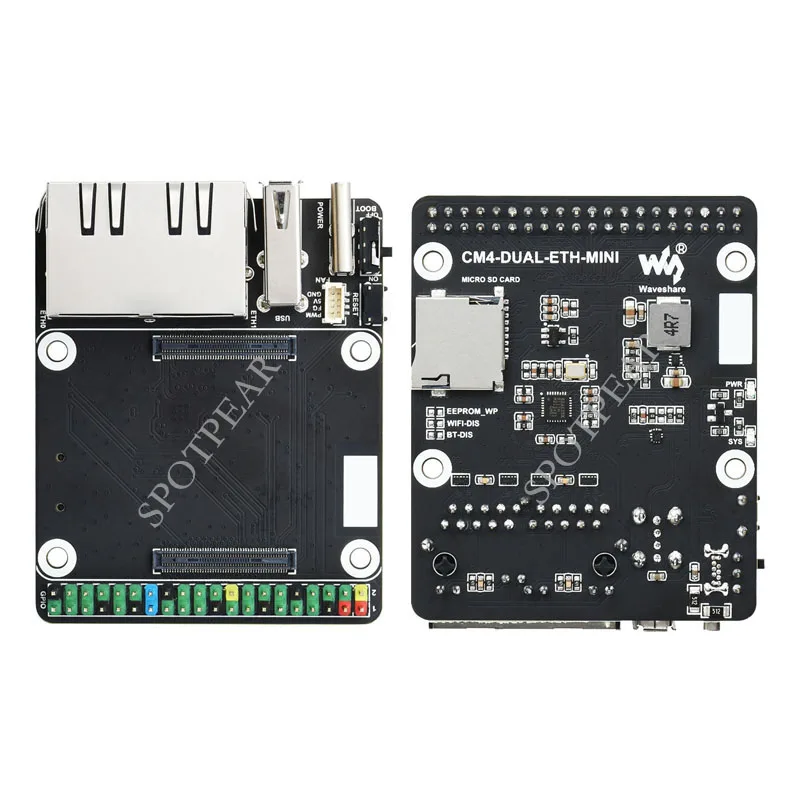

• 1. 40PIN GPIO cabeçalho: para conectar tipos de CHAPÉU

• 2. Soquete M4: adequado para todas as variantes do Compute Module 4

• 3. Porta Ethernet dupla do gigabit RJ45

• Portas duplas Gigabit Ethernet RJ45, 10/100/1000M compatíveis

• ETHERNET 0: Porta CM4 rede original

• ETHERNET 1: Porta estendida PCIe

• 4. Porta USB 2.0 Tipo A: para conectar tipos de dispositivos USB

• 5. cabeçalho FAN: para conectar o ventilador, permite ajuste de velocidade e medição

• 6. Botão Reset

• Interruptor 7. Boot

• ON: CM4 seria inicializado a partir da interface USB-C

• OFF: CM4 seria inicializado a partir do cartão eMMC ou TF

• 8. Porta tipo C: fonte de alimentação 5V/2.5A, ou usada para programação eMMC

• 9. Slot para cartão TF: para conectar um cartão TF com imagem pré-queimada (variante Lite SOMENTE)

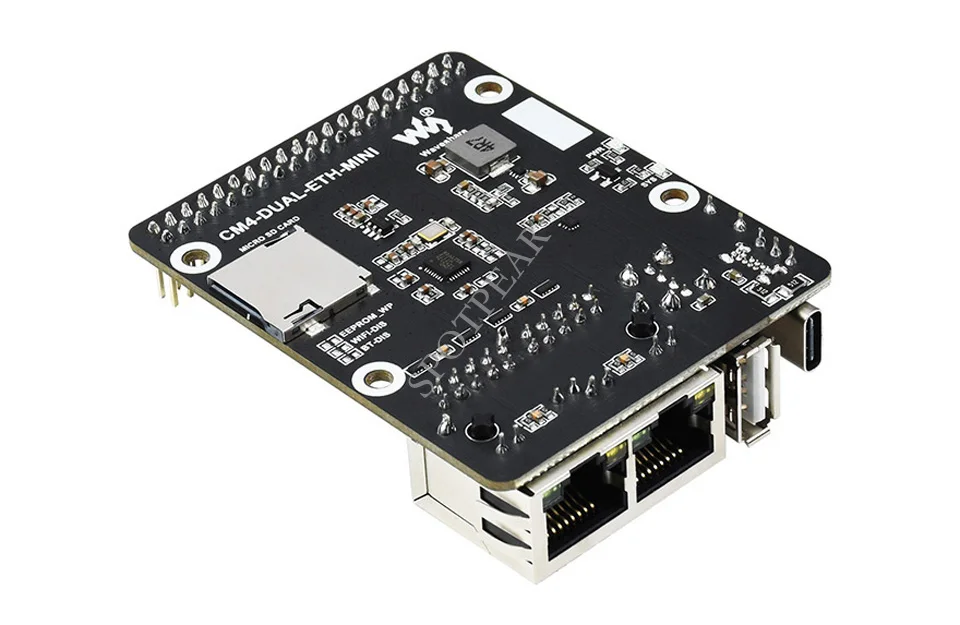

• 10. RTL8111H: Chip NIC Gigabit

• Onze. Indicador:

• PWR: indicando o status da fonte de alimentação do Raspberry Pi

• SYS: indicando o status de trabalho do Raspberry Pi

• Doze. Interruptor do SISTEMA

• EEPROM_WP: Impedir EEPROM de ser substituído

• WiFi_DIS: Wi-Fi desativado, apenas para a versão CM4 com wireless

• BT_DIS: Bluetooth desativado, apenas para a versão CM4 com wireless
