Introdução:

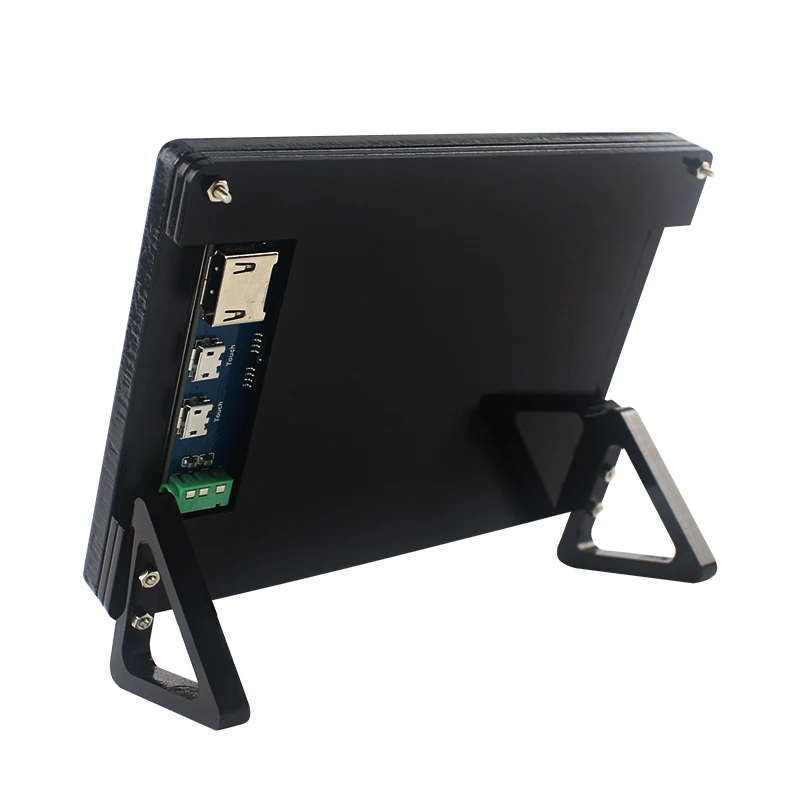

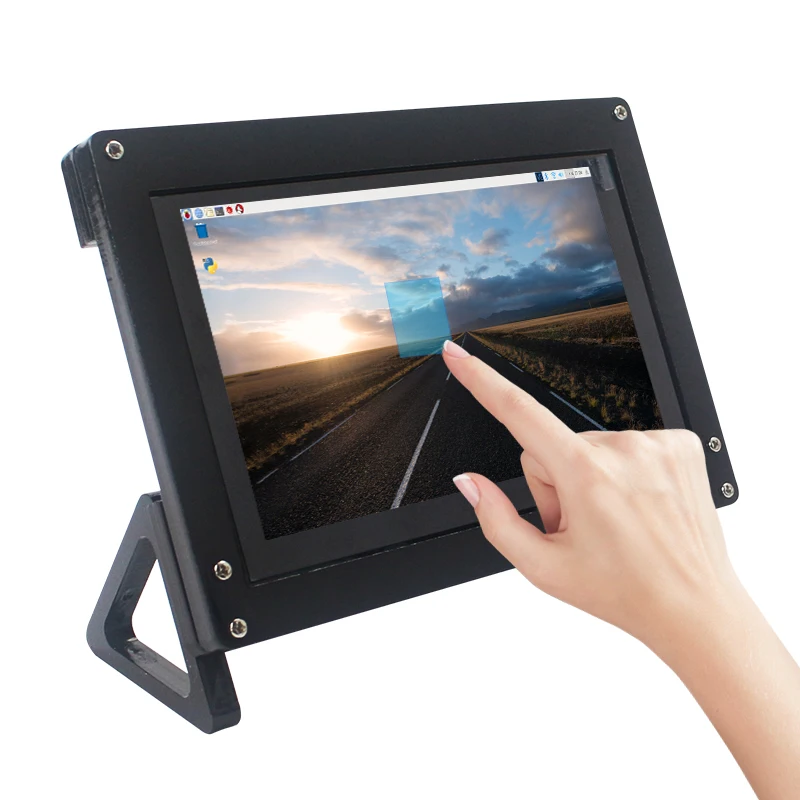

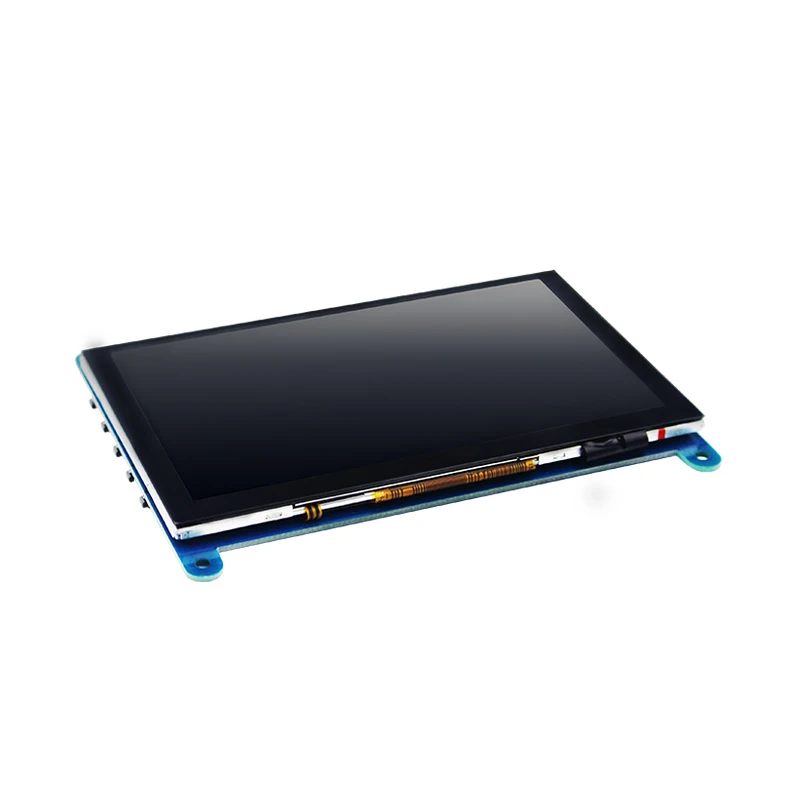

Este é o touchscreen capacitivo de 5 polegadas para raspberry pi. O toque capacitivo é mais conveniente do que o toque resistive no raspberry pi. Ele também pode usar para computador portátil e unidade livre para tocar. Nós também fornecemos o suporte acrílico para este lcd, para fazer você usá-lo mais convenientemente.

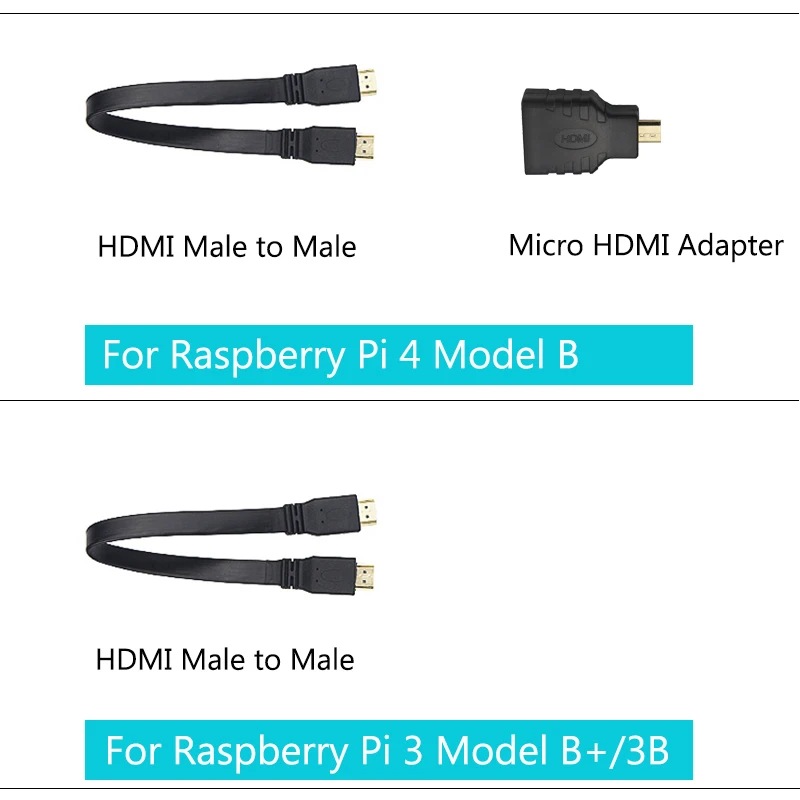

Esta tela de toque suport ambos raspberry pi 3 modelo b +/3b e raspberry pi 4 modelo b, quando você usá-lo para a versão 4b, por favor use o micro hdmi para hdmi adaptador para ele.

Característica:

1. 5 &display padrão, resolução 800×480, resolução máxima hdmi 1920×1080 é suportado

2. tela de toque capacitivo, máximo de toque de 5 pontos do apoio

Função de ajuste do menu do osd 3. built-in (contraste ajustável/brilho/saturação, etc.)

4. é compatível com mainstream mini pc como raspberry pi, bb preto, banana pi

5. ele também pode ser usado como uma exibição hdmi de uso geral, conectando computadores, caixas de tv, microsoft xbox360, sony ps4, nintendo switch e assim por diante

6. usado como um raspberry pi display que suporta raspbian, ubuntu, kodi, win10 iot, single-touch, unidade livre

7. trabalho como um monitor de computador, suporte win7, win8, win10 sistema de 5 pontos de toque (xp e mais velho sistema de versão: único-ponto de toque), unidade livre

8. suporte hdmi saída de áudio

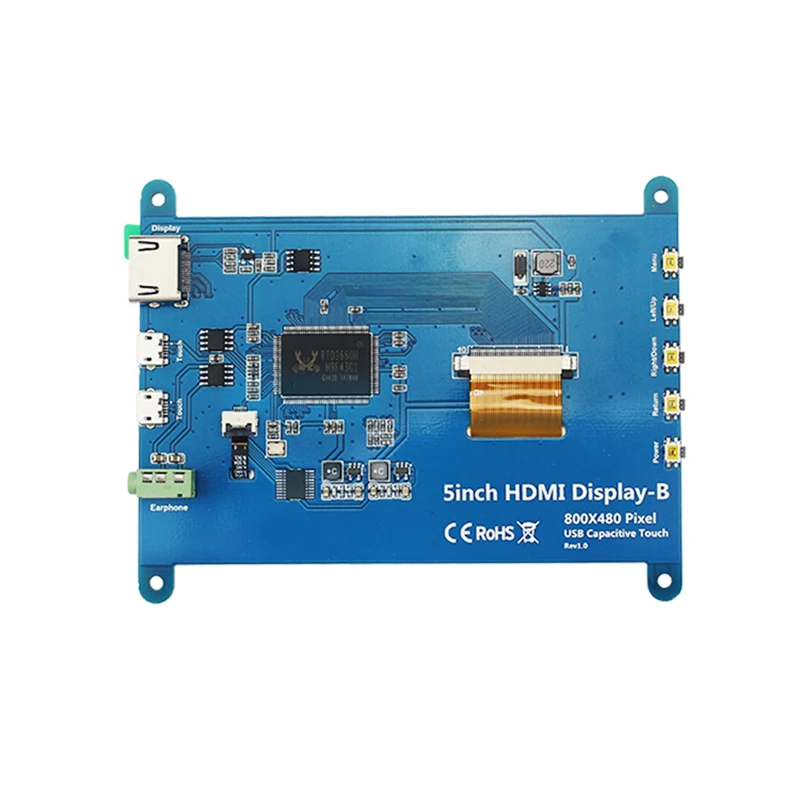

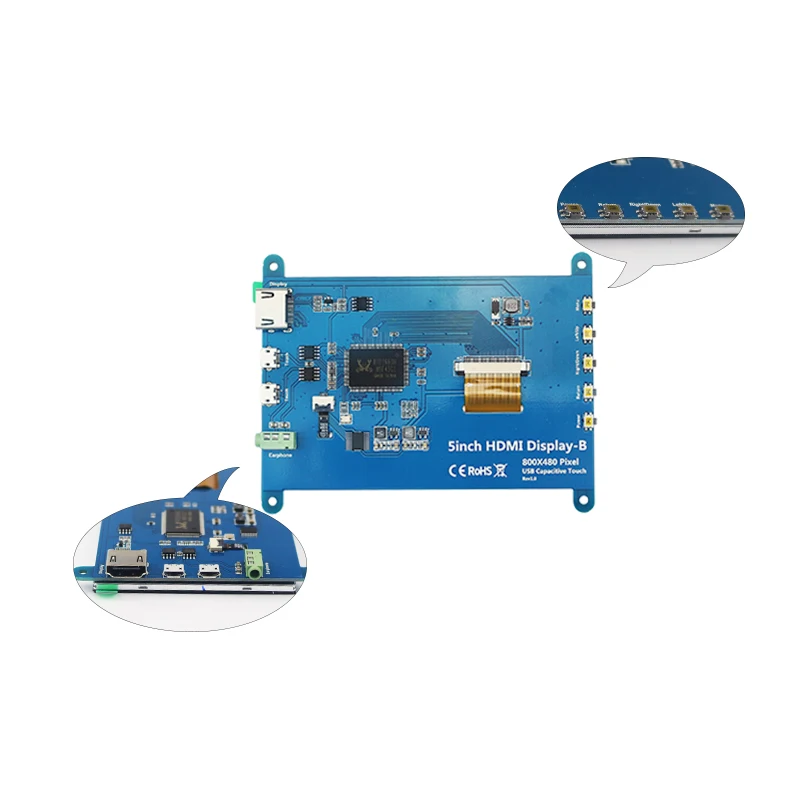

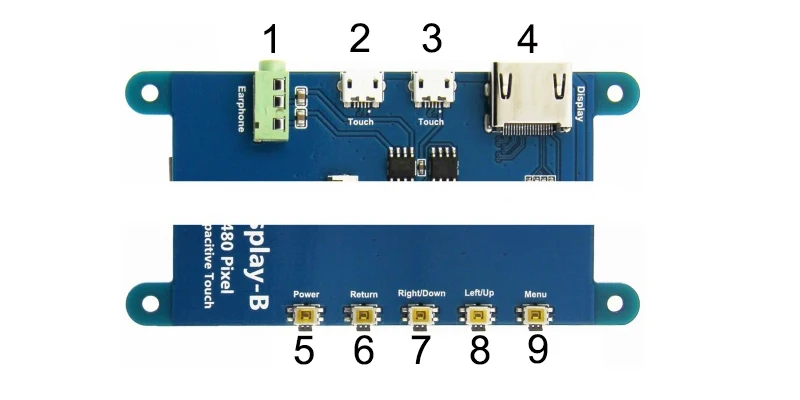

Relação:

1. Raspberry pi 4 Modelo b Tela Lcd – Marca : Shchv

1. fone de ouvido: interface de saída de áudio de 3.5mm

2 e 3. Toque: conector usb (para fonte de alimentação e saída de toque, as funções dos dois são os mesmos, pode apenas usar um deles)
4. display: interface hdmi (para conectar placa-mãe e monitor lcd)
5. power: controla a luz de fundo ligada e desligada para economizar energia
6. retorno: retorno (válido apenas no menu de configurações osd)
7. direita/para baixo: direção para a direita/para baixo (chave de atalho de luz de fundo)
8. esquerda/para cima: direção esquerda/para cima (chave de atalho backlight)
9. menu: abra a tecla osd/select (apenas válida no menu de configurações osd)

Como usar com sistema de núcleo raspbian/ubuntu mate/win10 iot

Passo 1, instalar imagem oficial raspbian

1. baixe a imagem mais recente do download oficial. (como: https://www.raspberrypi.org/downloads/ )

2. instale o sistema de acordo com as etapas oficiais do tutorial.

Passo 2, modificar o “config.txt”

Depois que a programação de step1 é concluída, abra o arquivo config.txt do diretório raiz do cartão do tf e

Adicione o seguinte código no final do arquivo, salve e ejete o cartão micro sd com segurança:

Max_usb_current = 1

Hdmi_force_hotplug = 1

Config_hdmi_boost = 7

Hdmi_group = 2

Hdmi_mode = 1

Hdmi_mode = 87

Hdmi_drive = 1

Hdmi_cvt 800 480 60 6 0 0 0

Passo 3, conduzir a tela hdmi de 5 polegadas com o raspberry pi

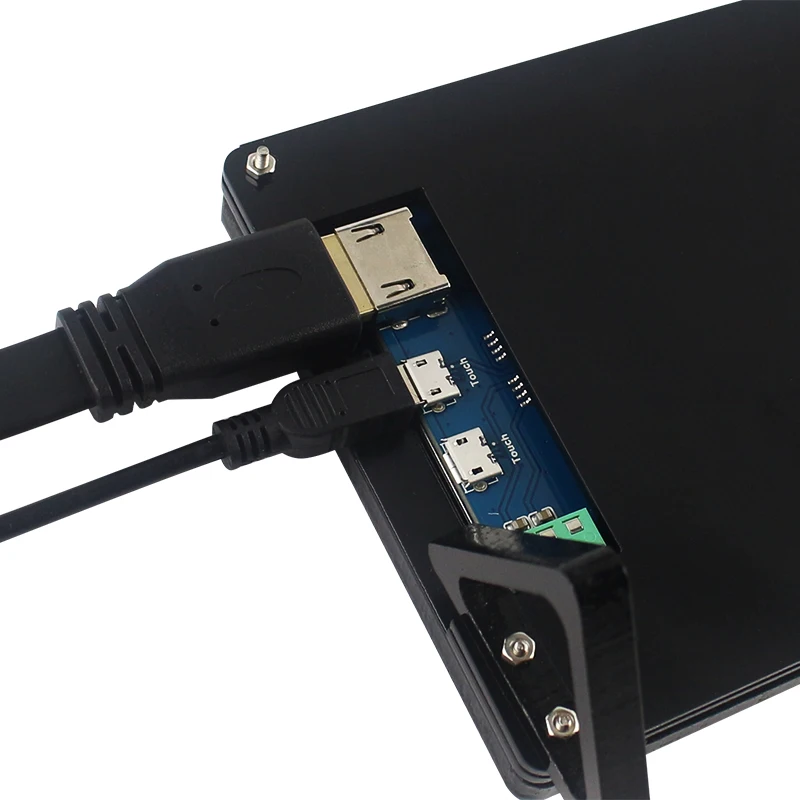

Insira o cartão do tf para raspberry pi, conecte o raspberry pi e lcd pelo cabo hdmi; conecte o cabo usb a uma das quatro portas usb de raspberry pi,E conecte a outra extremidade do cabo usb para a porta usb do lcd; então forneça energia para raspberry pi;Depois disso, se a tela e o toque ambos estão ok, isso significa unidade com sucesso (por favor, use o 2a completo para fonte de alimentação).

Entre em contato conosco na primeira vez se você tiver alguma dúvida sobre o sistema.

Como modificar a orientação da tela:

Faça o download deste arquivo:Https://mega.nz/#! Tfjn3cjb! 5YKX2i1BJGYUBfqEq8lDV69KLc_QriosOw21pW0fjrY

Como usar como monitor de computador

1. conecte o sinal de saída do computador hdmi para a interface hdmi lcd usando o cabo hdmi

2. conecte a interface de toque usb do lcd (qualquer um dos dois microusb) à porta usb do dispositivo

3. se houver vários monitores, por favor desligue outros conectores do monitor em primeiro lugar, e use o lcd como o único monitor para testar.

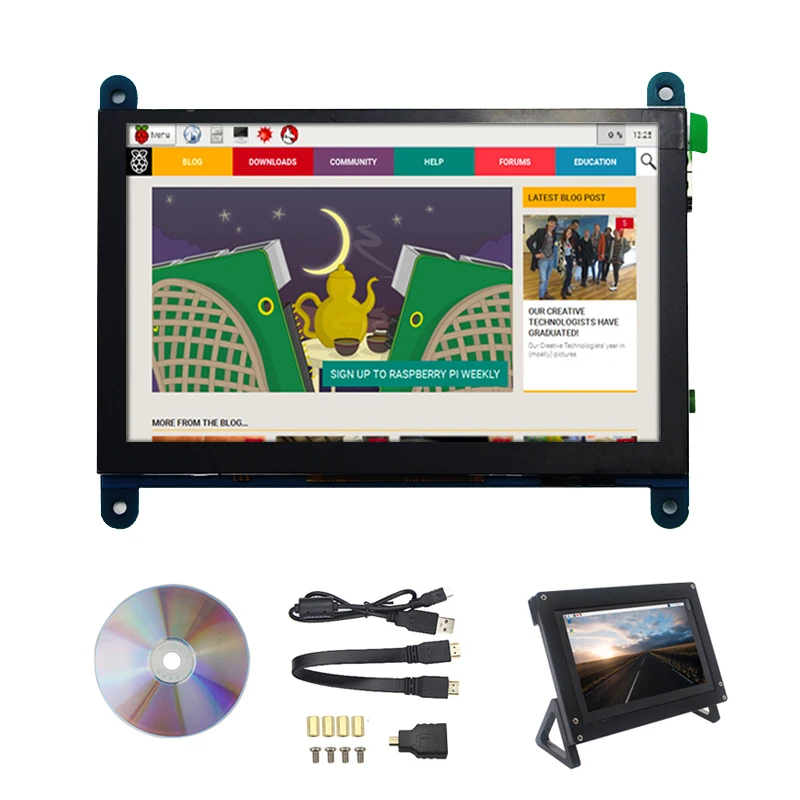

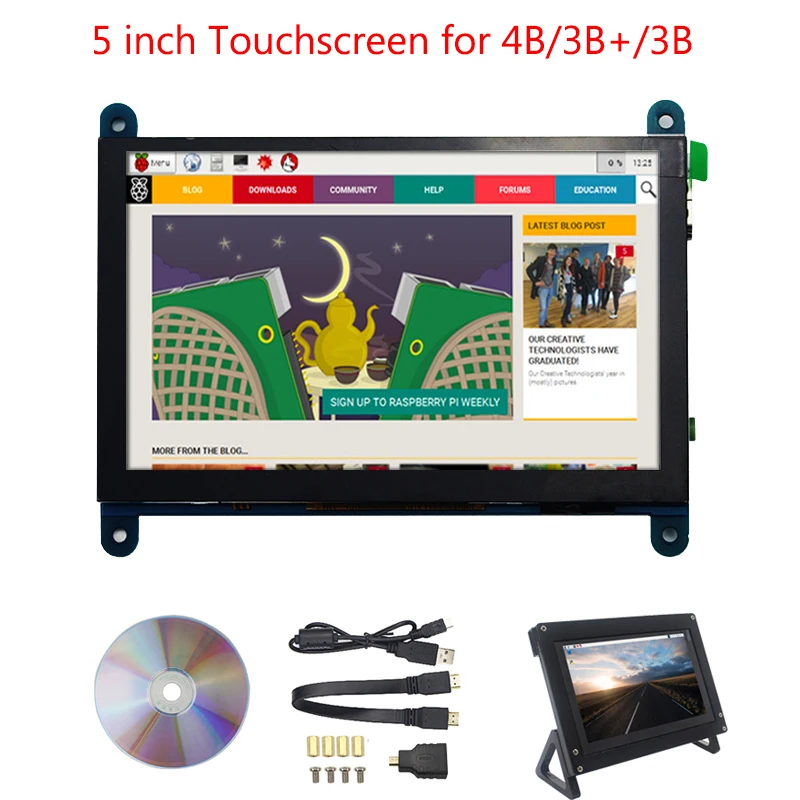

Lista do pacote:

1. lcd

1×800*480 toucscreen

1 x cd

1 x cabo hdmi

1 x micro adaptador hdmi

1x cabo usb

(Para não incluir raspberry pi)

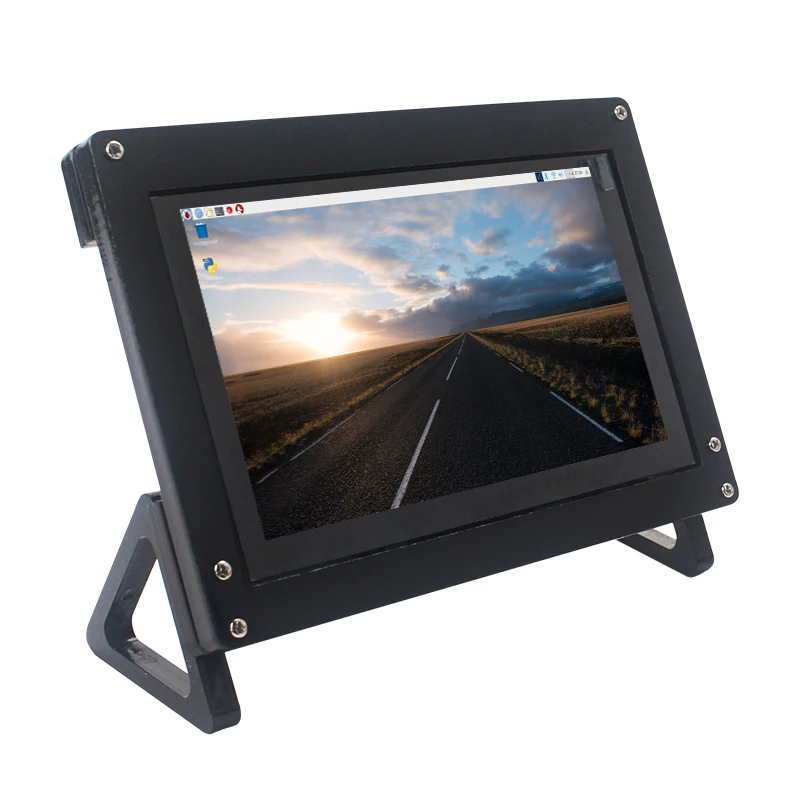

2. lcd com suporte

1×800*480 toucscreen

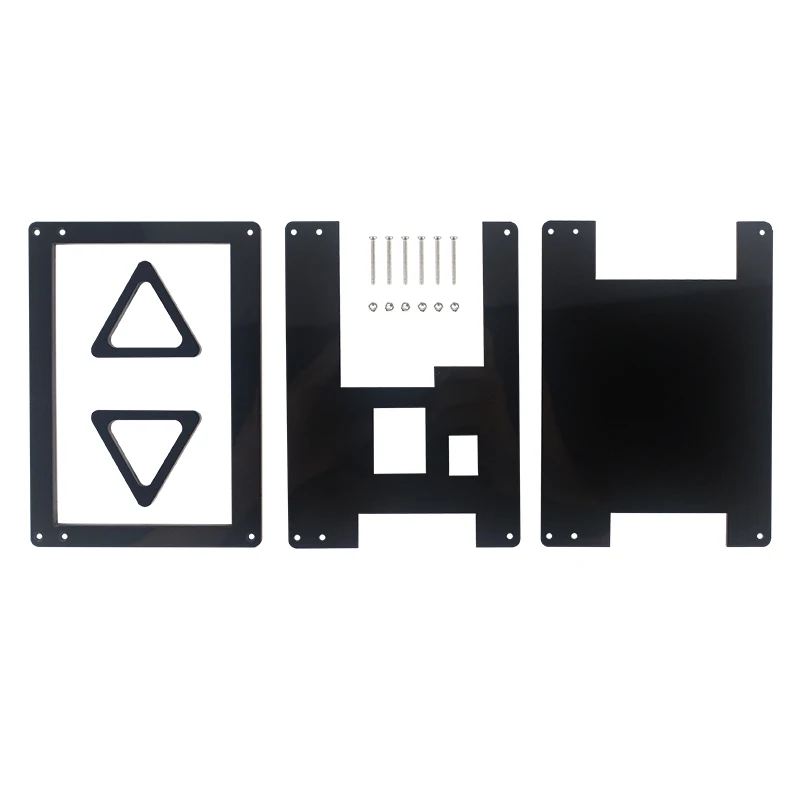

1 x suporte acrílico

1 x cd

1 x cabo hdmi

1 x micro adaptador hdmi

1x cabo usb

(Para não incluir raspberry pi)
