Placa de Núcleo Placa de Desenvolvimento do Núcleo de Avaliação com Ios Cortex-m3 Completo Stm32f405r Stm32f4 Stm32f405rgt6 Stm32f405 Stm32

1. Cheap Board Surf – tipo de Placa de Demonstração : Braço

Visão geral

Core405r é uma placa de núcleo de stm32 mcu projetada paraSTM32F405RGT6Suporta uma maior expansão. É ideal para iniciar o desenvolvimento de aplicativos com a família stm32f.

• Sistema mínimo pronto para correr, integra circuito de relógio, circuito de controle usb, conector usb, etc.
• Todas as portas do i/o são acessíveis nos cabeçalhos do pino
• Interface de programação/depuração jtag/swd
• 2.54 milímetrosPasso do cabeçalho, permitido ser conectado-em sua placa de aplicação

O que está A Bordo

2. Board Frame – Marca : Waveshare

1. STM32F405RGT6:O elevado desempenho stm32 mcu que características:
   • Core:Cortex-M4 risc de 32 bits
   • Freqüência De operação:168 mhz, 210 dmips/1.25 dmips/mhz
   • Tensão de funcionamento:De 1.8 v-3.6 v
   • Pacote:LQFP64
   • Memórias:Flash de 1 mb, 192 + 4kb sram
   • Interfaces de comunicação MCU:
     • 3 x spi, 4 x usart, 2 x uart, 2 x i2s, 3 x i2c, 1 x sdio, 2 x lata
     • 1 x usb 2.0 hs/fs dispositivo/host/otg controlador com dma dedicado, on-chip de alta velocidade phy
     • 1 x usb hs ulpi (phy externo necessário)
   • Conversores do anúncio:3 x ad (12 bits, 1bit s, ações 16 canais); 2 x da (12 bits)
   • Depuração/Programação:Suporta jtag/swd (fio de série debug) interfaces, suporta iap
2. AMS1117-3.3:Regulador de tensão 3.3 V
3. MIC2075-2:Dispositivo de gerenciamento de energia usb a bordo
4. Interruptor de alimentação,Alimentado a partir de 5vin ou conexão usb
5. Seleção do modo de inicialização,Para configurar BOOT0 pin
6. Indicador de alimentação
7. VBUS LED
8. Botão de Reset
9. 8 M cristal
10. Cristal 32.768 K,Para rtc interno com calibração
11. Relação de jtag/swd:Para depuração/programação
12. Conector USB,Usado para estabelecer uma comunicação usb entre o computador e a placa de desenvolvimento stm32
13. Pinos MCU expansor,Vcc, gnd e todos os pinos do i/o são acessíveis em conectores da expansão para a expansão mais adicional
14. 5Vin pinheader,5 v fonte de alimentação é necessária ao usar usb host/otg
15. USB ponte
    • Curta o jumper ao usar usb
    • Abra o jumper para desconectar da porta de e/o relacionada
16. VBAT jumper de seleção
    • Curto o jumper para usar a fonte de alimentação do sistema
    • Abra o jumper para conectar o vbat à energia externa, como a bateria

Fotos

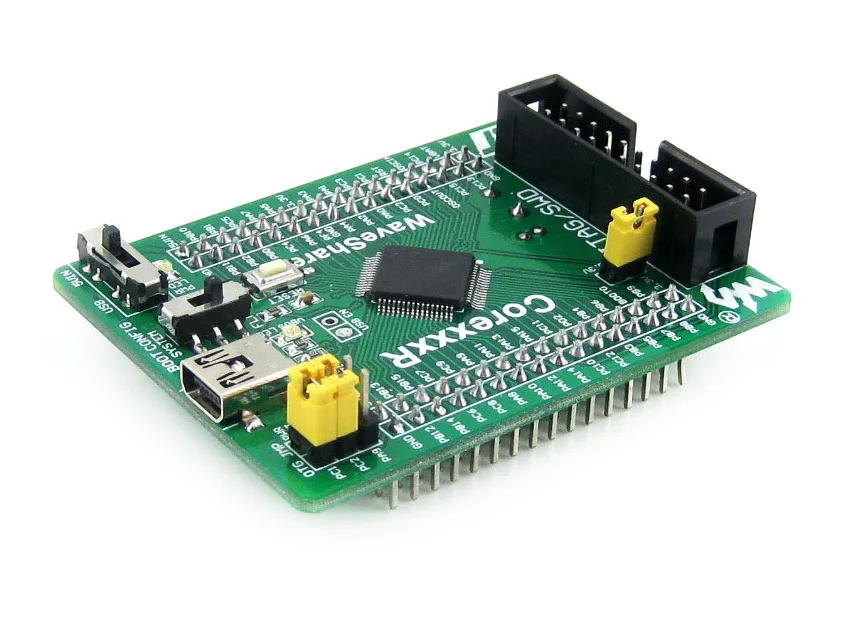

3. Placa de Núcleo Stm32f405r Stm32f4 Stm32f405rgt6 Stm32f405 – Model Name : Core405r

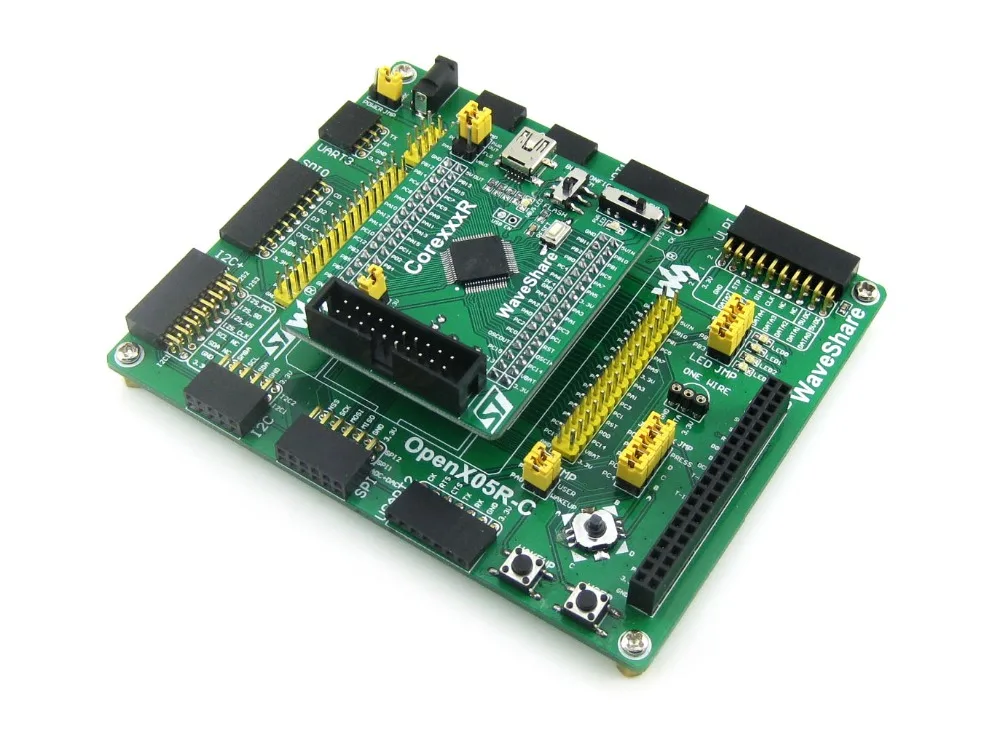

4. China Board Adhesive Suppliers – Debugging Interface : 1 x Usb

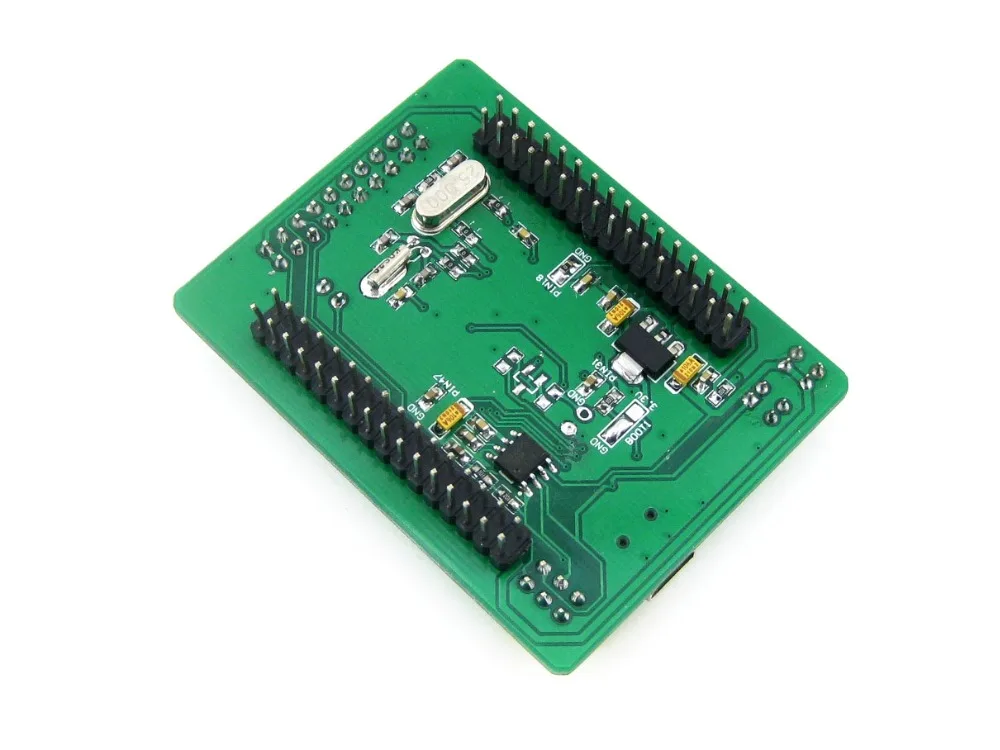

5. Cheap Board Surf – Features : Clock Circuit Usb Power Management Boot Mode Selection

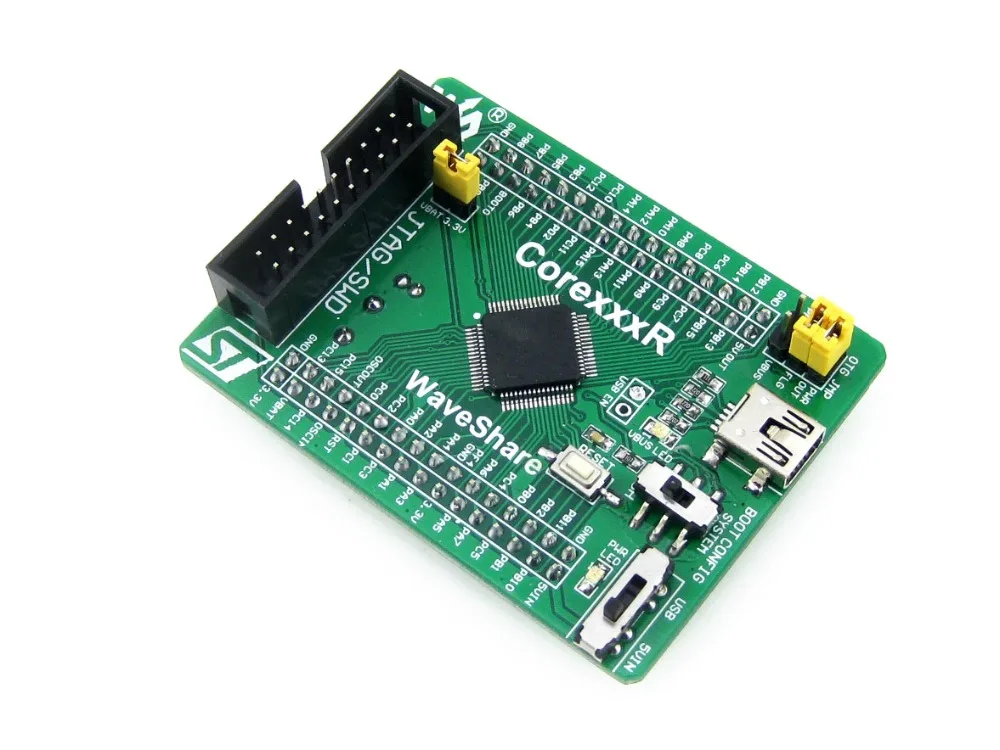

6. Board Frame – Onboard Mcu : Stm32f405rgt6

Nota:
Placa mãe ou programador/depurador na foto não está incluído no preço.
Core405r fornece interface de depuração jtag/swd, ainda não integra qualquer função de depuração, um depurador é necessário.

JTAG/SWD da Interface

A figura 1, figura 2 mostra o pinout do cabeçalho de jtag, interface swd respectivamente

Figura 1.Cabeçalho JTAG Pinagem

7. Placa de Núcleo Stm32f405r Stm32f4 Stm32f405rgt6 Stm32f405 – For Use With : Stm32f405development & Prototyping

Figura 2.SWD Cabeçalho Pinagem

8. China Board Adhesive Suppliers – Categoria : Stm32 Mcu Core Board

Recursos de desenvolvimento

• Software relacionado (keil etc.)
• Exemplos em C
• Esquema (PDF)
• Documentações de desenvolvimento

Wiki:Www.waveshare.com/wiki/Core405R

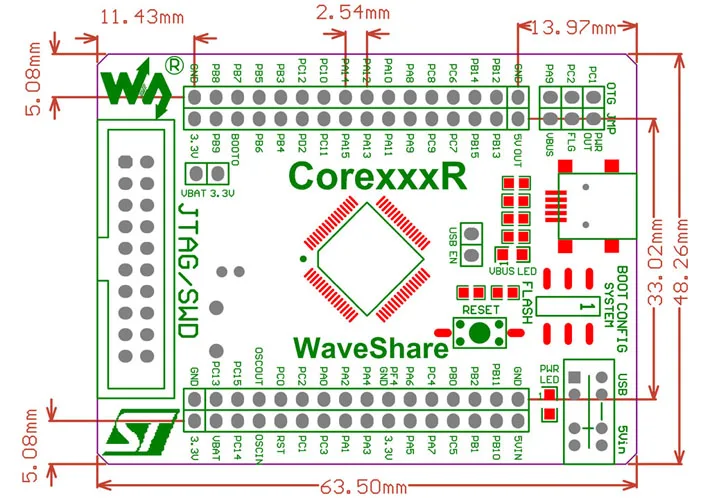

Dimensões

9. Cheap Board Surf – Modelo Número : Core405r

O pacote Contém

1

10. Board Frame – tipo de Placa de Demonstração : Braço

2

11. Placa de Núcleo Stm32f405r Stm32f4 Stm32f405rgt6 Stm32f405 – Marca : Waveshare

3

12. China Board Adhesive Suppliers – Model Name : Core405r
