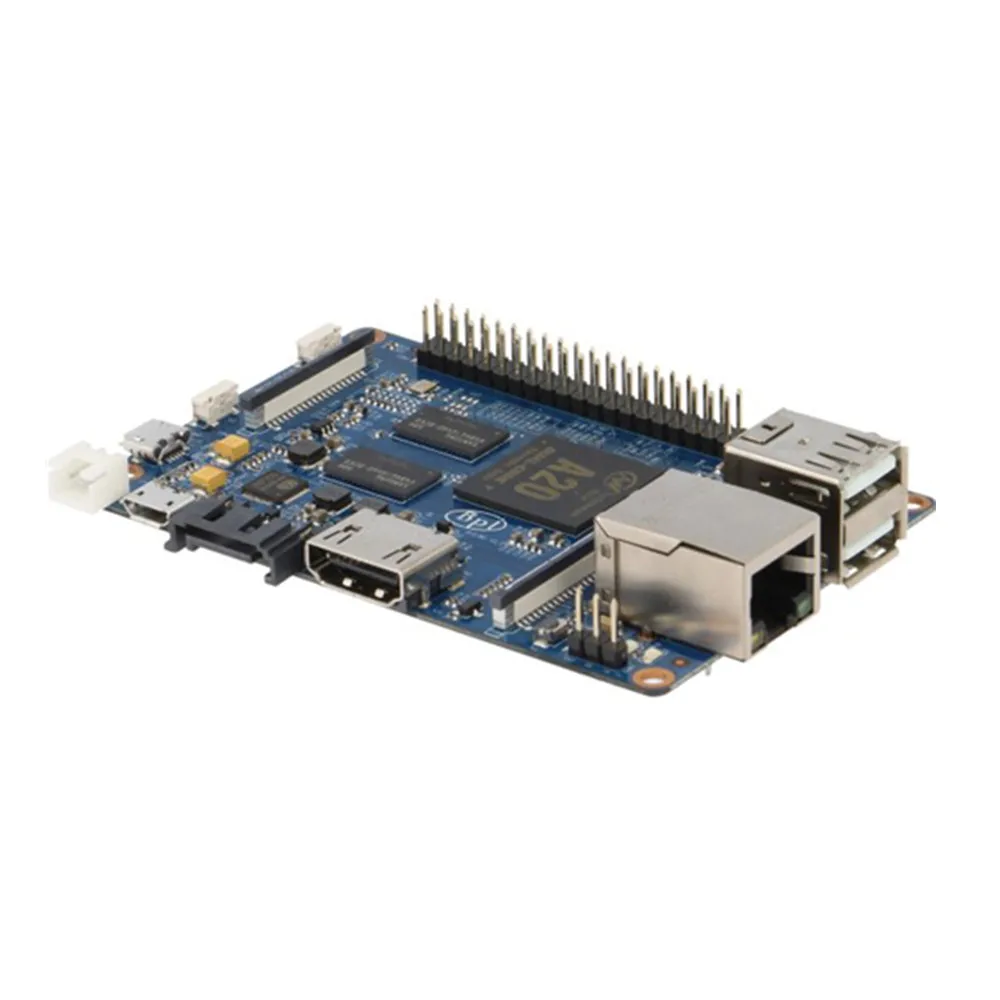

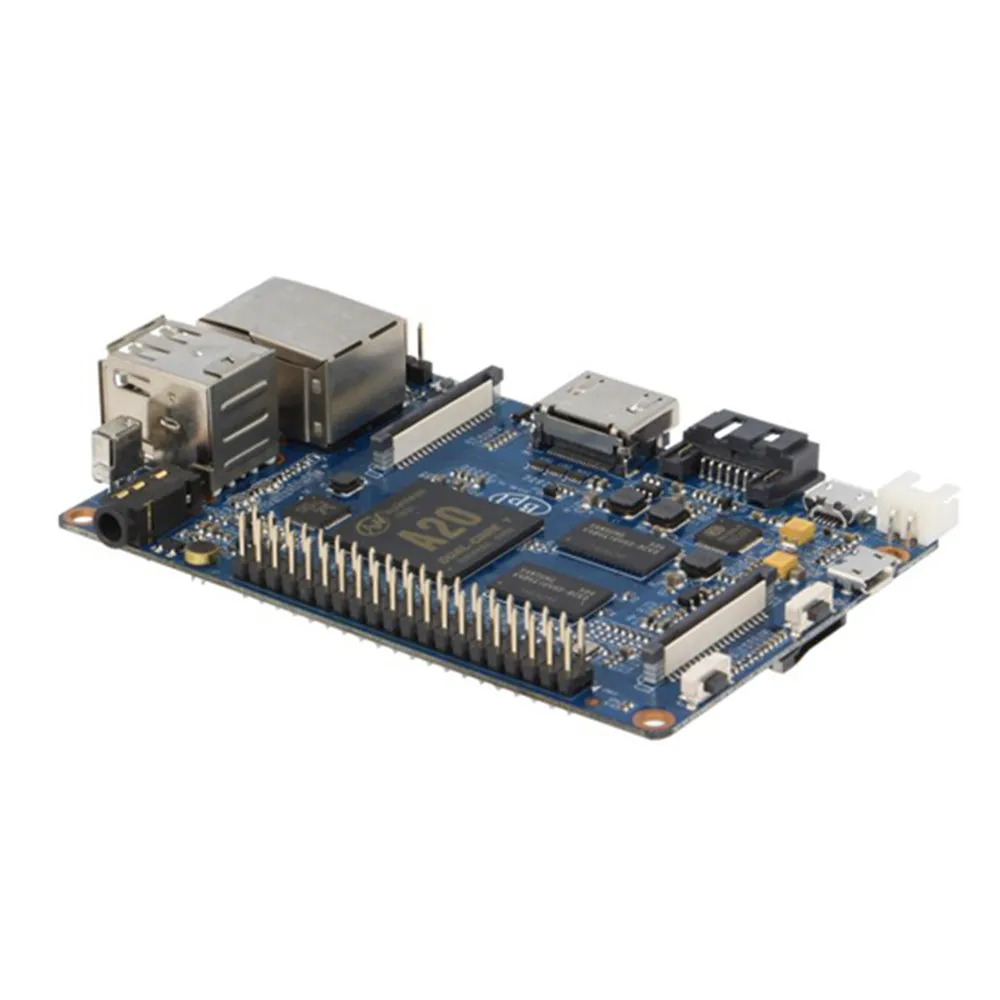

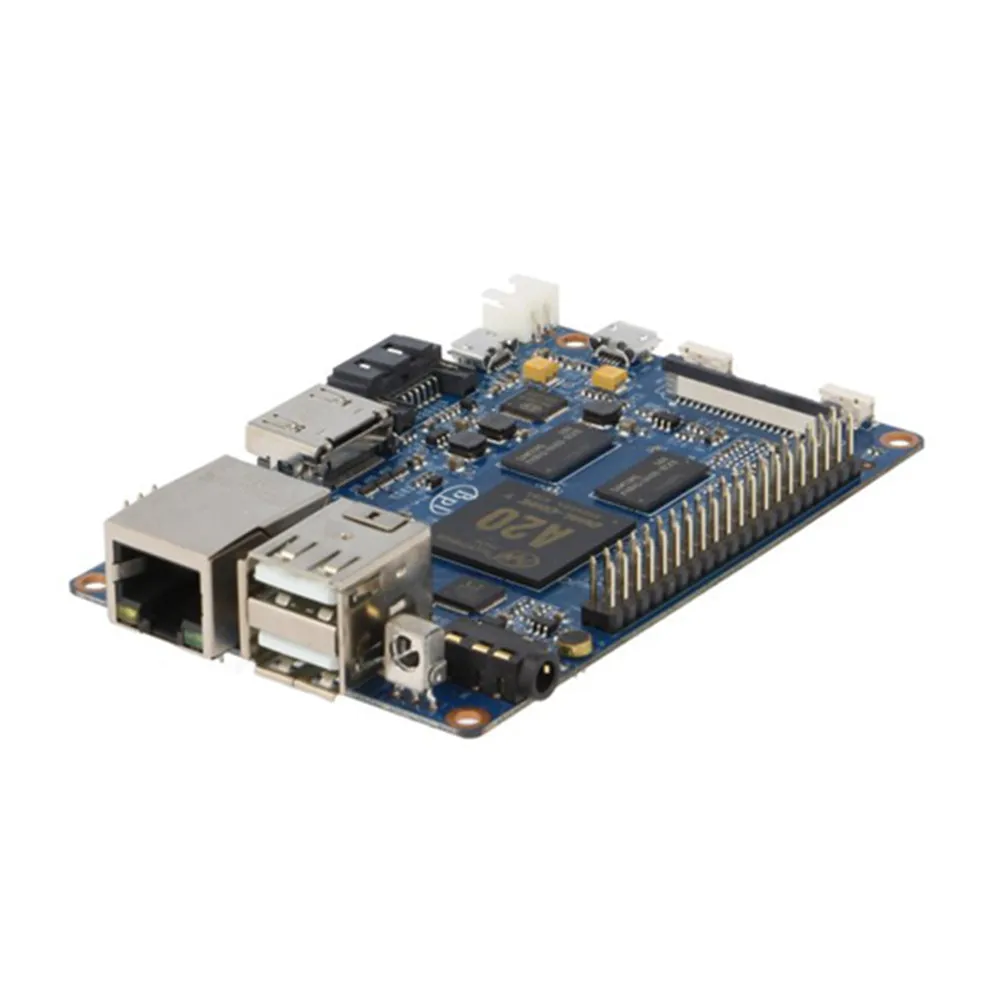

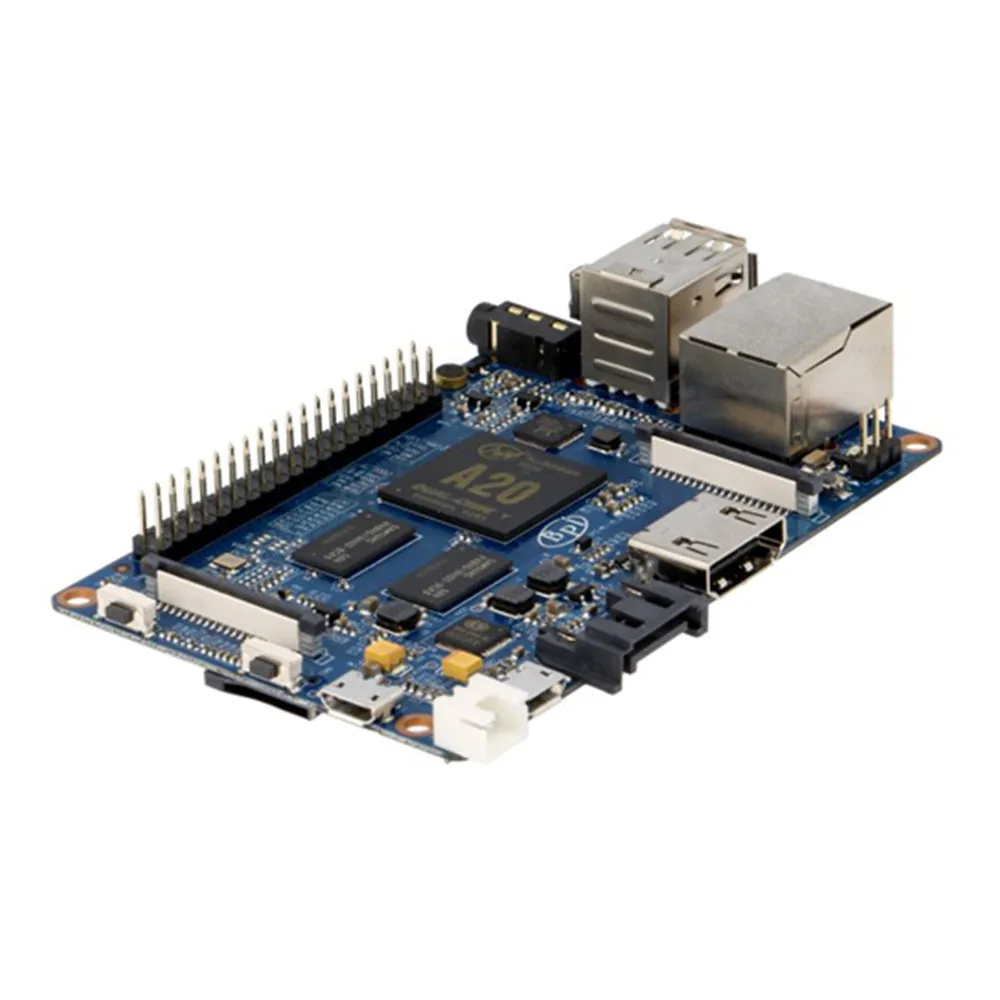

Placa de Desenvolvimento Wi-fi a Bordo Bpi-m1 + Allwinner Original Núcleo Duplo gb Ram A20 1
Original price was: R$ 184,70.R$ 147,76Current price is: R$ 147,76.
DÚVIDAS?
Envie um email para:
Produtos relacionados
Quadro demonstração
Nesta página, você pode ver todo o tipo de Compra China Frete Gratis Quadro demonstração Aproveite as Ofertas para Placa de Desenvolvimento Wi-fi a Bordo Bpi-m1 + Allwinner Original Núcleo Duplo gb Ram A20 1
Opção de Compra 1: Como Pessoa Física
Para mais informações sobre esse Produto com preço Promocionais e forma de
entrega, visite o portal da loja
Opção de Compra 2: Comprar no Atacado Como Pessoa Jurídica
Se você é uma Empresa e quer comprar no Atacado importando como Pessoa Jurídica com preços ainda mais Baixo,
então, conheça mais opções de produtos similares siga os Passos Abaixo:
- Acessa o Portal no site do link do banner Abaixo
- Na próximapágina, Pesquise pelo Produto Desejado
- Veja as Opções de Preços e Quantidade
- Se o site estiver em inglês, caso precise, use a opção de traduzir idioma
- Faça o Cadastro para Login no Menu Cadastro
- Entre em contato Com o Fornecedor Usando o Chat Messeger ao Vivo na página de Produto que Você Selecionou
- Inicie as Negociações de Compra
Obs: É Possível que muitos desses fornecedores deixem você solicitar material de demostração ou personalizar o produto com a sua marca
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Interface | 2 X Usb2.0 |
| Interface | o Apoio TF Cartão |
| Interface | Hdmi/saída RCA |
| Interface | Sata |
| Marca | BPI |
| Modelo Número | Bpi-m1+ |
| Tipo de Placa de Demonstração | Braço |
| Marca Processador | Allwinner |
| Certification | Ce, fcc, rosh |
| Shipment | Dhl/fedex/ups/ems/hk |
| Is_customized | YES |
| Operating Temperature | -15~75 |
| Dissipation Power | 5watts |
| Tipo | Logic ICS |
| Application | Computer |
| Supply Voltage | 5V 2A |
| Condition | NEW |
Banana pi a20 bpi m1 plus único computador de placa
Este é o preço da placa singal, se você precisar, você pode escolherAcessórios como segue:
O BPI OV5640 câmera, 7 polegada tela de toque, USB power connector (5 V 2A)
Epacket logística é esperado para ser 15-30 dias úteis, e atualização lenta de informações de logística, se você se importa, por favor escolher o canal de logística rápida. Obrigado:)
Introdução:
Banana pi BPI-M1 + é uma plataforma de ferragem de código aberto. Bananeira PI um dual core, Android 4.4, sistema linux apoio para o produto que é muito melhor que o Raspberry Pi.
BPI-M1 + tem módulo SDIO Wi-fi a bordo e ter 40 PIN como rasbperry pi.
A Banana Pi BPI-M1 + hardware roda o Android, Linux Debian, Ubuntu Linux, OpenSuse linux e imagens que são executados no Raspberry Pi e Cubieboard.
Pode facilmente executar jogos como ele suporta 1080 p saída de vídeo de alta definição. O gpio é compatível com raspberry pi 2 e pode executar imagens raspberry pi diretamente.
Principais características:
- Processador central do duplo-núcleo 1.0 ghz de allwinner a20
- Mali-400 mp2 com gl aberto es 2.0/1.1.
- GB de memória DDR3 1.
- Wifi & BT suporte a bordo
- 1x interface sata.
- 1x gigabit lan
- 1x USB otg e 2x USB 2.0
- 1x microfone de microfone
- Av para fora
- Hdmi para fora
- IR
- Interface da câmera do csi
- Interface de exibição dsi
- 40 PINO gpio
- Interface de 3.7 V bateria de lítio

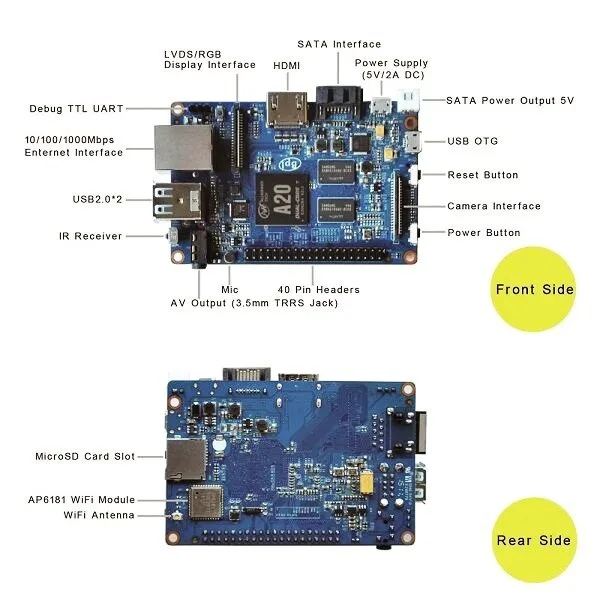

Hardware
Interfact da ferragem
1. Original Bpi-m1 + Allwinner A20 Núcleo Duplo – Interface : 2 x Usb2.0
Especificação da ferragem
| Banana pi m1 + | |
|---|---|
| CPU | A20 arm cortex-a7 duplo-núcleo |
| GPU | BRAÇO Mali400MP2Complies com OpenGL ES 2.0/1.1 |
| Memória | 1 gb ddr3 |
| Rede | 10/100/1000 ethernet |
| Wi-fi & bt | Wifi & bt 4.0 suporte a bordo |
| Entrada de vídeo | Um conector de entrada csi permite a conexão de um módulo de câmera projetado |
| Saídas de vídeo | Hdmi, cvbs, lvds/rgb |
| Saídas de áudio | 3.5mm jack e hdmi |
| Fonte de alimentação | 5 V/2A via Micro USB (DC in apenas) e/ou Micro USB OTG |
| Portas usb 2.0 | 2 (direto do Allwinner A20 chip) |
| GPIO | Gpio, uart, ônibus i2c, ônibus spi, com duas seleções de chip,Pode ônibus de ônibus, Adc, pwm, + 3.3 v, + 5 v, gnd |
| DIODO EMISSOR de luz | Tecla de alimentação & 8P8C |
| Armazenamento | Sata 2.0 |
| SISTEMA OPERACIONAL | Android 4.4, Android 4.2, Raspbian, Lubuntu, Suse Aberto, Debian |

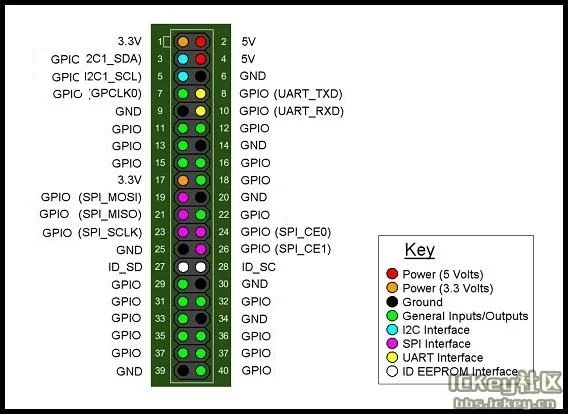

GPIO definir:
2. China Core Board Suppliers – Condition : New
| 40 pinos gpio de banana pi BPI-M1 + | |||
| Nome do pino gpio | Função predefinida: | Function2: gpio | |
| CON3-P01 | VCC-3V3 | ||
| CON3-P02 | VCC-DC | ||
| CON3-P03 | TWI2-SDA | Pb21: | |
| CON3-P04 | VCC-DC | ||
| CON3-P05 | TWI2-SCK | Pb20: | |
| CON3-P06 | GND | ||
| CON3-P07 | Pwm1: | PI3 | |
| CON3-P08 | UART3 \ _ TX | Ph0 ph0 | |
| CON3-P09 | GND | ||
| CON3-P10 | Uart3 \ _ rx | PH1 | |
| CON3-P11 | UART2 \ _ RX | PI19 | |
| CON3-P12 | PH2 | PH2 | |
| CON3-P13 | UART2 \ _ TX | PI18 | |
| CON3-P14 | GND | ||
| CON3-P15 | UART2 \ _ CTS | Pi17 pi17 | |
| CON3-P16 | PODE \ _ TX | PH20 | |
| CON3-P17 | VCC-3V3 | ||
| CON3-P18 | PODE \ _ RX | PH21 | |
| CON3-P19 | SPI0 \ _ MOSI | PI12 | |
| CON3-P20 | GND | ||
| CON3-P21 | SPI0 \ _ MISO | Pi13 pi13 | |
| CON3-P22 | UART2 \ _ RTS | PI16 | |
| CON3-P23 | SPI0 \ _ RCL | PI11 | |
| CON3-P24 | SPI0 \ _ CS0 | PI10 | |
| CON3-P25 | GND | ||
| CON3-P26 | SPI0 \ _ CS1 | PI14 | |
| CON3-P27 | TWI3-SDA | PI1 | |
| CON3-P28 | TWI3-SCK | PI0 | |
| CON3-P29 | I2S \ _ MCLK | Pb5: | |
| CON3-P30 | GND | ||
| CON3-P31 | I2s \ _ bclk | Pb6: | |
| CON3-P32 | I2S \ _ DI | PB12 | |
| CON3-P33 | I2s \ _ lrck | Pb7: | |
| CON3-P34 | GND | ||
| CON3-P35 | I2S \ _ DO0 | PB8 | |
| CON3-P36 | UART7 \ _ RX | Pi21 pi21 | |
| CON3-P37 | IR0 \ _ TX | Pb3: | |
| CON3-P38 | UART7 \ _ TX | PI20 | |
| CON3-P39 | GND | ||
| CON3-P40 | SPDIF \ _ FAZER | PB13 | |
Especificação do conector da câmera do csi:
O Conector Da Câmera é um 40 CSI-pin FPC conector que pode se conectar módulo de câmera externa com bom sinal pin mapeamentos. As definições de pinos da interface CSI são mostrados como abaixo. Este é marcado na placa De Banana Pi como “CON1 & Prime;.
| CSI BPI-M1 PINO de Banana pi + | |||
| CSI Nome Pin | Função padrão nome Pin | Function2: gpio | |
| CON1 P01 | Lineinl: | ||
| Con1 p02 | Lineinar: | ||
| CON1 P03 | VCC-CSI | ||
| Con1 p04 | Adc \ _ x1 | ||
| Con1 p05 | GND | ||
| CON1 P06 | Adc \ _ x2 | ||
| CON1 P07 | FMINL | ||
| CON1 P08 | ADC \ _ Y1 | ||
| Con1 p09 | FMINR | ||
| CON1 P10 | ADC \ _ Y2 | ||
| Con1 p11 | GND | ||
| Con1 p12 | CSI-FLASH | PH17 | |
| Con1 p13 | Lradc0: | ||
| CON1 P14 | TWI1-SDA | Pb19: | |
| Con1 p15 | Lradc1: | ||
| Con1 p16 | TWI1-SCK | Pb18: | |
| Con1 p17 | CSI-D0 | PE4 | |
| Con1 p18 | CSI0-STBY-EN | PH19 | |
| CON1 P19 | CSI0-D1 | Pe5 pe5 | |
| Con1 p20 | CSI-PCLK | Pe0 pe0 | |
| CON1 P21 | CSI-D2 | PE6 | |
| Con1 p22 | CSI0-PWR-EN | PH16 | |
| Con1 p23 | CSI-D3 | Pe7 pe7 | |
| Con1 p24 | CSI0-MCLK | PE1 | |
| CON1 P25 | CSI-D4 | PE8 | |
| Con1 p26 | CSI0-RESET \ # | PH14 | |
| CON1 P27 | CSI-D5 | PE9 | |
| CON1 P28 | CSI-VSYNC | PE3 | |
| CON1 P29 | CSI-D6 | PE10 | |
| Con1 p30 | CSI-HSYNC | PE2 | |
| CON1 P31 | CSI-D7 | PE11 | |
| CON1 P32 | CSI1-STBY-EN | Ph18 ph18 | |
| CON1 P33 | AP-RESET \ # | ||
| Con1 p34 | CSI1-RESET \ # | PH13 | |
| CON1 P35 | CSI-IO0 | PH11 | |
| CON1 P36 | HPR | ||
| Con1 p37 | HPL | ||
| Con1 p38 | IPSOUT | ||
| CON1 P39 | GND | ||
| CON1 P40 | IPSOUT | ||
LVDS \ (display LCD interface \)
O Conector LVDS é um 40-pin FPC conector que pode conectar o painel LCD externo \ (LVDS \) e tela sensível ao toque \ (I2C \) módulo também. as definições do pino deste conector são mostradas como abaixo. Isto está marcado no tabuleiro banana pi como concon2 & prime;.
| LVDS PINO de Banana pi BPI-M1 + | |||
| Pino de lvds | Função predefinida: | Function2: | Function3: GPIO |
| CON2 P01 | Ipsout \ (5 v saída \) | ||
| Con2 p02 | TWI3-SDA | PI1 | |
| Con2 p03 | Ipsout \ (5 v saída \) | ||
| CON2 P04 | TWI3-SCK | PI0 | |
| CON2 P05 | GND | ||
| CON2 P06 | LCD0-IO0 | PH7 | |
| CON2 P07 | LCDIO-03 | PH12 | |
| Con2 p08 | LCD0-IO1 | PH8 | |
| Con2 p09 | LCD0-D0 | LVDS0-VP0 | PD0 |
| CON2 P10 | PWM0 | Pb2: | |
| CON2 P11 | LCD0-D1 | LVDS0-VN0 | PD1 |
| CON2 P12 | LCD0-IO2 | ||
| Con2 p13 | LCD0-D2 | LVDS0-VP1 | PD2 |
| Con2 p14 | LCD0-DE | PD25 | |
| CON2 P15 | LCD0-D3 | LVDS0-VN1 | PD3 |
| CON2 P16 | LCD0-VSYNC | PD27 | |
| Con2 p17 | LCD0-D4 | LVDS0-VP2 | PD4 |
| CON2 P18 | LCD0-HSYNC | PD26 | |
| CON2 P19 | LCD0-D5 | LVDS0-VN2 | PD5 |
| CON2 P20 | LCD0-CS | ||
| CON2 P21 | LCD0-D6 | LVDS0-VPC | PD6 |
| CON2 P22 | LCD0-CLK | PD24 | |
| CON2 P23 | LCD0-D7 | LVDS0-VNC | PD7 |
| CON2 P24 | GND | ||
| CON2 P25 | LCD0-D8 | LVDS0-VP3 | PD8 |
| CON2 P26 | LCD0-D23 | PD23 | |
| CON2 P27 | LCD0-D9 | LVDS0-VN3 | PD9 |
| CON2 P28 | LCD0-D22 | PD22 | |
| CON2 P29 | LCD0-D10 | PD10 | |
| CON2 P30 | LCD0-D21 | PD21 | |
| CON2 P31 | LCD0-D11 | PD11 | |
| CON2 P32 | LCD0-D20 | PD20 | |
| CON2 P33 | LCD0-D12 | PD12 | |
| CON2 P34 | LCD0-D19 | PD19 | |
| CON2 P35 | LCD0-D13 | PD13 | |
| CON2 P36 | LCD0-D18 | PD18 | |
| CON2 P37 | LCD0-D14 | PD14 | |
| CON2 P38 | LCD0-D17 | PD17 | |
| CON2 P39 | LCD0-D15 | PD15 | |
| CON2 P40 | LCD0-D16 | PD16 | |
Especificação de uart:
O jumper J11header CON4 é a interface UART. Para os desenvolvedores de Banana Pi, esta é uma maneira fácil de obter o UART saída do console para verificar o status do sistema e mensagem de log.
| UART debug BPI-M1 PINO de Banana pi + | |||
| Nome do pino | Função predefinida: | GPIO | |
| CON4 P03 | UART0-TXD | PB22 | |
| CON4 P02 | UART0-RXD | PB23 | |
| CON4 P01 | GND | ||
