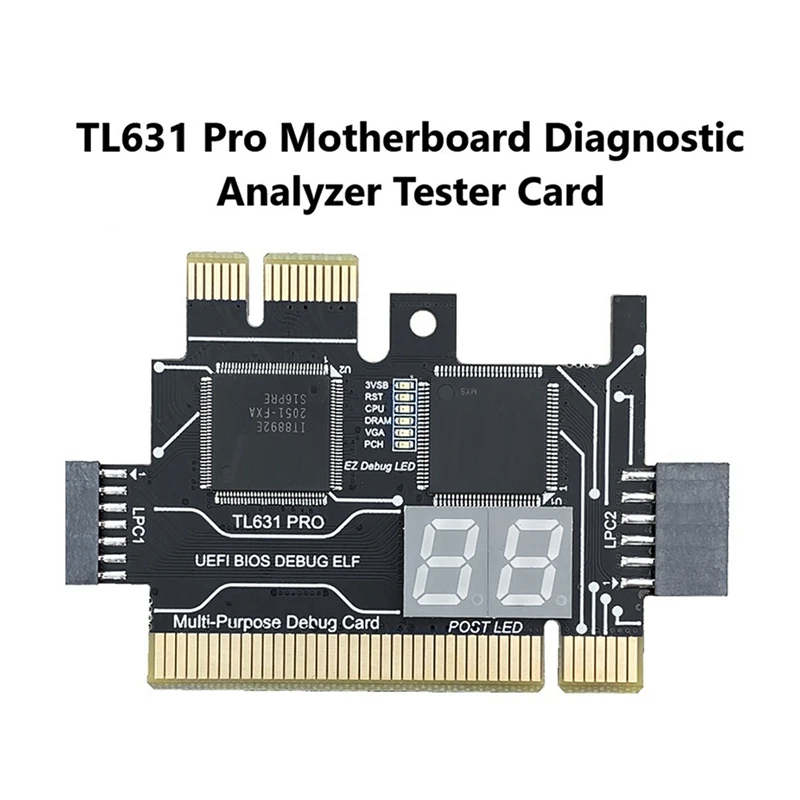

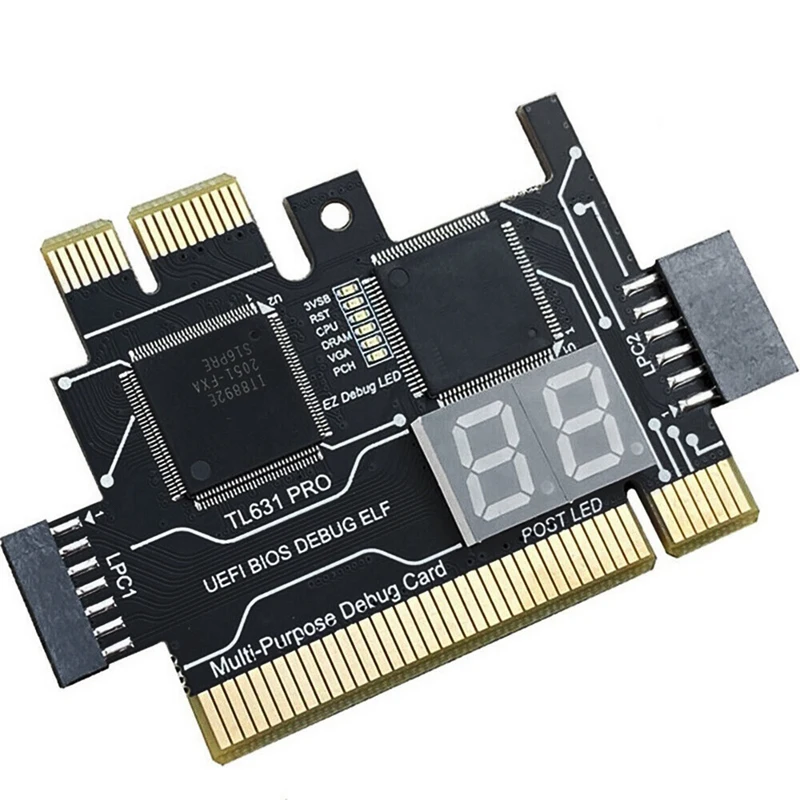

Pro Cartão de Diagnóstico Mais Cartão de Expansão Pci-e Placa-mãe Analisador Portátil Multifuncional New-tl631

1. TL631 PROusa o novo chip de memória flash ProASIC3 Actel 130 nanômetros com um novo sistema puro. Herdar o estilo linguagem design família.
2. Gemini drive module: BGA tipo driver module, parte design.
3. O cartão TL631 PRO não vê nenhuma resistência e capacitância, ele olha bonito e generoso. Use-o mais livremente.

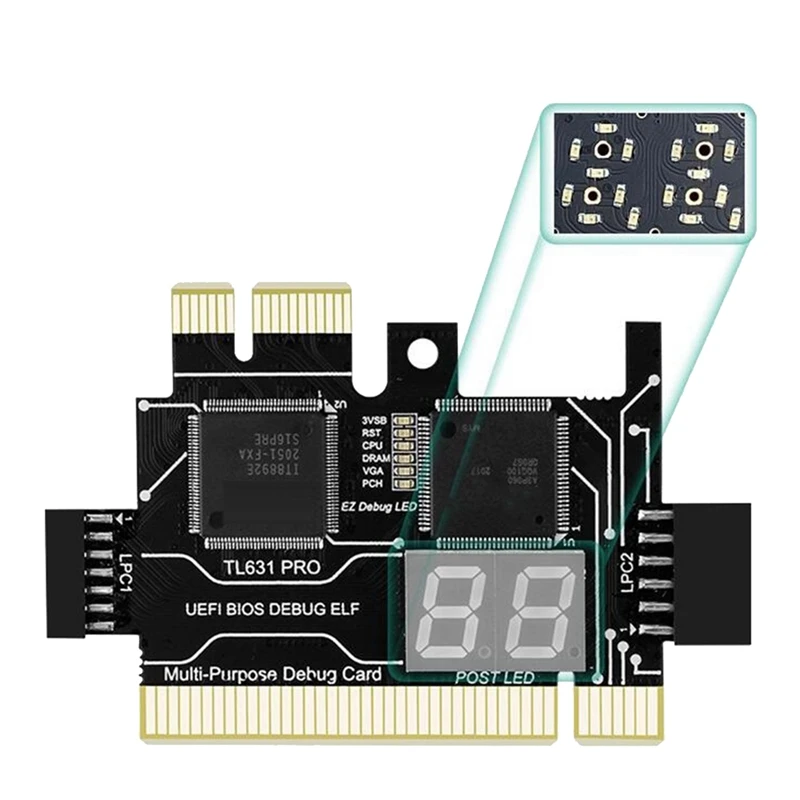

4. remendo integrado tubo digital: Auto-desenvolvido vinculativo tubo digital, núcleo de LED, brilhante e confortável, fino e sentido científico.
Diferentes lotes, aparência do produto e cor podem ser diferentes, não afeta o uso

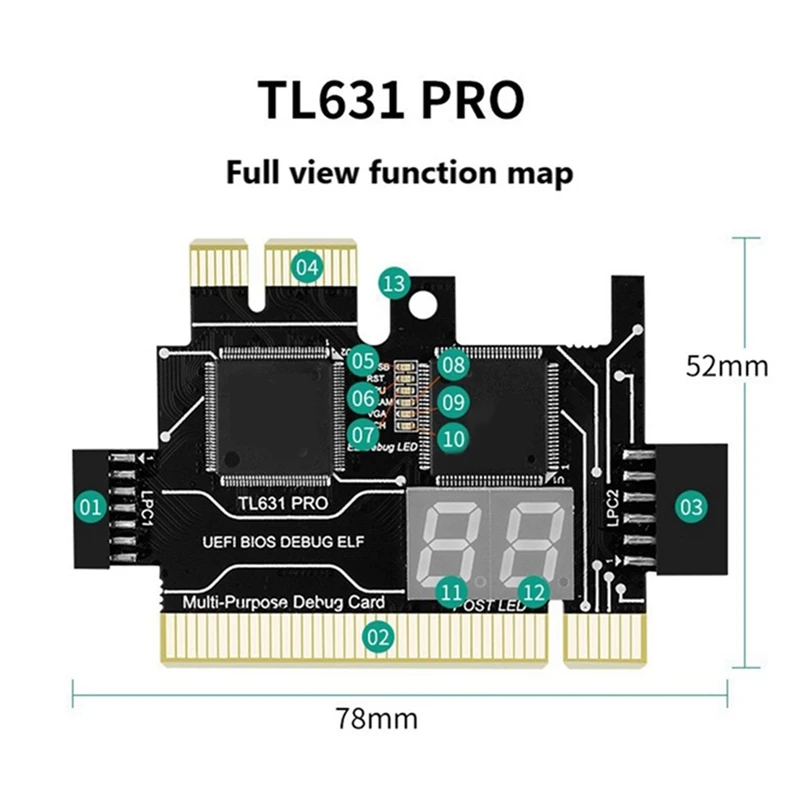

Descrição da interface TL631 Pro: 1: canal de alta velocidade compartilhado LPC1 = conectar à placa-mãe 2.0 interface LPC de pino pequeno, módulo 2.0
(Módulo expansão LPC3 interface pode conectar notebook MINI PCIE conversão cartão, A-DEBUG conversão cartão, ASUS notebook DEBUG-CON. EC-DEBUG).
2: Canal PCI de alta velocidade = suporta todos os slots PCI.
3:LPC2 compartilhado canal de alta velocidade = conectar à placa-mãe 2,54 pinos grande interface LPC, ASUS COM-DEBUG. ASRock UART1, MSI JDP, SuperMicro-SPl.
4:PCIE X1 canal de alta velocidade = suporte Gigabyte sem placa-mãe PCI (outras marcas não suportam).
5: indicador do poder 3VSB, para detectar se o poder é normal.
6:RST reset indicador, para detectar se a placa-mãe reset é normal (somente quando PCI ou PCIE é inserido)
7:CPU luz indicadora, para detectar se o módulo CPU é normal.
8: indicador memória DRAM, para detectar se o módulo de memória é normal.
9: Luz indicadora gráfica VGA, para detectar se o módulo da placa gráfica é normal.
10:PCH luz indicadora ponte sul, para detectar se o módulo ponte sul é normal.

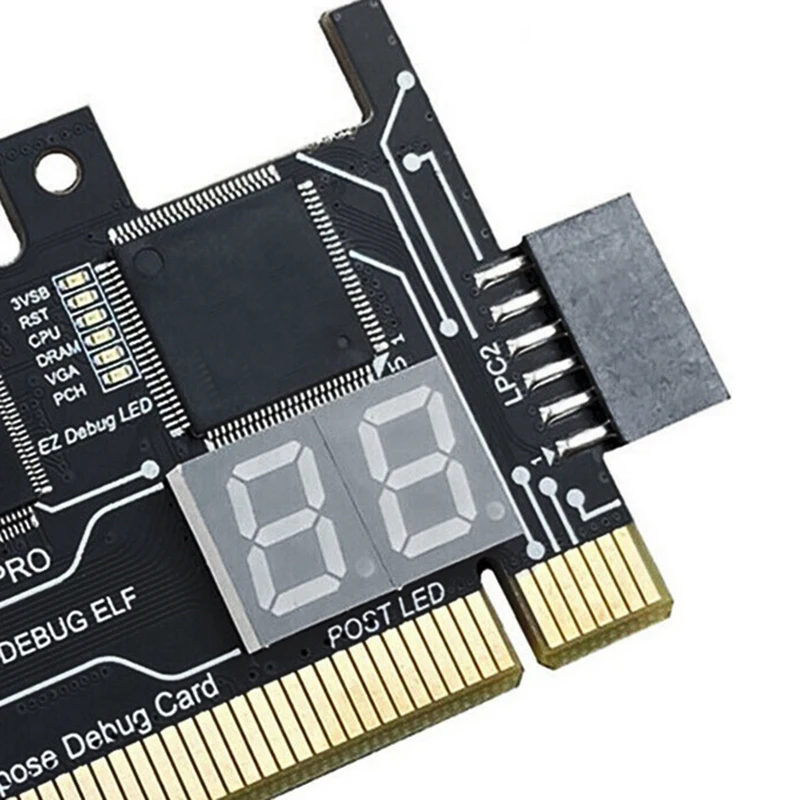

11:DP ponto decimal, exibição do sinal CLK.
12: Ponto decimal do DP, exposição do sinal do quadro do FRAME.
13: rosqueando o furo
Cor: Como mostrado
Material: plástico

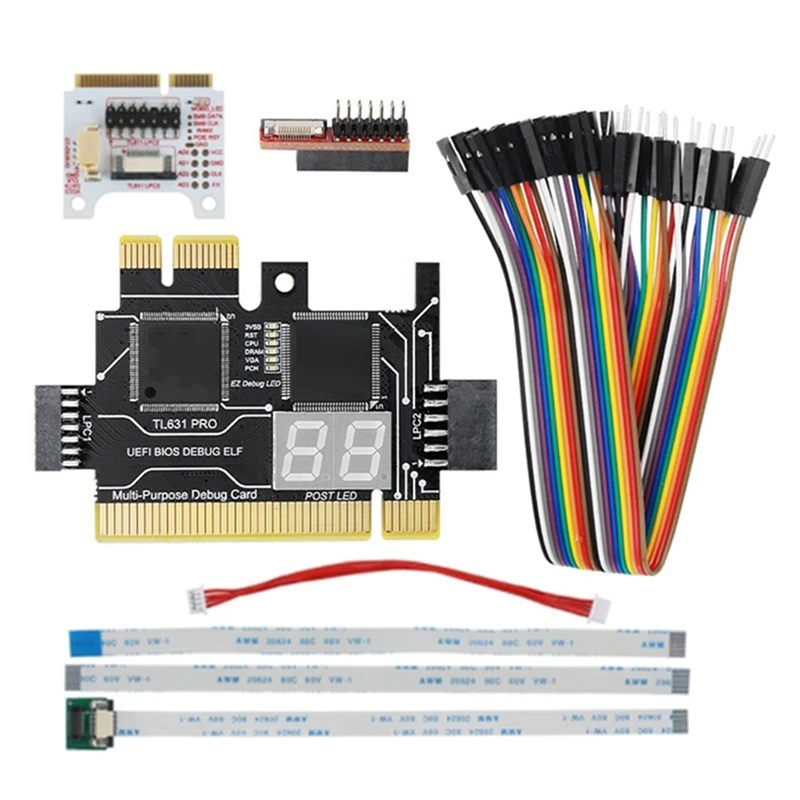

Conteúdo do pacote
Pro cartão diagnóstico 1 xTL631
1×2,0 módulos
15 x cabos DuPont
1 x Cartão Expansão
1 x Cabo De Alimentação
2 x cabos flexíveis

Apenas o conteúdo do pacote acima, outros produtos não estão incluídos.
Nota: Reflexão de luz e displays diferentes podem causar a cor do item na imagem um pouco diferente da coisa real. O erro permitido na medição é +/- 1-3cm.
