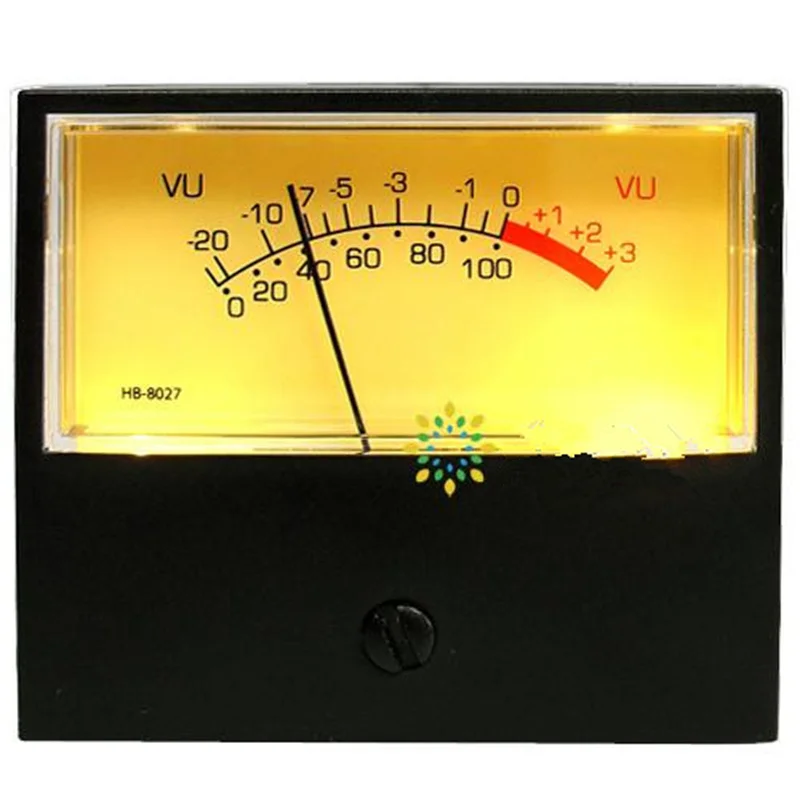

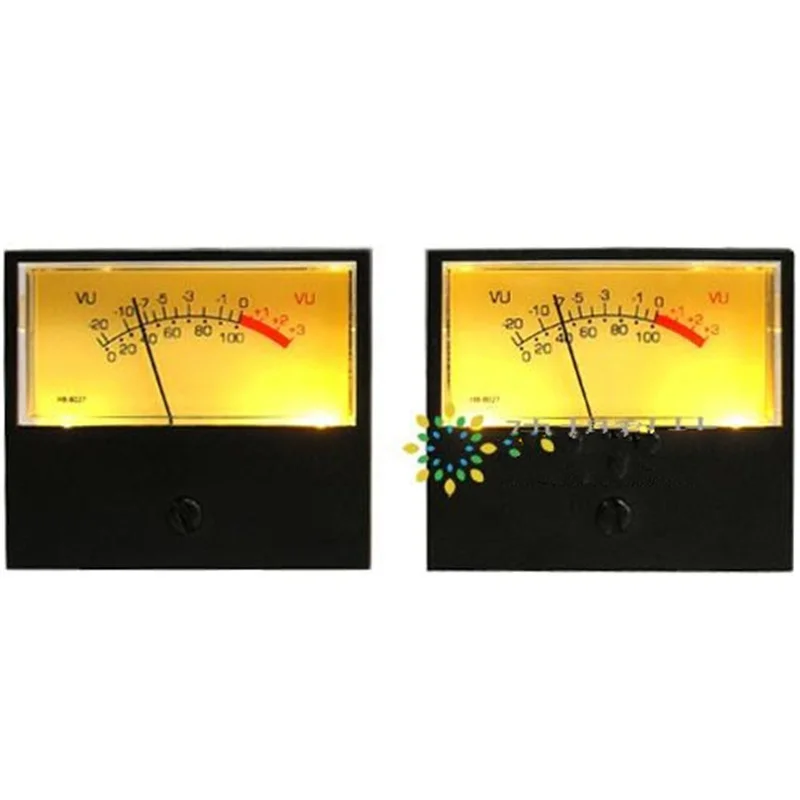

Precisão vu Meter Cabeça Amplificador Pré-estágio db Medidor de Nível de Potência de Áudio Medidor de Pressão Sonora com Luz de Fundo Tn42ab Alta

1. Phones e Accessories

2. Áudio Medidor de Pressão Sonora com Luz de Fundo Tn-42ab

Especificações

Instrução do projeto

Aparência agência

1 Parte movente Movendo o tipo bobina

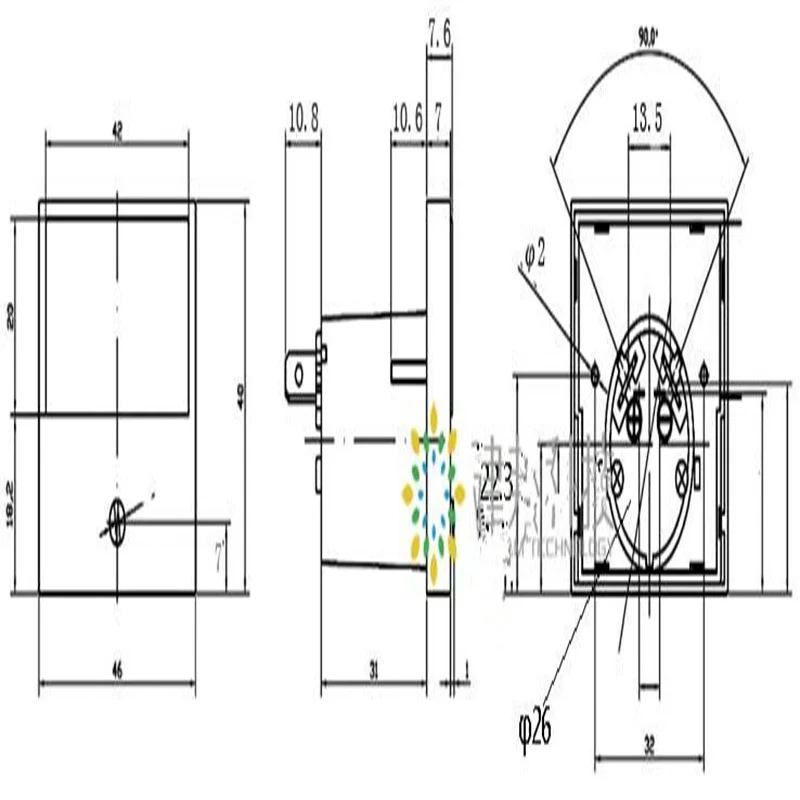

2 Aparência dimensão Veja TN-42AB para detalhes

3 placa grau Veja TN-42AB para detalhes

Tiras de prata níquel material 4 mão

Cor do ponteiro preto

Mão swing direção Esquerda para a direita

Comprimento do ponteiro Do eixo central à extremidade da agulha 23 ± 1mm

Mão largura 0.45 ± 0.05mm

5 Direção de uso do medidor Vertical

Desempenho elétrico

6 condições padrão do teste Temperatura 20 °C, umidade 70%, se não há nenhuma diferença em resultados da análise,

Também pode ser testado em temperatura e umidade normais

7 Sensibilidade atual Ponteiro na escala zero à escala máxima (posição da escala completa) Sensibilidade 1000 uA ± 10%

8 Impedância interna 600O ± 10%

9 Resistência de isolamento 500V DC mais 50M ohm ou mais para a caixa externa do medidor e do circuito elétrico.

A resistência de isolamento do circuito elétrico é testada com uma tensão CC de 500V.

10 Posição zero O medidor usa a postura padrão, e o ponto onde a extremidade dianteira do ponteiro e o centro da escala zero são unificados é a referência

O erro permissível da sobreposição entre o ponteiro e a escala zero é ± 1mm

11 Equilíbrio A escala permissível do erro do medidor é ± 1mm quando a posição padrão é inclinada para a frente e para trás por 90 graus

12 Ponteiro degola Instantaneamente adicionar três vezes a sobrecorrente da corrente em grande escala, e reduzir lentamente para a leitura de 1/2 da sensibilidade atual,

A essa altura, o ponteiro retornará ao intervalo de escala 1/3 da placa de escala.

13 Fricção Quando a corrente é adicionada ao medidor e aumenta ou diminui gradualmente a um determinado valor, a escala de erro do ponto de indicação é ± 1mm

14 Freio Adicione instantaneamente 2/3 do valor atual da placa de escala, e o tempo necessário desde o início até a posição indicada pelo ponteiro é de um segundo

Teste especial

15 Teste de sobrecarga Entre dez vezes a corrente em grande escala a cada cinco segundos, essa ação é repetida nove vezes. Cada vez é 0,5 segundos

Após este teste, 7 a 14 itens permanecem normais

16 Teste de vibração Após o empacotamento, o medidor é sujeitado a 1.000 vibrações pelo minuto acima e para baixo 4mm na placa da vibração.

10 minutos em cada direção. Após este teste, 7 a 14 itens permanecem normais

17 Teste de choque Depois que o medidor é empacotado, deixe-o cair em uma placa de madeira grossa de 3cm de uma altura de 30cm, teste do três-sentido de X.Y.Z.

Após este teste, 7 a 14 itens permanecem normais

18 Teste da confiança Após 100.000 vezes da entrada atual do ponto da calibração, o limite de sensibilidade atual está ainda dentro do padrão

19 Teste de impacto ambiental Temperatura 50 °C, umidade 85%, durando 100 horas, após este teste 7-14 artigos permanecem normais

20 Teste terminal da tração O terminal deve carregar a força puxando 1kg por 60 segundos sem ser afetado

Outros

21 Temperatura operacional limite-10 ? a + 60 ? RH 35 a 85%

22 Temperatura de armazenamento limite-20 ? + 60 ? RH 35 a 85%

Não coloque o medidor na luz solar direta, e armazene o medidor em uma caixa para impedir que objetos estrangeiros entrem no medidor

Coloque o terminal cerca de 3mm em uma placa de lata com uma temperatura de 230 ° C, e coloque-o por 3,5 segundos

Após este teste, 7 a 14 itens permanecem normais

Segure a pistola de solda a 350 ?, toque no terminal por 3,5 segundos, a extremidade frontal do terminal é de cerca de 3mm em contato com a pistola de solda

Após este teste, 7 a 14 itens permanecem normais

24 Anti-estático Use pano de nylon seco para testar a superfície da tampa transparente três vezes na mesma direção, e a diferença entre os ponteiros na pontuação é o comprimento da escala

1/3 ou menos, retorne à posição zero após três segundos

25 lâmpada especificações LED amarelo 12V 20mA
