Informações Técnicas do Produto
Características
Especificações
Nome da Marca
Elecdemo
Tipo de Acessório
Switching Power Supply
Compatível com
Kw_543602
Origem
CN (origem)
KW_543602 módulo lista de envio
Módulo + suporte técnico da após-venda + embalagem eletrostática do saco + espuma à prova de choque
Dicas:
(1) a interface do módulo de nossa loja é clara e o desempenho é estável. Combine os dados fornecidos pela nossa loja para realizar a verificação funcional nas condições experimentais correspondentes.
(2) este produto é um módulo funcional simples, nenhum diagrama esquemático é fornecido, e os parâmetros básicos estão na página de detalhes. Por favor, seja claro para o comprador, se você tiver qualquer problema de operação, por favor consulte o serviço ao cliente.
(3) os compradores, antes de usar o módulo, por favor leia a página de detalhes deste módulo para entender a fonte de alimentação e usar restrições, para evitar danos ao módulo devido a operação inadequada.
(4) nossos módulos são garantidos para fornecer parâmetros reais do módulo, funções e imagens, e todos os módulos serão enviados após a detecção.
Parâmetros do módulo
Módulo modelo: KW_543602
Tipo de módulo: fonte de alimentação de comutação; tipo step-down
Tensão de entrada: 7 v-40 v; devido ao circuito de conversão de pressão negativa, o valor absoluto da diferença de pressão de entrada e saída do lado da fonte de alimentação de tensão negativa é inferior a 60 v, por exemplo: saída de pressão negativa-15 v, então a tensão de entrada não deve ser maior do que 45 v; A fim de se adaptar à pressão negativa o indicador, a tensão máxima de segurança de entrada do módulo é recomendada para ser inferior a 40 v
Tensão de saída: quatro tipos; quatro especificações estão disponíveis: 5 5 v, 9 9 v, 12 12 v, 15 15 v
Corrente de saída: 3.5a (pressão positiva) 2.4a (pressão negativa); a corrente de saída máxima é assimétrica, por favor preste atenção ao limite atual ao usar
Eficiência de conversão: pressão positiva até 91%; pressão negativa melhor do que 77%
Diferença mínima da pressão da entrada e da saída: aproximadamente 2 v
Consumo de energia estática: 5ma; apenas para referência
Taxa de ajuste da carga: ± 0.5%; apenas para referência
Taxa de regulação da tensão: ± 1%; apenas para referência
Módulo permitir: o usuário pode configurar a proteção de subtensão de entrada
Proteção do módulo: a microplaqueta vem com proteção do foldback do superaquecimento, da sobretensão e da frequência
Características do módulo: múltiplo; baixo nível de ruído, baixa ondulação; com indicador de potência de saída
Aplicações do módulo: múltiplos; sistemas de energia industriais, automotivos e de comunicações

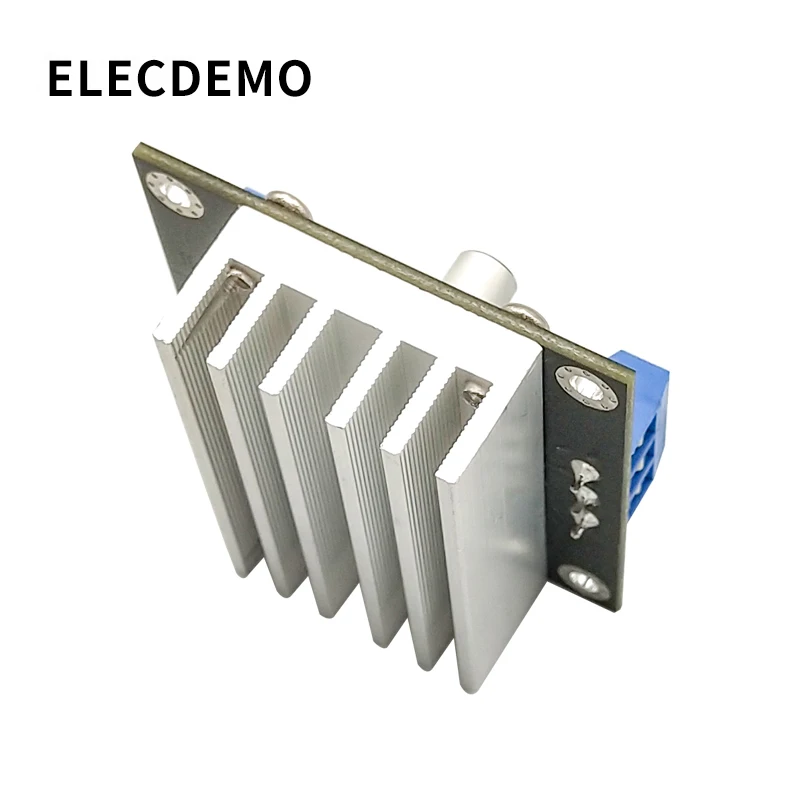

Peso do módulo: 55g; com radiador

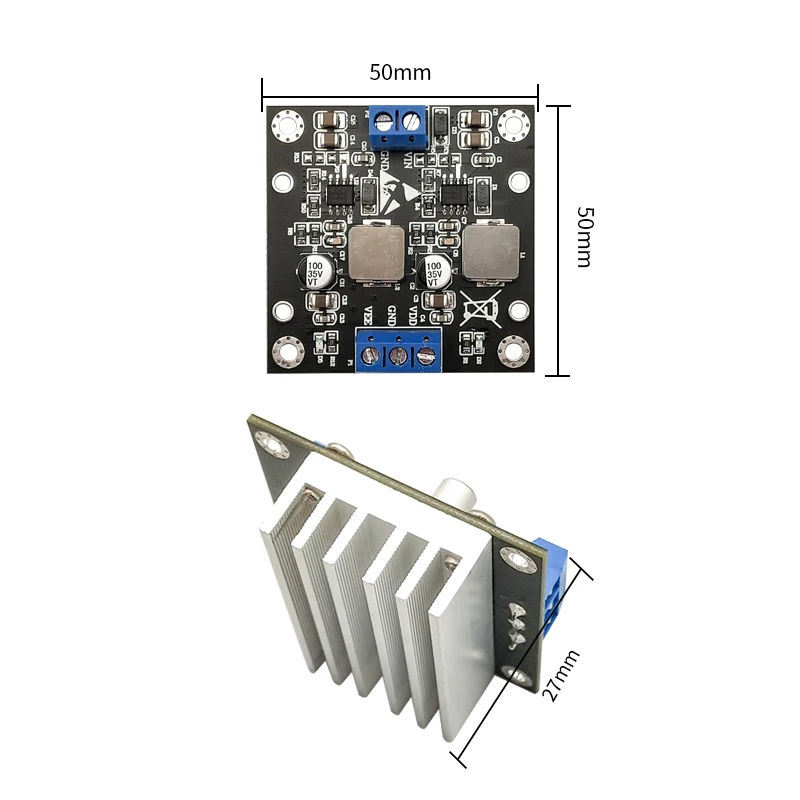

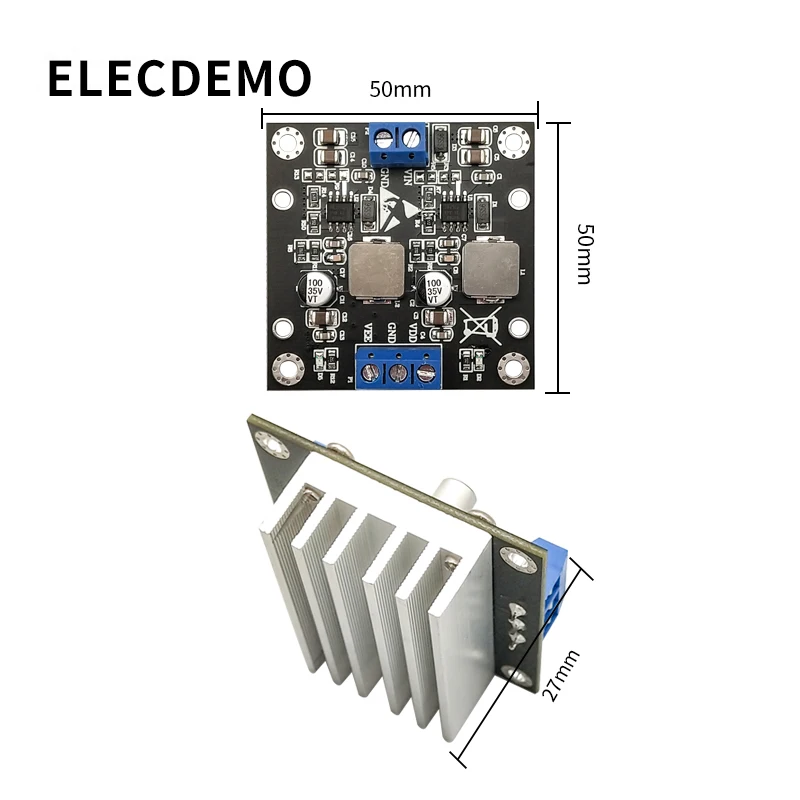

Tamanho do módulo: 50 × 50 × 27 length×width×altura (mm)
Aquecimento do módulo: quanto maior a carga, maior o aquecimento
Temperatura de trabalho: 0-70 grade grau civil

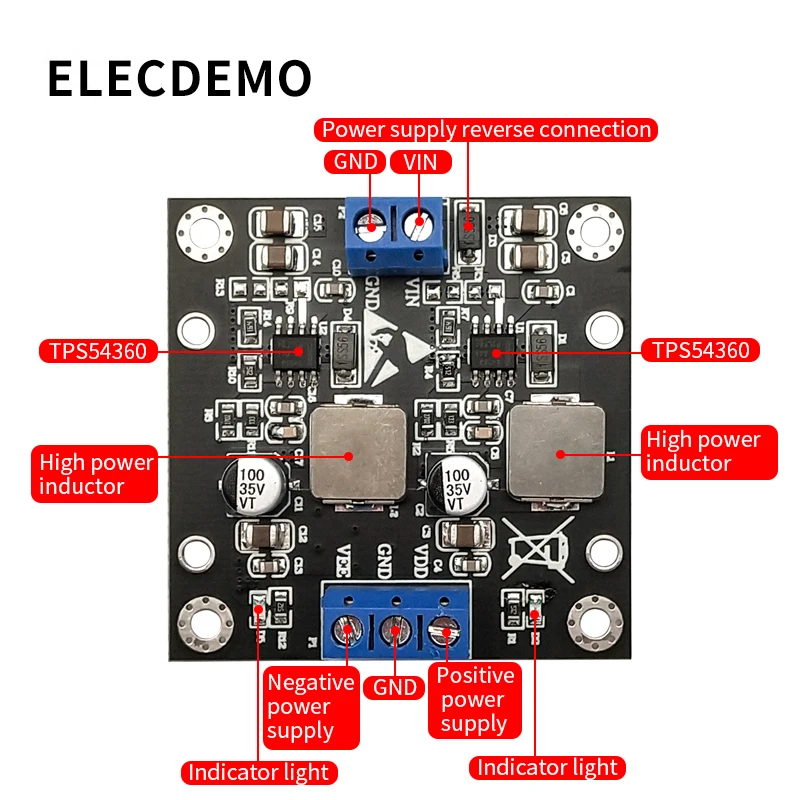

Interface do módulo: terminal 5.08; entrada: 5.08-2 p, saída: 5.08-3 p
Descrição do módulo

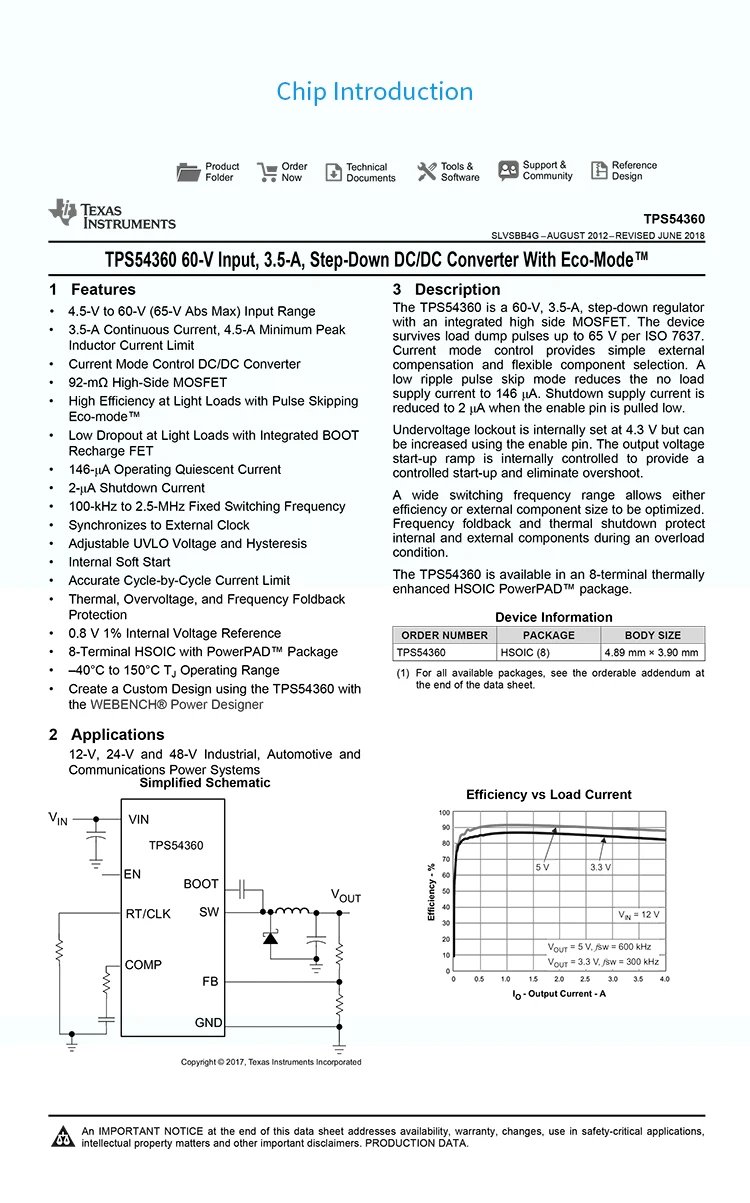

Este módulo adota a microplaqueta tps54360, a corrente de carga máxima da pressão positiva pode alcançar 3.5a, e a eficiência teórica da conversão pode alcançar 91%. O chip tem superaquecimento, sobretensão e proteção foldback de freqüência. Ao usá-lo por um longo tempo sob alta potência, por favor preste atenção ao calor do módulo (chip, indutor, diodo) para evitar a proteção contra superaquecimento do chip. O módulo refere-se à especificação de design oficial para layout e fiação, materiais generosos, pequena ondulação, conveniente e prático. Apropriado para uso da competição do estudante e desenvolvimento pessoal do projeto.
2. Acessórios p – Quadro de Demonstração – Nome da Marca : Elecdemo
Precauções para usar o módulo
(1) desde que a tensão de trabalho do pino en do chip é-0.3 v-8.4 v (o chip é permitido quando é maior do que 1.2 v) e o chip tem uma fonte de corrente de tração interna de 1.2a a, o chip também pode trabalhar quando o terminal en é deixado flutuando; Para a escala de entrada mais larga da compatibilidade o divisor da tensão da habilitação do módulo não é soldado. Se você precisa modificar a proteção contra subtensão, por favor configurar r3, r6 e r9, r13. Por exemplo: r3 = 300 k, r6 = 47 k; quando vin é inferior a 9 v, a tensão parcial é inferior a 1.2 v, a tensão positiva não funciona, a tensão negativa é a mesma, e a proteção de subtensão é realizada; consulte o manual do chip para mais detalhes.
(2) quando o módulo é usado, 100 uf ou maiores capacitores eletrolíticos podem ser adicionados aos terminais de entrada e saída para melhorar a ondulação.
(3) não há nenhuma proteção de conexão reversa para este módulo, por favor os compradores cuidadosamente verificar e comparar a fonte de alimentação e então ligar, caso contrário ele irá danificar o módulo.
(4) o aquecimento da fonte de alimentação é determinado principalmente pela diferença de tensão de entrada e saída e a corrente de carga, por favor escolha e use o módulo de fonte de alimentação razoavelmente, geralmente é necessário reservar 30% do excedente.
(5) o módulo é um módulo step-down. A tensão de entrada precisa ser maior do que a saída de cerca de 2 v para estabilizar a saída.
Perguntas mais frequentes
P: por que a saída máxima do módulo não atinge o valor nominal quando eu o uso
A: para alcançar alta potência de saída, a potência de entrada do módulo deve ser maior do que a potência de saída.
P: por que não posso testar os parâmetros de ondulação nominal
R: em primeiro lugar, você precisa ter um método de medição correto, que pode ser usado para medir a ondulação da fonte de alimentação baidu. Em segundo lugar, a diferença de tensão de entrada-saída e a corrente de carga têm uma certa influência na ondinha de saída.
