Polegada Spi Display Lcd Chapéu para Raspberry pi 240×240 Pixels Spi Interface com Controlador Embutido Ips Tela 1.3 Acessórios p/ quadro de demonstração
R$ 90,39
DÚVIDAS?
Envie um email para:
Produtos relacionados
Acessórios p/ quadro de demonstração
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | Shchv |
| Tipo de Acessório | Tela de LCD |
| Compatível com | Raspberry PI |
| Origem | CN (origem) |
| Diagonal | 1.3 Inch |
Visão geral

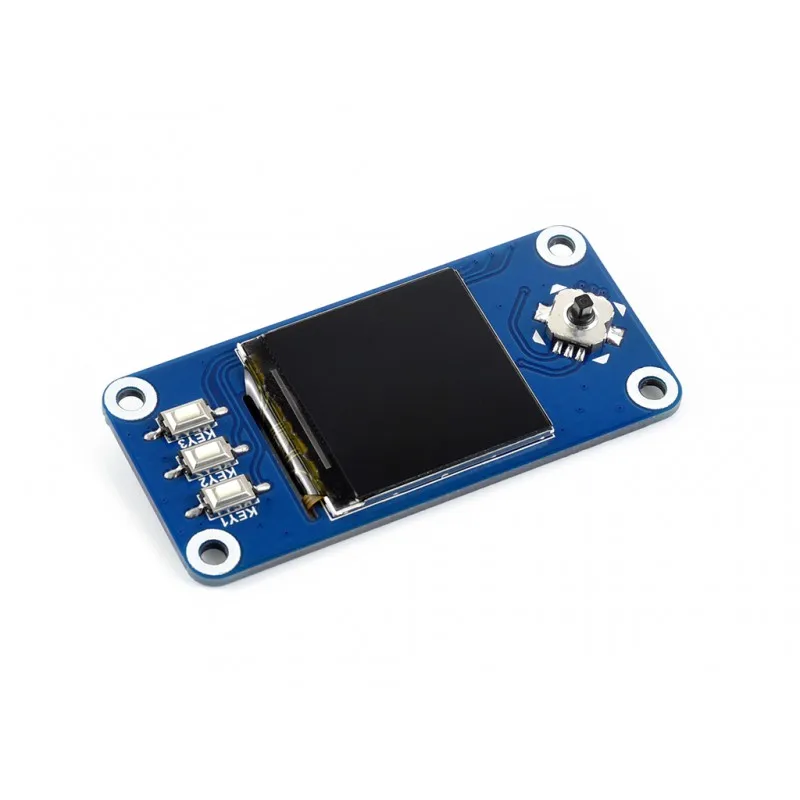

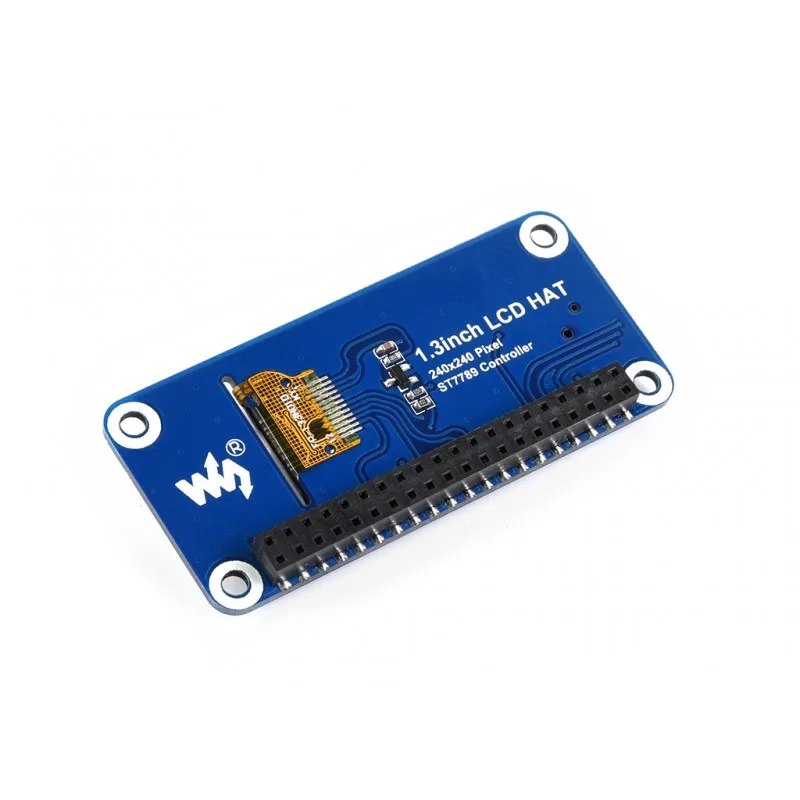

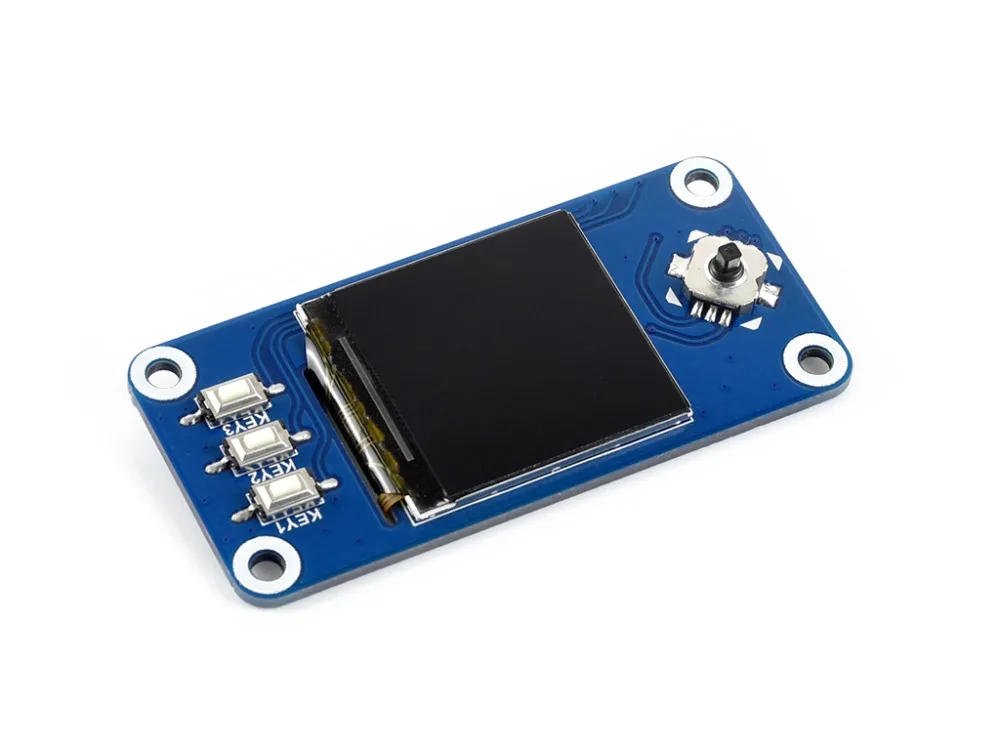

Este é um chapéu de display lcd ips para raspberry pi, 1.3 polegadas diagonal, 240×240 pixels, com controlador embutido, comunicando através da interface spi.
Tentando adicionar uma interface de controle para o seu pi Esta tela compacta seria a escolha ideal.
1. High Quality Computador e Escritório – Nome da Marca : Shchv
Características
-
Cabeçalho de extensão padrão da raspberry pi 40pin gpio, placas da série dos apoios do pi da framboesa
-
Tela ips, amplo ângulo de visão, melhor exibição
-
Alta definição em tamanho pequeno
-
1x joystick, botões de 3x, acessível e útil
-
Vem com recursos de desenvolvimento e manual (exemplos para raspberry pi)
Especificações
-
Motorista: ST7789
-
Interface: SPI
-
Cor da tela: rgb, cor 65k
-
Resolução: 240×240
-
Luz de fundo: LED
-
Tensão de funcionamento: 3.3v
Interface
|
SÍMBOLO |
Pino raspberry pi (bcm) |
DESCRIÇÃO |
|
KEY1 |
P21 |
Botão 1/GPIO |
|
KEY2 |
P20 |
Botão 2/GPIO |
|
KEY3 |
P16 |
Botão 3/GPIO |
|
Joystick para Cima |
P6 |
Joystick para Cima |
|
Joystick Para Baixo |
P19 |
Joystick Para Baixo |
|
Joystick para a Esquerda |
P5 |
Joystick para a Esquerda |
|
Joystick para a Direita |
P26 |
Joystick para a Direita |
|
Joystick de Imprensa |
P13 |
Joystick de Imprensa |
|
SCLK |
P11/SCLK |
Entrada de clock de SPI |
|
MOSI |
P10/MOSI |
Entrada de dados SPI |
|
DC |
P25 |
Seleção de dados/comandos (alta para dados, baixa para comando) |
|
CS |
P8/CE0 |
Seleção da microplaqueta, baixo ativo |
|
RST |
P27 |
Reset, baixo ativo |
|
BL |
P24 |
Backlight |

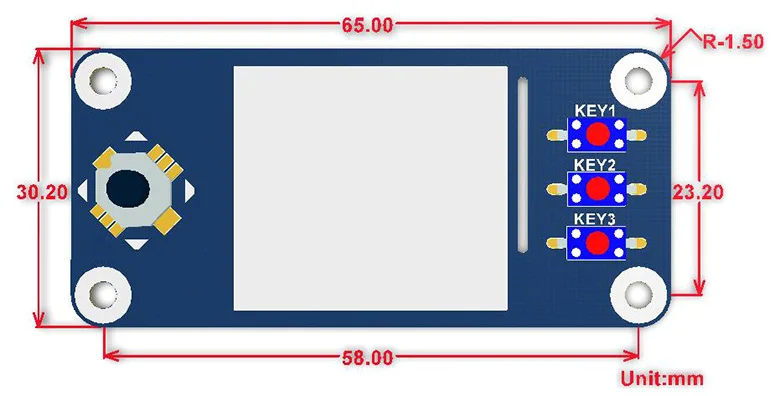

Dimensões

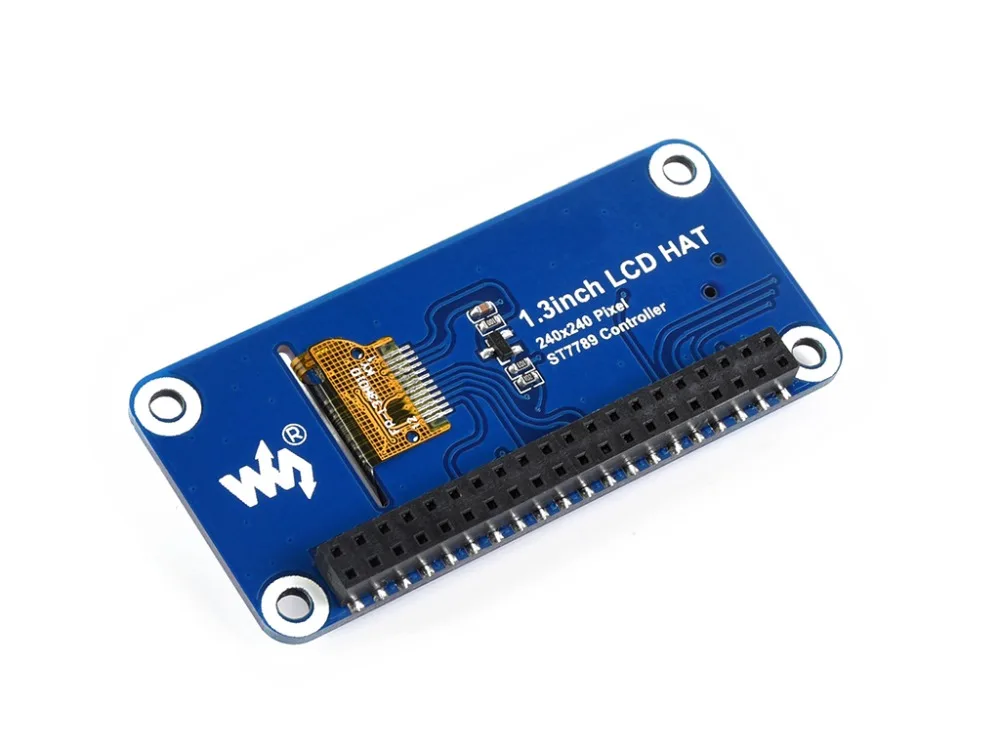

2. Computador e Escritório – Diagonal : 1.3 Inch

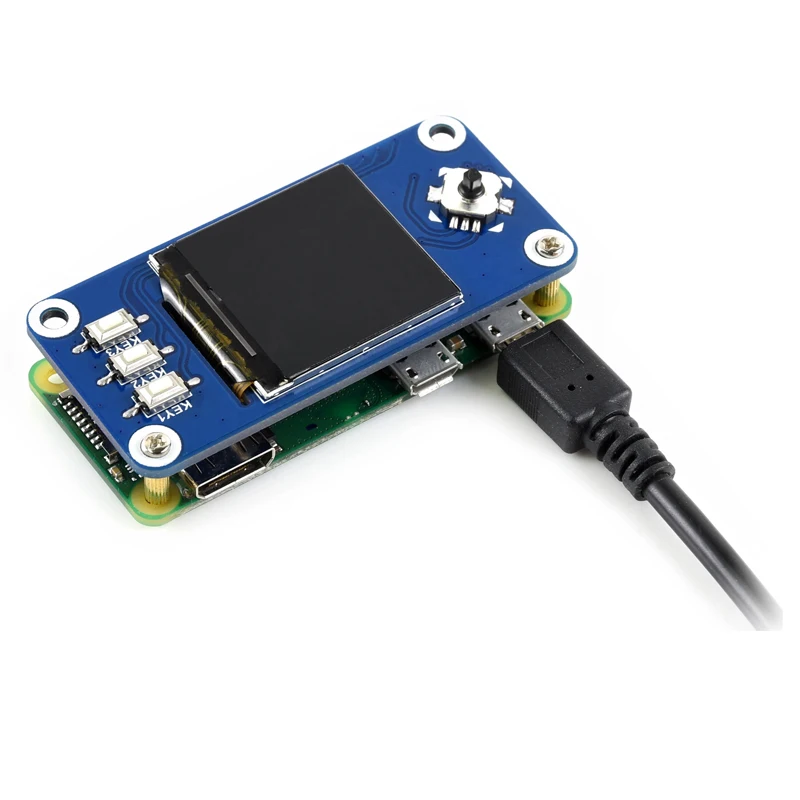

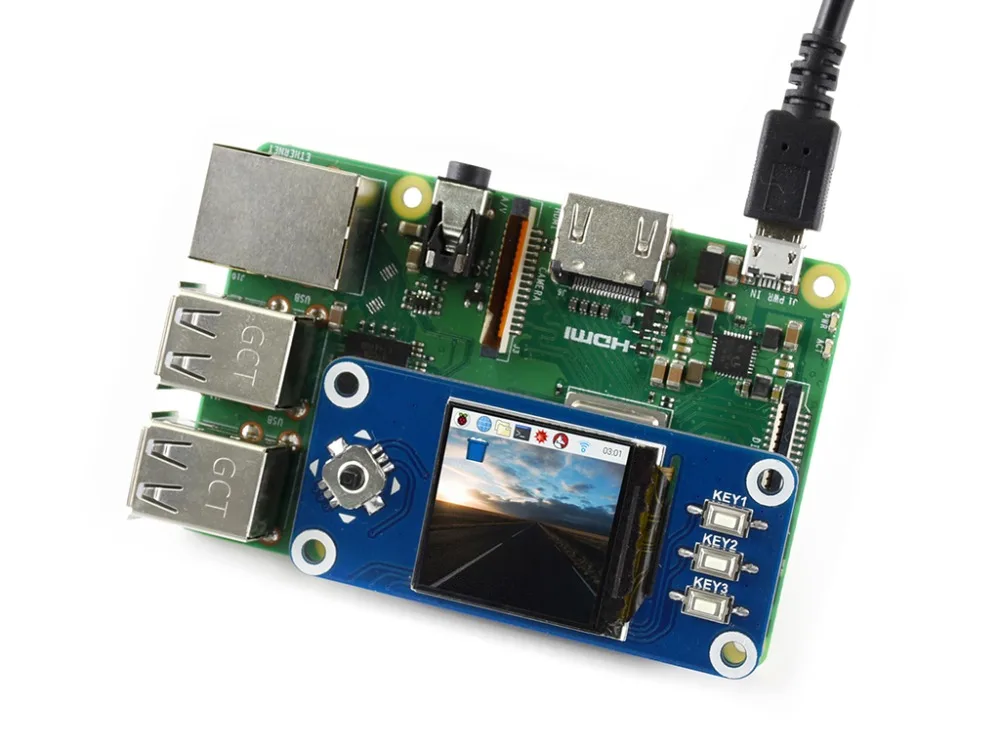

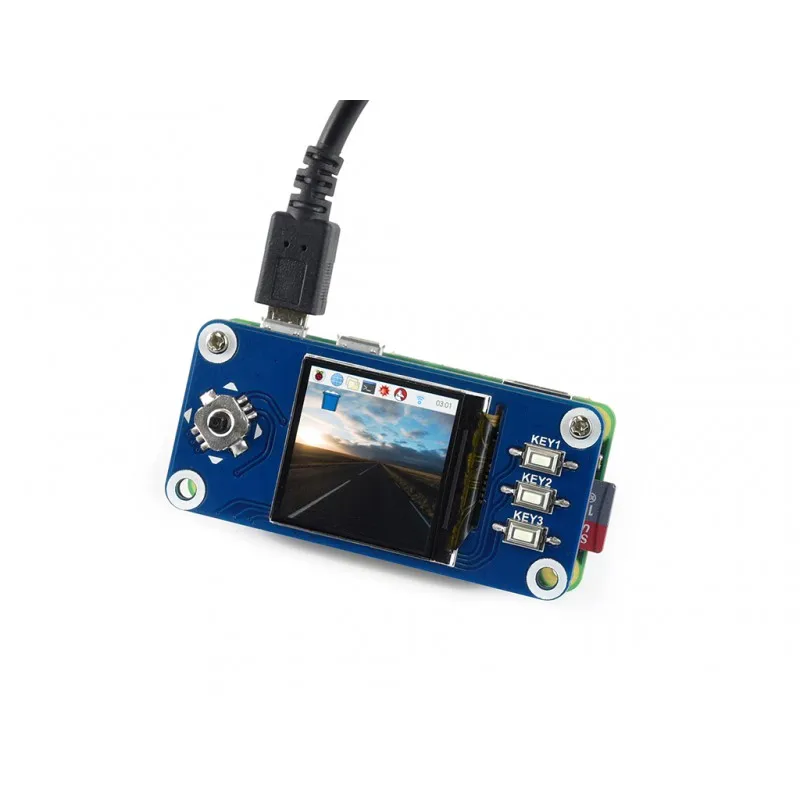

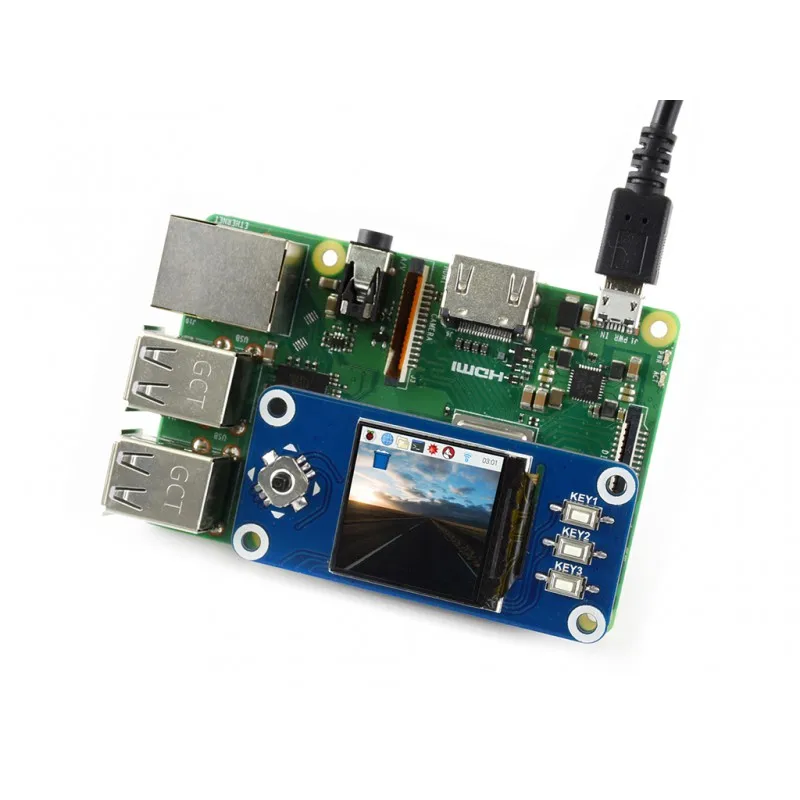

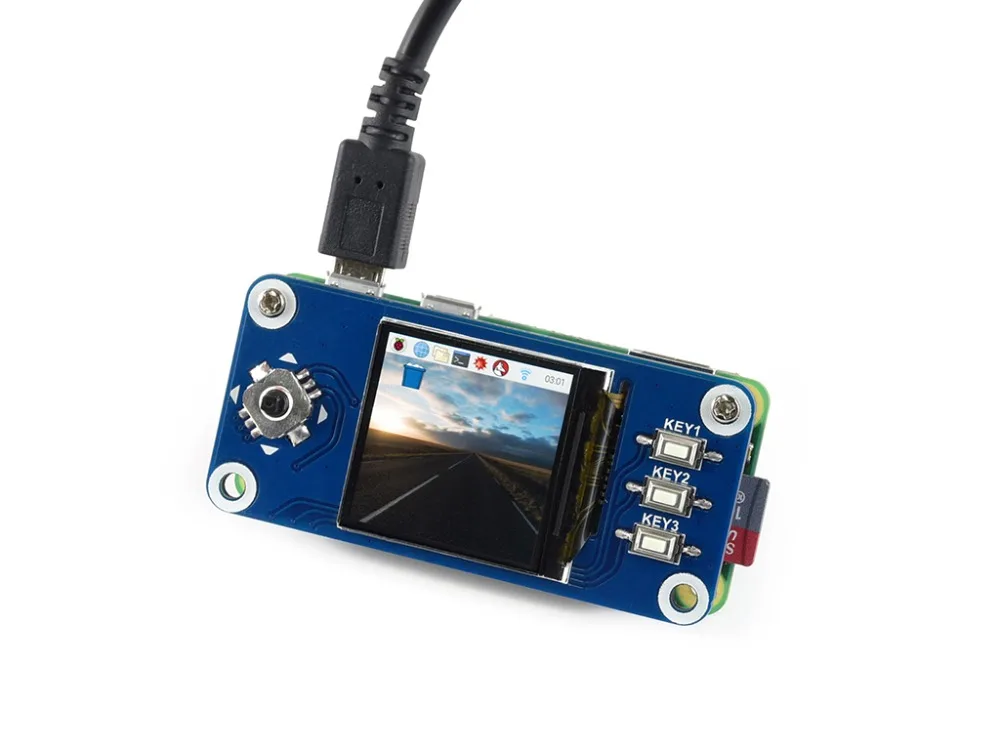

Fotos
3. Raspberry pi 240×240 Pixels Spi Interface com Controlador Embutido Ips Tela – Origem : cn Origem
4. High Quality Computador e Escritório – Compatível com : Raspberry pi
5. Computador e Escritório – tipo de Acessório : Tela de Lcd
6. Raspberry pi 240×240 Pixels Spi Interface com Controlador Embutido Ips Tela – Nome da Marca : Shchv
Recursos de desenvolvimento
Wiki:
CONTEÚDO DO PACOTE
Peso:0.014 kg
-
1. chapéu lcd de 3 polegadas x1
-
Pacote de parafusos rpi (2 peças) x1
7. High Quality Computador e Escritório – Diagonal : 1.3 Inch
