Poder Hat Board com Bateria Detecção de Eletricidade para Raspberry pi 4b 3b Mais 3b Ups 18650 Lite Ups Power Bank Novo

Instrução

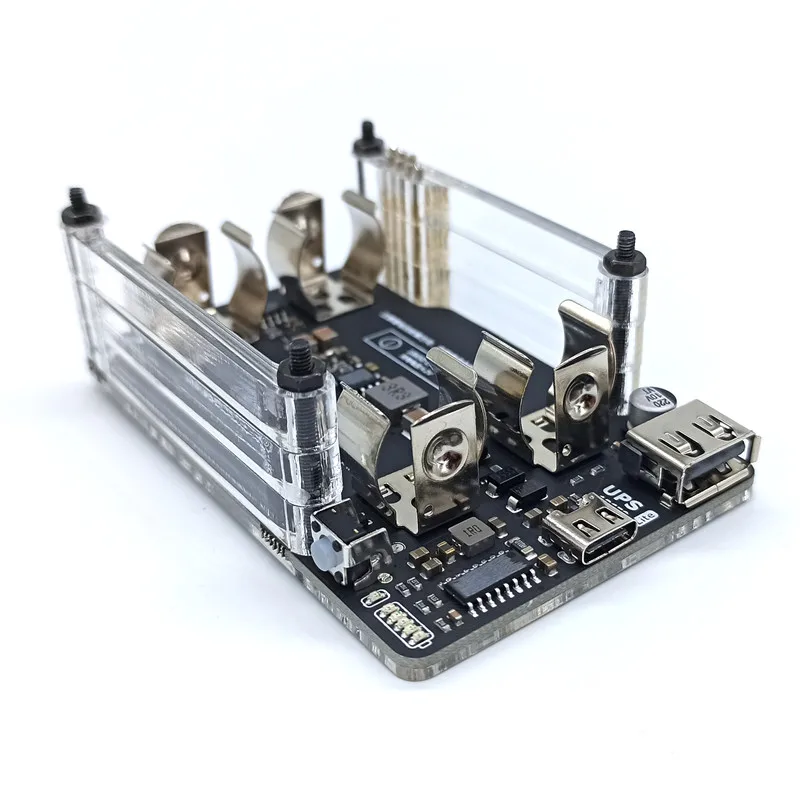

UPS-18650-Lite é uma fonte de alimentação UPS especialmente projetada para Raspberry Pi
Placas do modelo B (nomeadamente 4B/3B +/3B, etc., a seguir designadas por pi). Ele usa

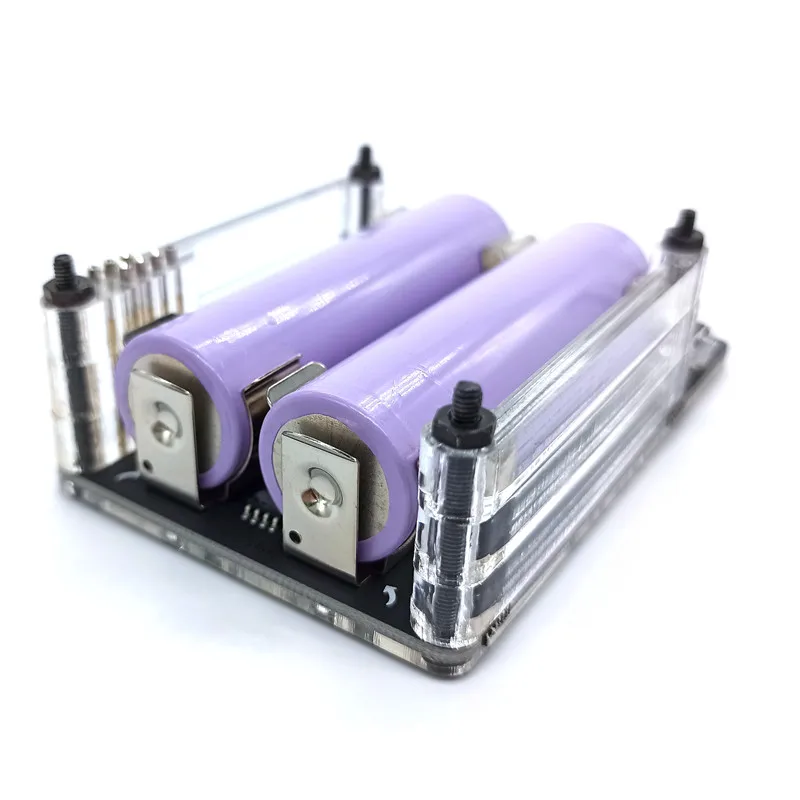

Dois padrão flat-head 18650 baterias de lítio para alimentação. Apoia
Sobre-carga, sobre-descarga, sobre-corrente, proteção do curto-circuito, apoio externo
Detecção de encaixe do poder, carregamento do apoio e descarregamento, quando o externo
O poder é obstruído dentro, o pi é posto pela fonte de alimentação externa, quando
Fonte de alimentação externa é desconectada, o pi muda perfeitamente para o lítio

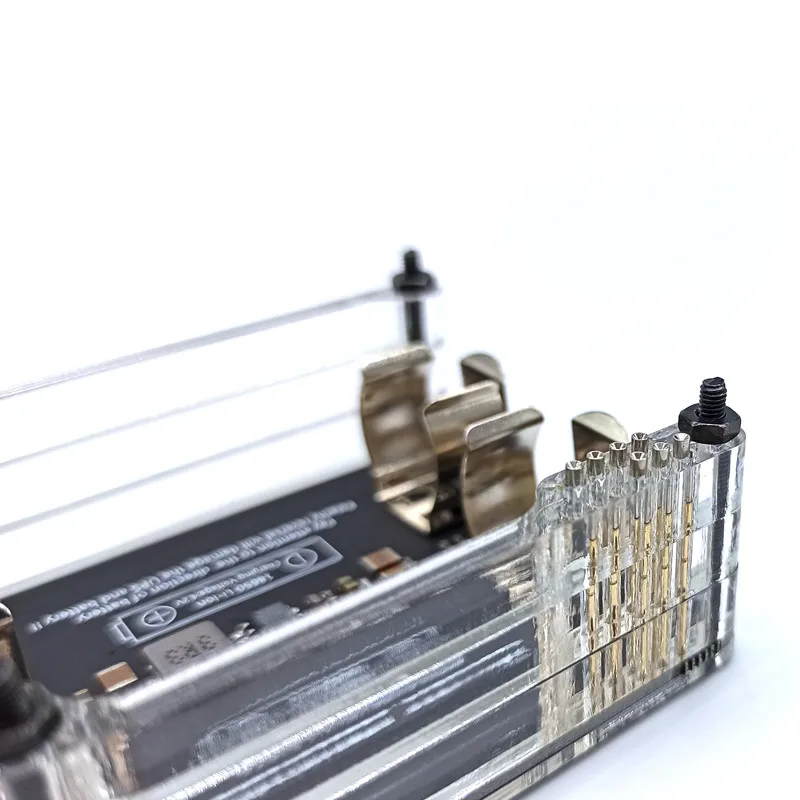

Alimentação da bateria. UPS-18650-Lite está conectado ao pi através de 7 pogopins.
As funções de alimentação e medição da bateria do pi são todas feitas
Através do Pogopins. O pi não precisa de obstruir nenhuns cabos de alimentação, apenas obstrua
Cabo de alimentação externo na porta do tipo C de UPS, pode terminar a fonte de alimentação e

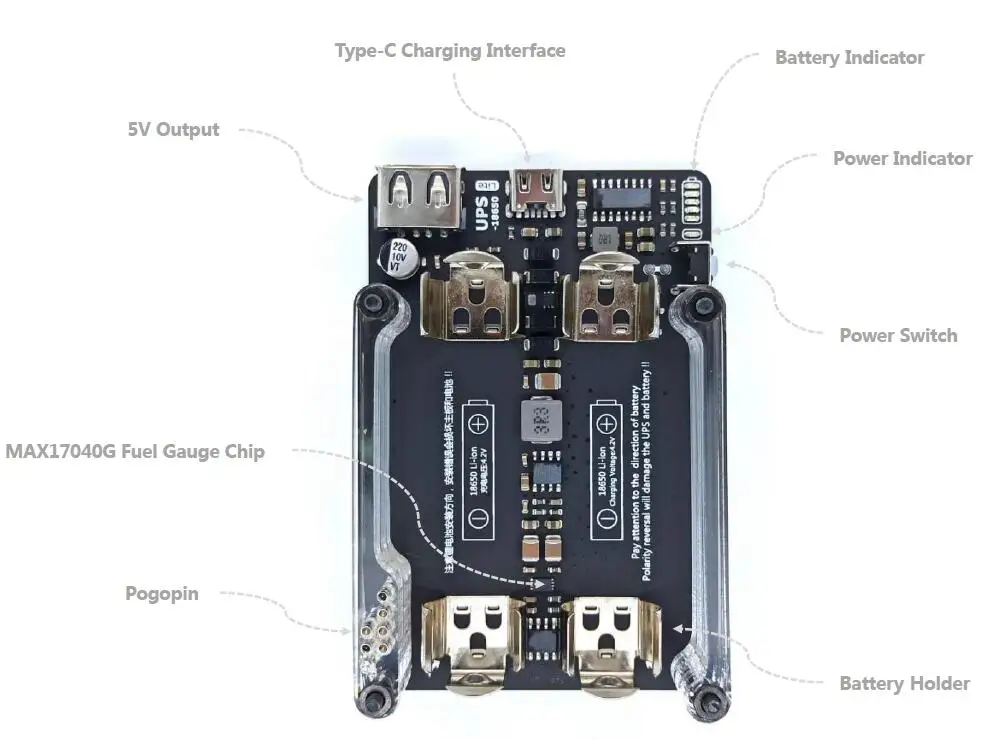

Cobrando pela UPS. Além disso, o UPS-18650-Lite integra o combustível profissional
A microplaqueta MAX17040G do calibre, que pode ser usada para medir a tensão da bateria do UPS e
Bateria restante poder.

1. Poder Hat Board com Bateria Detecção de

Parâmetro

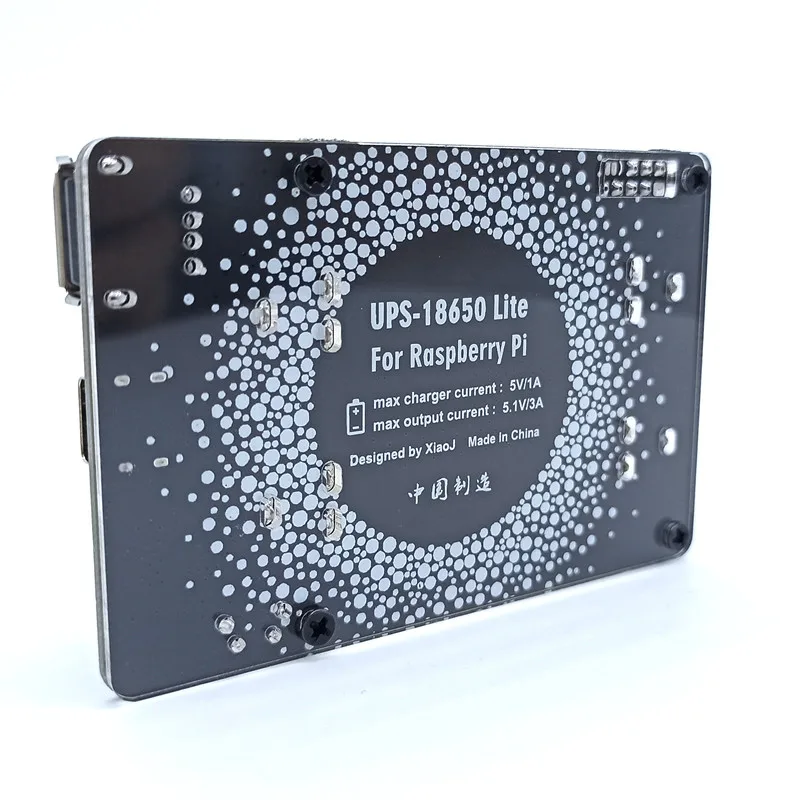

Carregando a corrente: 1A máximo @ 5V

Saída atual: Descarga instantânea [email protected],

Descarga contínua [email protected]
(PS: Por favor use baterias de boa qualidade e adaptadores de energia para garantir que o UPS funciona normalmente)
Bateria medição: Porcentagem de bateria SOC, um erro ± 2%,

Os erros de medição das tensões da bateria ± 3mV
(PS: O erro de medição varia com a bateria individual e a temperatura ambiente)

Link para download do manual:
https://www.adrive.com/public/rZ73mX/Instructions%20for%20UPS-18650-Lite.pdf

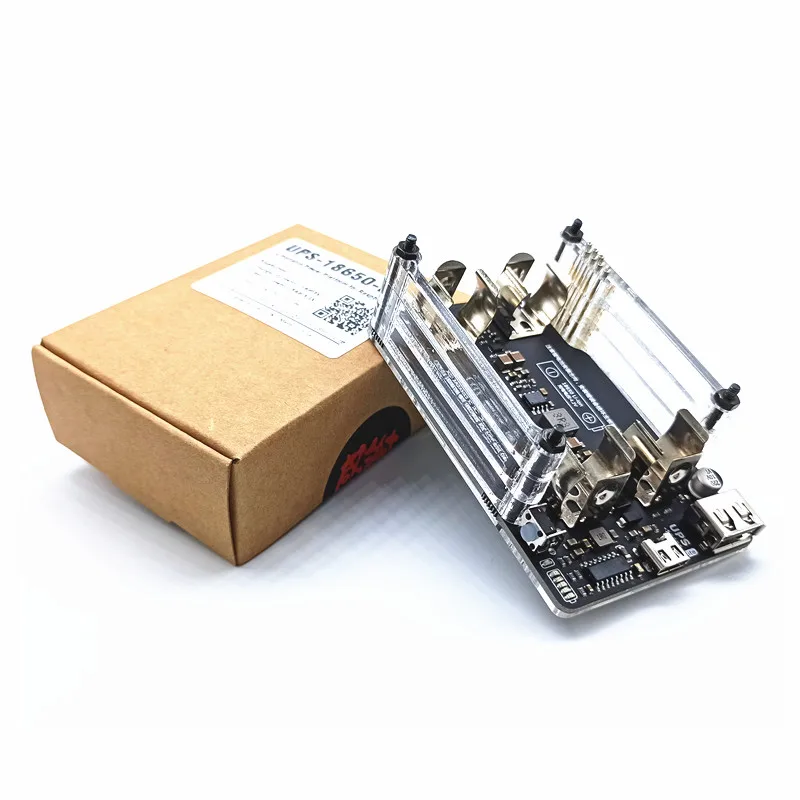

Pacote inclui

UPS:
1 x UPS 18650 Lite

UPS com bateria:
1 x UPS 18650 Lite
2x3400mAh bateria 18650
