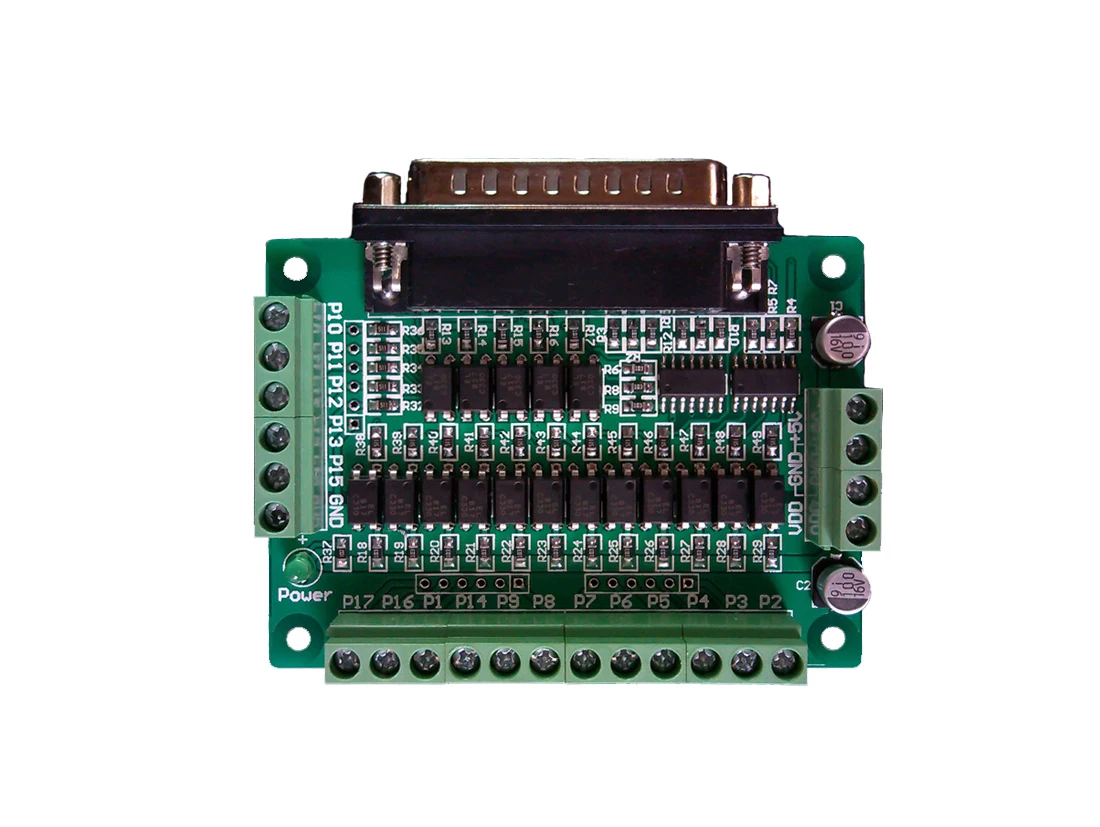

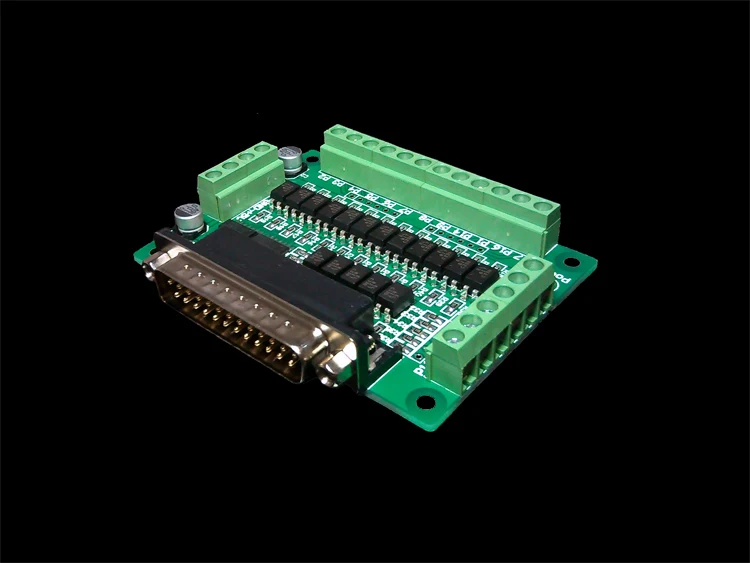

A placa de interface de porta paralela osmo é uma placa de interface de alto desempenho projetada com optoacoplador de alta velocidade (el817). Ele adota uma nova tecnologia de modelagem de pulso para isolar a porta e os periféricos paralelos do computador e proteger eficazmente o equipamento do computador, por isso é muito adequado para uso direto como uma aplicação industrial, os periféricos de controle de computador são excelentes placas de interface que resolvem a função anti-interferência da entrada de sinal do interruptor no local e saída de sinal de controle digital

Características:

1. fornece saída de doze canais oc (modo coletor aberto), frequência de limite de saída de até 100khz, entrada de sinal de aterramento comum de isolamento fotoelétrico de cinco canais. 2. fonte de alimentação dc 5v, sem fonte de alimentação na extremidade de saída. 3. todos os sinais de saída da porta paralela do computador são moldados por gatilho schmitt para melhorar a anti-interferência da transmissão de sinal digital. 4. pode ser usado com software de controle de porta paralela como aplicação de controle industrial. 5. suporte a software de controle cnc de porta paralela, como kcam4, emc2/linuxcnc e suporta até 6 eixos. 6. pode ser usado com todos os movimentos de pulso e sinal de direção e servo para controlar tornos e máquinas de moagem para operação cnc. 7. o terminal de entrada pode ser conectado a interruptores mecânicos, optoacopladores ranhurados, interruptores de proximidade, dispositivos de configuração de ferramentas, etc. 8. os sinais de porta p1 ~ p17 da placa de interface correspondem aos pinos de 1 ~ 17 do sinal de porta paralela do computador um por um, e os 18 ~ 25 pinos da porta paralela são o solo de energia. 9. a dimensão externa é de 80mm x 58mm e o orifício de posicionamento é de 72mm x 50mm.

1. Cnc Suporte Kcam4 Emc2 Linuxcnc – Origem : cn Origem

2. High Quality Computador e Escritório – Nome da Marca : Supo

3. Computador e Escritório – Número do Modelo : Kcam4 Emc2 Linuxcnc

Esta placa de interface usa uma única fonte de alimentação dc e o indicador verde na placa indica que o dispositivo está funcionando normalmente. A tensão da fonte de alimentação está na interface de alimentação “5v” e o usuário pode usar diretamente o retificador do transformador mais o circuito de filtro do capacitor para fornecê-lo. Mas deve-se notar que o valor máximo da ondulação de tensão após a retificação não deve exceder 6.5v para evitar que a flutuação da rede elétrica exceda o valor de pico. Ao conectar, certifique-se de prestar atenção ao positivo e negativo da fonte de alimentação e não inverta! A qualidade da fonte de alimentação afeta diretamente o desempenho da placa de interface. A capacidade de suprimir a interferência do modo comum da fonte de alimentação afeta a anti-interferência do sistema. Portanto, para aplicações exigentes, os usuários devem prestar atenção para melhorar a qualidade da fonte de alimentação.
