Placa de Impressora 3d Compatível com Klipper Suave Cabo Can 1m Suporte Pt100 Codificador para Motor Nema14 e 17 Fly-sht36 Pro v1

1. Placa de Impressora 3d Compatível com Klipper – Número do Modelo : Vacuum Cleaner Filter

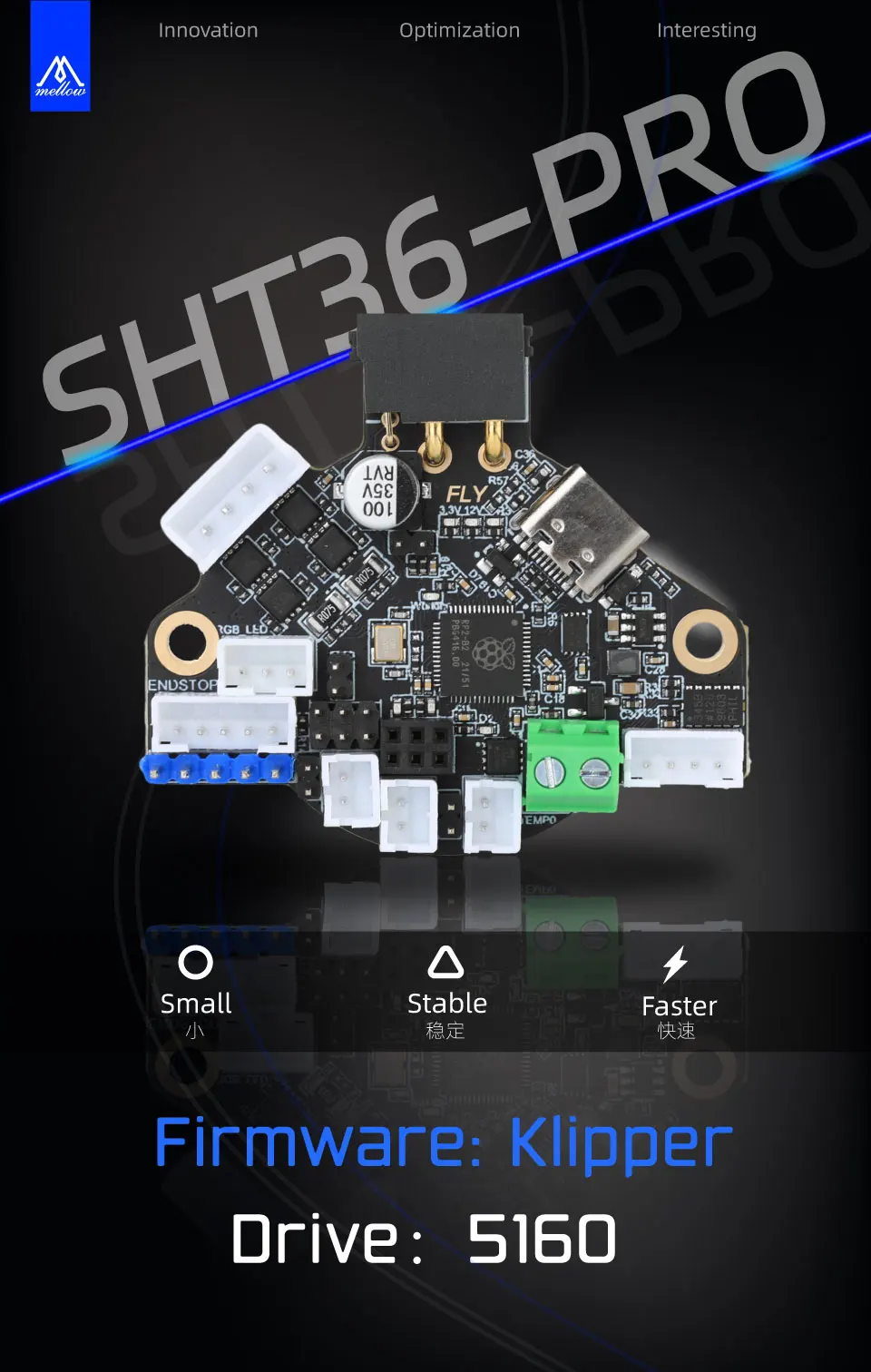

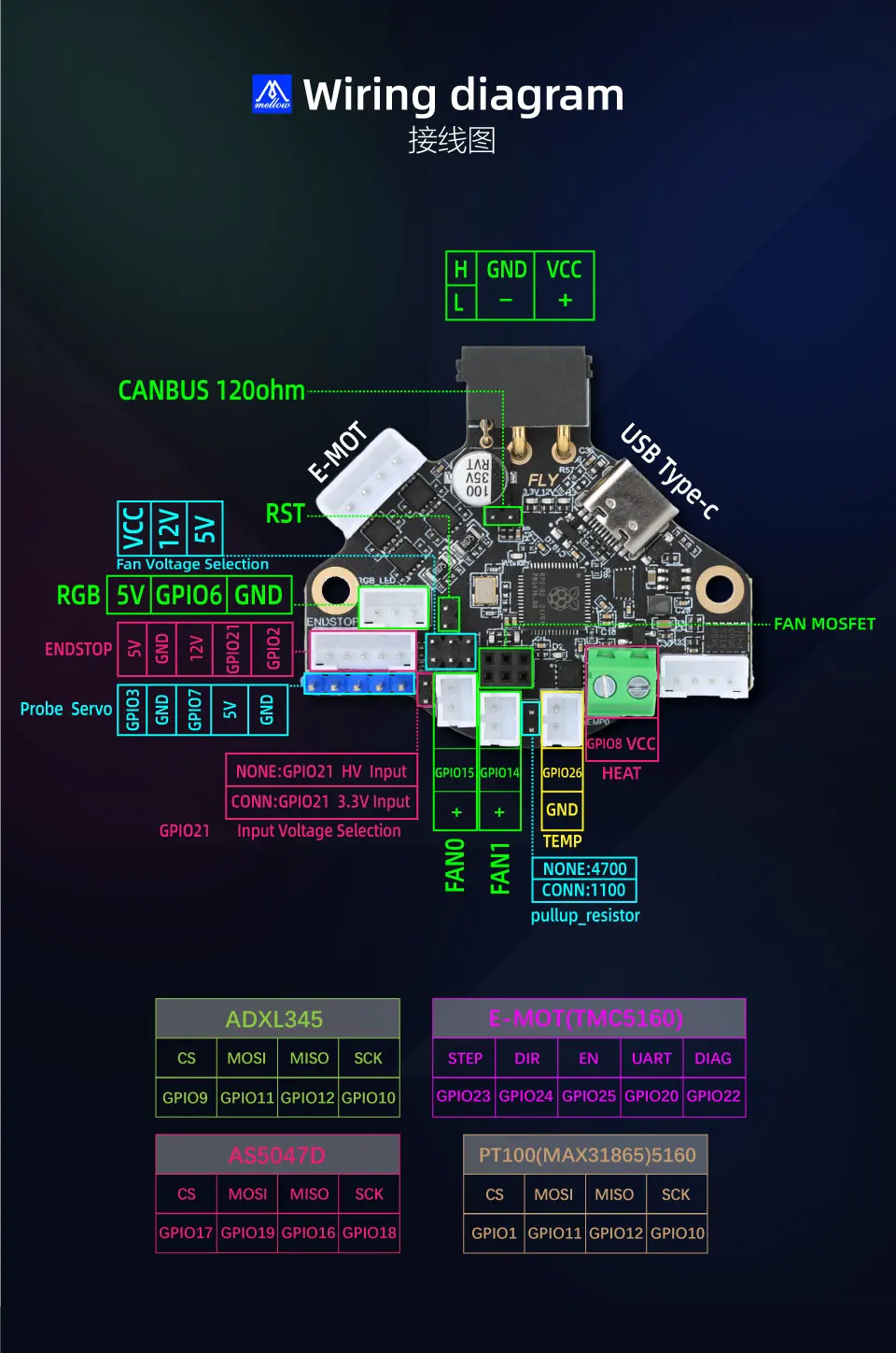

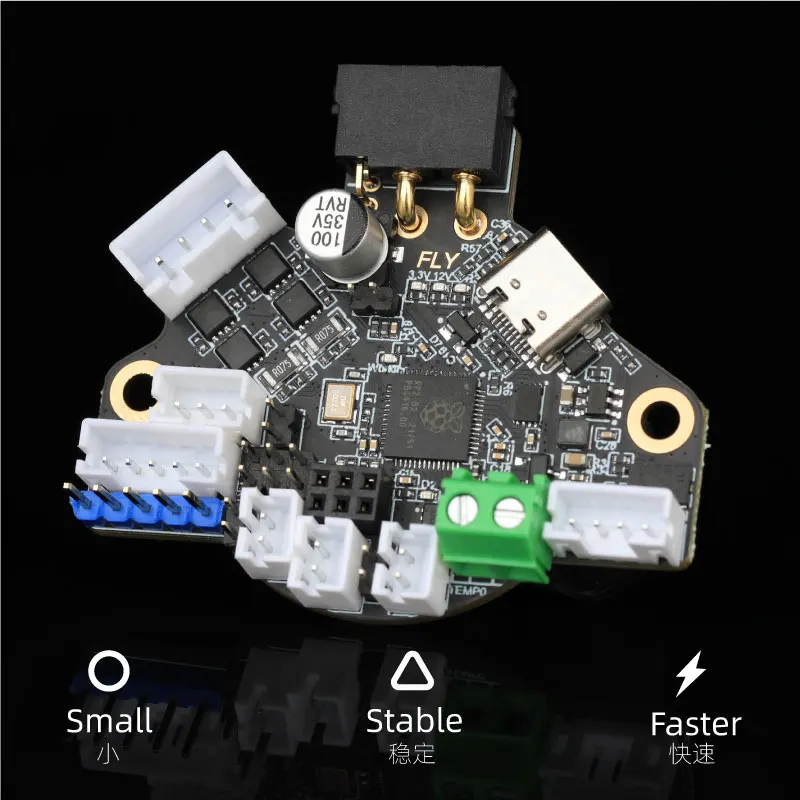

O FLY-SHT36-PRO é uma placa headtool projetada pela equipe FLY especificamente para cabeças extrusoras de impressora 3D. Com esta placa de ferramentas, você pode substituir a fiação complexa entre a placa principal e a cabeça de impressão com apenas quatro fios, otimizando o layout. O FLY-SHT36-PRO é adequado para motores de 36 etapas e integra um transceptor CAN, porta USB, driver TMC5160, acelerômetro ADXL345, dois ventiladores controláveis e outras placas de ferramentas funcionais. Esta placa ferramenta é compatível com o firmware Klipper.

Maior capacidade atual: O TMC5160 pode lidar com uma corrente maior do que o TMC2209. Isso significa que ele pode acionar motores maiores e mais potentes. Isso pode ser particularmente útil em impressoras 3D projetadas para lidar com volumes de impressão maiores ou operações de alta velocidade.

Recursos avançados: O TMC5160 vem com recursos mais avançados, como um interpolador de microstepping maior para operação mais suave e silenciosa. Ele também possui um controlador de movimento integrado que pode descarregar a computação do processador principal.

Maior precisão: O TMC5160 oferece maior precisão e precisão em comparação com o TMC2209, o que pode resultar em melhor qualidade de impressão.

As informações do conselho referem-se a este

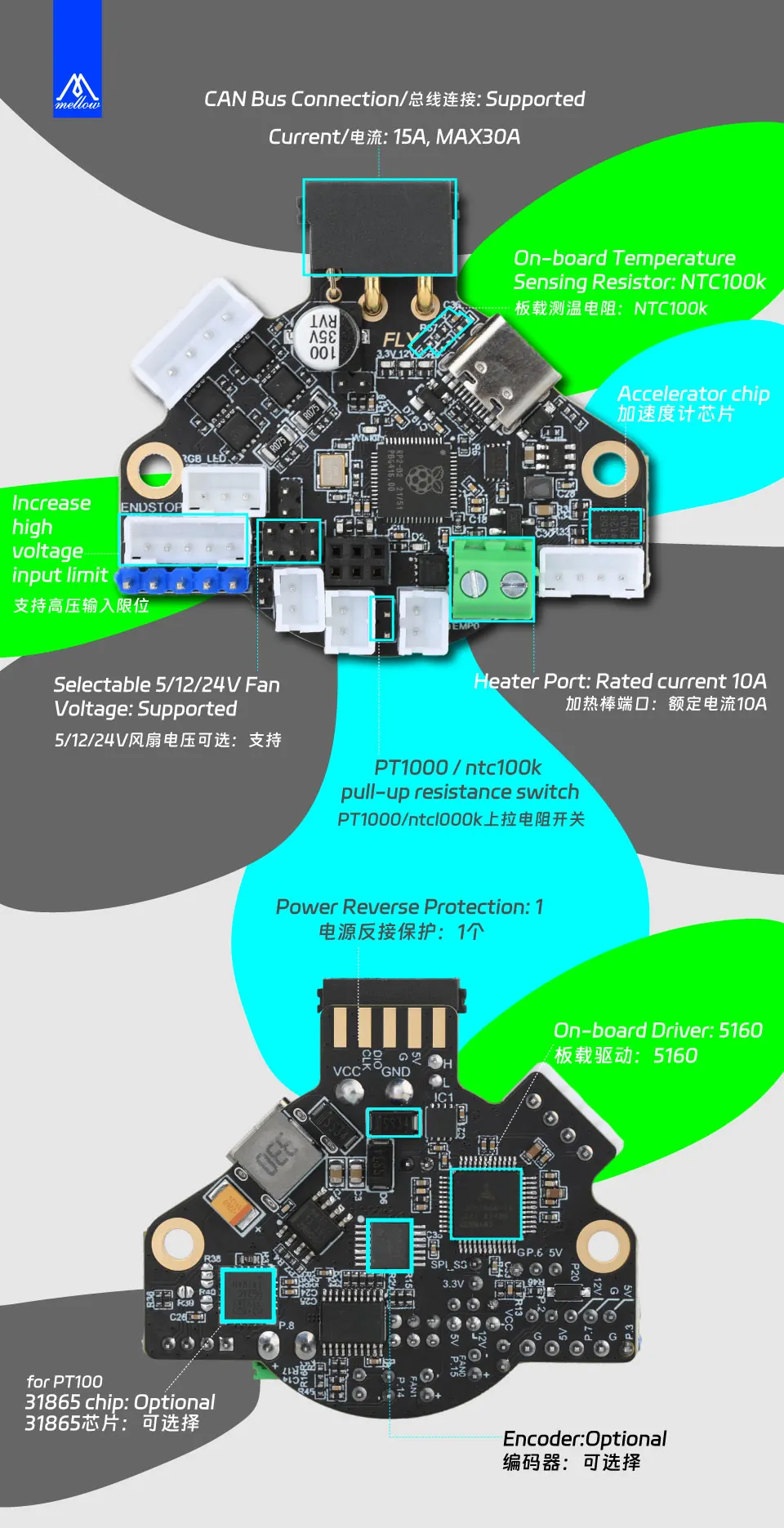

Design compacto com uma placa de 6 camadas

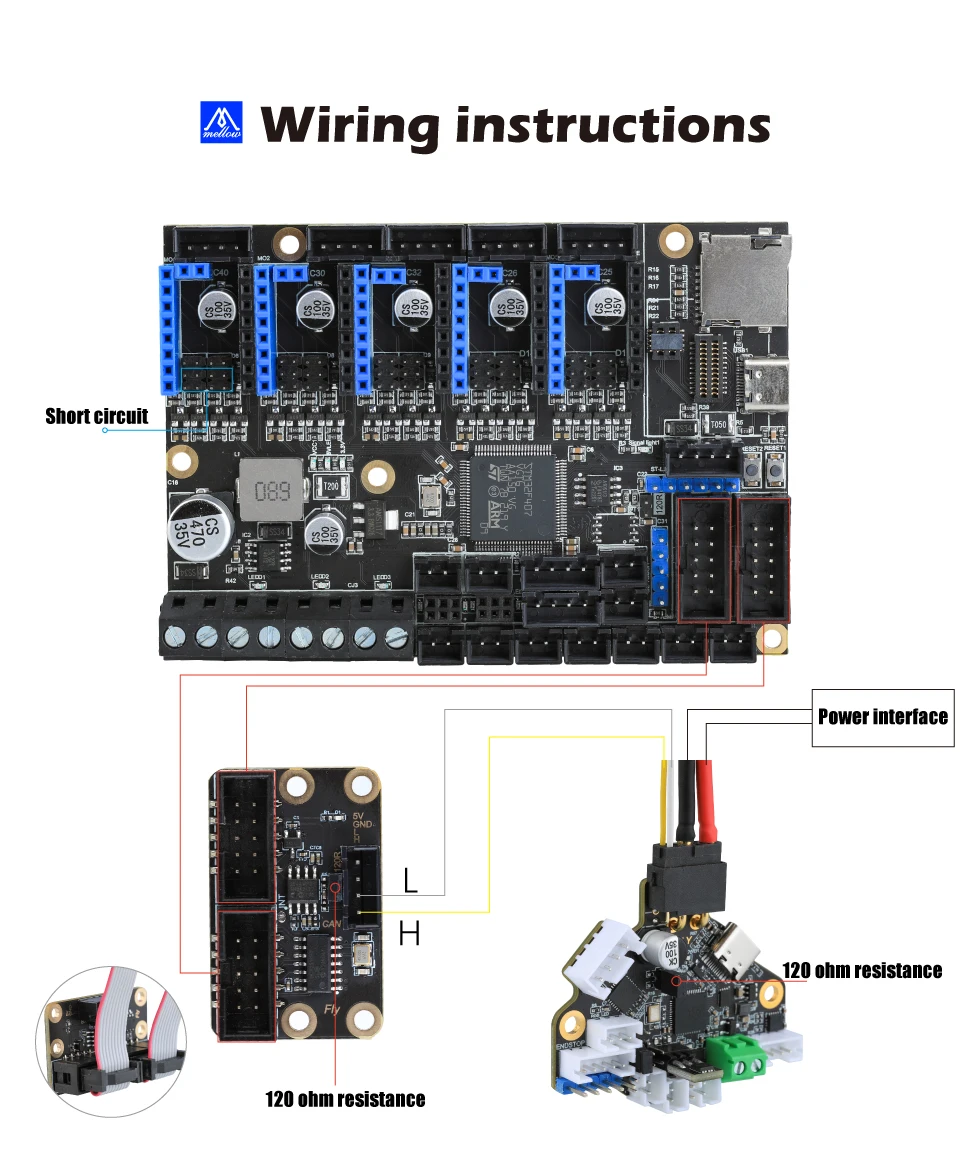

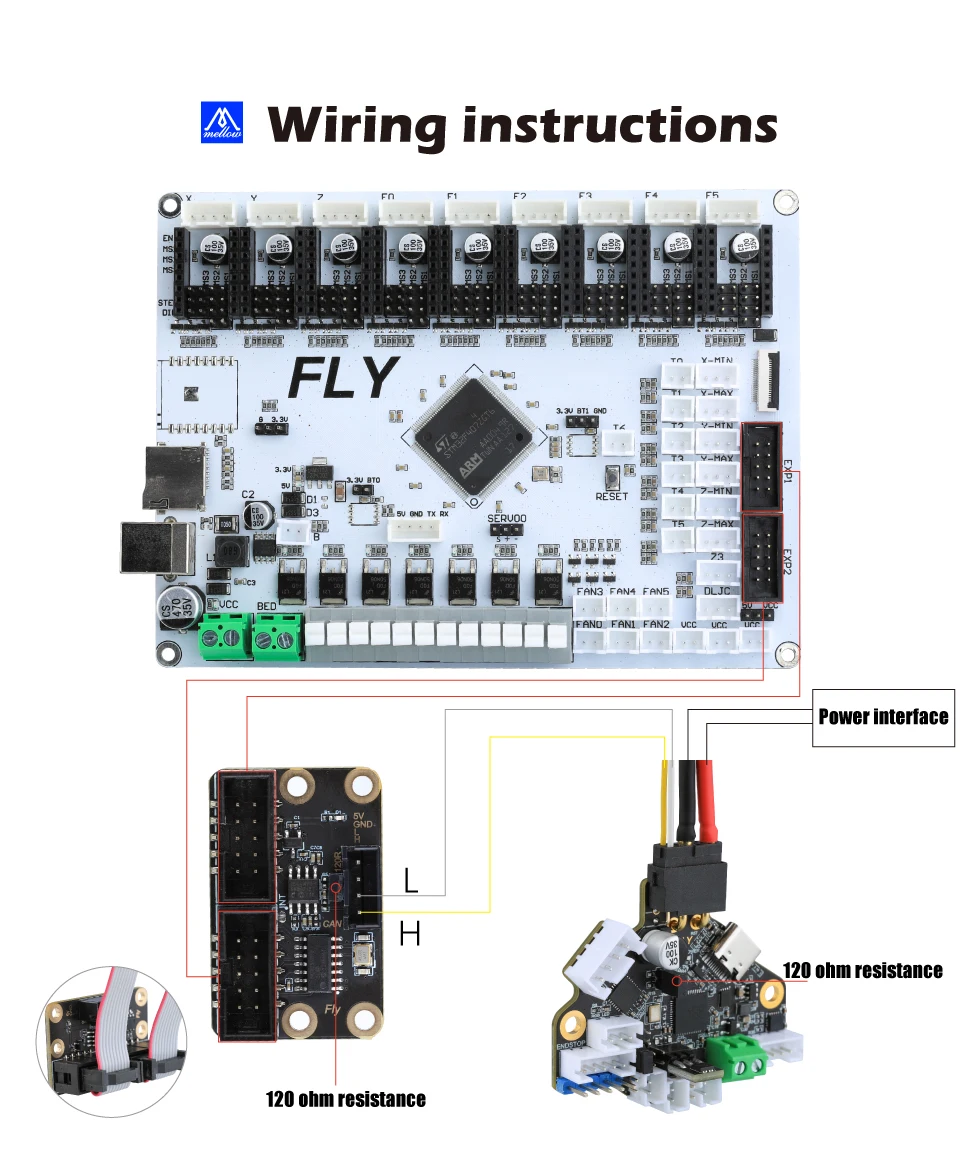

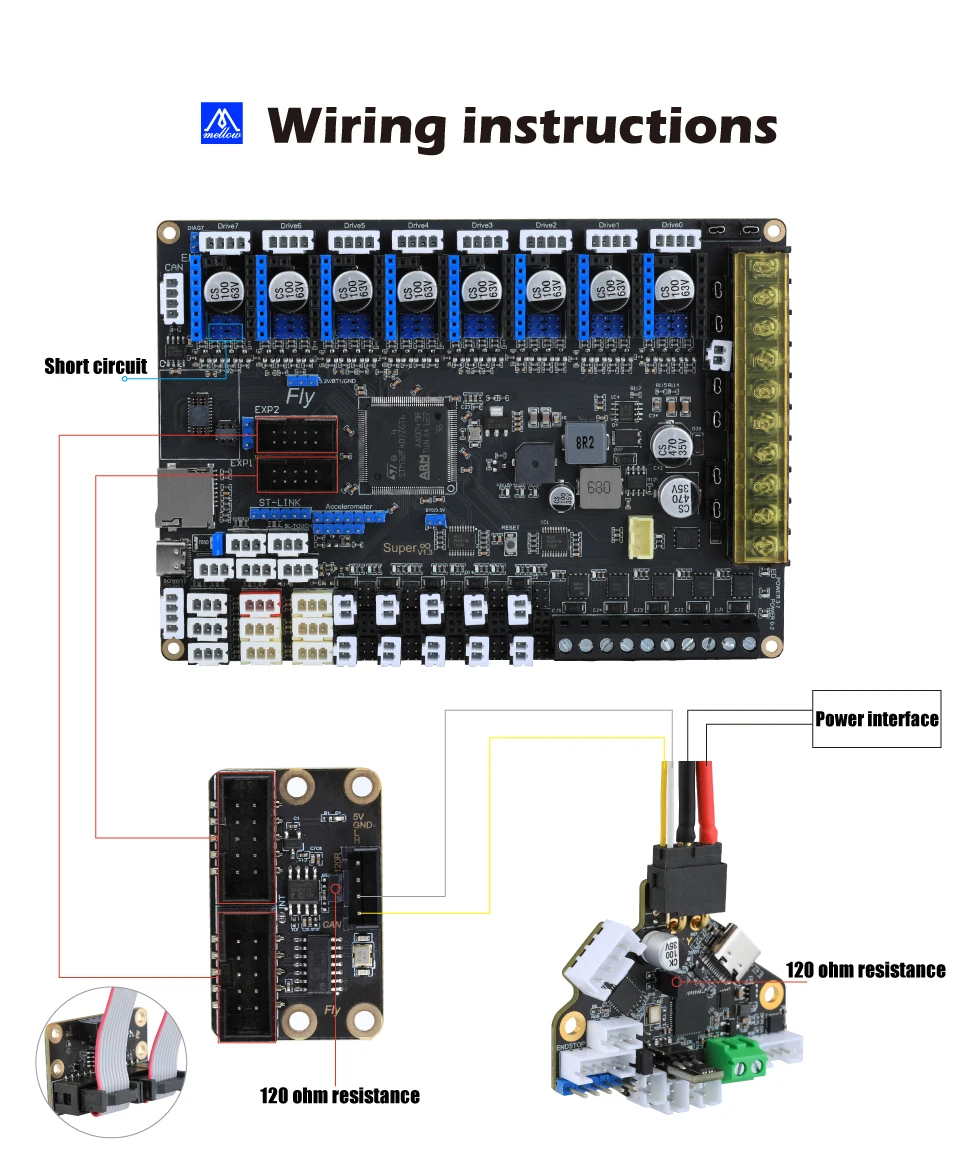

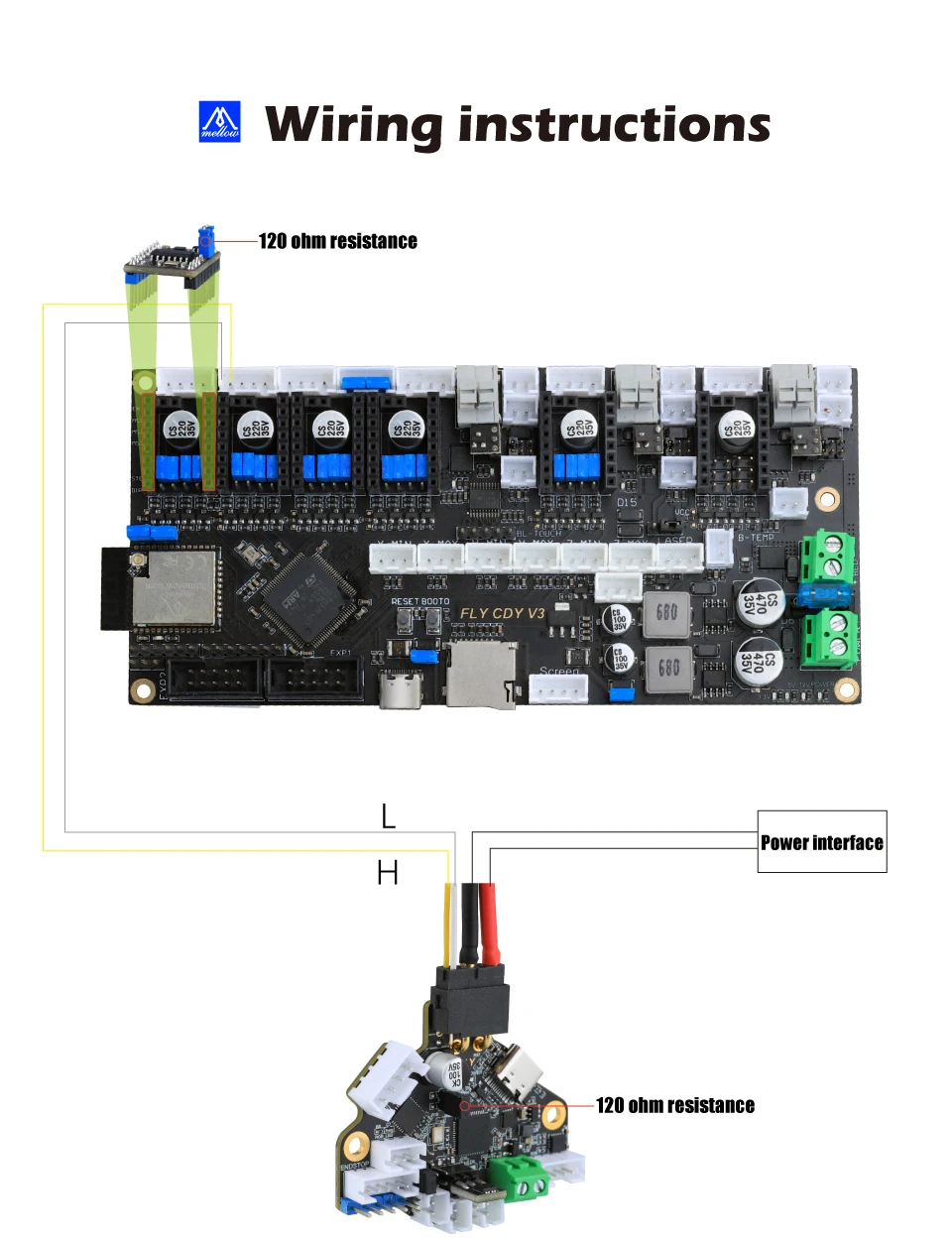

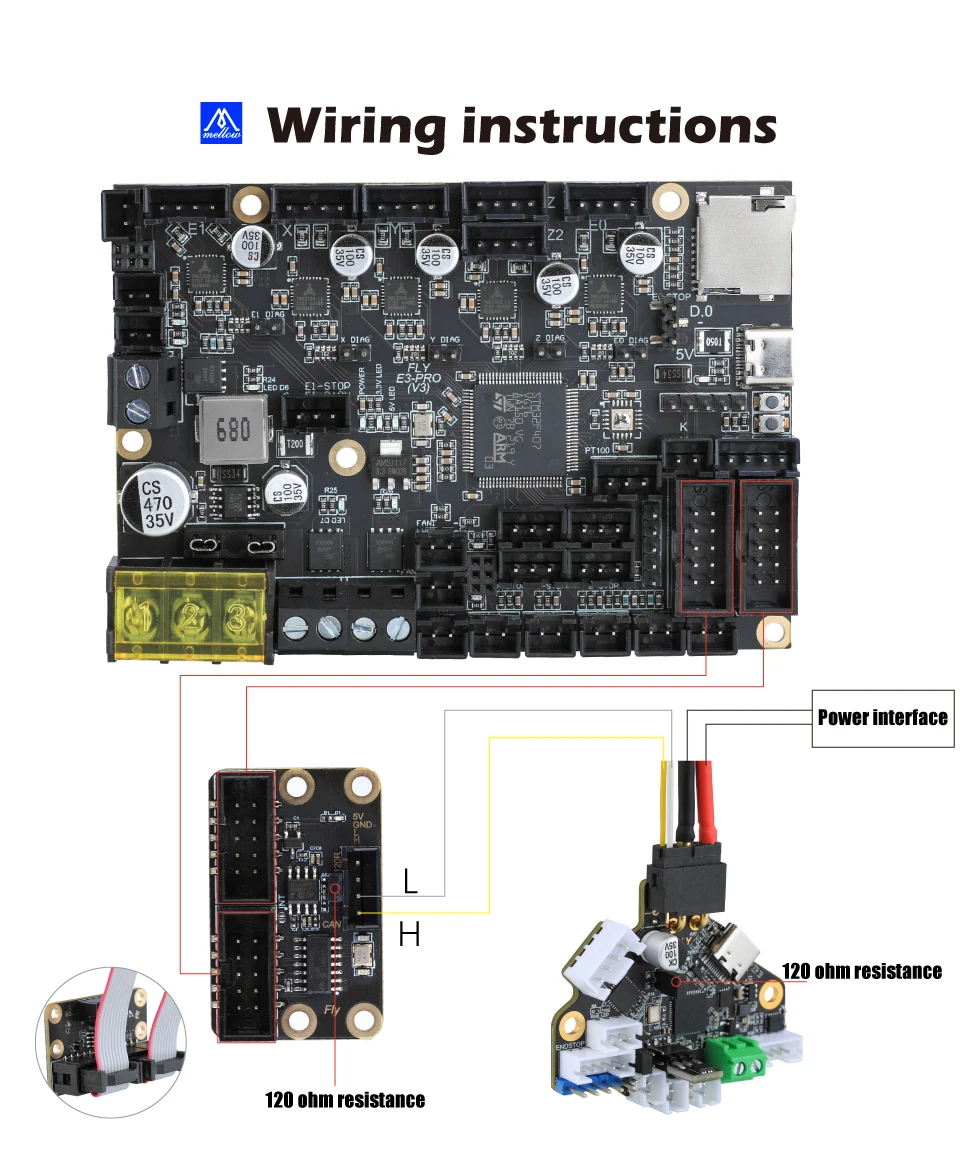

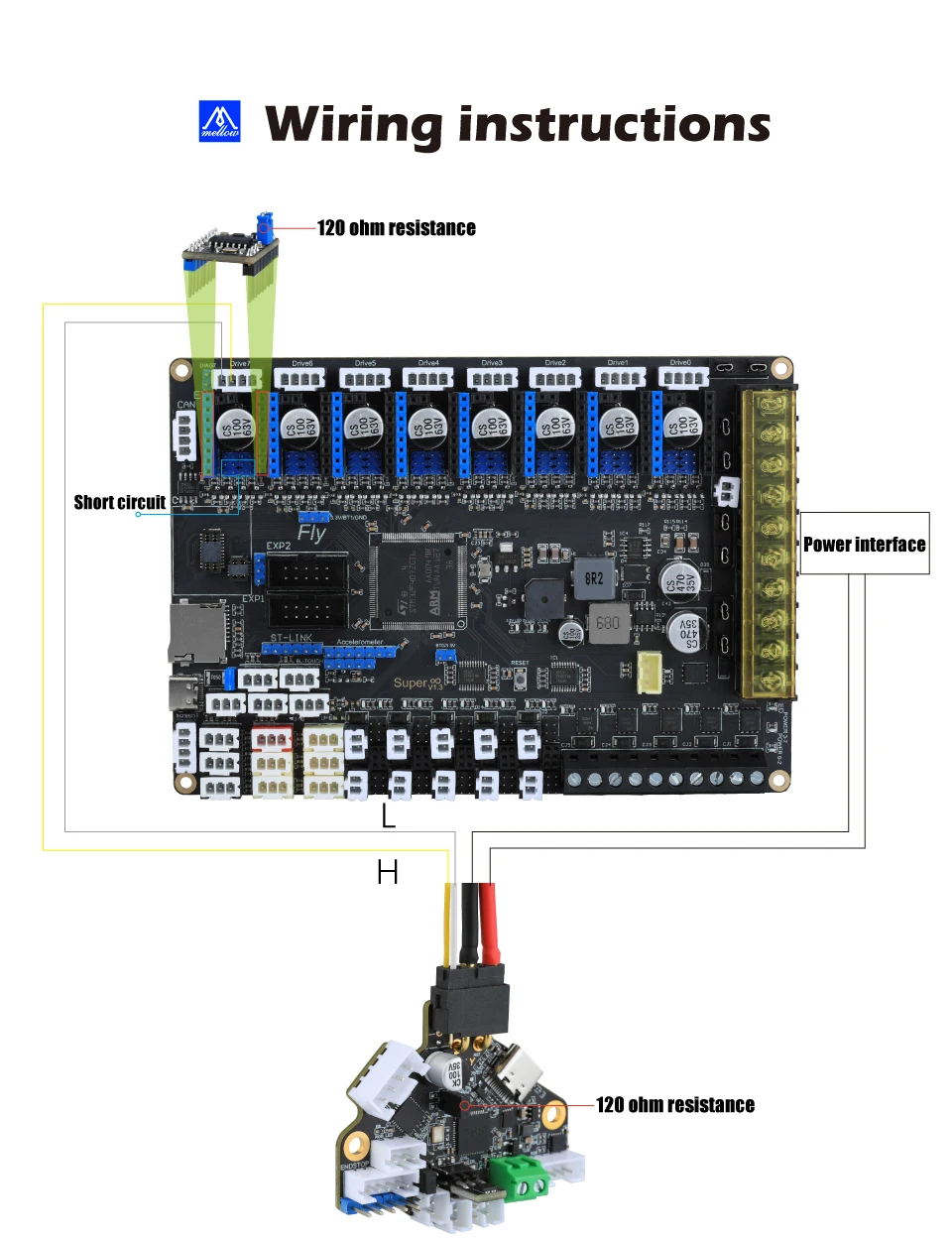

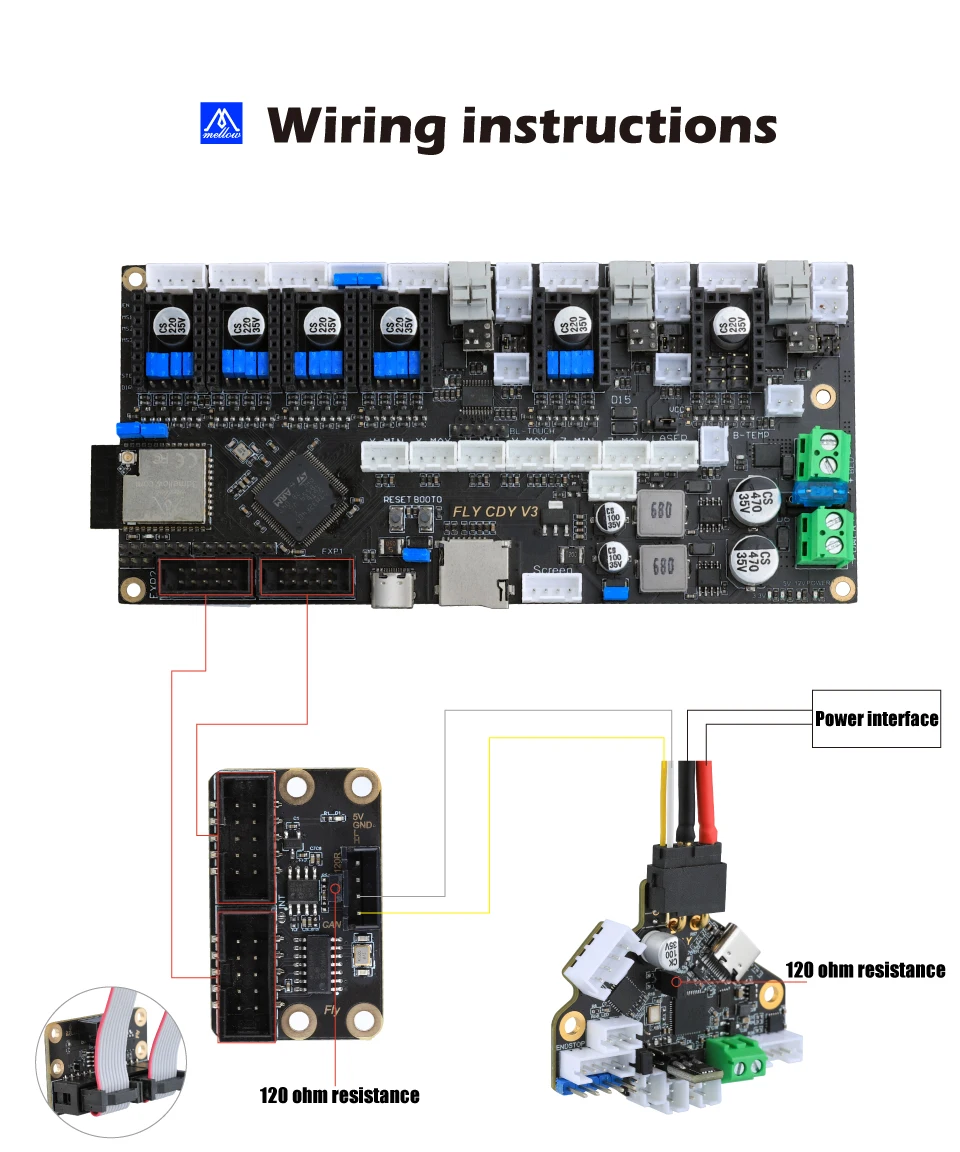

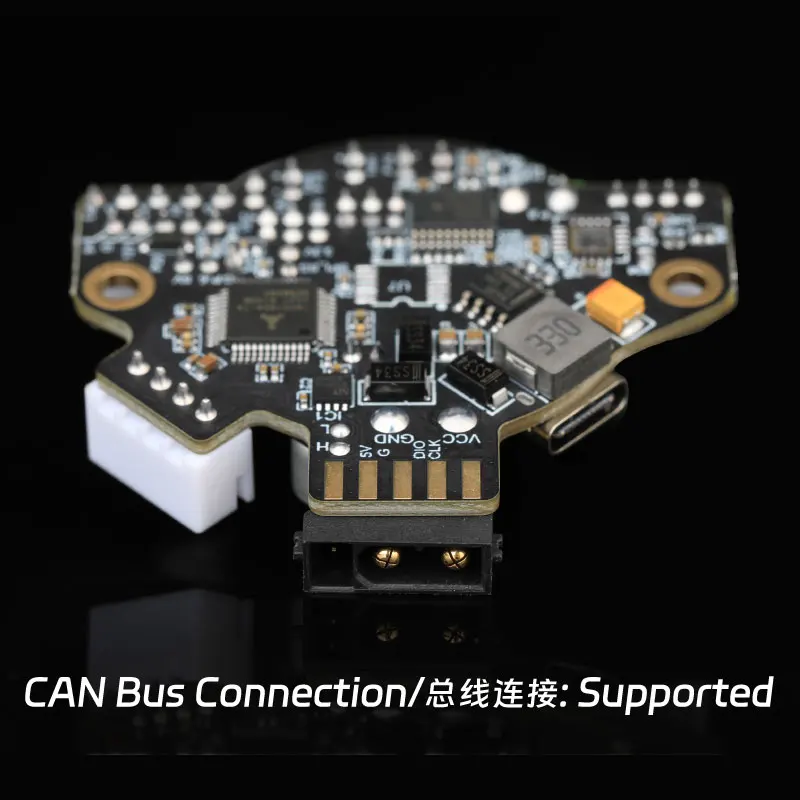

Suporta conexão CAN bus para transmissão de dados estável com atraso mínimo

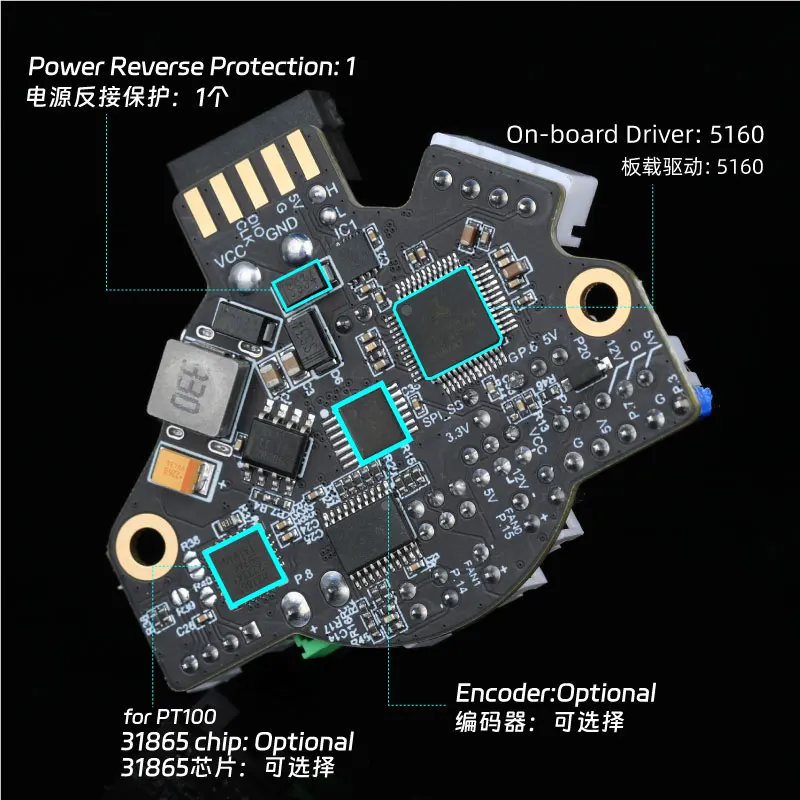

Onboard TMC5160 para extrusoras e acelerômetro ADXL345

Suporta PT100 (MAX31865)

Projeto substituível do fã MOS com uma corrente de saída máxima de 1A

Suporta sensores de nivelamento como BLTOUCH, PL08N e interruptores de limite XY integrados

Suporta tensão 12-24V, entrada atual 15A

Suporta comutação entre 4.7K resistor (para termistor NTC) ou 1.1K resistor (para PT1000)

Atualizado PODE interagir com um conector novo que suporta a corrente 15A, pico 30A

Suporta tensão seleção do ventilador 5/12/24V

Resistência NTC100k a bordo para medir a temperatura câmara

Inclui proteção reversa do poder

Suporta ADXL345 INT1 conectado ao MCU para nivelamento

Porta haste de aquecimento ampliada com corrente nominal de 10A

Suporta alta tensão entrada limite

O controle principal é PR2040

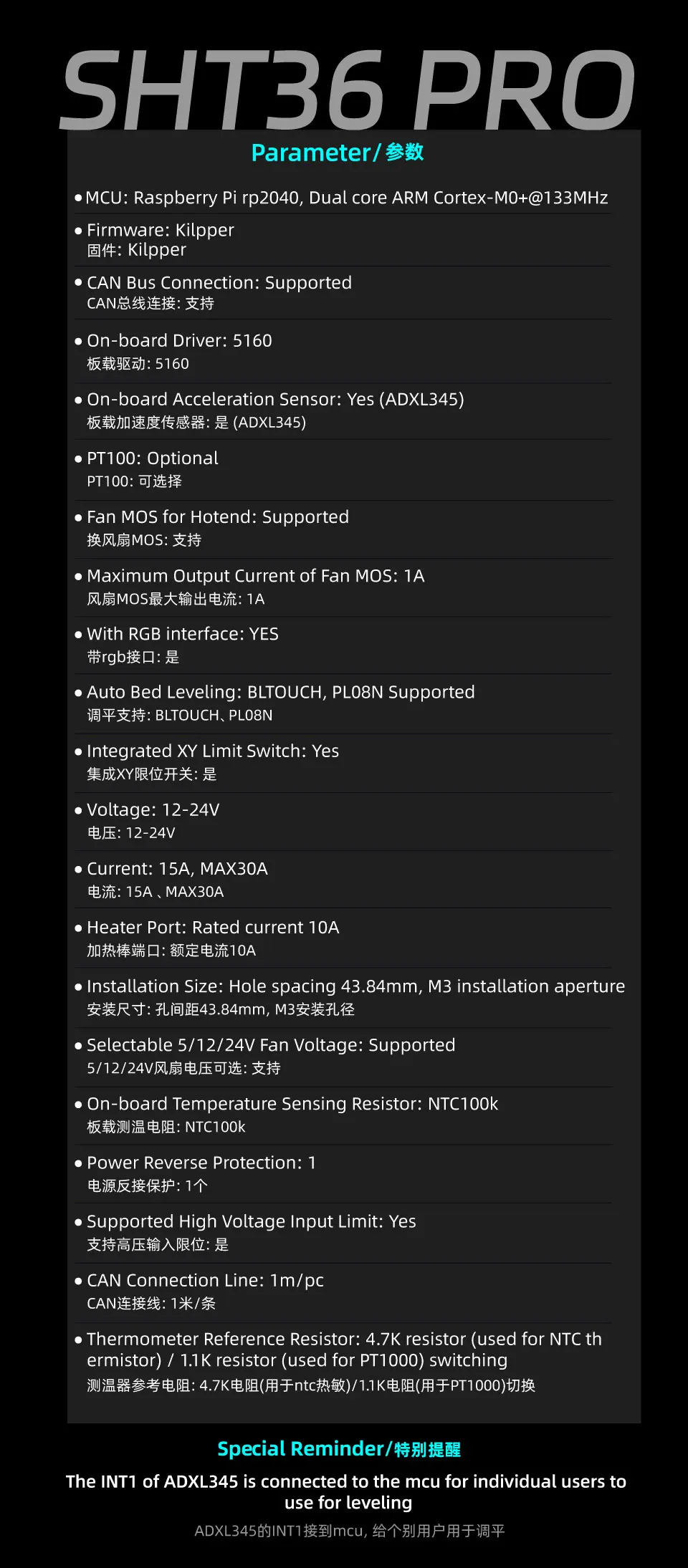

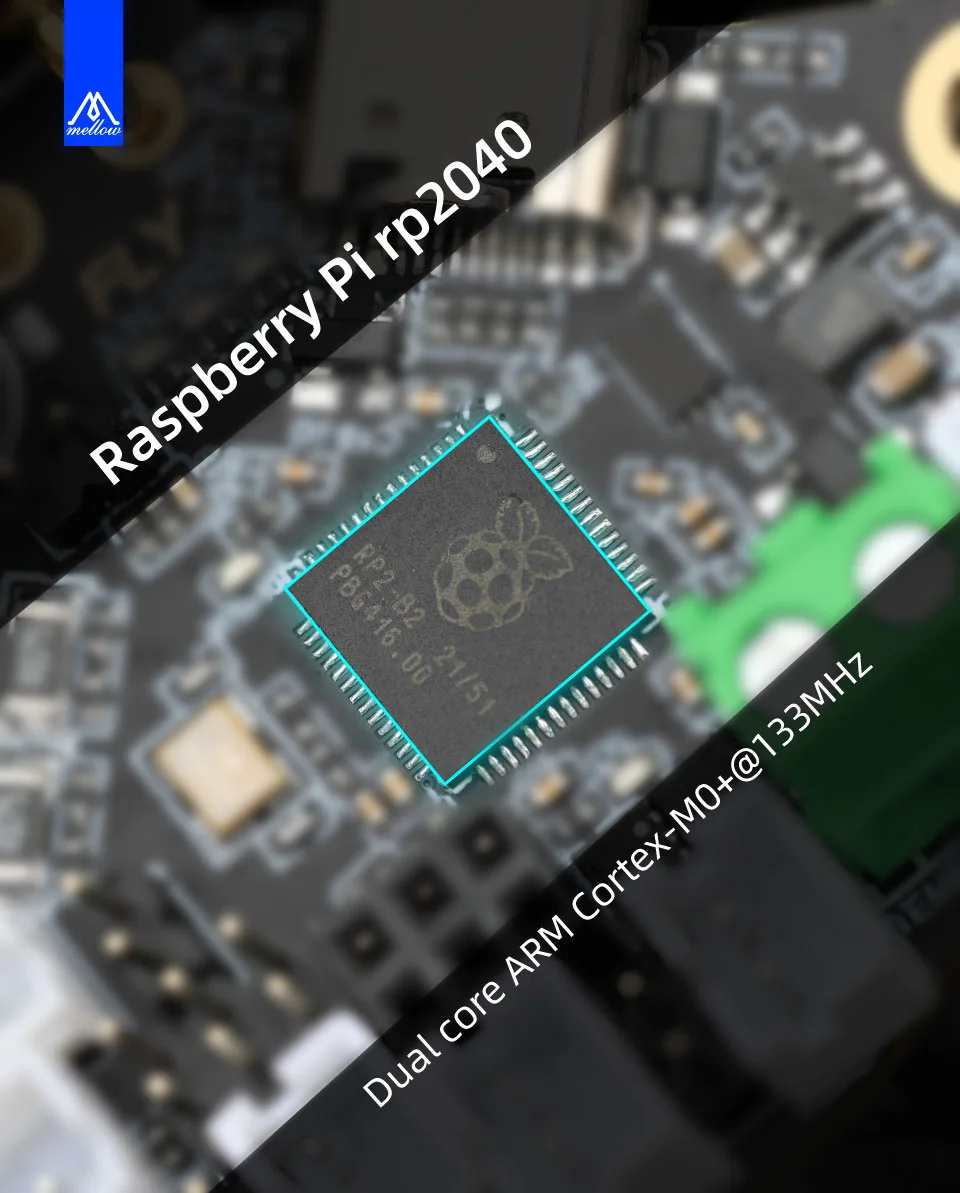

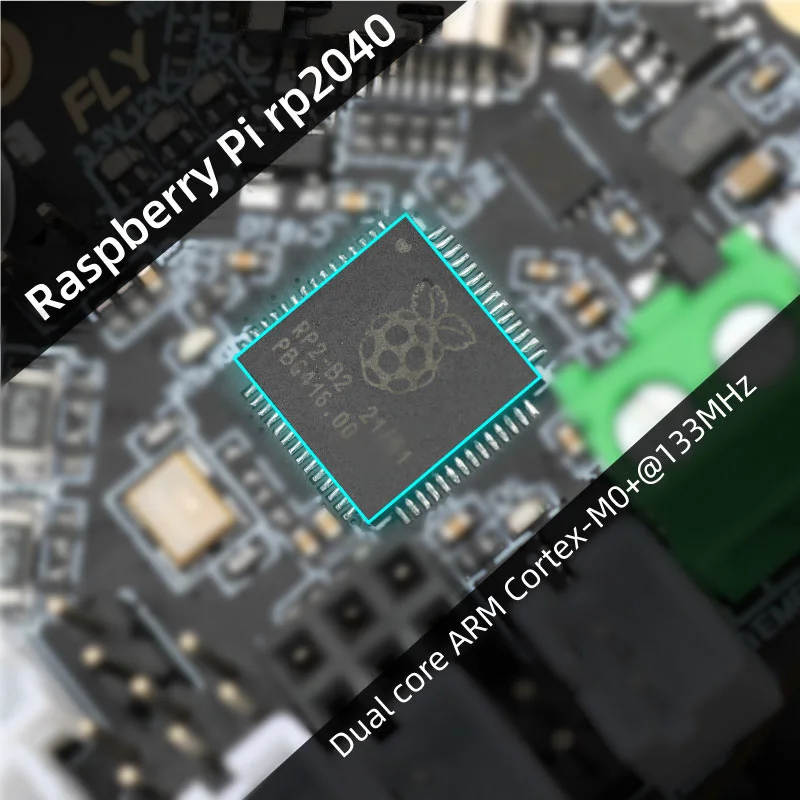

MCU: Raspberry Pi rp2040, núcleo duplo ARM Cortex-M0 + @ 133MHz

Suporta codificador magnético (as5047d) para análise de movimento no Klipper (atualmente não suportado pelo Klipper)

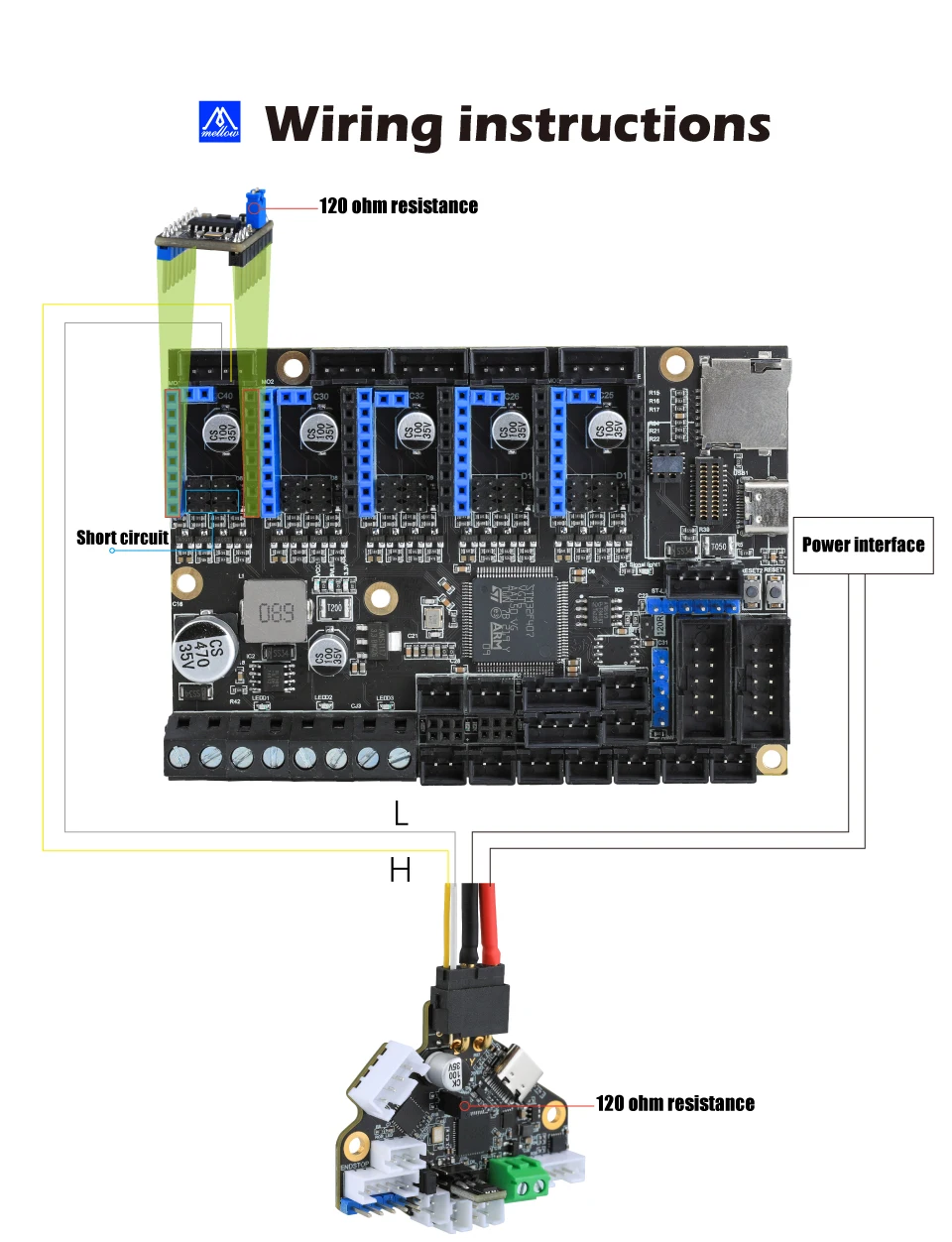

Inclui uma linha de conexão CAN de 1 metro para evitar perda de sinal devido a friso terminal incorreto pelos usuários

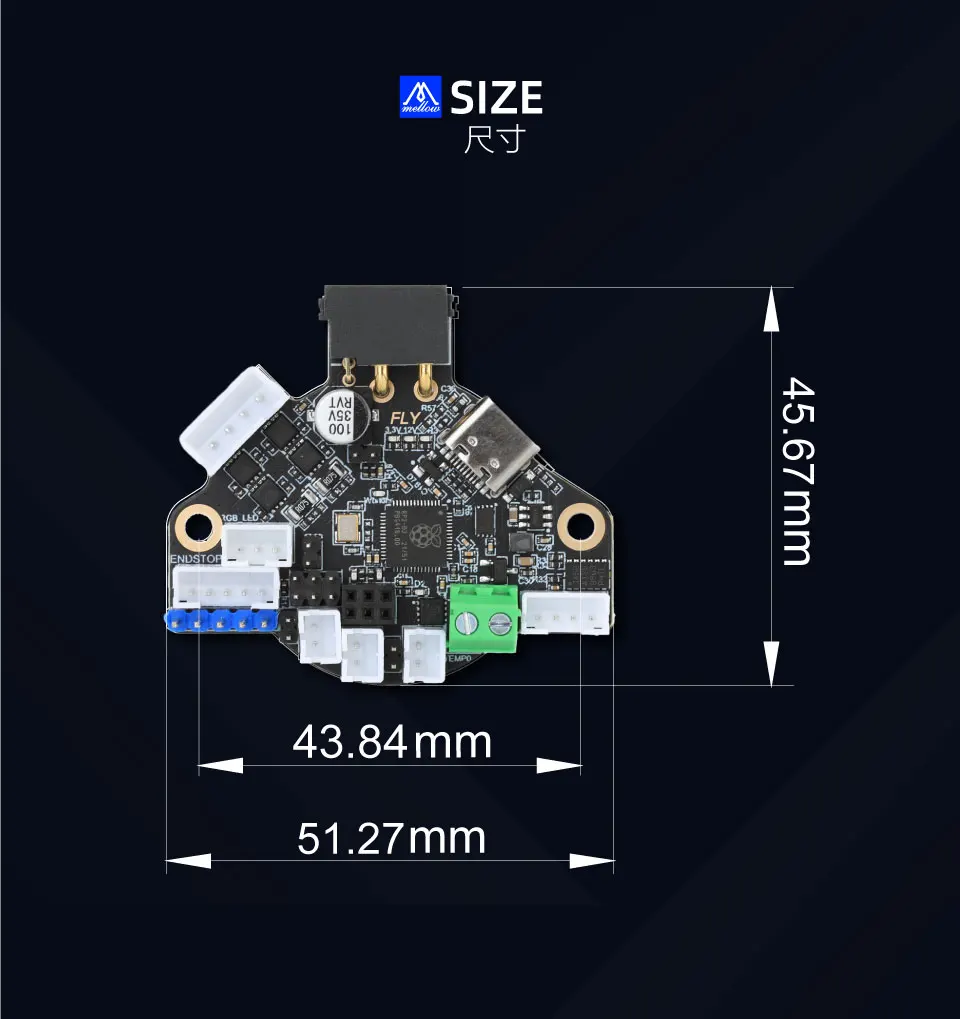

Tamanho da instalação: espaçamento 43.84mm, diâmetro do furo M3

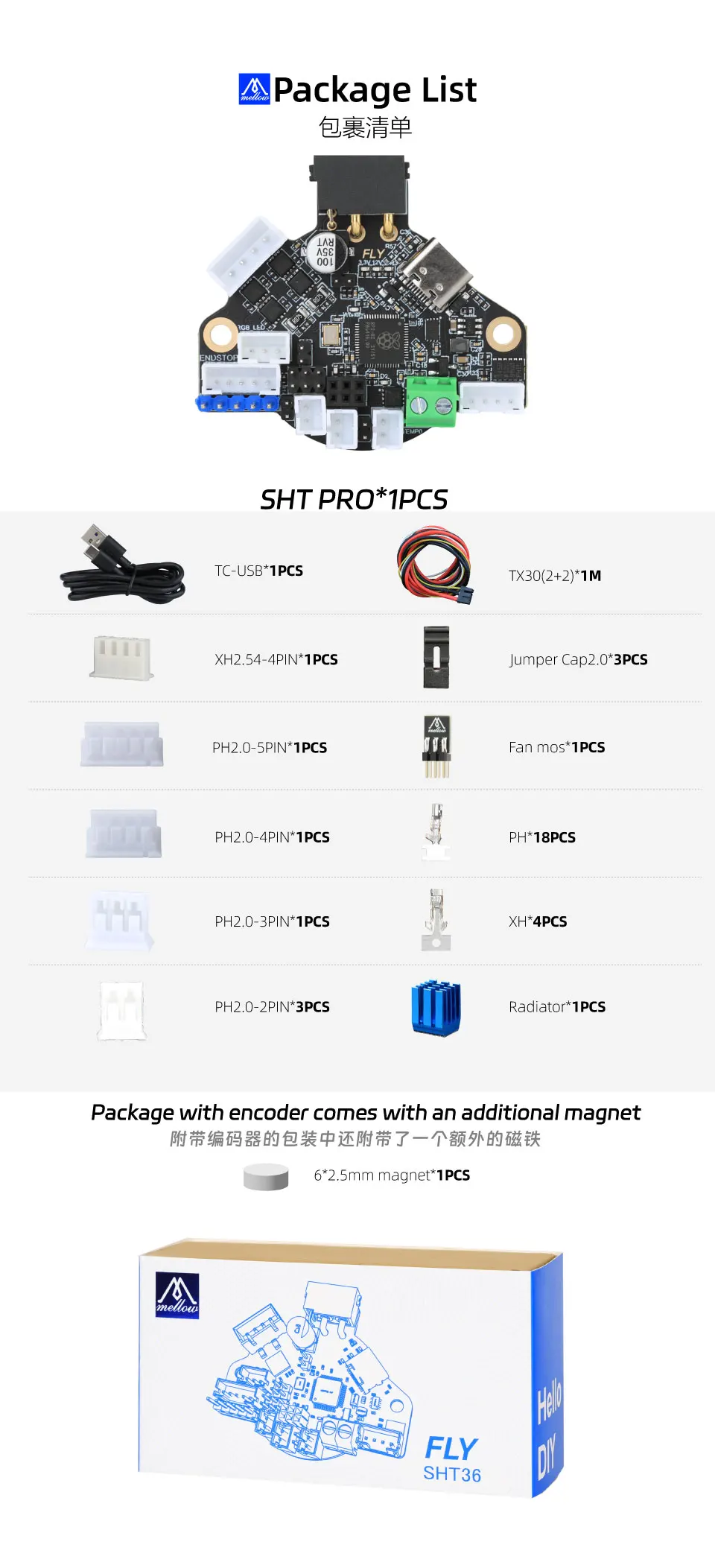

SET1

Placa VOAR SHT36 PRO V1.0 * 1

1m Pode conexão cable * 1

SET2

FLY SHT36 PRO 31865 V1.0 Board * 1

1m Pode conexão cable * 1

SET3

VOE SHT36 PRO V1.0 com placa do codificador * 1

1m Pode conexão cable * 1

SET4

FLY SHT36 PRO 31865 V1.0 com placa do codificador * 1

1m Pode conexão cable * 1

SET5

Placa * 1 do UTOC-1

SET6

Placa * 1 do UTOC-3
