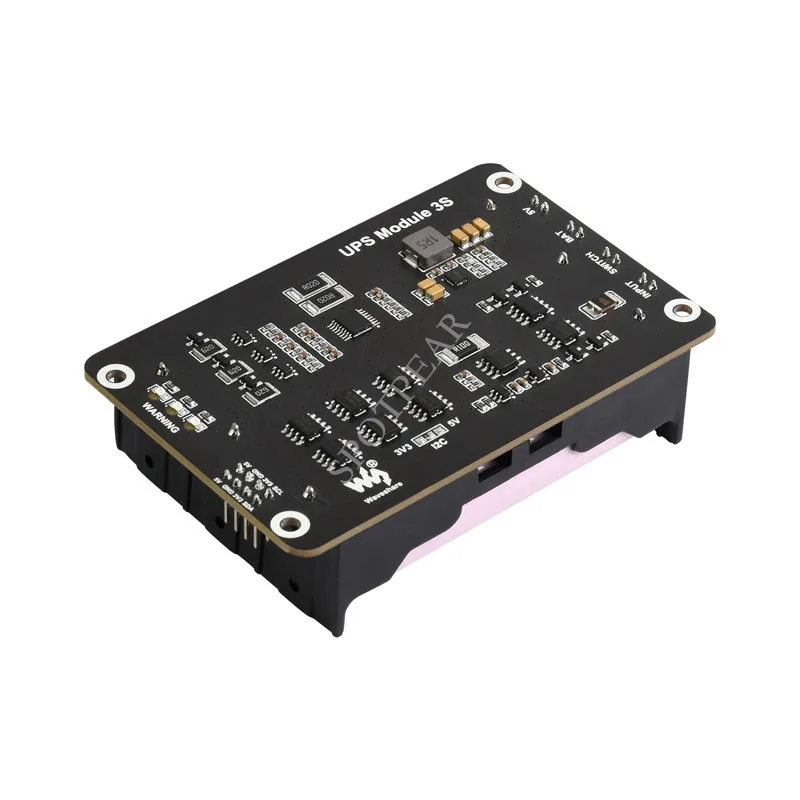

Placa de Expansão Uninterruptible Power Supply Raspberry pi Ups Suporta Carregamento e Descarregamento 3s Serial Output 5v 5a
R$ 194,93
DÚVIDAS?
Envie um email para:
Componentes Para Computadores
Vídeo de Demonstração do Produto
Opção de Compra e tempo de entrega
Ficha técnica do produto
Características | Especificações |
---|---|
Tipo de Placa Demo | Braço |
Nome da Marca | Waveshare |
Origem | CN (origem) |
Nota:NãoIncluem 18650 bateriasPor favor,Compre sozinho.
Características
-
Adaptando várias interfaces via cabos, fáceis de integrar em robôs móveis ou equipamentos de controle industrial
-
Comunicação do barramento I2C, monitorando a tensão das baterias, corrente, energia em tempo real
-
Circuitos de proteção multi bateria: proteção contra sobrecarga/descarga, proteção contra sobrecorrente, proteção contra curto-circuito e proteção reversa, juntamente com o recurso de carga de equalização, mais seguro e estável
-
Regulador 5V integrado, corrente de saída contínua até 5A, fonte de energia mais suficiente para Raspberry Pi e Jetson Nano
-
Baterias indicadores de aviso, fácil verificar se a bateria está conectada corretamente
-
Vem com recursos e manual do desenvolvimento online
Especificações
-
TENSÃO DE SAÍDA: Tensão série das baterias; 5V 5A; 3.3V 300mA
-
INTERFACE DE CONTROLE: I2C
-

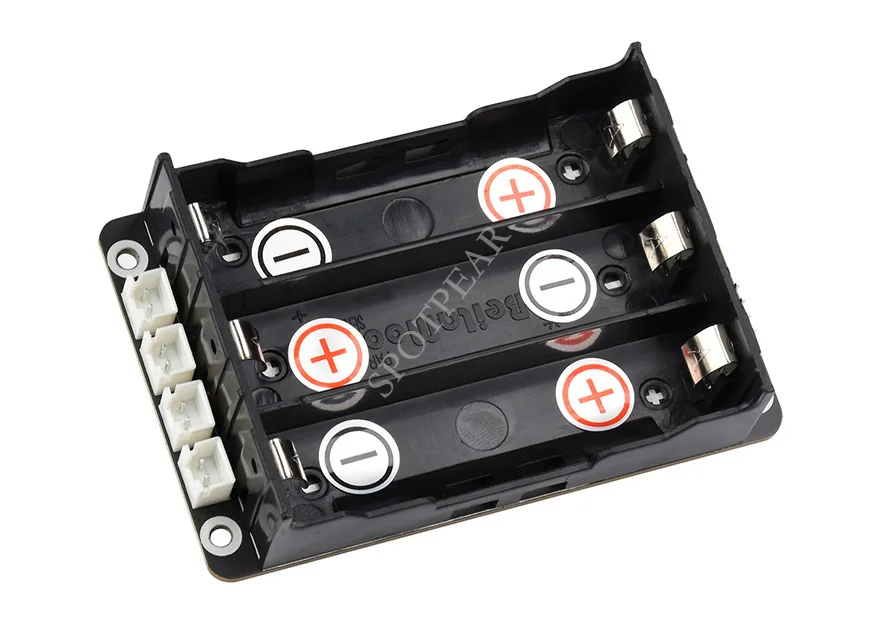

BATERIA APOIO: 3×18650 Li baterias (em série, Não incluído)
-
CARREGADOR: 12.6V 2A
-

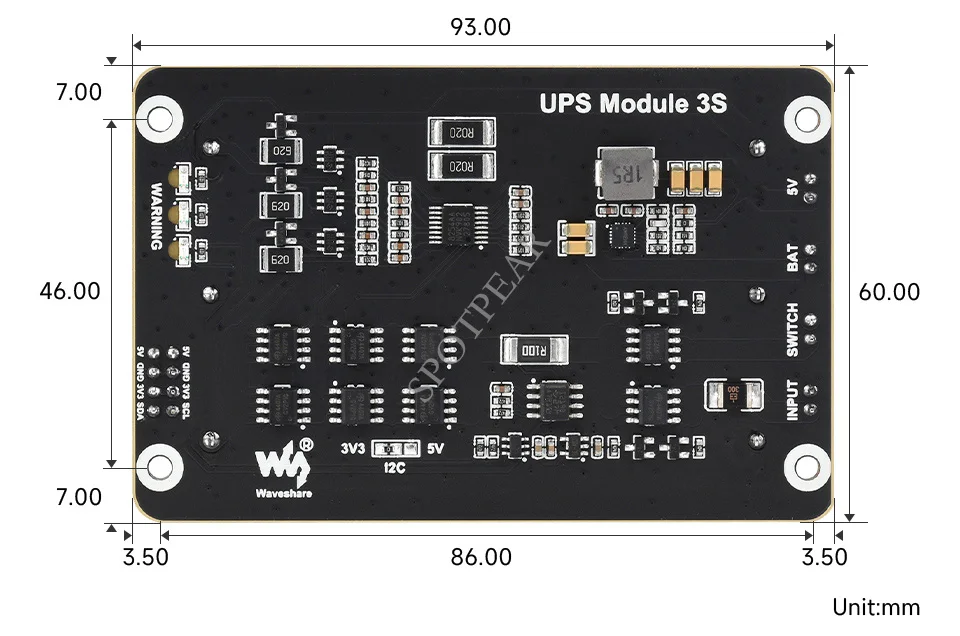

DIMENSÕES: 60 × 93mm
-
TAMANHO DE FURO DE MONTAGEM: 3,0mm
1. 1005005069821646

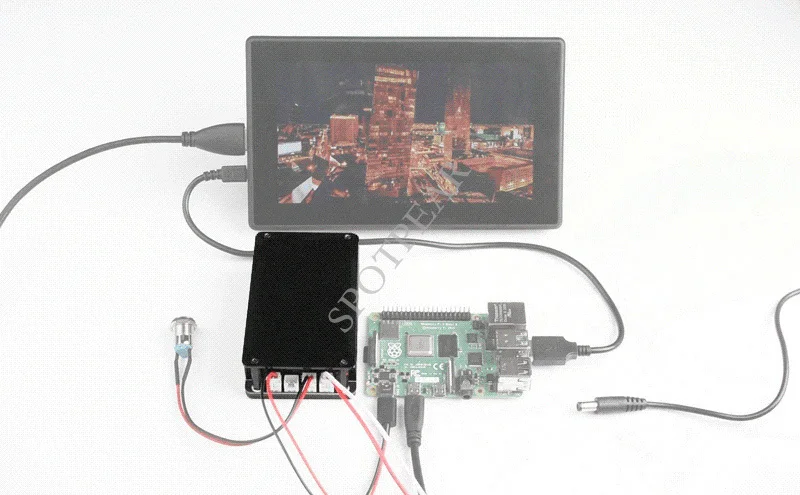

É capaz de carregar as baterias e fornecer saídas de energia ao mesmo tempo da fonte de alimentação externa
Comute automaticamente para a saída das baterias se a fonte de alimentação externa não estiver disponível, mantém o sistema funcionando sem nenhum problema
2. Placa de Expansão Uninterruptible Power Supply Raspberry

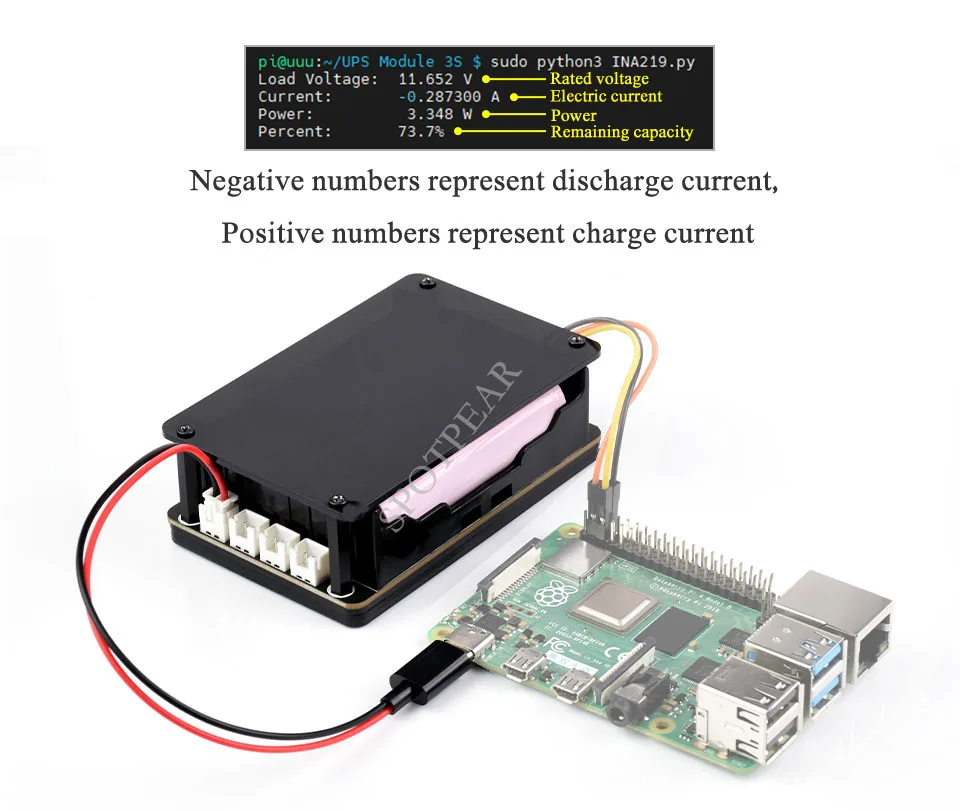

Monitoramento da tensão, corrente e potência das baterias via I2C
3. pi 5 Ups Suporta Carregamento e Descarregamento 3s Serial Output 5v 5a

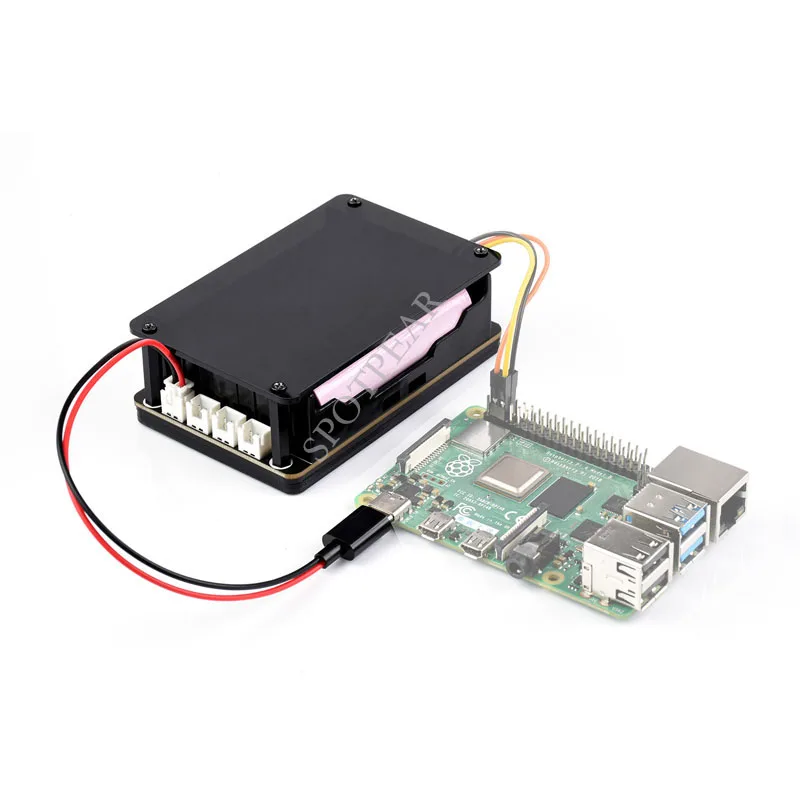

Apenas para referência, o Raspberry Pi 4B e as baterias NÃO estão incluídas.
Circuitos de proteção para sobre a carga/descarga, sobre a corrente, curto-circuito, e reverso
Junto com o recurso equalização carga, mais seguro e estável
9. pi 5 Ups Suporta Carregamento e Descarregamento 3s Serial Output 5v 5a
Fácil Integrar Em Robôs Móveis Ou Equipamento De Controle Industrial
5. Placa de Expansão Uninterruptible Power Supply Raspberry

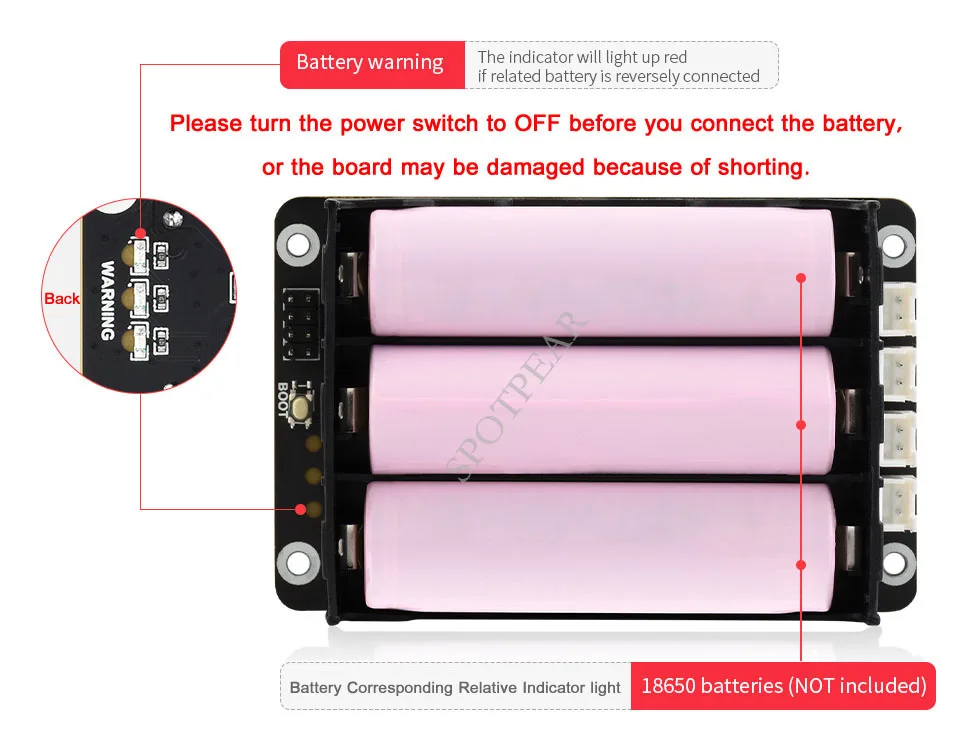

Fácil verificar se a bateria está conectada corretamente
6. pi 5 Ups Suporta Carregamento e Descarregamento 3s Serial Output 5v 5a
7. 1005005069821646
8. Placa de Expansão Uninterruptible Power Supply Raspberry
9. pi 5 Ups Suporta Carregamento e Descarregamento 3s Serial Output 5v 5a
-

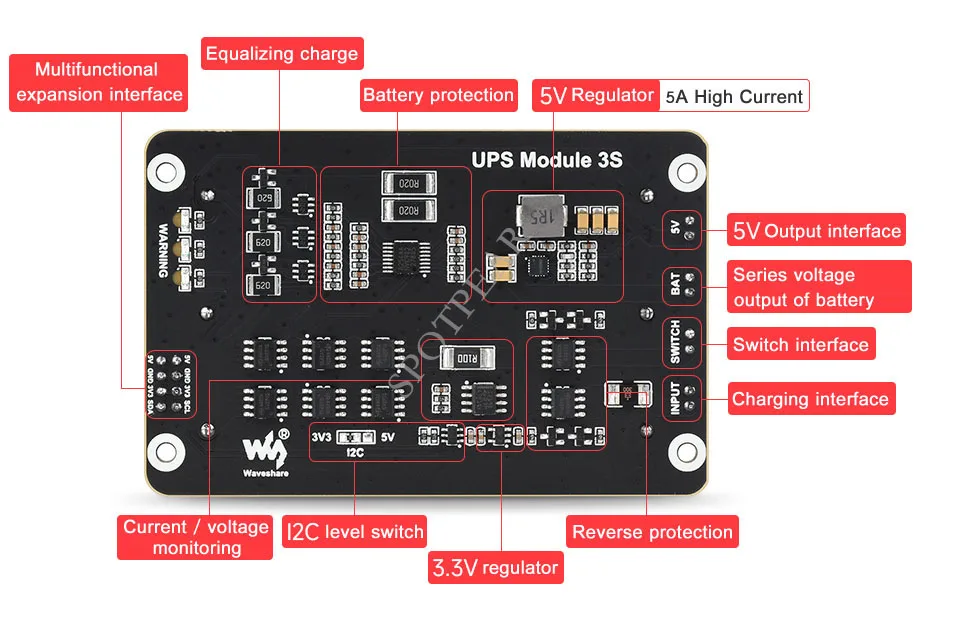

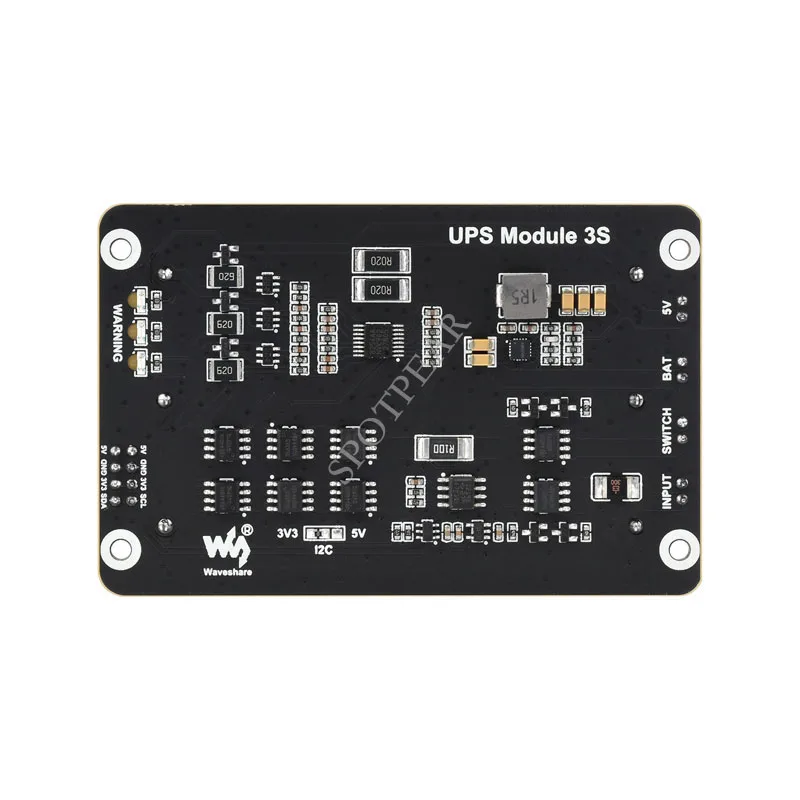

Batatas fritas
-
1. S-8254AA : Li bateria proteção
-
2. SY8286 : 5V tensão regulador
-
3. HY2213: Equalizando a carga
-
4. INA219: Tensão/monitoramento atual
-
5. RT9193 : 3.3V tensão regulador
-
6. NDC7002N: Tradutor tensão
-
Outros
-
7. AO4407A: bateria proteção tubo MOS
-
8. Porto do poder: 12,6 2A poder entrado
-
Interruptor 9. Power output
-
10. Baterias potência série
-
Onze. 5V potência
-
Doze. Indicadores inversos do aviso
-

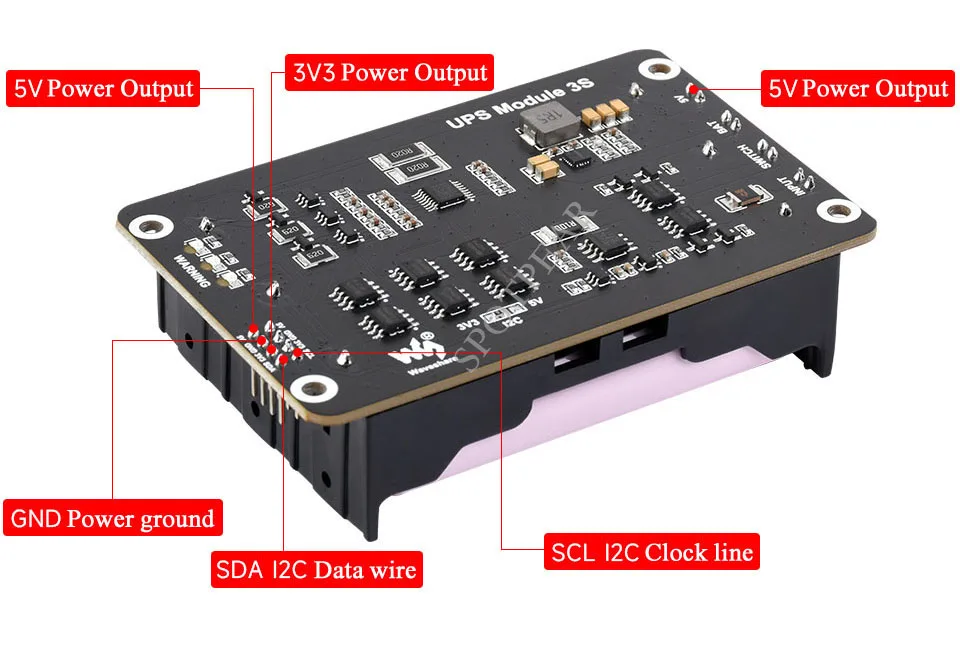

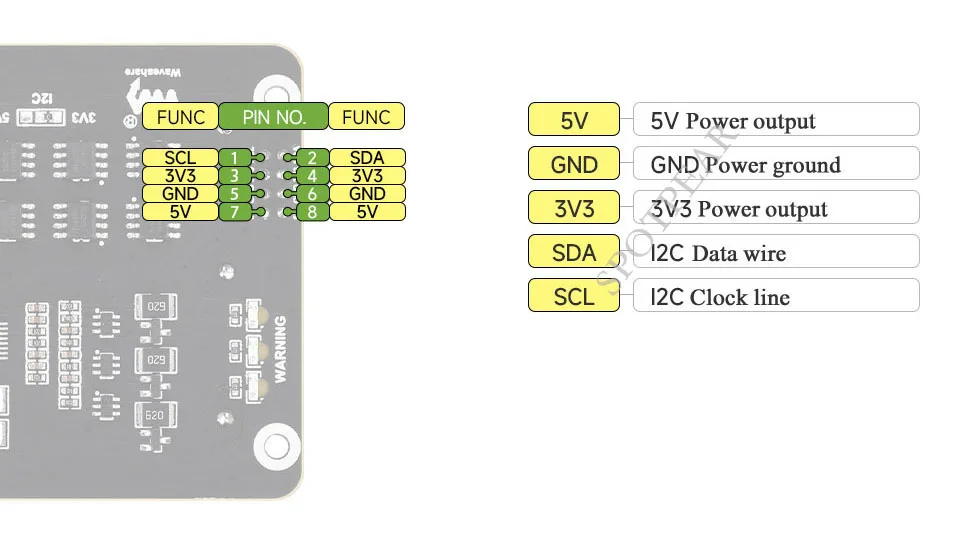

Treze. Cabeçalho de expansão multifuncional
-
Catorze. Seleção do nível I2C: 3.3V (defeito) / 5V
10. 1005005069821646
11. Placa de Expansão Uninterruptible Power Supply Raspberry
12. pi 5 Ups Suporta Carregamento e Descarregamento 3s Serial Output 5v 5a
13. 1005005069821646
-

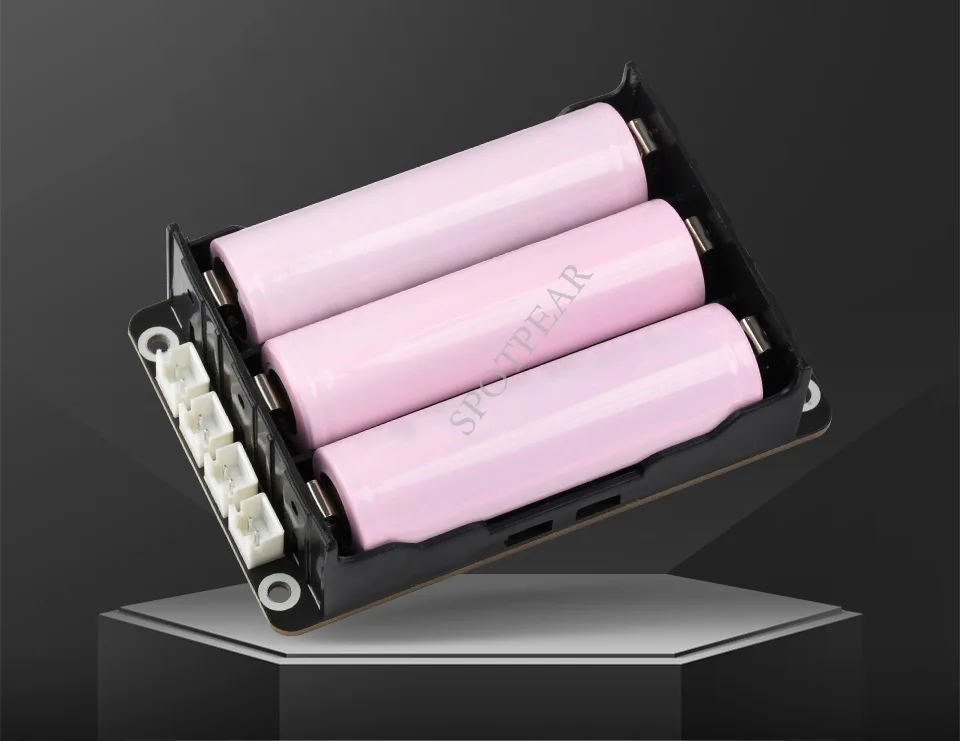

As baterias 18650 NÃO estão incluídas
-
Por favor note que o comprimento da bateria deve ser inferior a 67mm, algumas baterias com placa de proteção no mercado não são suportados
-

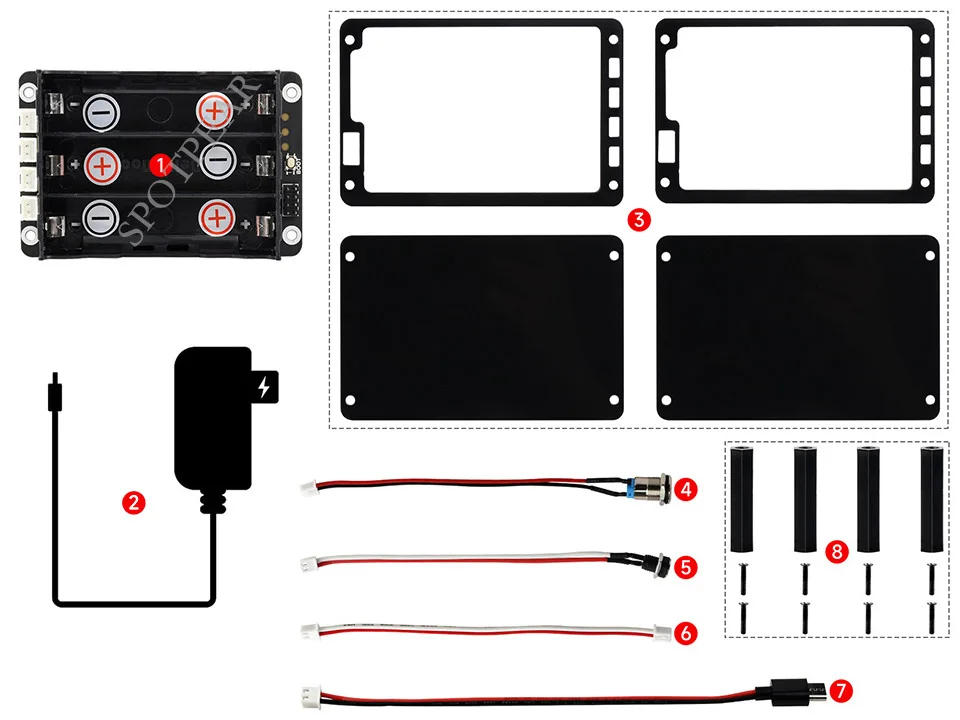

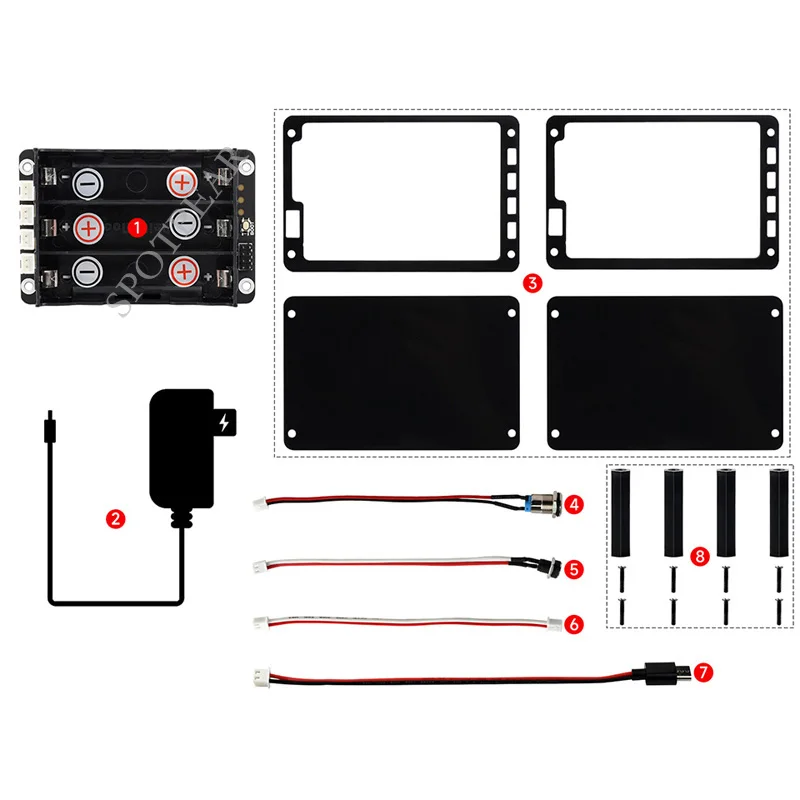

Módulo UPS 3S x1
-
12.6V 2A Carregador Bateria x1
-

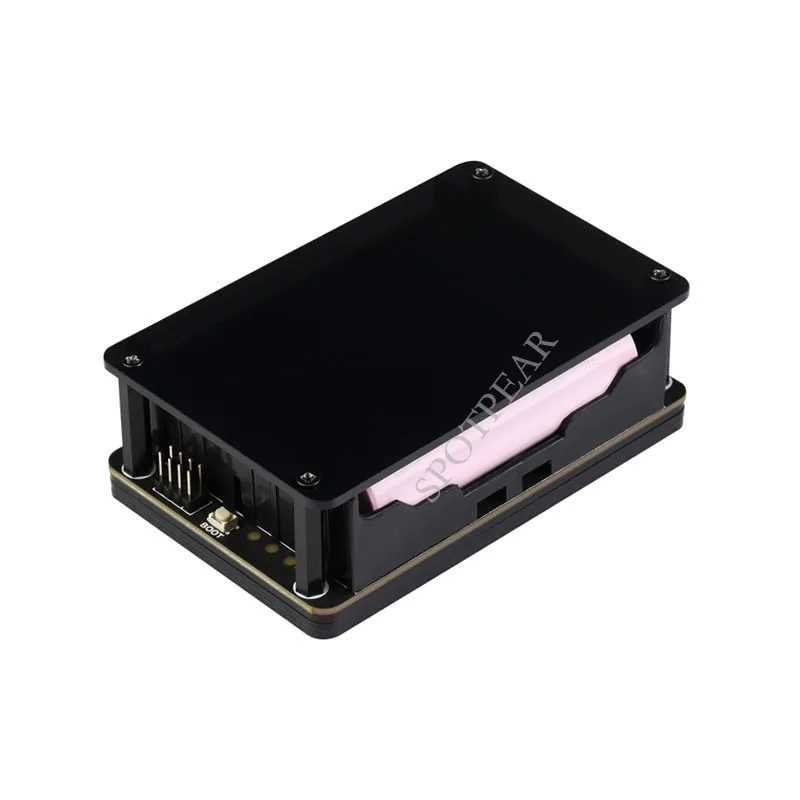

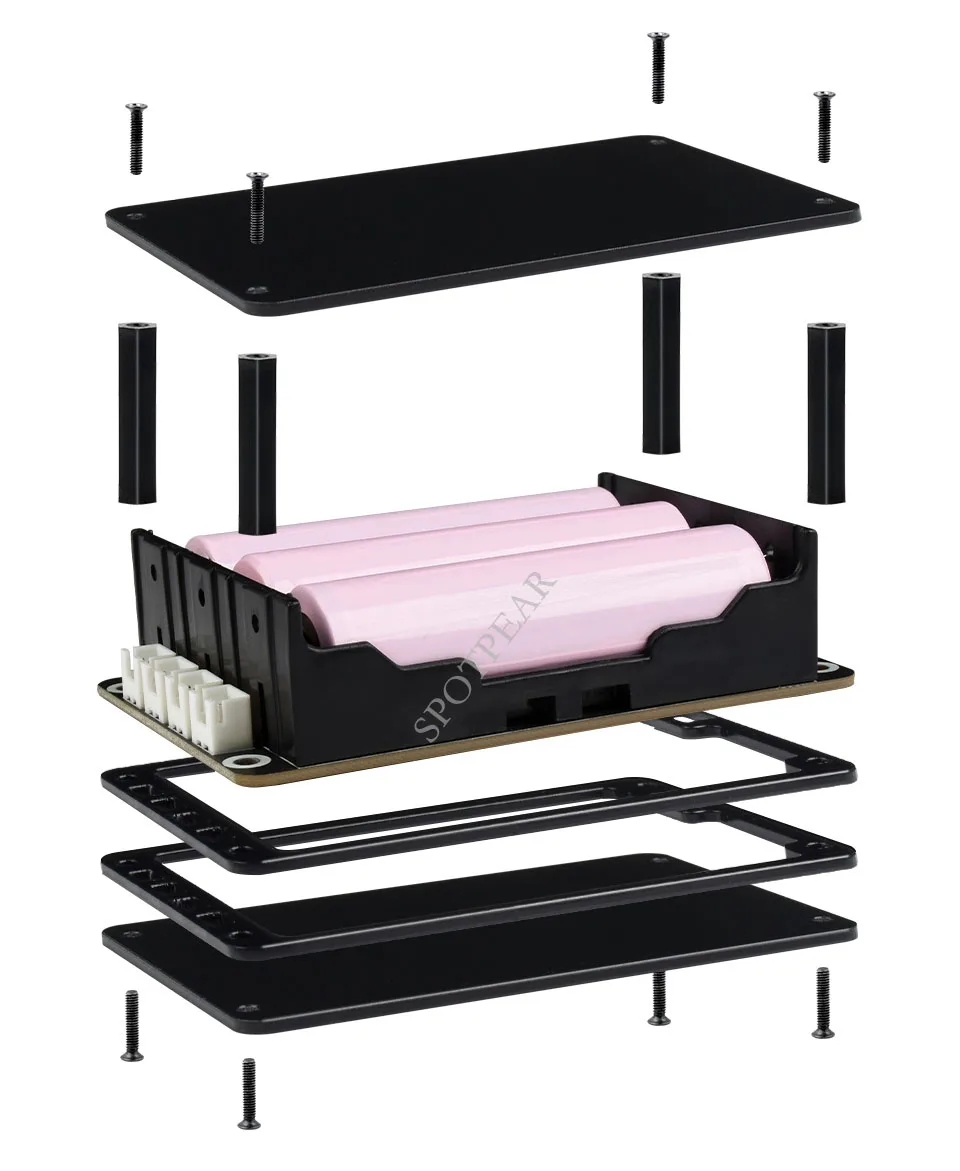

Proteção acrílica painéis x1
-

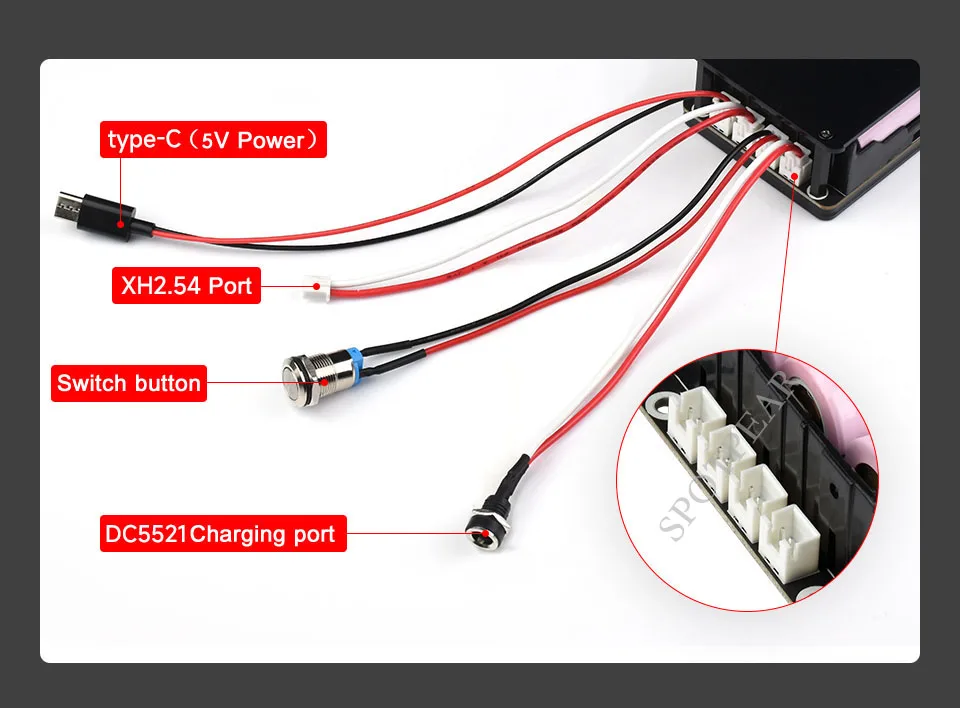

Interruptor masculino do botão do fechamento do auto XH2.54 ~ 15cm × 1
-
XH2.54 macho para cabo fêmea DC5521 ~ 15cm x1
-
Cabo conector duplo XH2.54 ~ 15cm × 1
-
XH2.54 macho para cabo tipo C ~ 20cm x1
-
Parafusos embalar × 1
14. Placa de Expansão Uninterruptible Power Supply Raspberry
