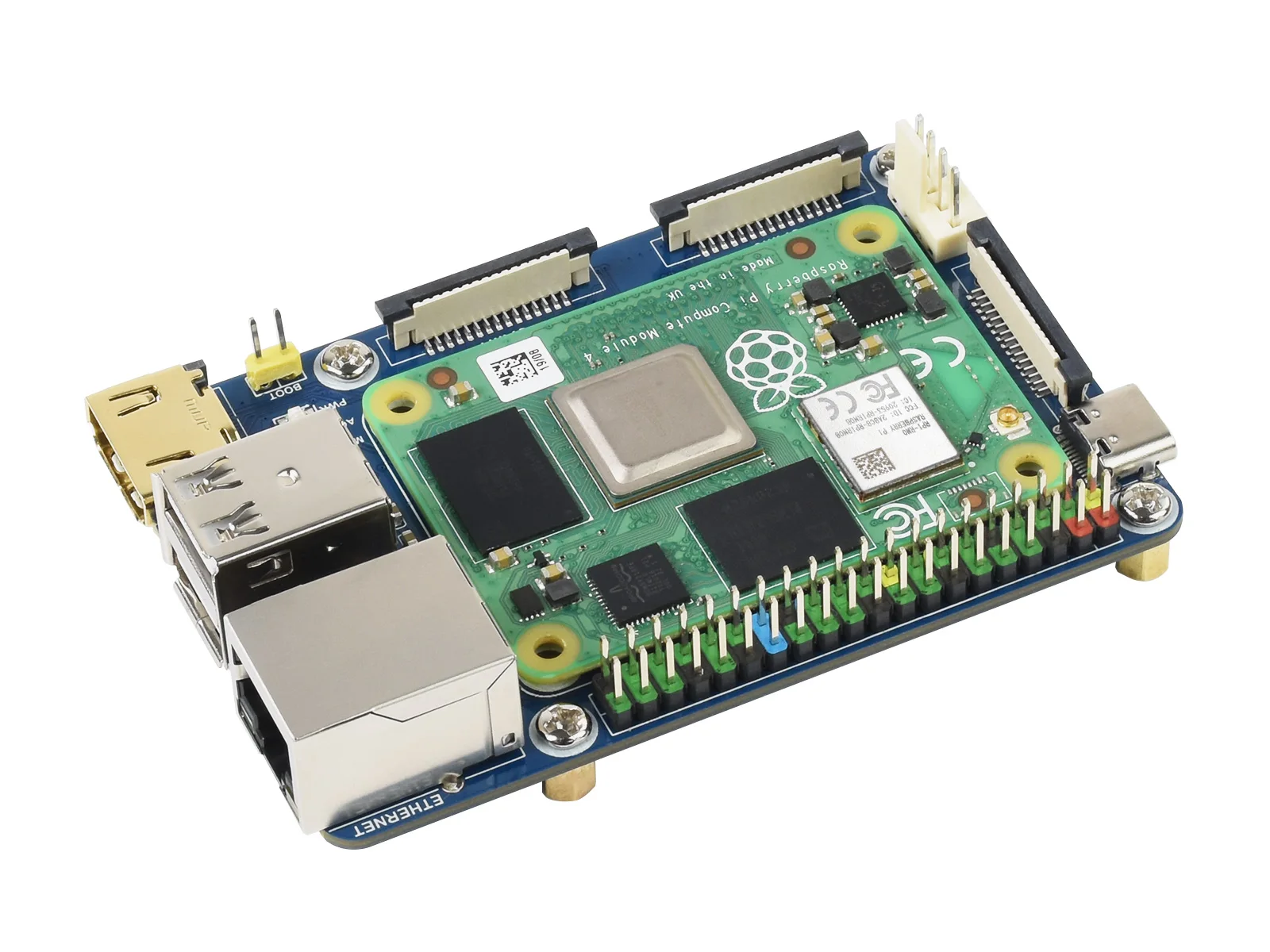

Placa de Expansão Dupla da Câmera do Csi do Mipi Mini Básica Interface 40pin Gpio Saída Hdmi 4k Relação Cm4-io-base-b Cm4

Opção de Compra e tempo de entrega

AvisoPara mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

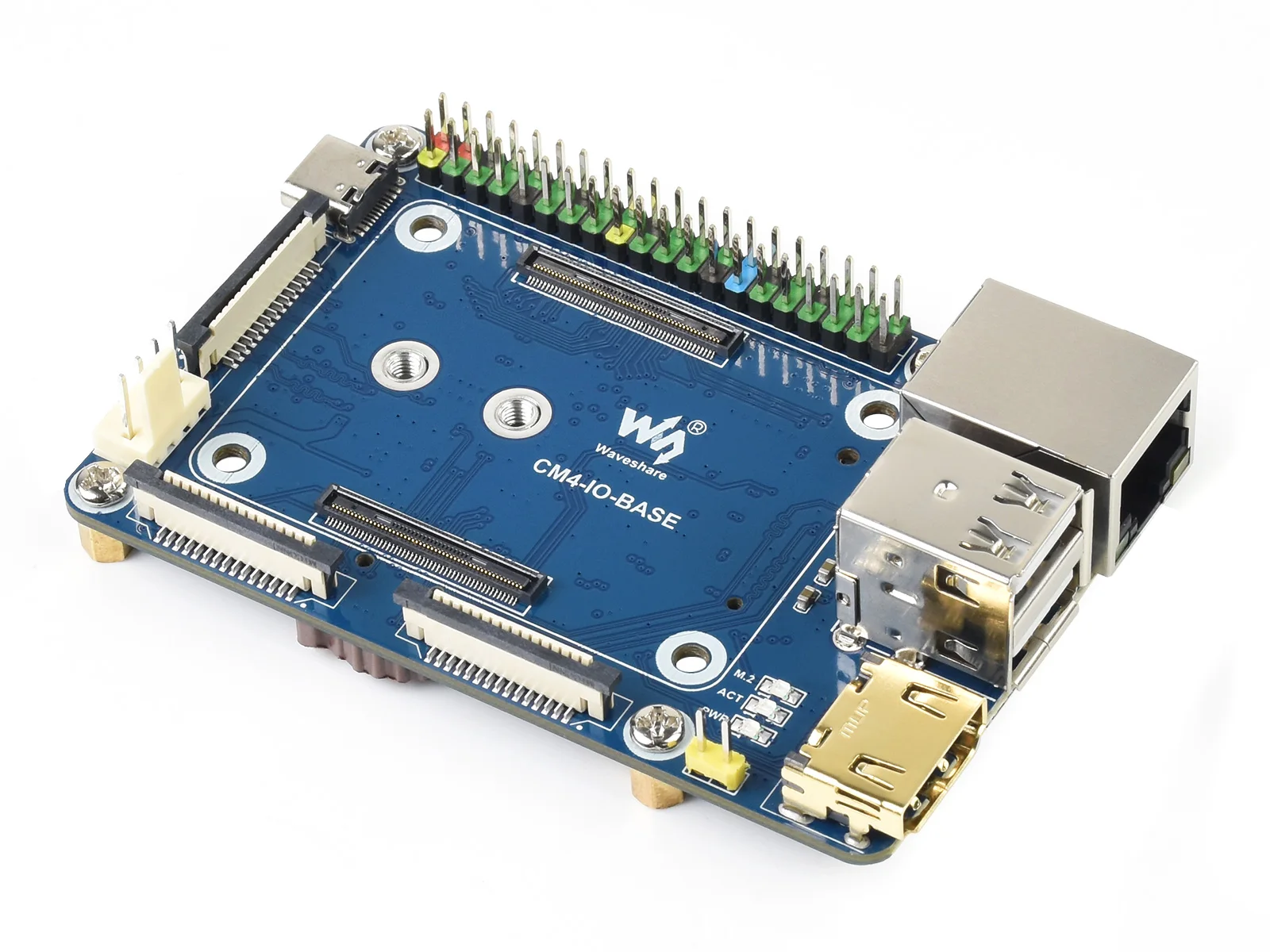

Raspberry pi cm4 placa de expansão básica

Características poderosas, mini corpo, apenas o tamanho de um cartão de banco

Conveniente para aprender e avaliar o módulo de computação raspberry pi ou integrá-lo diretamente no produto

1. Computador e Escritório – Certificado : ce

Conecte ao módulo de computação placa de núcleo 4

A bordo 40pin gpio interface e padrão cm4 conector

Suporte ao acesso ao módulo de computação 4 lite/emmc placa de núcleo da série

2. Dupla da Câmera do Csi do Mipi – tipo de Placa Demo : Framboesa pi 2 b

Pequeno e Completa

Com porta de rede csi/dsi/rtc/ventilador/hdmi/usb/rj45 gigabit/micro cartão sd/m.2

Mais conveniente para o uso

3. Cm4-io-base-b Mini Placa de Expansão Básica Cm4 – Nome da Marca : Waveshare

4. Cheap Quadro Demonstração – Número do Modelo : Cm4-io-base-b

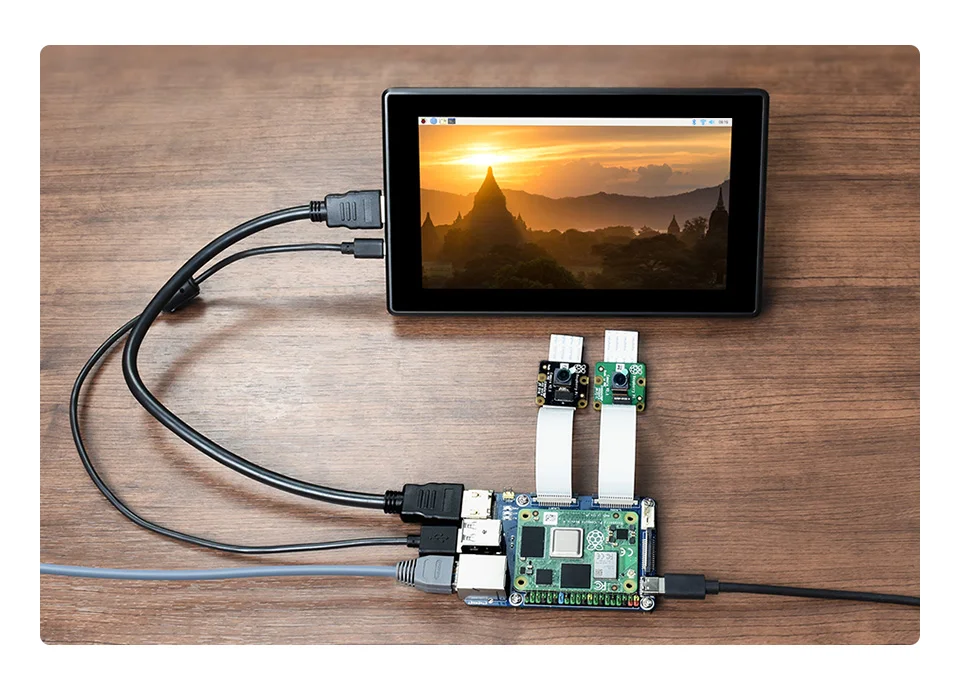

Exemplo de aplicação

5. Quadro Demonstração – Origem : cn Origem

Este produto não inclui cm4, tela de exibição e câmera na figura. Se necessário, compre separadamente.

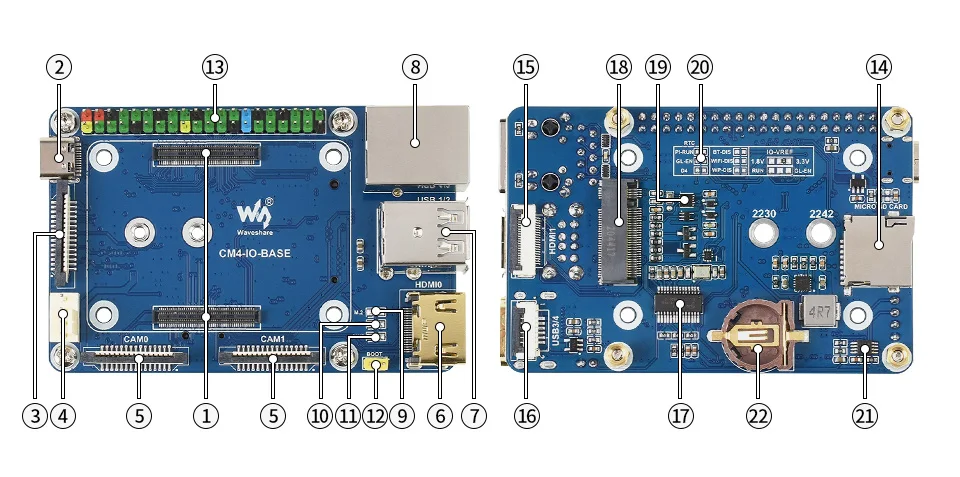

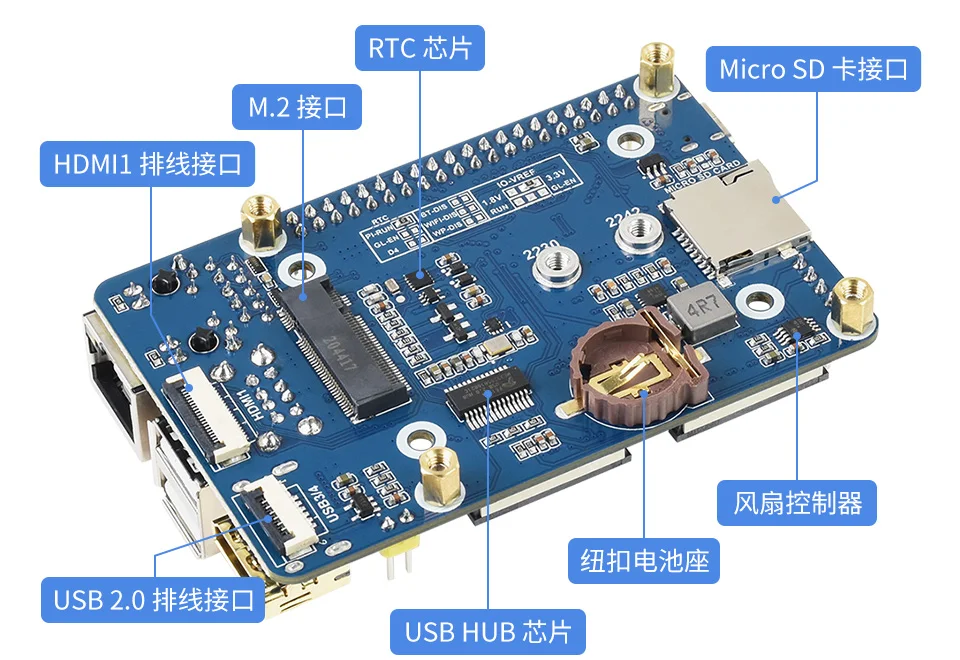

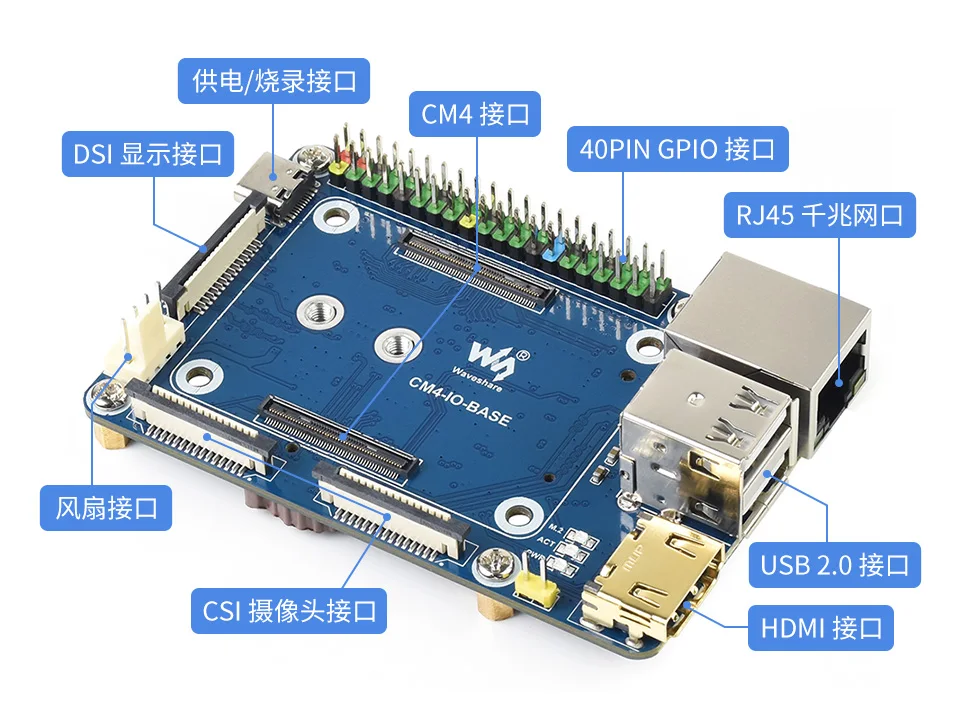

O que está A Bordo

6. Interface 40pin Gpio Saída Hdmi 4k Relação – Certificado : ce

1.Conector cm4: aplicável a todas as versões do módulo de computação 4

2. fonte de alimentação/queima de interface : 5v/2.5a fonte de alimentação. também pode ser usado como emmc queima interface

3. interface disp: interface de exibição mipi dsi

4. interface do ventilador: acesso conveniente ao ventilador de refrigeração. regulação de velocidade de apoio e medição de velocidade

5. cam interface: interface de câmera mipi csi bidirecional

6. interface hdmi0: interface hdmi. suporte 4k 30fps saída

7. interface usb 2.0: 2-way interface usb 2.0. suportando a inserção de vários dispositivos usb 8. porta de rede gigabit: porta de rede rj45 gigabit. suporte 10/100/1000m de acesso à rede

9. luz indicadora da relação m.2: indica o status de trabalho da relação

10. indicador de interface de ato: indica o status de trabalho de raspberry pi

11. indicador de interface pwr: indica o status de energia do raspberry pi

12. boot: conexão de tampão em ponte: transferência de inicialização cm4 para usb tipo c interface/jumper tampão não conectado: cm4 boot para emmc ou cartão micro sd

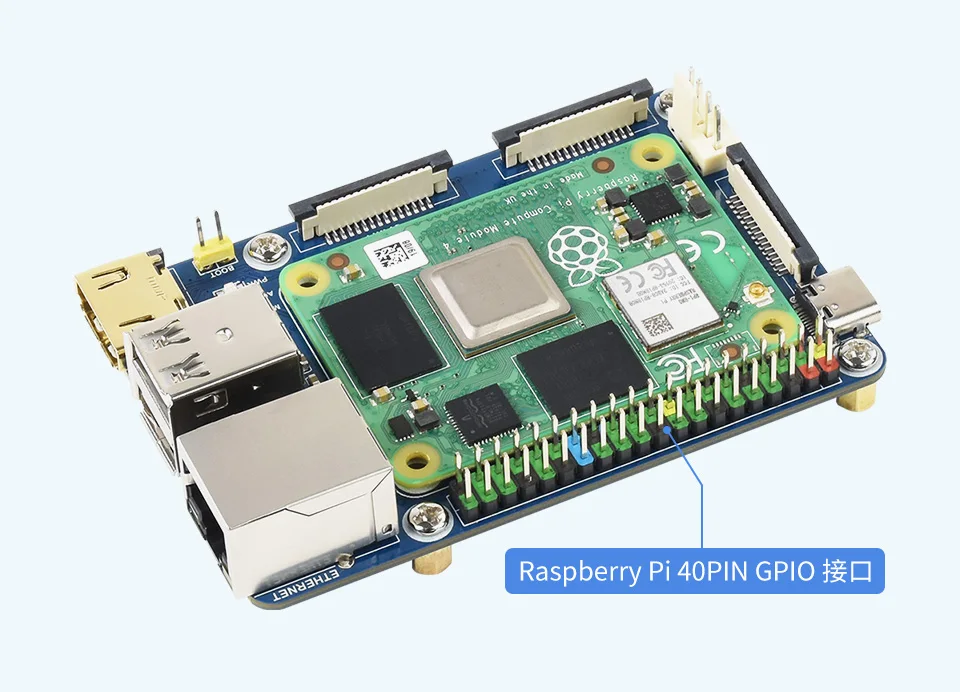

Interface de 13.40pin gpio: acesso conveniente a vários módulos de chapéu

14. interface de cartão micro sd: usado para acessar o cartão micro sd com sistema, apenas para a versão lite 15. interface de cabo plano hdmi1: interface hdmi1. support 4k 30fps saída

16. relação do cabo liso de usb 2.0: relação do cabo liso de usb 2.0. Conectada através da placa do adaptador 17. fe1.1s: microplaqueta do cubo de usb, relação de usb 1 expandida 4

18. Interface m.2: apropriado para todos os tipos de unidades de estado sólido nvme ou módulos de comunicação que apoiam a relação pcie m.2 KEY-M

19. Rtc chip: suporte rtc wake-up, desligamento, reiniciar, ou outras funções

20. Interruptor do pino da interrupção de rtc:Pi-run: Rtc desencadeia interrupção cm4 reiniciar/Gn-en: Rtc desencadeia interrupção cm4 desligamento/D4: Rtc gatilho interrupção d4 pino gatilho

21. emc2301: o controlador do ventilador controla a velocidade do ventilador e mede a velocidade do ventilador

22. rtc: acesso do conector da bateria à pilha do botão cr1220

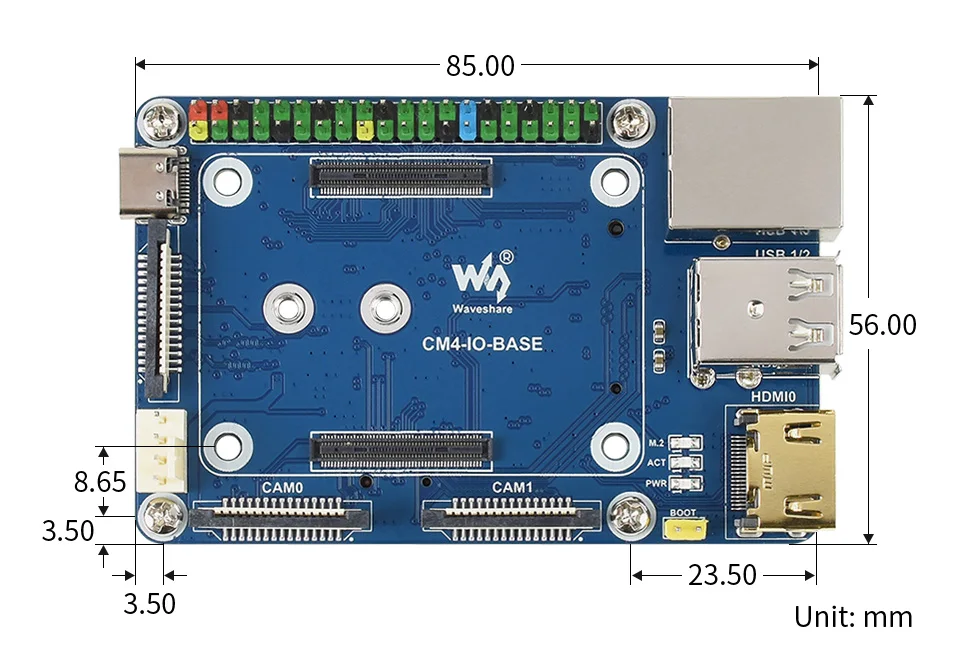

Dimensões do esboço

7. High Quality Computador e Escritório – tipo de Placa Demo : Framboesa pi 2 b

CONTEÚDO DO PACOTE

1. CM4-IO-BASE-B × 1

2. Parafuso de fixação de acionamento de estado sólido × 1

8. Computador e Escritório – Nome da Marca : Waveshare

9. Dupla da Câmera do Csi do Mipi – Número do Modelo : Cm4-io-base-b
