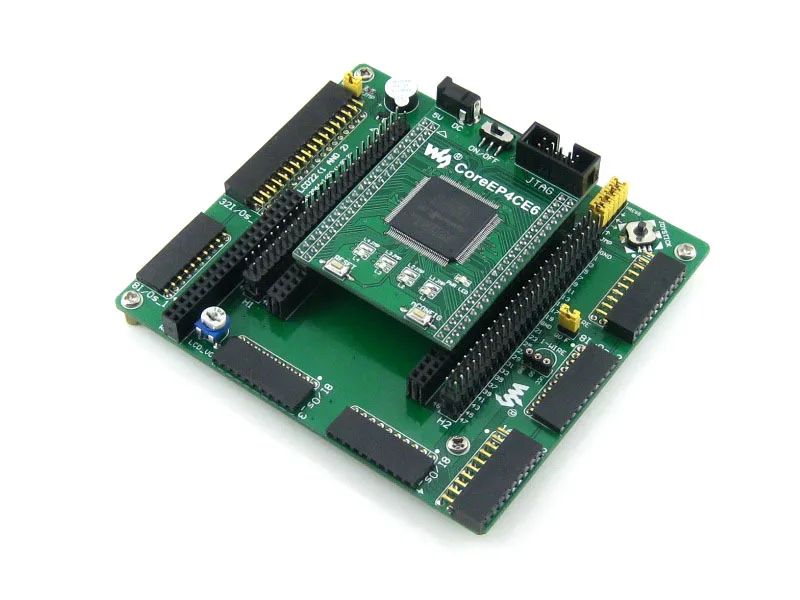

Placa de Desenvolvimento Todos os i – o Expander Fpga Altera Ciclone Ep4ce6e22c8n Ep4ce6 Waceshare = Openep4ce6-c Padrão Navio Livre Kit iv

Opção de Compra e tempo de entrega

AvisoPara mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

1. Computador e Escritório – Nome da Marca : Waveshare

Visão geral

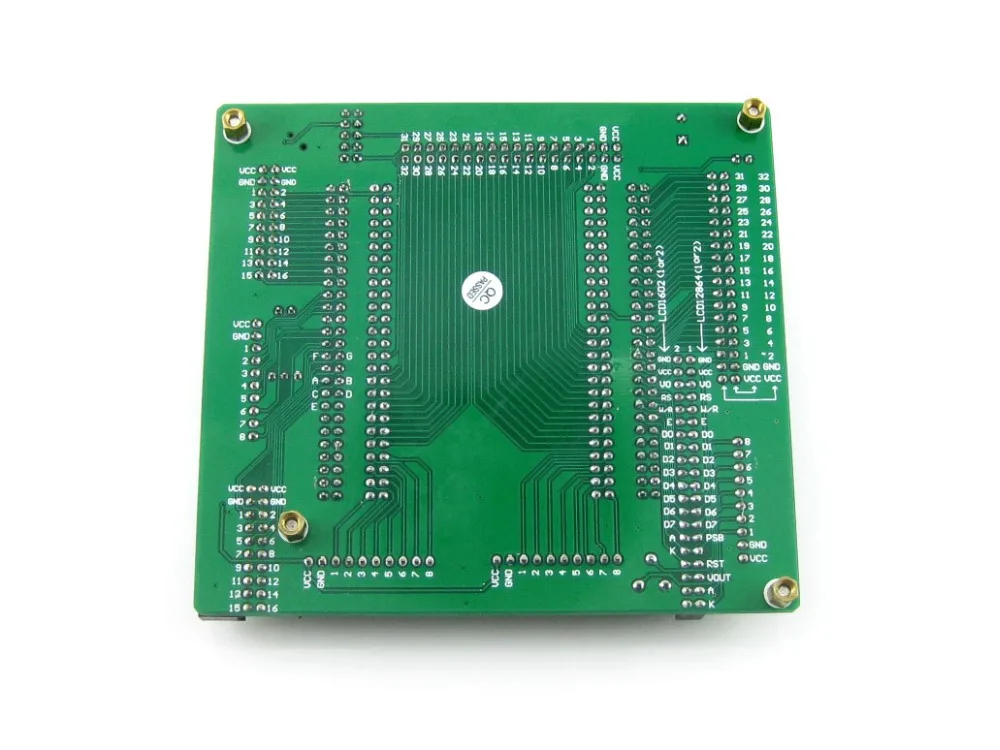

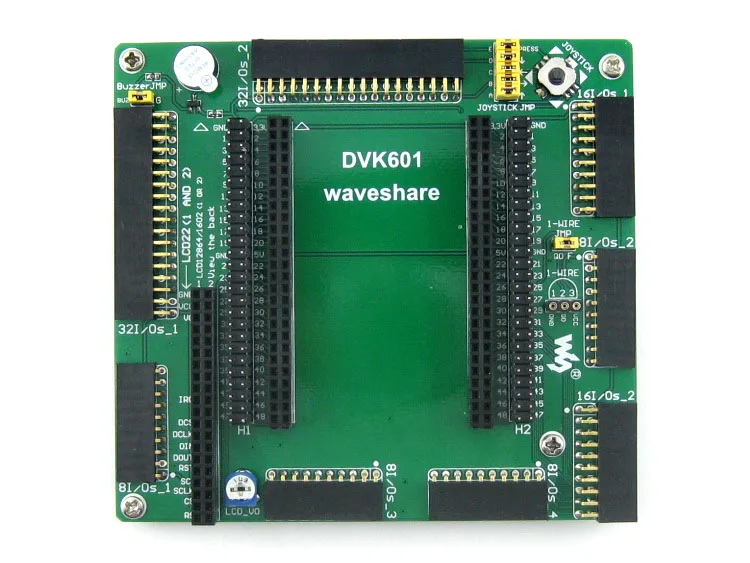

O que há na placa mãe

2. o Expander = Openep4ce6-c Padrão Navio Livre – Lugar de Origem : Guangdong China Mainland

1. Conector da placa de núcleo FPGA CPLD:Para facilmente conectar placas de núcleo que integram um chip FPGA CPLD onboard, tais como Core3S250E
2. 8I/Os_1 interface,Para a conexão de placas acessórias/modules
3. 8I/Os_2 interface,Para a conexão de placas acessórias/modules
4. 8I/Os_3 interface,Para a conexão de placas acessórias/modules
5. 8I/Os_4 interface,Para a conexão de placas acessórias/modules
6. 16I/Os_1 interface,Para a conexão de placas acessórias/modules
7. 16I/Os_2 interface,Para a conexão de placas acessórias/modules
8. 32I/Os_1 interface,Para a conexão de placas acessórias/modules
9. 32I/Os_2 interface,Para a conexão de placas acessórias/modules

• Capaz de ser simuladas como USART, I2C, SPI, PS/2, etc.
• Capaz de conduzir a dispositivos como FRAM, FLASH do USB, USB, Ethernet, etc.

• FPGA pinos são acessíveis em conectores de expansão
• Para a conexão de placa acessória SDRAM

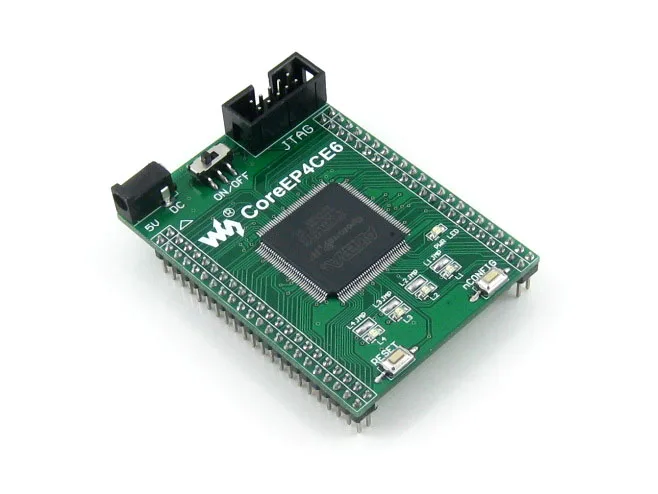

O que há no CoreEP4CE6

3. Kit Placa de Desenvolvimento Fpga Altera Ciclone – Communication Interfaces : 3 x Lcd 4 x 8i – os 2 x 16i – os 2 x 32i – Os3 x Usb 1 x Vga 1 x ps – 2

1. EP4CE6E22C8N:ALTERA Ciclone IV FPGA dispositivo que apresenta:
   • Freqüência De operação:50 MHz
   • Tensão de funcionamento:1.15 V ~ 3.465 V
   • Pacote:QFP144
   • I/Os:80
   • LEs:6 K
   • RAM:270kb
   • PLLs: 2
   • Depuração/Programação:Suporta JTAG

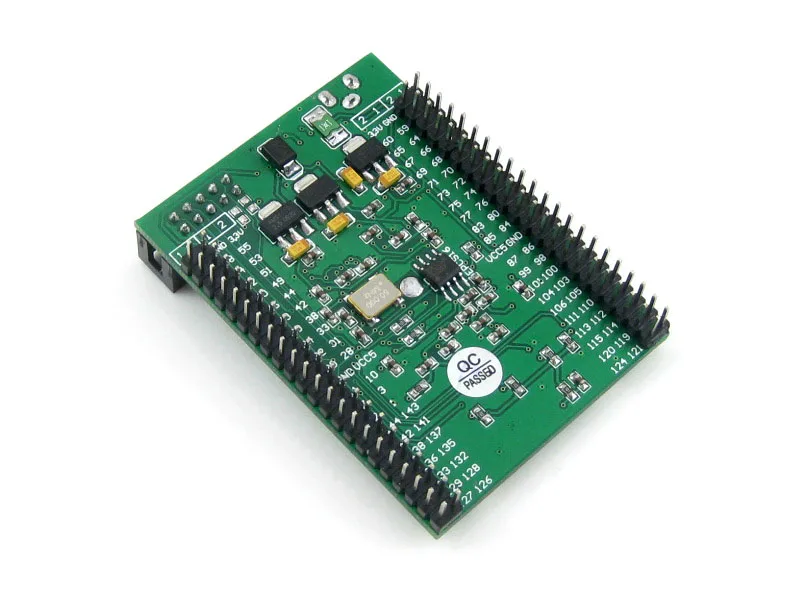

2. AMS1117-3.3 (no lado inferior),Regulador de tensão 3.3 V
3. AMS1117-2.5 (no lado inferior),Regulador de tensão 2.5 V
4. AMS1117-1.2 (no lado inferior),Regulador de tensão 1.2 V
5. EPCS16 (no lado inferior),A bordo de memória FLASH de série, para o armazenamento de código
6. Indicador de alimentação
7. LEDs
8. Botão de Reset
9. Botão nCONFIG:Para re-configurar o chip FPGA, o equivalente de poder zerando
10. Interruptor de alimentação
11. 50 M cristal ativa (no lado inferior)
12. 5 V DC jack
13. Interface JTAG:Para depuração/programação
14. Expansor de pinos do FPGA,VCC, GND e todo o I/O portos são acessíveis em conectores de expansão para mais expansão
15. Jumpers LED

Fotos

4. Cheap Quadro Demonstração – Onboard Devices : 1 x Epcs16si8n 4 x Leds 1 x User Key 1 x Joystick 1 x Buzzer

5. Quadro Demonstração – Feature : Open & Modular Design Features Various Communication Interfaces

Exemplos

6. iv Ep4ce6e22c8n Ep4ce6 Waceshare Todos os i – Onboard Mcu : Ep4ce6e22c8n Altera Cyclone iv

Depuração/Programação de Interface

7. High Quality Computador e Escritório – For Use With : Ep4ce6 Development & Evaluation

Recursos de desenvolvimento

• Software relacionado (Quaters II, NIOS II etc)
• Código Demo (Verilog, VHDL e NIOS II C)
• Esquema (PDF)
• Documentações de Desenvolvimento FPGA (Folhas de Dados etc)

O pacote Contém

O&Pacote padrão&E&Pacote de Placas acessórias&Abaixo estão incluídos.

Pacote padrão

1. Placa de desenvolvimento x 1 OpenEP4CE6-C
2. 4-pin fio x 2
3. 2-pin fio x 2
4. Cabo de alimentação USB x 1
5. Guia do usuário CD x 1

8. Computador e Escritório – Categoria : Altera Fpga Development Board

9. o Expander = Openep4ce6-c Padrão Navio Livre – Número do Modelo : Openep4ce6-c Standard

10. Kit Placa de Desenvolvimento Fpga Altera Ciclone – tipo de Placa Demo : Outros

11. Cheap Quadro Demonstração – Nome da Marca : Waveshare

12. Quadro Demonstração – Lugar de Origem : Guangdong China Mainland
