Placa de Desenvolvimento Esp32 Módulo 4g Suporta Lte Cat1 2g Gnss Wi-fi Bluetooth Esp32-s3 A7670e

[] Este produto é uma placa de desenvolvimento de microcontroladores versátil e de alto desempenho projetada pela Waveshare, incorporando o módulo de comunicação A7670E 4G, interface de câmera universal OV, slot para cartão TF, luzes coloridas RGB, 18650 bateria slot, bateria medição de tensão IC, interface de carregamento solar e outros periféricos. Ele utiliza o chip ESP32-S3R2, integrando WiFi de baixa potência e BLE5.0, flash externo de 16MB e 2MB PSRAM. O chip também possui um acelerador de criptografia de hardware, gerador de números aleatórios, HMAC e módulo de assinatura digital, atendendo aos requisitos de segurança da IoT. Emparelhado com o módulo de comunicação 4G A7670E Cat-1, ele permite conectividade de rede móvel, atendendo aos requisitos de baixa energia em IoT, dispositivos móveis, monitoramento externo, casas inteligentes e muito mais.

[] Alimentado por ESP32-S3R2 com um processador dual-core Xtensa® 32-bit LX7 de alto desempenho, operando em até 240MHz.

[] Integrado com 512KB SRAM, 384KB ROM, 2MB PSRAM, e 16MB de memória Flash.

[] Comunicação sem fio de modo duplo integrada 2.4GHz Wi-Fi e Bluetooth de baixa potência (Bluetooth LE) com desempenho RF superior.

[] Equipado com o módulo A7670E-FASE cellular, suportando 4G Cat-1/2G acesso à Internet, posicionamento GNSS, telefone e funções de mensagens.

[] Onboard USB comutação IC e interruptor de configuração, comutável para porta USB do A7670E para computador dial-up internet ou depuração módulo celular.

[] Carregamento de bateria de lítio, carregamento solar, gerenciamento de energia, medição de tensão e circuitos de proteção relacionados. Suporta USB e carregamento solar, com medição do nível da bateria em tempo real.

[] Onboard 18650 bateria slot, com exposto cabeçalho pino VBAT para conexão externa de 3.7V bateria de lítio, equipado com proteção de conexão reversa.

[] Rich interfaces periféricas incluindo interface de câmera, interface de cartão Micro SD, porta USB, 38PIN header, facilitando a expansão fácil para várias funções.

[] Onboard vários dip switches para alternar entre câmera e canais USB, evitando conflitos de interface. Pode igualmente ajustar o poder de ligar/desligar de determinados circuitos para reduzir o consumo de energia.

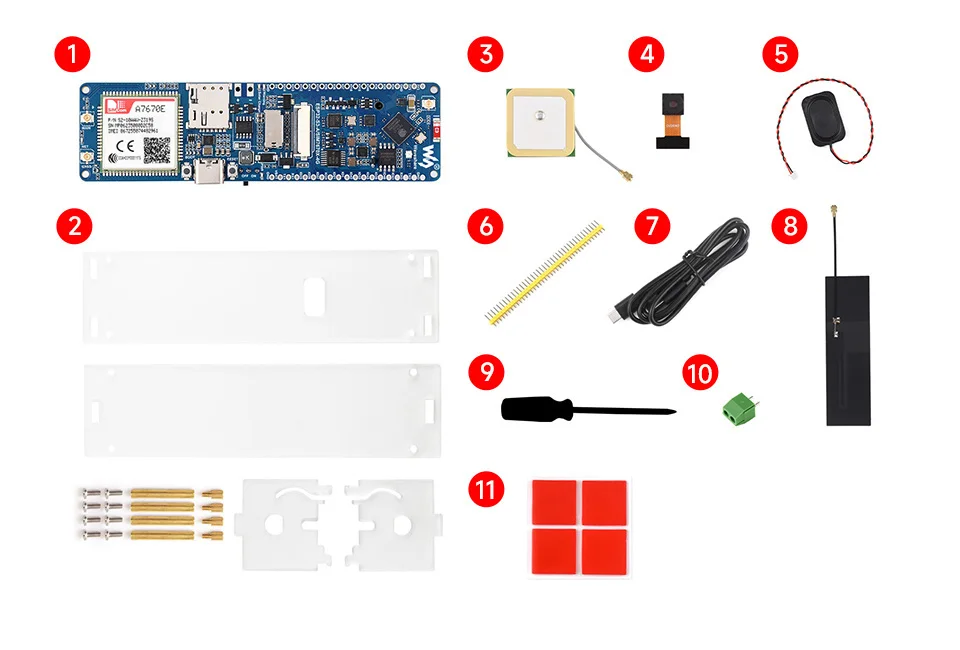

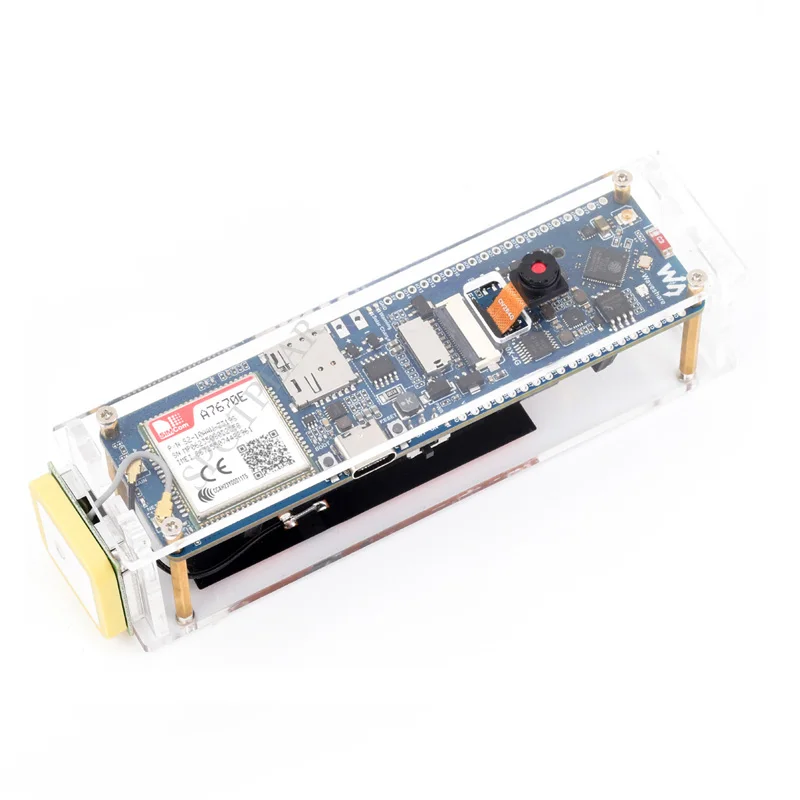

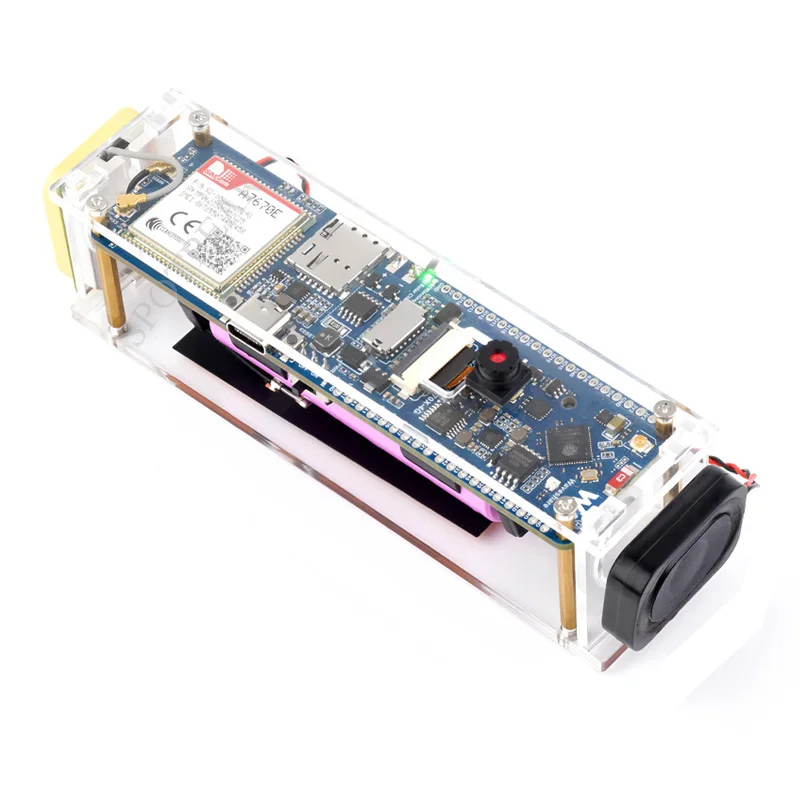

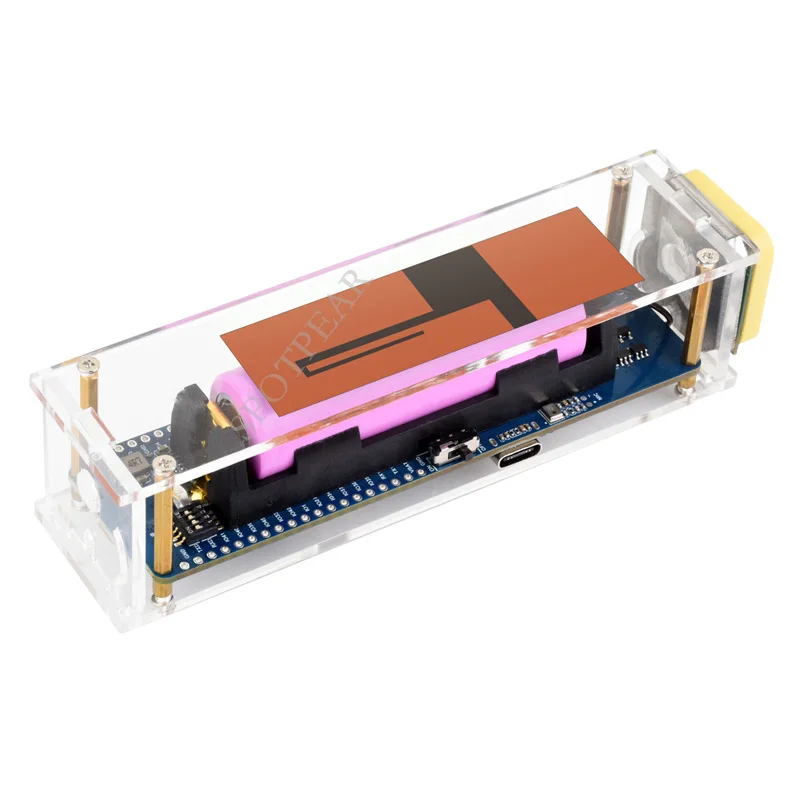

[] Vem com acessórios como antena cerâmica de alta precisão GNSS, câmera OV2640, pequeno alto-falante e projetado com uma caixa de acrílico para aplicações versáteis.

[] Fornece documentação abrangente (incluindo tutoriais, Wi-Fi portátil 4G e vários programas de exemplo IoT) em inglês.

?Parâmetros ?

Comunicação Parâmetros:

[] Bandas suportadas: LTE-FDD: B1, B3, B5, B7, B8, B20

[] Transmissão Dados:

= 5Mbps (UL)

= 10Mbps (DL)

[] GNSS: GPS, Beidou, GLONASS

Parâmetros operacionais:

[] Fonte De Alimentação: USB, 3.7V Bateria De Lítio, Pin Cabeçalho

[] Tensão de alimentação: 5V (porta USB ou 5V Pin Header), 3.7 ~ 4.2V (18650 Lithium Battery Interface ou VBAT Pin Header)

[] Nível lógico: 3.3V

?Áreas? Aplicação

[] Image Recognition: Recognition Facial, Object Recognition

[] WiFi portátil: On-the-go Acesso à Internet

[] Indústria Inteligente: Armazenamento Inteligente/Workshops, Operações Não Tripuladas

[] Digital Twin: Análise Visual Dados

[] Agricultura inteligente: fazendas inteligentes, pastagens inteligentes

[] Aplicações IoT: Outras Aplicações IoT Embedded

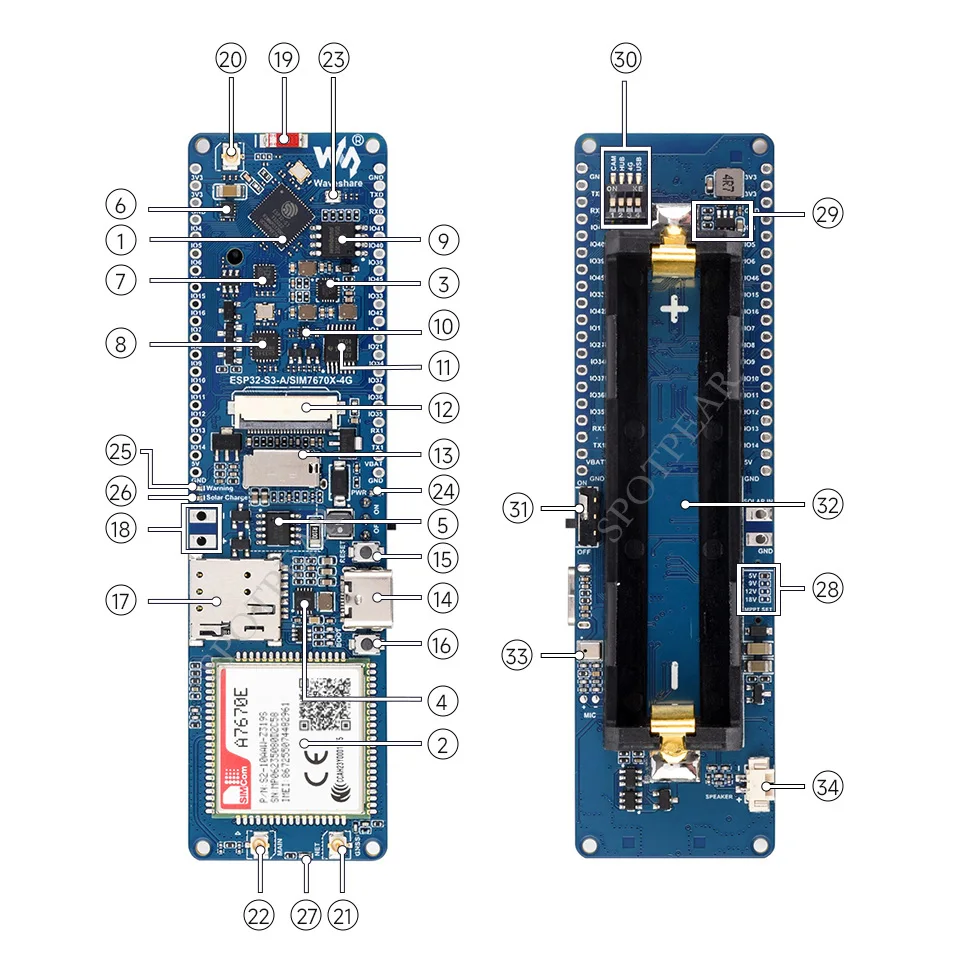

?Revisão do Recurso ?

1. Home e Garden – Lugar de Origem : China Continente

1. ESP32-S3R2

2. A7670E-FASE

3. EA3036C

Saída de potência do canal DC-DC 3

4. ETA6098

Bateria carregando IC

5. CN3791

Carregamento solar IC

6. MAX1701G

Bateria tensão medição IC

7. CH343

UART para USB IC

8. CH334

HUB USB

9. W25Q128JVSIQ

Externo 16MB Flash

10. FSUSB42UMX

IC comutação USB

Onze. TXB0104PWR

IC de mudança de nível

Doze. Interface câmera 24PIN

Compatível com OV2640/OV5640 e outras câmeras

Treze. Slot para cartão Micro SD

Catorze. Interface USB tipo C

Onboard CH343 e CH334, pode ser usado como as portas serial e USB para ESP32-S3

Onboard USB comutação IC e configuração interruptor, pode ser ligado à porta USB do A7670E

Quinze. Botão de reinicialização

16. Botão BOOT

17. Slot do cartão Nano SIM

18. Painel solar entrada interface

Pode ser conectado a painéis solares 5V/6V/9V/12V/18V

19. Antena SMT

Vinte. ESP32-S3 Interface WiFi (IPEX 1ª geração)

O defeito usa a antena cerâmica a bordo, pode ser modificado para soldar a antena WiFi externa

21. Interface GNSS (IPEX 1ª geração)

22. Interface LTE (IPEX 1ª geração)

23. WS2812B

LEDs RGB

24. Luz indicadora do poder

25. Bateria inversa conexão aviso luz

26. Luz indicadora solar entrada

27. Luz indicadora do estado da rede

28. Entrada solar tensão seleção

Conecte a tensão diferente painéis solares, solde posições correspondentes

5V: Fábrica padrão, pode conectar 5.5V ou 6V painéis solares

9V/12V/18V: Pode modificar posições padrão para se adaptar aos painéis solares 9V/12V/18V

29. SY8105IADC

Entrada externa DC-DC

Trinta. Interruptor DIP

CAM: Control câmera função on/off

HUB: Controle o poder do circuito do driver HUB USB

4G: Poder do controle para o módulo A7670E

USB: Controle a seleção do canal USB para o módulo A7670E

31. Interruptor alimentação bateria

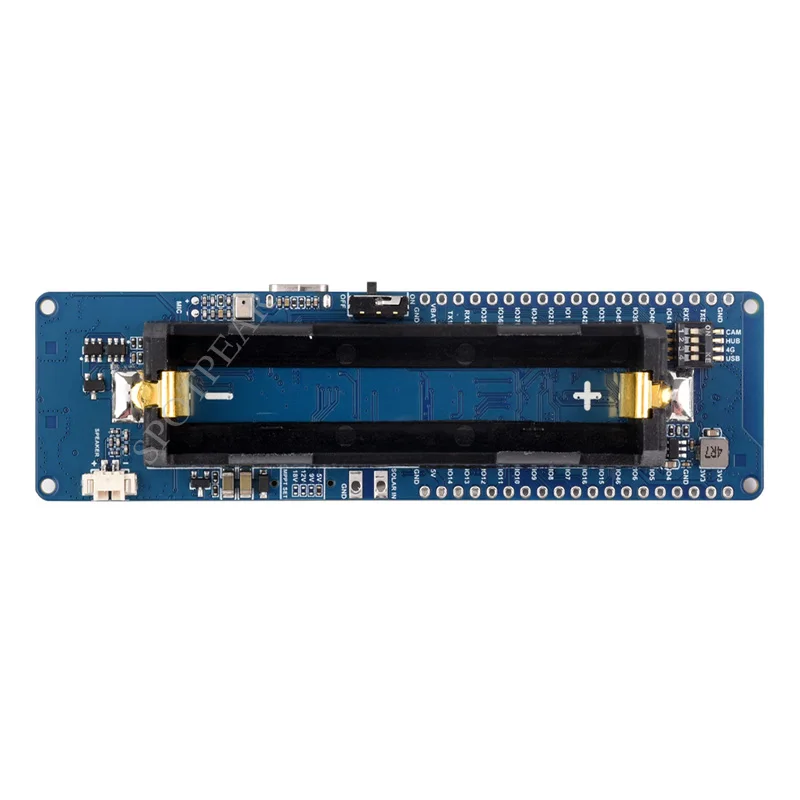

32. 18650 bateria titular

33. Entrada do microfone

34. Saída do altifalante

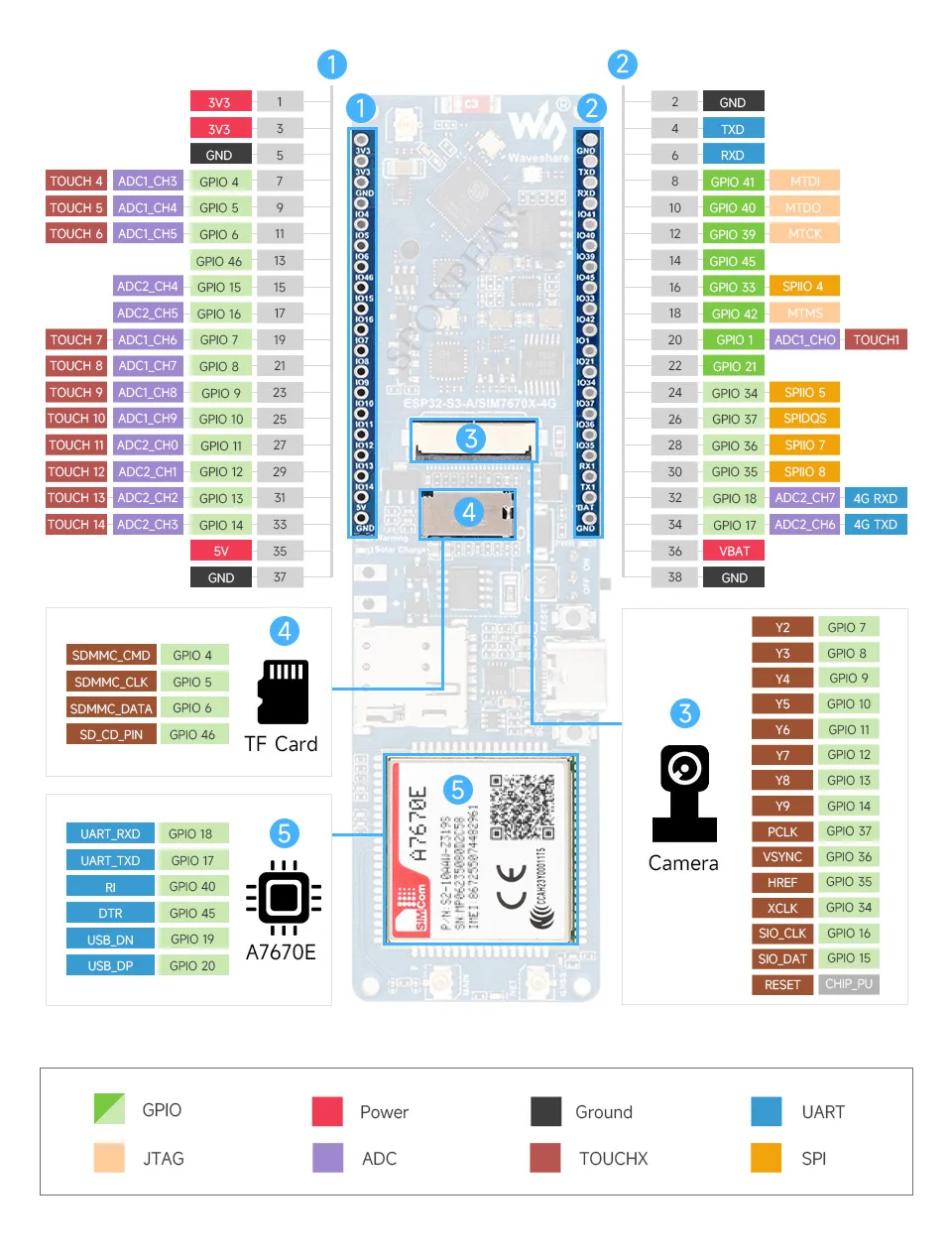

?Definições de Interface?

2. Computers e Electronics – Applicable Scene : Casual

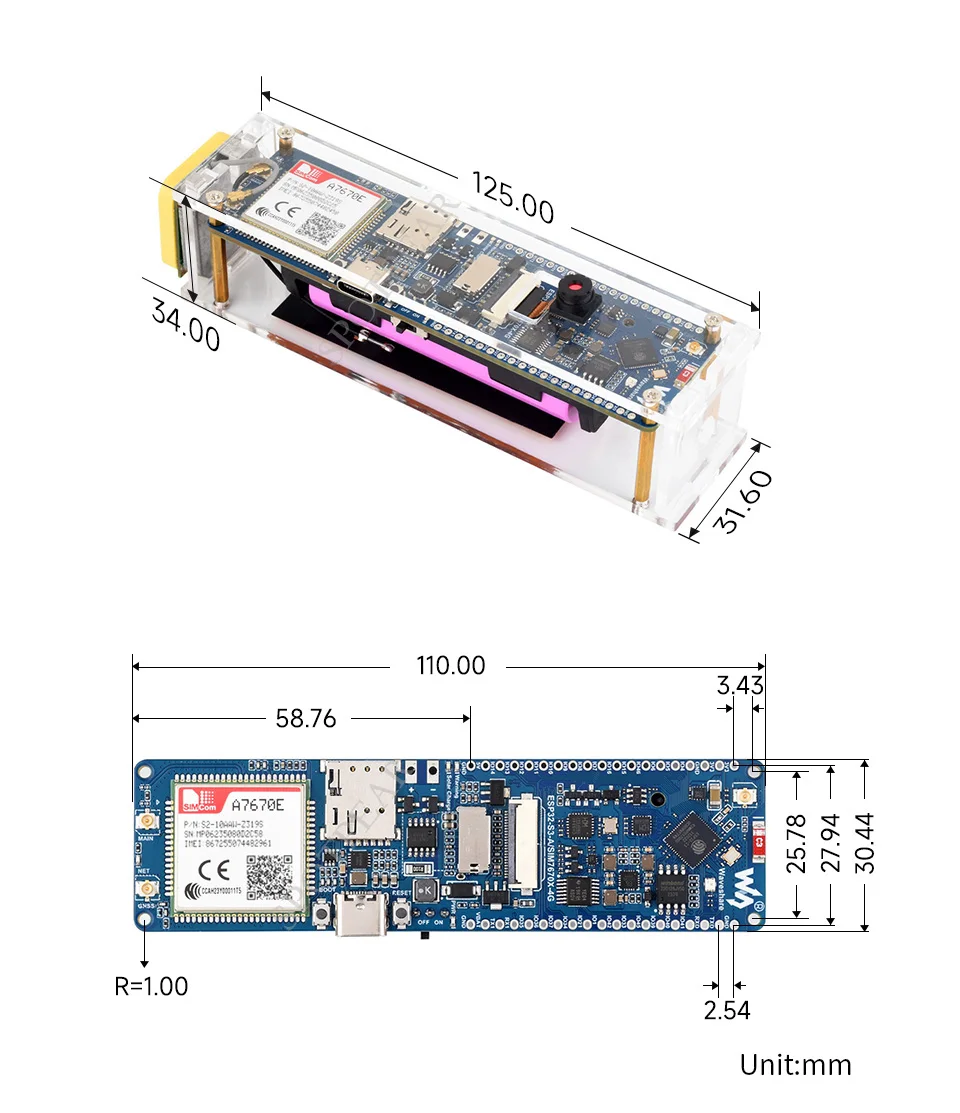

?Dimensionas?
