Placa de Controle Mínima da Impressora Embutido e Bluetooth 3d da Placa de Fysetc e4 com Base Esp32 de Espressif Microcontrolador Wi-fi no

Opção de Compra e tempo de entrega

Introdução do produto

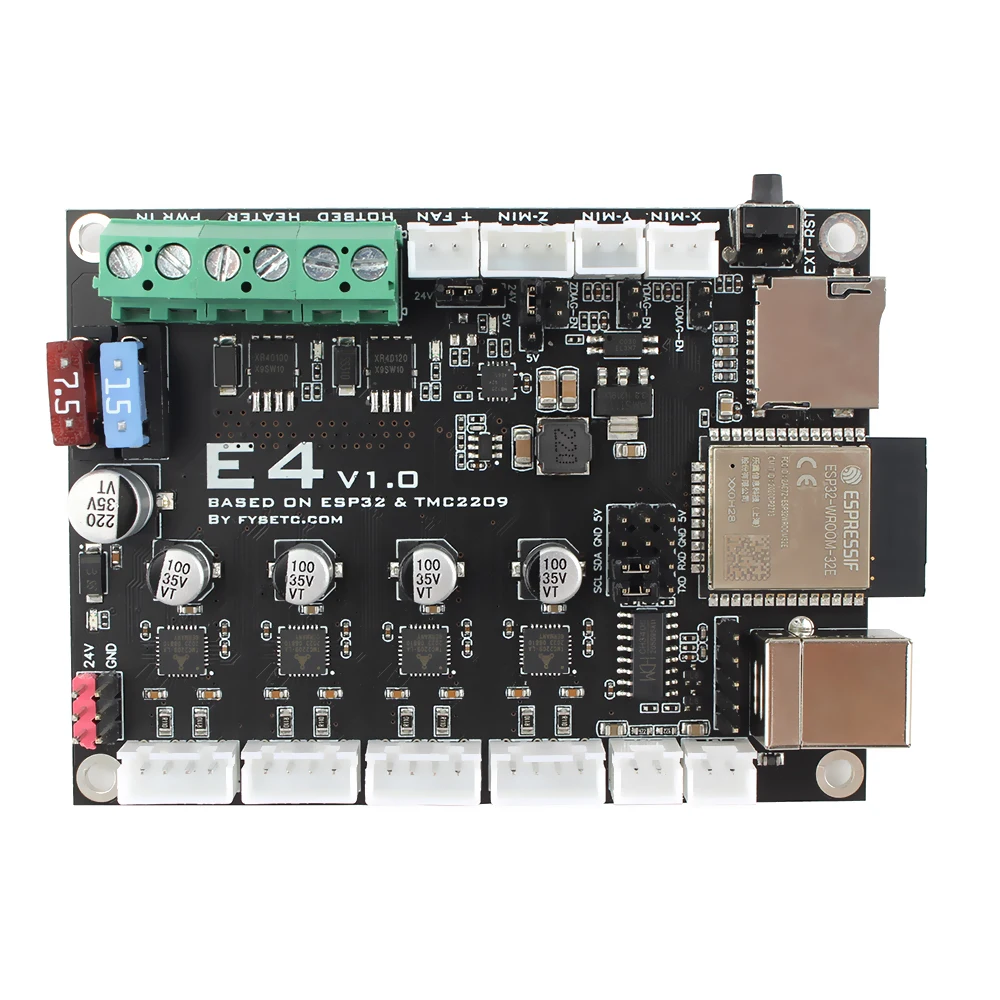

A placa e4 é uma placa de controle mínima da impressora 3d baseada no microcontrolador esp32 do espressif, com wi-fi e bluetooth incorporados. A velocidade do controlador é de até 240mhz, 16m flash.

Características

-Tamanho compacto: 90mm x 67mm -Nativo Wi-Fi apoio -12v a 24v fonte de alimentação de entrada, 3 saídas de potência e 3 5v saídas -4 * drives * tmc2209 drives * movimentações de passo: eixo x, y, z e e -Tomada de cartão tf a bordo -Ch340 para conexão serial usb de alta velocidade -X, y, e z min endstops; também suporta sensorless homing -Permite o uso de uma sonda z-axis, como um sensor indutivo, funcionando na tensão de alimentação de entrada (12v a 24v) ou 5v -Um ventilador controlável, você pode escolher a tensão de alimentação (12/24v) ou 5v tensão para ele -Conector xh2.54, firme e fácil de ligar -PCB: -Tinta matte preta, processo sem chumbo do pulverizador da lata -Alta qualidade, alta temperatura FR4-TG130 pcb

Por que precisa deste quadro

Se você quer ser capaz de controlar sua impressora 3d através de um navegador da web sem ter que comprar componentes extras como um raspberry pi para octoprint, esta placa é para você. Se você executar uma fazenda de impressão e quer ser capaz de iniciar impressões remotamente via wi-fi, esta placa é para você.

Native suporte Wi-Fi

Fysetc e4 é baseado no microcontrolador esp32, assim que o e4 suporta 802.11 b/g/n protocolos, e um garfo personalizado de firmware de marlin pode ser usado na placa para permitir que a placa seja controlada através de um navegador da web. Isto remove a necessidade para os controladores tradicionais do lcd que a maioria das outras placas usa. Também não há necessidade de conectar um raspberry pi para controlar a impressora através de uma interface web. A interface web é o popular esp3d webui, que funciona nativamente no garfo de marlin personalizado. A impressora pode então ser controlada através de qualquer navegador da web, seja um computador, telefone inteligente ou tablet. Por exemplo, você pode cortar o seu modelo 3d usando um software de corte em seu computador, em seguida, usar o navegador da web do seu computador para se conectar à impressora, envie o arquivo gcode fatiado para a impressora via wi-fi. Em seguida, usando o mesmo navegador da web, você pode dizer à impressora para começar a imprimir afastado.

Trinamic motoristas de passo

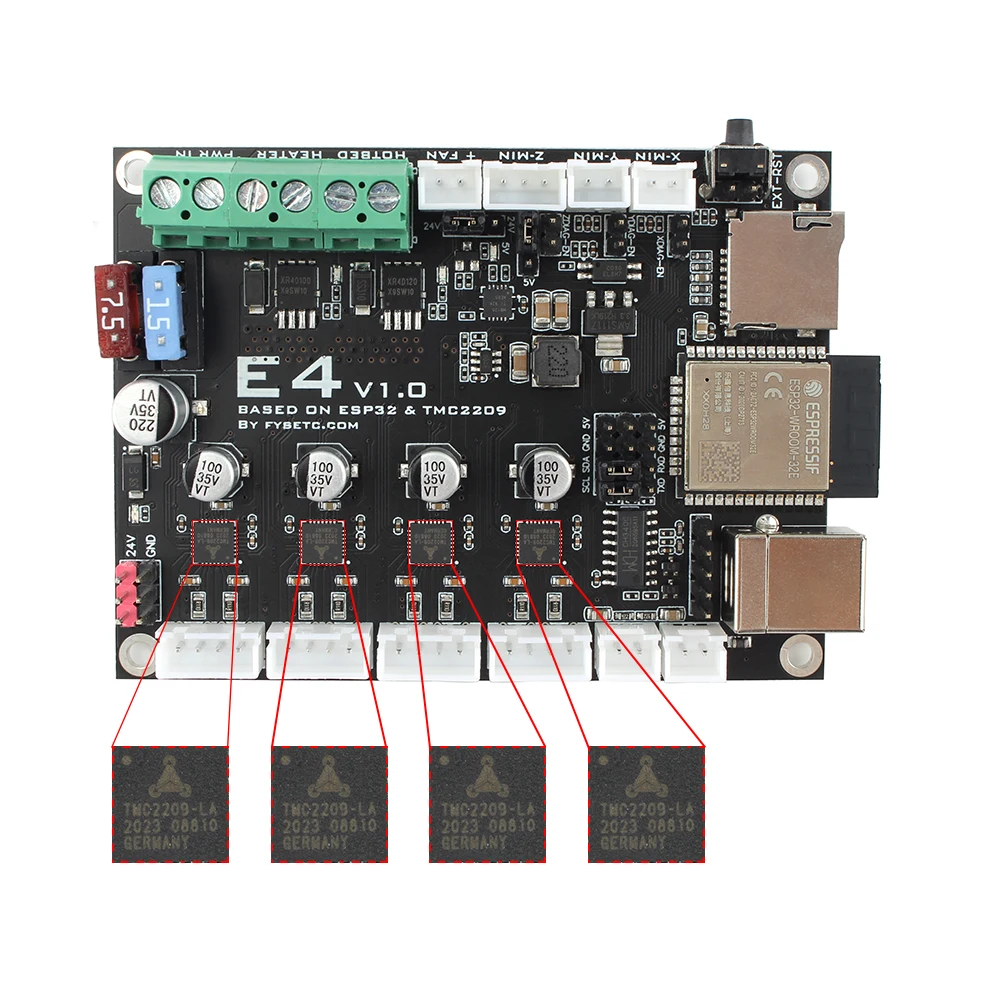

Fysetc e4 usar o mais recente, melhor passo drvier: tmc2209. 1. Ultra silencioso 2. boa dissipação de calor 3. corrente máxima até 2a 4. grande dissipador de calor, boa dissipação de calor 5. função sensorless-homing do apoio.

De alta tensão para sondas

Um problema comum ao usar sondas indutivas ou capativas é a tensão em que são alimentadas. Estas sondas são conectadas geralmente ao endstop z, que é alimentado diretamente pelo microcontrolador. Isto significa 5v ou 3.3v, mas estas sondas não são projetadas para tais tensões baixas. Em vez disso, eles são projetados geralmente para a operação em 6v ou mais. Usar uma tensão mais baixa para operar tais sondas reduz sua distância de detecção e, portanto, sua eficácia. O fysetc e4 tem um conector dedicado para tal uma sonda z que usa a tensão da fonte de alimentação para alimentar a sonda. Se você estiver usando 12v para a fonte de alimentação, a sonda estará funcionando em 12v e vice-versa para quando usar uma fonte de alimentação 24v. Isto permite que a sonda opere dentro de suas especificações, entregando distâncias ótimas da detecção.

Onboard ou Antena Externa

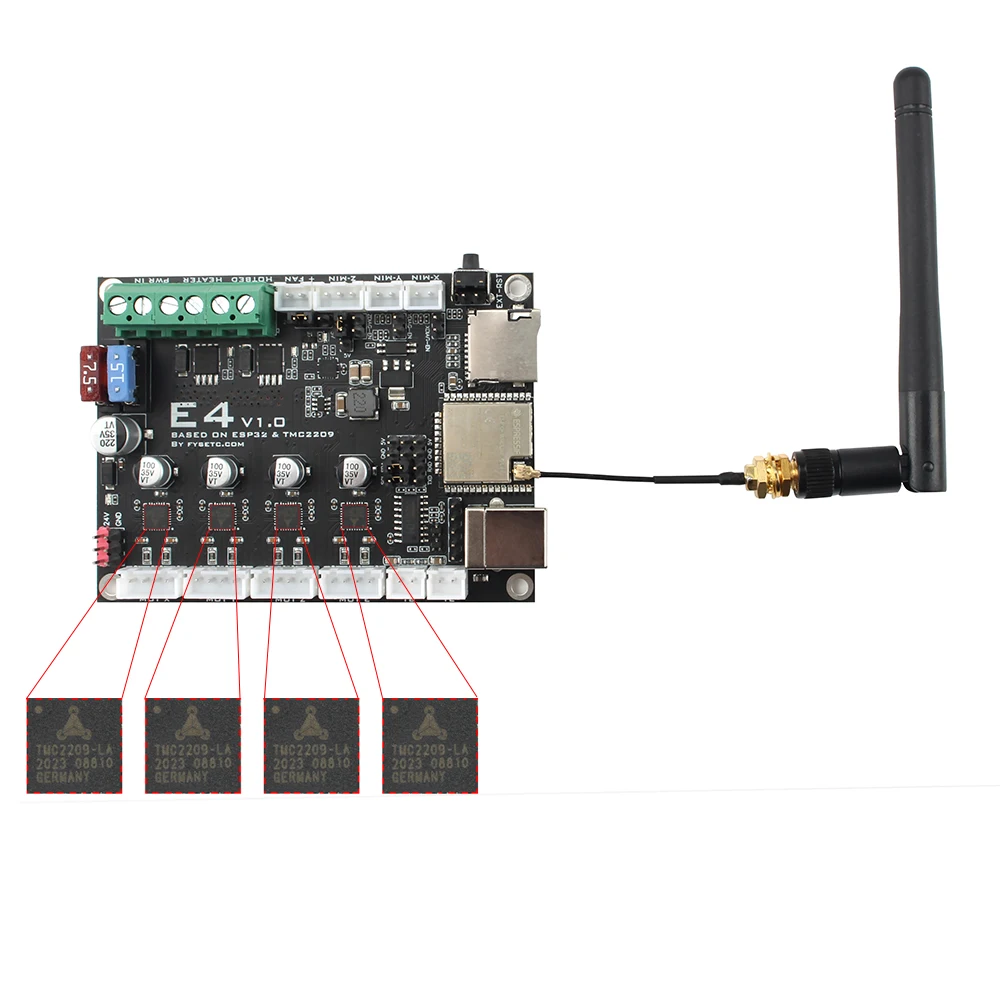

Existem duas versões da placa e4. Uma é que a antena do módulo wi-fi está a bordo. E o outro é um módulo wi-fi com uma antena externa. Esta opção lhe dá a escolha de que se você quiser instalar placa em uma caixa fechada, a antena externa pode evitar o problema do enfraquecimento do sinal wi-fi em um espaço confinado.

Hardware Reasources

Jumper de Introdução

Jumper de alimentação do ventilador

Ponte de alimentação z-probe

Sensorless homing permitir ponte

Sensorless homing permitir ponte

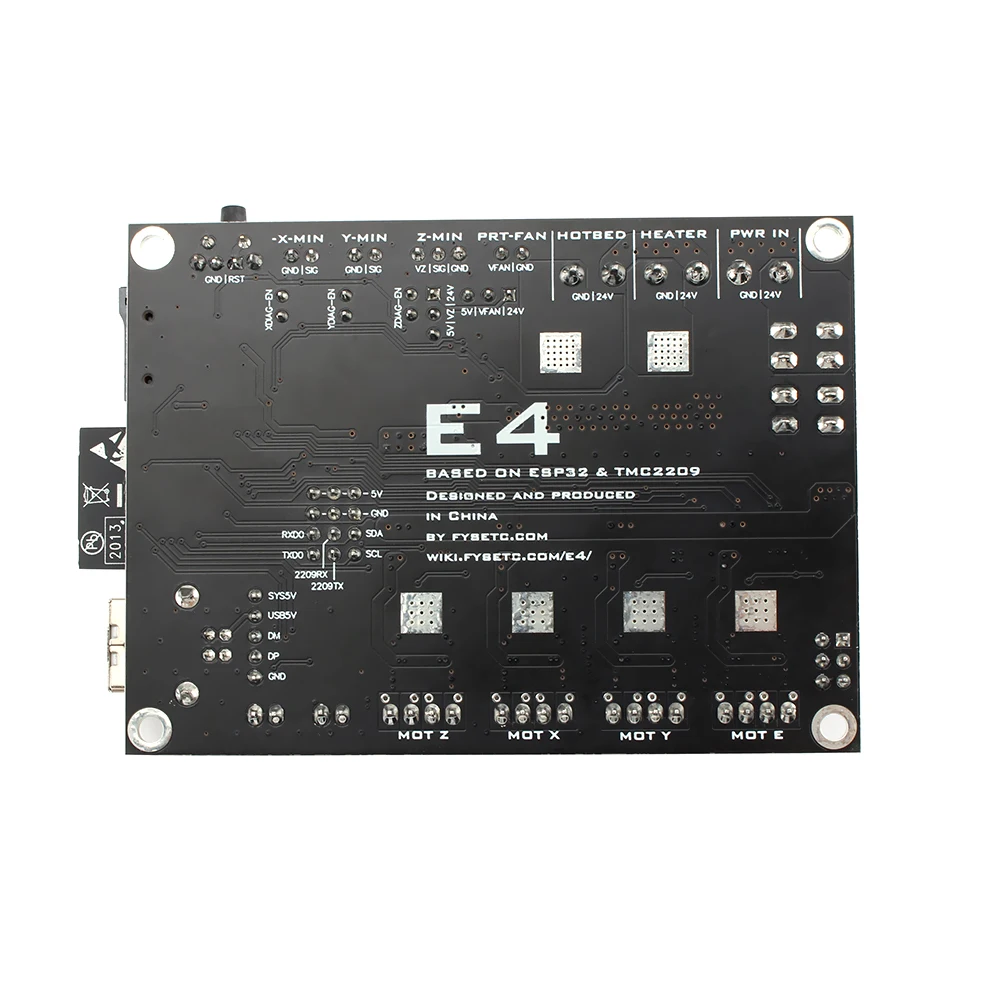

Definição de pinos

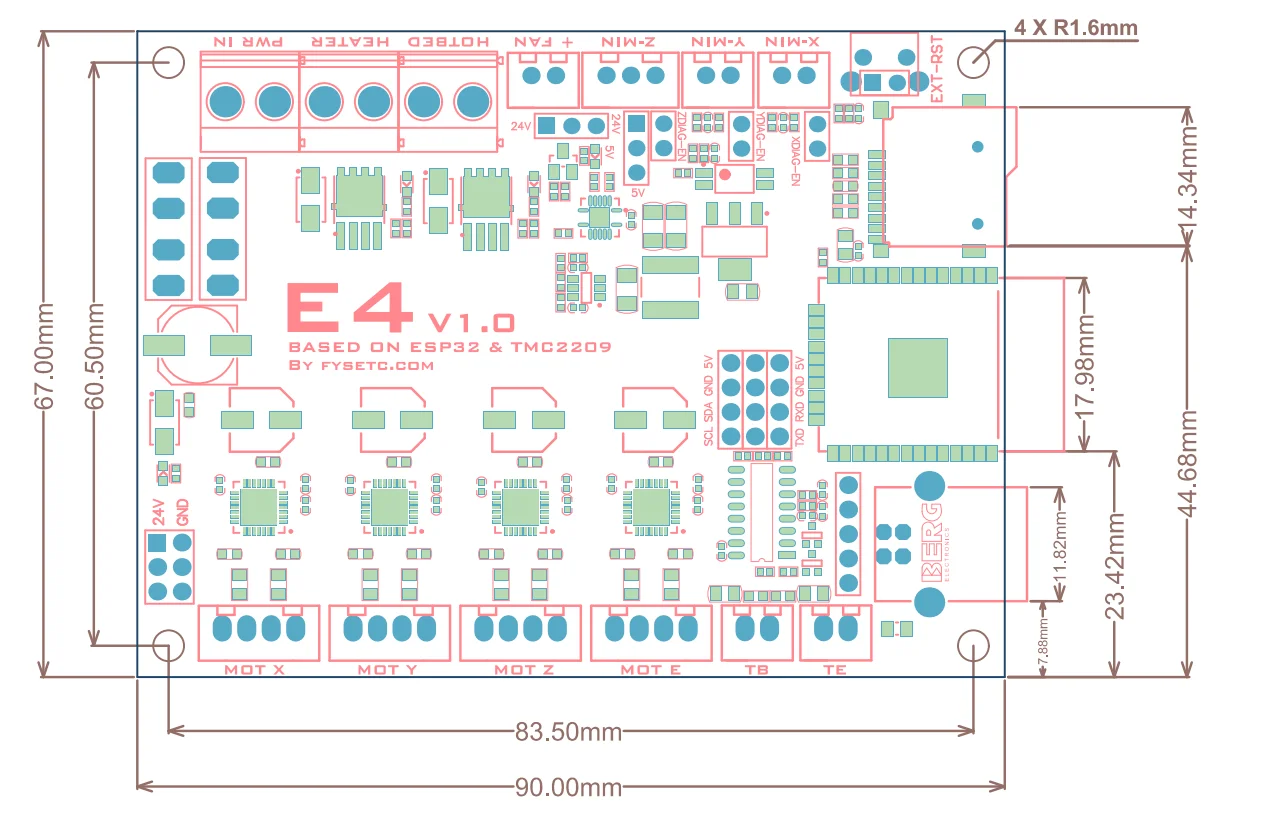

Dimensões

1. no Microcontrolador Esp32 de Espressif Wi-fi Embutido e Bluetooth – Número do Modelo : e4 Board

Firmware

O firmware da fábrica vem flashed com o garfo feito sob encomenda do marlin assim como a relação da web. Você pode obtê-lo em nosso [github](https://github.com/FYSETC/FYSETC-E4). Sempre você precisa modificá-lo base em sua configuração da máquina. Você pode seguir o nosso vídeo ou as seguintes etapas: 1. ligue a energia para o fysetc e4 e, em seguida, conecte seu computador, telefone inteligente ou tablet ao ssid “marlin_esp” (a senha padrão é “12345678”). 2. uma vez conectado, abra um navegador da web, e vá to192.168.0.1 “que irá carregar a interface da web esp3d. 3. vá para a guia “esp3d” e insira suas configurações wi-fi (ssid e senha). 4. redefinir o fysetc e4. Ele deve agora se conectar ao seu roteador. 5. conecte o cabo usb ao e4 e ao seu computador com 115200 baudrate e envie o comando serial “[esp111]” para obter o endereço ip e4. 6. use seu navegador da web e visite o endereço ip que você acabou de chegar para acessar a interface da web. 7. agora você pode atualizar o firmware. Baixe o garfo personalizado de [aqui] Https://github.com/FYSETC/FYSETC-E4/tree/main/firmware Edite configuration. h e configuration_adv.h para atender às suas necessidades, em seguida, compile. No platformio, você pode adicionar “upload_port = adderrs ip do seu e4” ao seu arquivo platformio.ini para permitir atualizações ota. Ou, depois que o firmware foi compilado, use a interface da web, vá para a guia “esp3d”, e há uma opção para atualização de firmware que permite até fazer upload do arquivo de firmware.bin.
