Placa Amplificadora de Potência com Módulo Lm3886 Placa de Amplificação de Potência Opa445 Placa de Desenvolvimento com Função de Alta Tensão

Destaques:

O LM3886TF é um novo tipo de circuito integrado de amplificador de áudio de alta potência introduzido pela NS Company nos Estados Unidos. O TF por trás dele é pacote totalmente isolado. Comparado com LM1875T, tem um poder maior. A potência média contínua máxima não distorcida pode atingir 68W na tensão nominal. Também tem uma função relativamente perfeita de proteção contra sobretensão e sobreaquecimento. A coisa mais valiosa é que ele tem a função de proteção contra sobretensão e sobreaquecimento. A função de resistência automática ao choque atual durante a comutação permite que o alto-falante trabalhe com segurança.

Lista do transporte do módulo LM3886

Módulo físico + diagrama esquemático PDF + suporte técnico pós-venda + embalagem eletrostática saco + espuma à prova de choque

Dicas:

(1) A interface do módulo de nossa loja é clara e o desempenho é estável. Por favor, realize a verificação funcional sob as condições experimentais correspondentes em conjunto com o diagrama esquemático fornecido pela nossa loja.

(2) Os parâmetros básicos deste módulo estão na página de detalhes, fornecendo informações em PDF das informações do módulo; documentos de engenharia não são fornecidos, por favor, seja claro para o comprador, se você tiver problemas operacionais, poderá consultar o atendimento ao cliente.

(3) os compradores, antes de usar o módulo, por favor leia a página de detalhes deste módulo para entender as restrições de alimentação e uso, para evitar danos ao módulo devido à operação inadequada.

(4) Nossos módulos são garantidos para fornecer parâmetros, funções e imagens reais do módulo; Todos os módulos serão enviados após inspeção e teste.

Entre em contato com o atendimento ao cliente após a compra, enviaremos as informações para sua caixa postal

Parâmetros do módulo

Modelo do módulo: LM3886

Tipo do módulo: amplificador de baixa frequência

Formulário do sinal da entrada: único-terminado

Tensão de entrada: 2Vpp (MAX); geralmente dentro da fonte de alimentação

Módulo entrada impedância: 10K ohm

Tensão de alimentação do módulo: ± 9V ~ ± 35V

Fonte do módulo atual: ± 7A; a grande saída atual exige a grande fonte atual

Módulo saída impedância: baixa impedância

Tensão de saída: 66Vpp (MAX); sob alimentação 40V positiva e negativa

Saída atual: 7A (MAX)

Potência: 68W (MAX)

Ganho do módulo:4 ~ 44x ajustável; Ajuste do potenciômetro, diminuição no sentido horário, aumento anti-horário

Entrada offset tensão: 1mV (MAX)

Deslocamento da entrada: 2uV / ? (MAX)

Entrada polarização atual: 125nA (MAX)

Tensão de entrada: 35nV vHz (1KHz)

Peso do módulo: 150g

Proteção do módulo: nenhum; nenhuma proteção reversa da conexão, proteção atual ilimitada

Peso do módulo: 150g

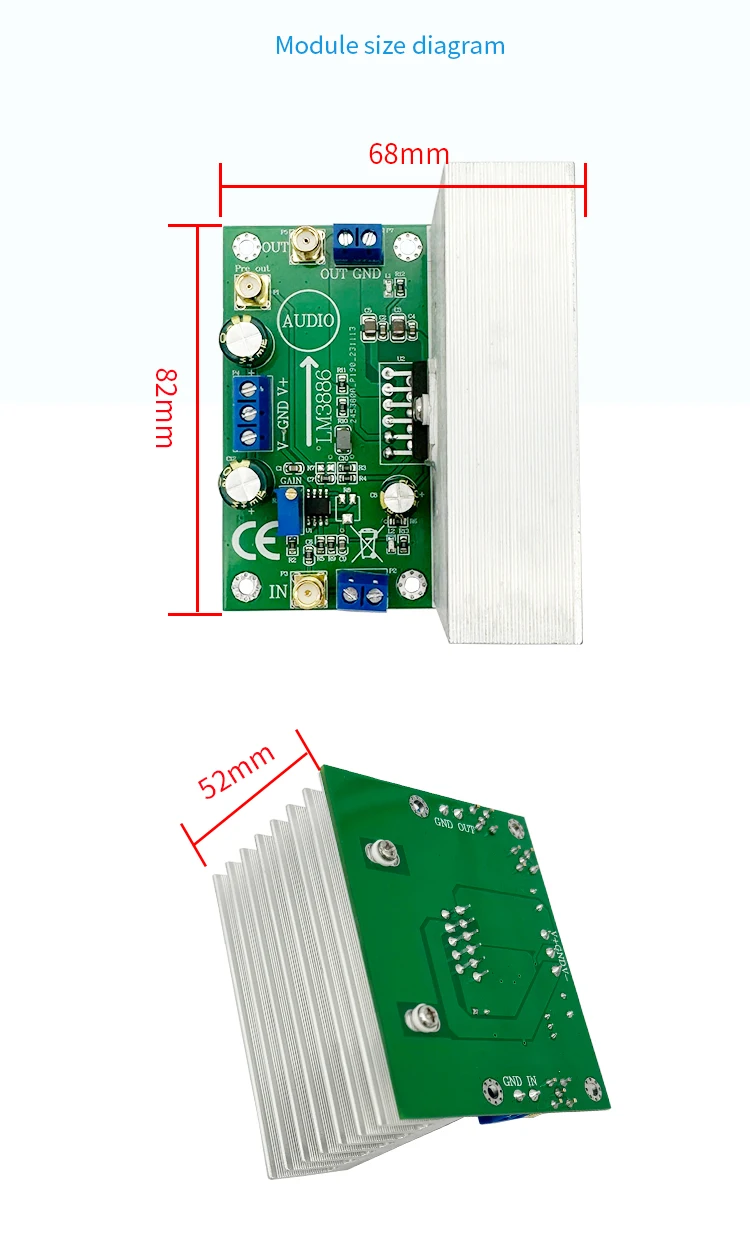

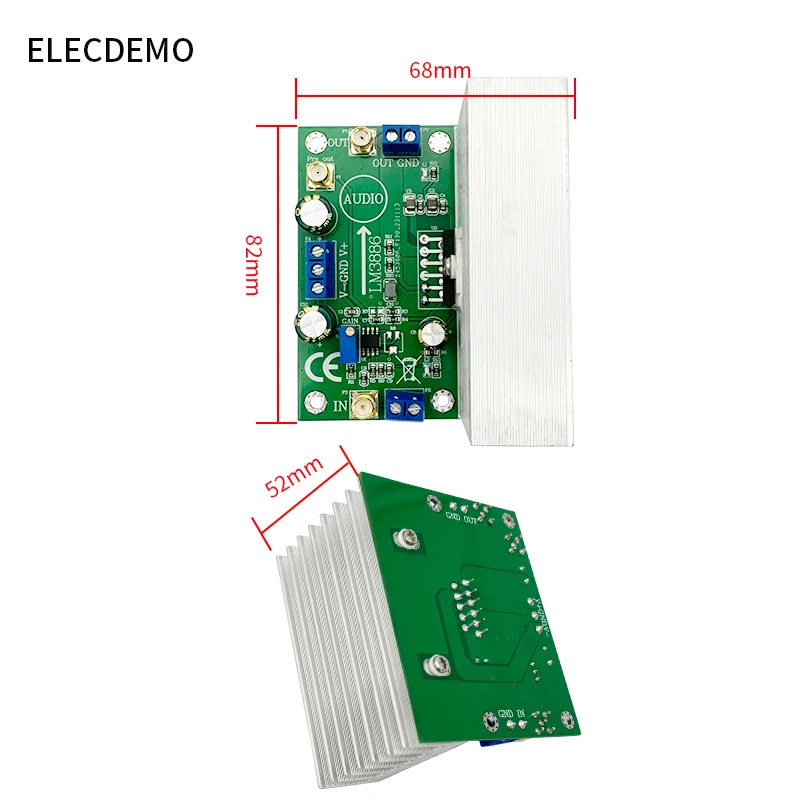

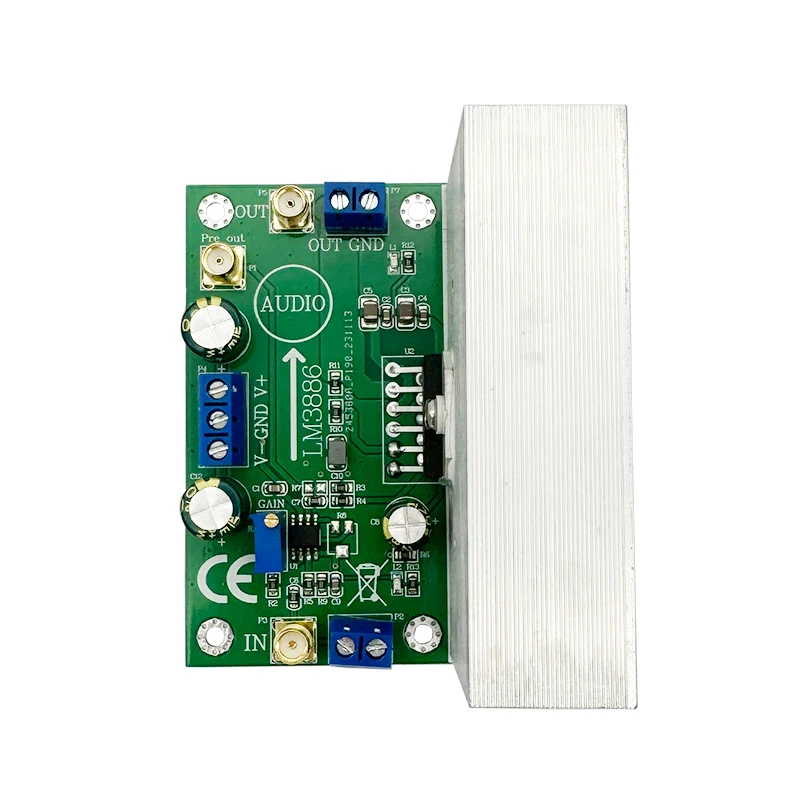

Especificações do módulo: 68*82*52mm; comprimento * largura * altura-tamanho do PWB

Aquecimento do módulo: com dissipador de calor; refrigerar forçado do ar é exigido na corrente alta

Fatores do aquecimento do módulo: a tensão da entrada e saída é demasiado grande ou o módulo é danificado

Temperatura de trabalho do módulo: -40 ?-+ 75 ?; categoria industrial

Características do módulo: poder positivo e negativo LED indicação

Aplicações: amplificação pequena do sinal, amplificador audio do sinal, movimentação do motor, amplificador servo, etc.

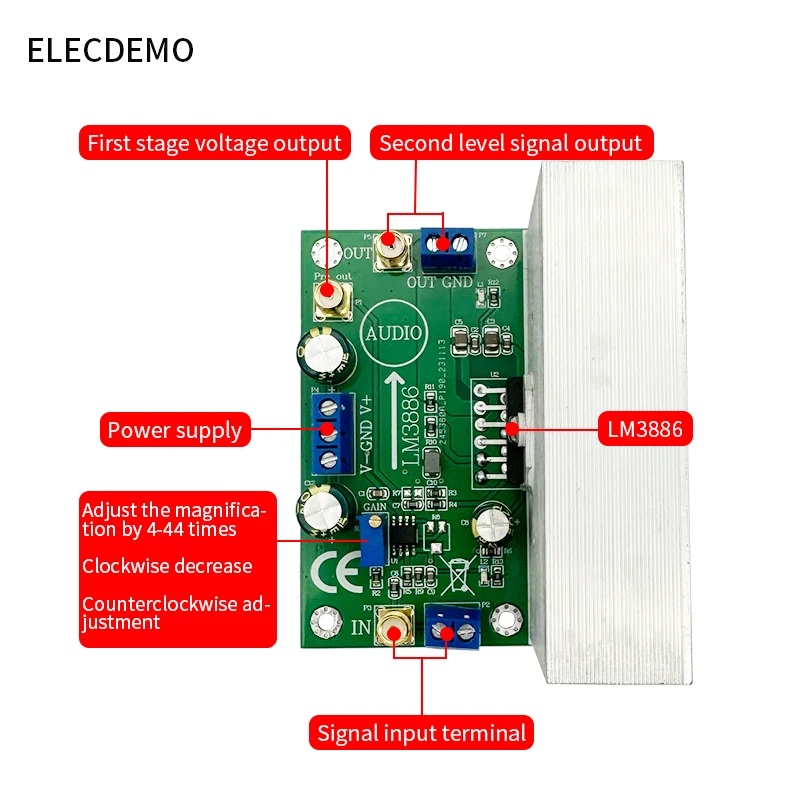

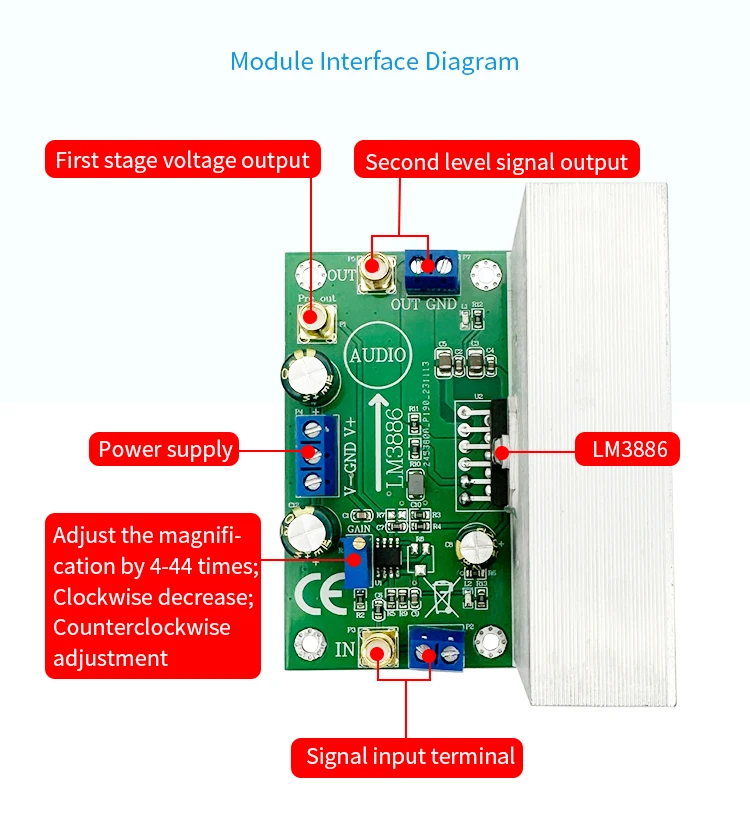

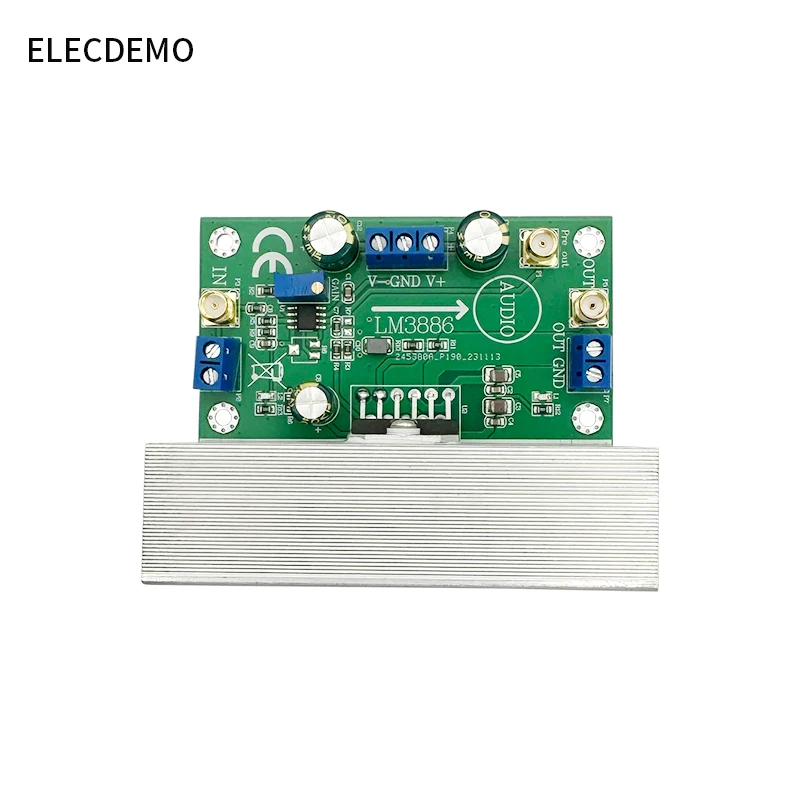

Tipo da relação do módulo: Entrada e saída do sinal do SMA, suporte azul do fio do cartão do poder 5,08

Descrição do módulo

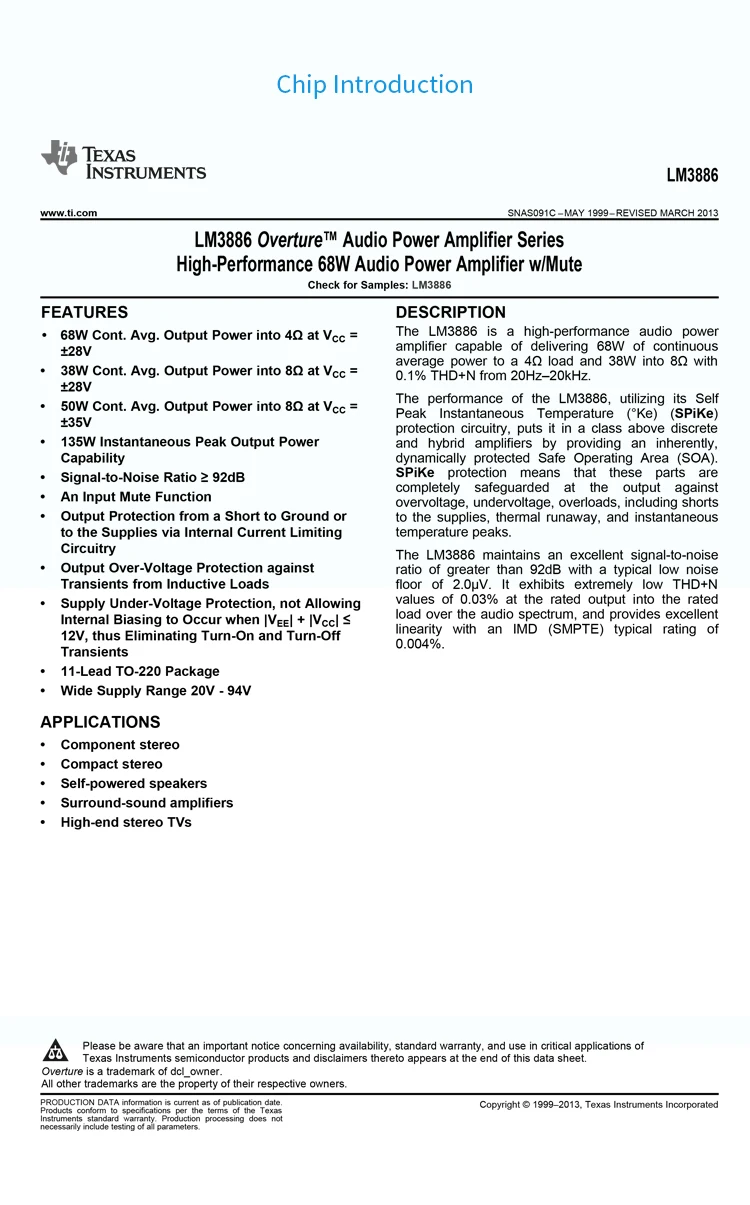

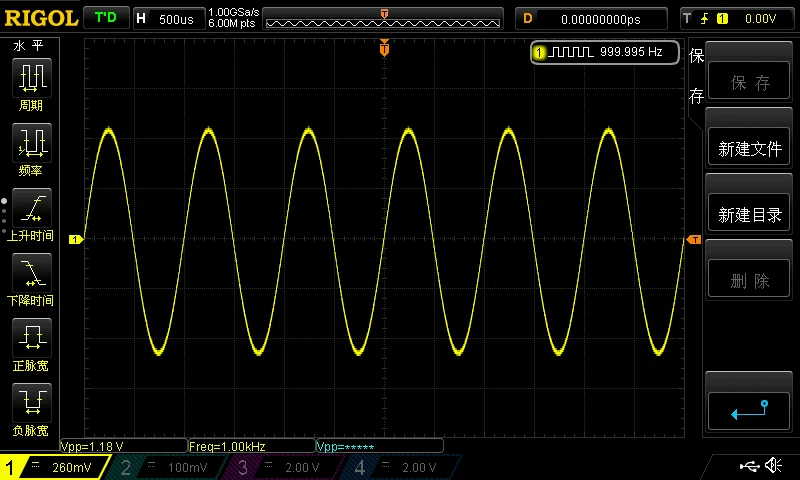

LM3886 é um amplificador de potência de áudio de alto desempenho que pode fornecer 68W de potência média contínua 0 a uma carga de 4 ohms a 0,1% THD de 20Hz-20kHz; e forneça 38W do poder a 8 ohms.

O desempenho do LM3886 utiliza seu circuito instantâneo de proteção de temperatura de pico automático; fornece uma área operacional segura com proteção dinâmica inerente, tornando-o um passo acima dos amplificadores discretos e híbridos. A saída é totalmente protegida contra sobretensão, subtensão e sobrecarga, incluindo shorts de energia, fuga térmica e picos de temperatura instantâneos.

O LM3886 mantém uma excelente relação sinal-ruído, maior que 92dB; um piso típico de baixo ruído é 2.0uV. No espectro de áudio, tem um valor THD + N muito baixo de 0,03% na saída nominal sob a carga nominal, e tem excelente linearidade. Apropriado para a movimentação motorizada do orador, a movimentação do transformador e o amplificador audio. Também pode amplificar ondas triangulares, ondas senoidais e ondas quadradas.

1. Audiovisual Caseiro

2. Amplificadores para Home Theaters

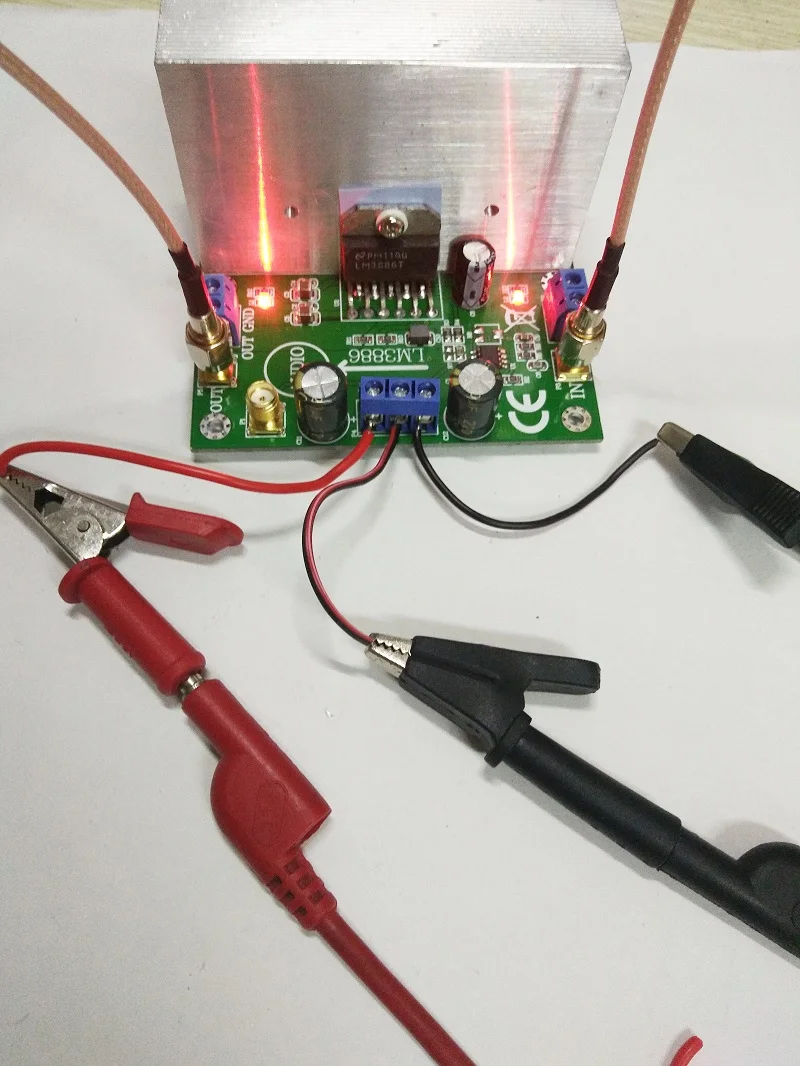

Precauções para usar o módulo

(1) O consumo de energia do módulo é grande e a fonte de alimentação precisa ter uma certa margem. Recomenda-se usar uma fonte de alimentação com uma capacidade de acionamento atual maior que o dobro da corrente de saída. O módulo só pode ser alimentado por fontes de alimentação duplas.

(2) A fim de evitar interferências desnecessárias, recomenda-se usar uma fonte de alimentação linear, a fonte de alimentação não pode exceder 42V.

(3) Recomenda-se usar o cabo SMA para BNC para observar diretamente o sinal de saída para o sinal de saída. Mau contato ou má qualidade fios podem causar atenuação do sinal ou ruído excessivo.

(4) A porta SMA não está disponível para saída de energia; um bloco de terminais azul deve ser usado. A porta SMA é para observar o sinal e não deve dominar.

(5) Devido ao grande consumo de energia e geração de calor, preste atenção à ventilação e dissipação de calor para trabalhos de longo prazo e adicione ventiladores para fortalecer a dissipação de calor, se necessário.

(6) Como o módulo possui uma ampliação fixa e nenhum circuito de proteção externa, recomenda-se confirmar a potência de saída e a amplitude antes do carregamento para evitar danos ao módulo.

3. Placa de Amplificação de Potência Opa445 Placa

4. Eletrônicos

5. Placa Amplificadora de Potência com Módulo Placa de Amplificação de Potência Placa de Desenvolvimento com Função de Alta Tensão

Perguntas frequentes

Q: A ampliação é fixa Como se ajustar

A: A ampliação padrão do módulo é de 44 vezes. Se você precisar ajustar a ampliação, você só pode substituir o resistor na placa. O pacote da resistência é 0805. A fórmula do cálculo é dada nos detalhes do parâmetro.

Q: Pode o módulo conduzir diretamente a bobina

R: O módulo pode acionar a bobina, mas a resistência interna da bobina é necessária para ser maior que 4 ohms. Se for inferior a 4 ohms, é necessária uma resistência de potência em série, caso contrário o módulo pode ser danificado.

Q: Pode o módulo amplificar a onda quadrada ou o pulso Qual a largura de banda do módulo

A: O módulo pode amplificar ondas quadradas de baixa frequência ou pulsos. Por ser um amplificador de áudio, a largura de banda total não é alta. Sinais dentro 100K podem ser amplificados. O módulo é compatível com entrada DC.

Q: Pode o módulo ser ampliado 1: 1 Apenas amplificar a corrente

A: O módulo pode suportar 1: 1 amplificação, você precisa modificar a ampliação da configuração de resistência você mesmo. Não é recomendado configurar diretamente o modo de acompanhamento op-amp, que é fácil de auto-excitação. Recomenda-se mudar para atenuação de resistência primeiro e depois amplificação de operação; o ganho é de 1 lata.

Q: Por que a saída de onda senoidal é onda quadrada Qual a corrente de saída Qual a potência de saída

R: De um modo geral, o sinal de entrada é muito grande e o amplificador operacional é amplificado para a distorção de corte, que é a onda quadrada, ou a tensão de alimentação não é suficiente. Pode reduzir o sinal de entrada e aumentar a tensão para resolver. A corrente de saída do módulo é determinada pela tensão de saída e pela carga. I = Uout / R. Similarmente, a potência de saída P = U * I também é determinada pela tensão de saída e pela resistência da carga. Quando alta potência é entrada, graxa dissipação de calor e resfriamento a ar podem ser adicionados.

P: Posso usar o segundo nível diretamente em vez do primeiro nível

R: Você pode ir diretamente para o segundo estágio, mas precisa remover o chip do primeiro estágio e, em seguida, inserir o sinal do OUT1. Caso contrário, o chip de primeiro nível afetará a entrada do sinal.
