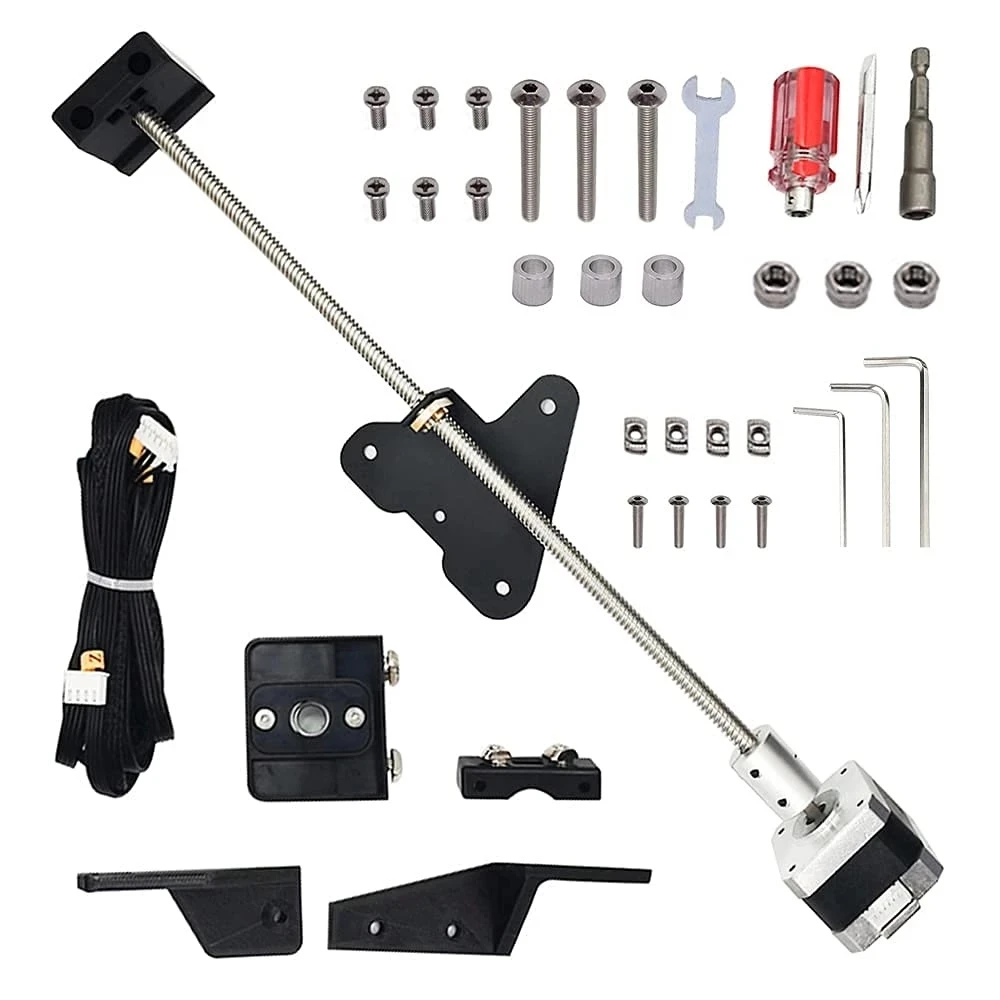

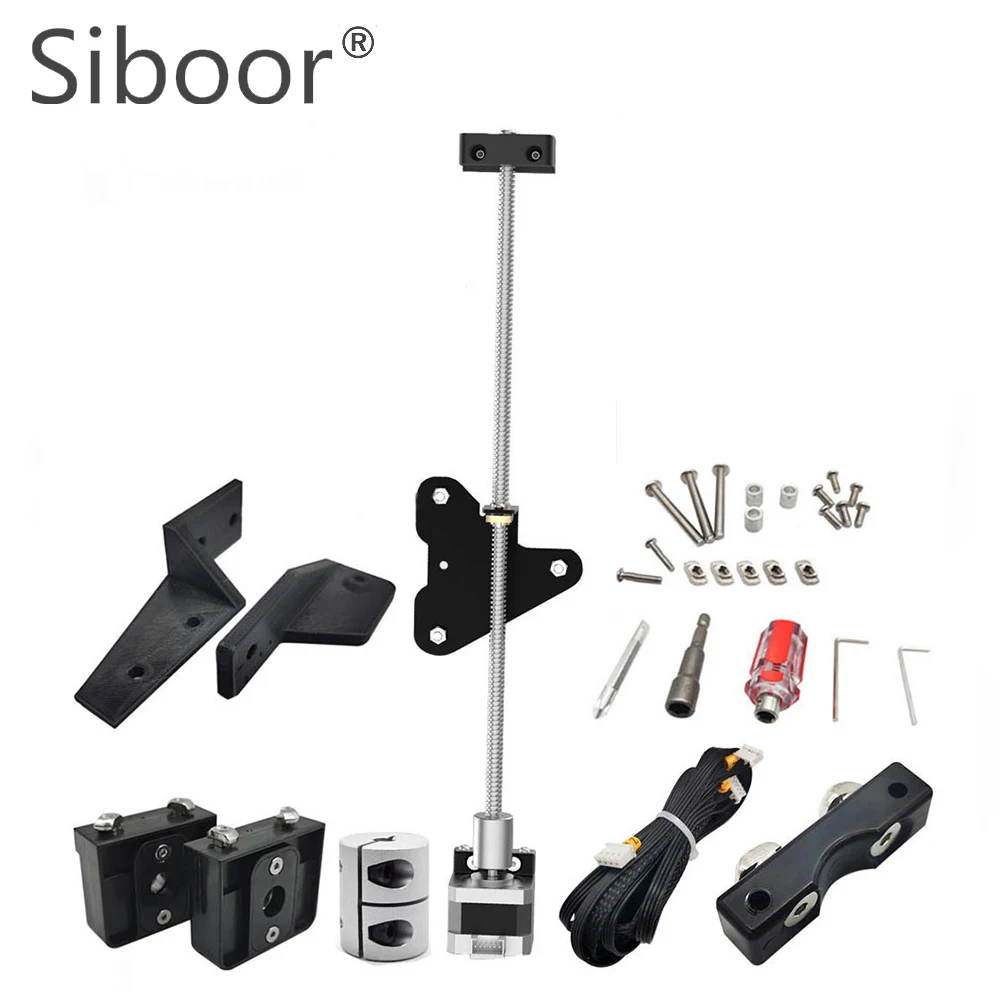

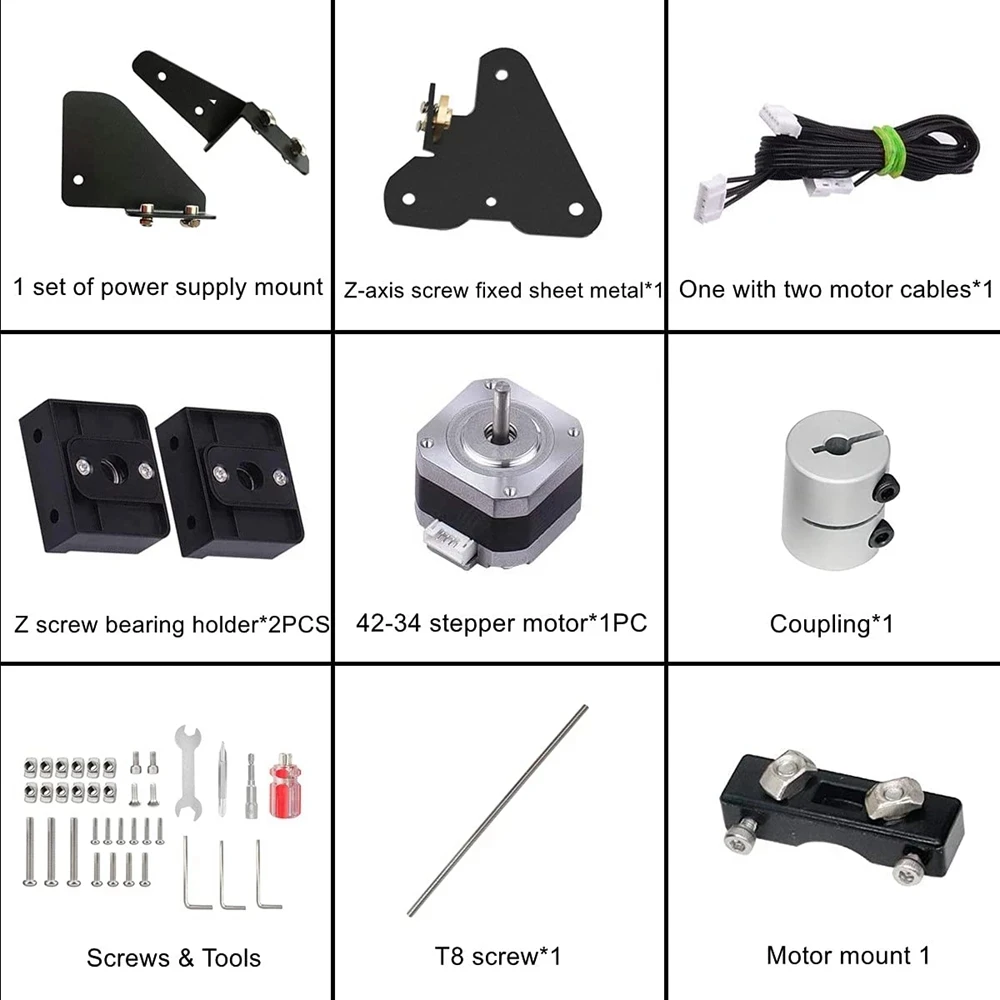

Parafuso de avanço Jogos Duplos t8 da Elevação da Linha Central de z com o Motor Deslizante do Parafuso de Ligação para o Ender de Creality Ender Pro Ender v2 3d Impressora Parte a Linha Central de z os

Características:

1. os Jogos Duplos t8 da Elevação da – Nodelo Ref. 3: : For Aquila i3

2. Toys & Sports – Nodelo Ref. 2: : For Creality Ender v2

3. Beauty & Health – Nodelo Ref. 1: : For Creality Ender 3 3s Pro

4. Phones & Accessories – Número do Modelo : Dual z Axis Lead Screw Upgrade Kit

5. Deslizante do Parafuso de Ligação para o – tipo de Item : Parafuso de Avanço

6. os Jogos Duplos t8 da Elevação da – Origem : cn Origem

7. Toys & Sports – Nome da Marca : Siboor

8. Beauty & Health – Nodelo Ref. 4: : Dual Z-axis Fastener

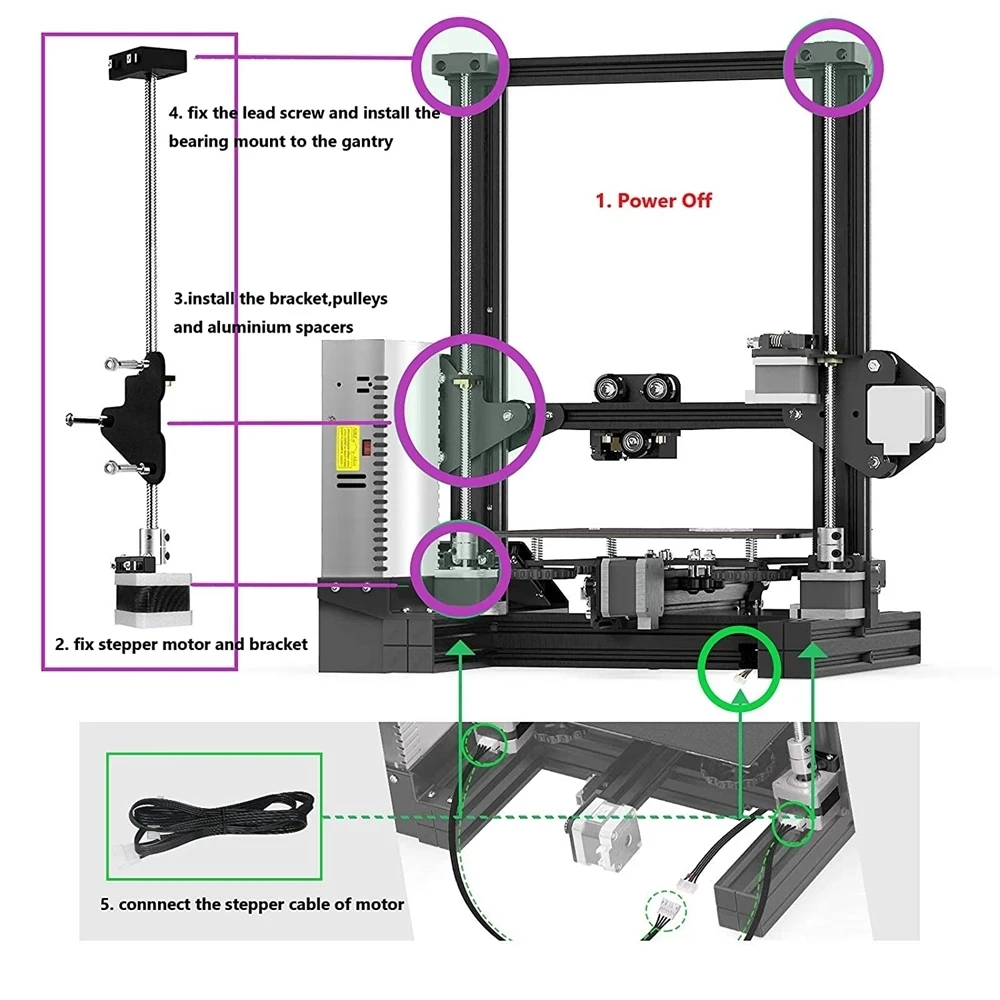

Etapa de instalação:

1) desligue a impressora, desligue o cabo de alimentação, depois use uma chave sextavada para soltar os dois parafusos que fixam a fonte de alimentação e, em seguida, remova a fonte de alimentação.

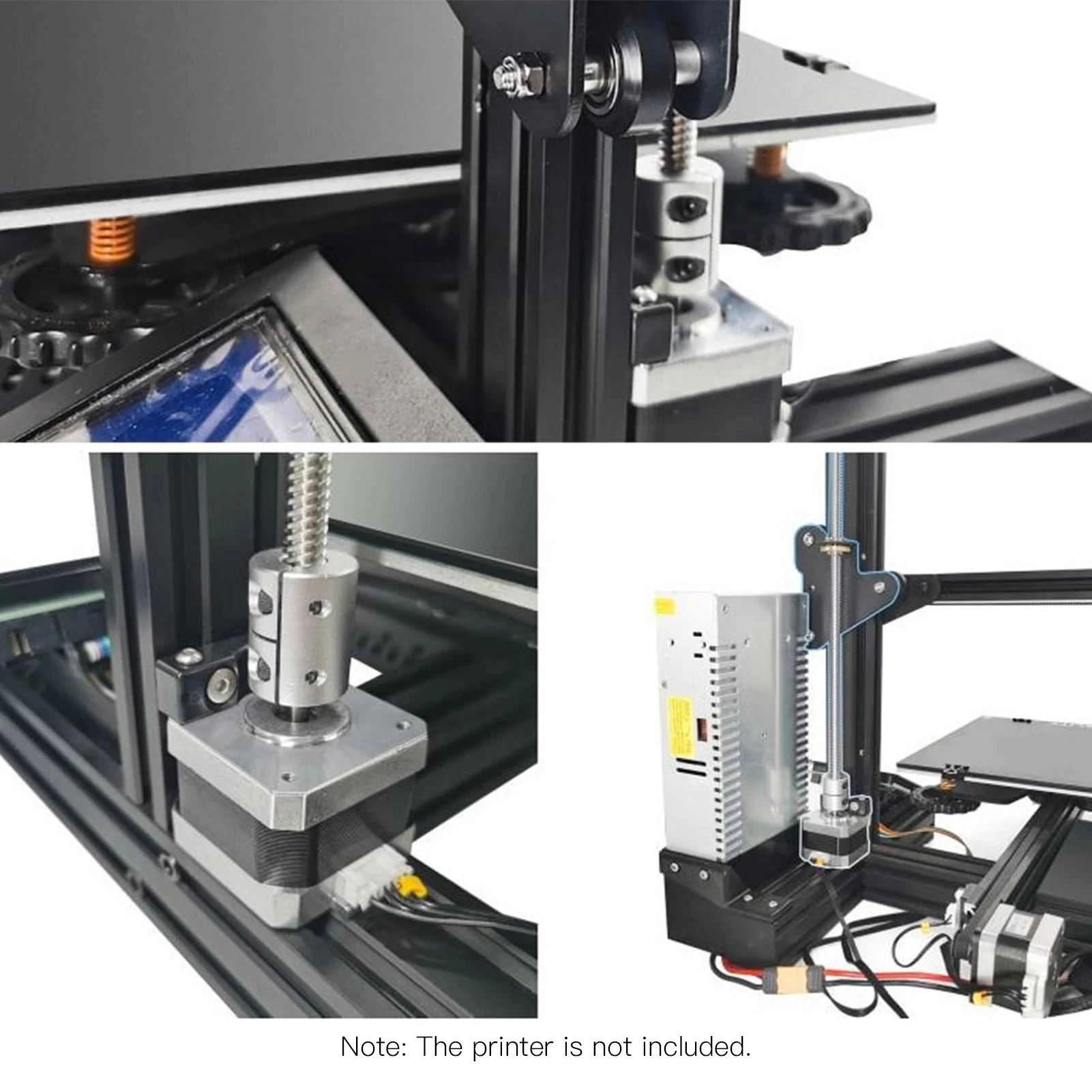

2) instale o acoplador no motor deslizante e aperte os parafusos. Use os parafusos do soquete do hexágono e o suporte do motor da z-linha central para fixar o motor no perfil de alumínio.

3) remova todos os parafusos da polia de chapa metálica no lado direito da linha central x.

4) fixe a chapa metálica z-axis com parafusos longos e instale-o na chapa metálica à direita da x-axis. Aparafusar o parafuso t8 na porca do acoplador e apertar o parafuso do acoplador.

5) instale o cabo deslizante duplo de z à placa-mãe e conecte dois motores de z.

6) instale o parafuso phillips e a porca do barco no suporte da fonte de alimentação para instalar a fonte de alimentação.

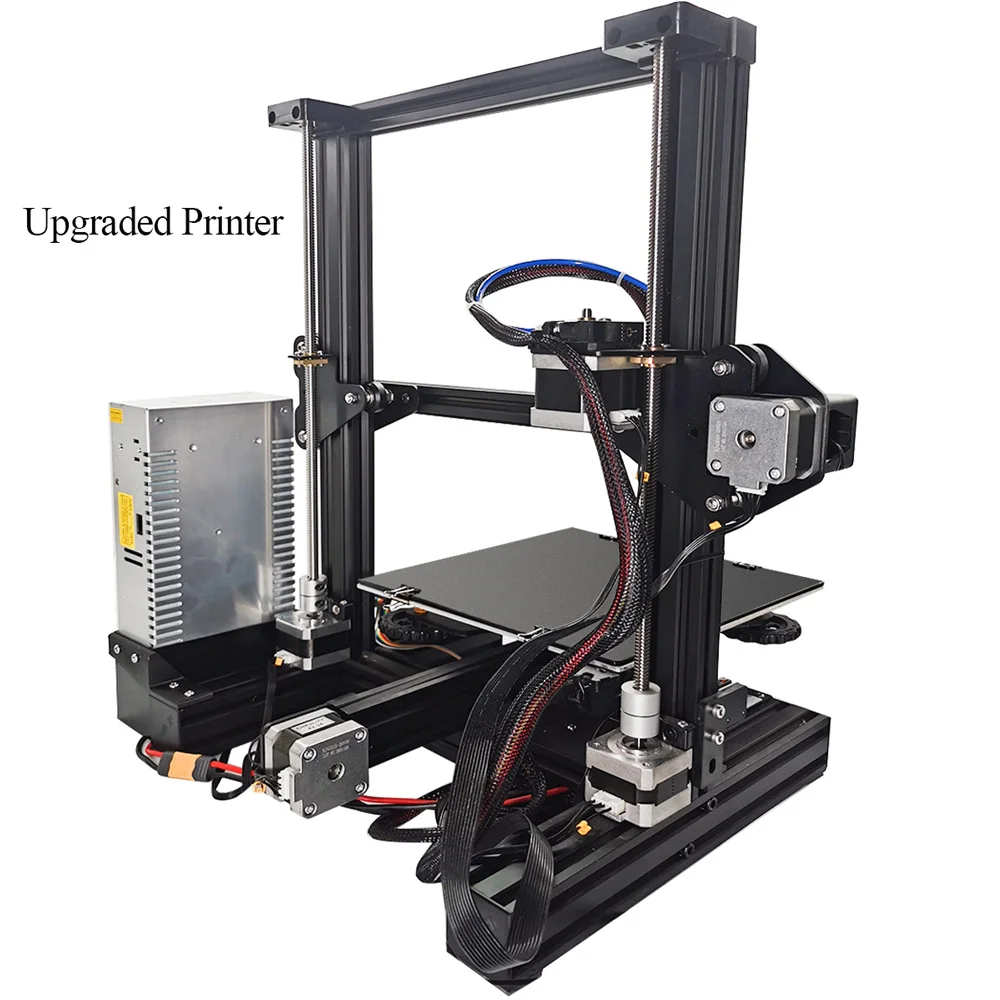

7) coloque o guia de rolamento de parafuso de chumbo nos lados esquerdo e direito do perfil de alumínio da x-axis e deixe o z-eixo subir à posição mais alta. Se um lado estiver desigual, gire o acoplador correspondente no sentido horário.

8) instale o guia de rolamento de parafuso de chumbo e aperte os parafusos, prestando atenção à posição de alinhamento da base de montagem.
