Oficial Programável Power Supply Module 13.2 M5stack

Descrição

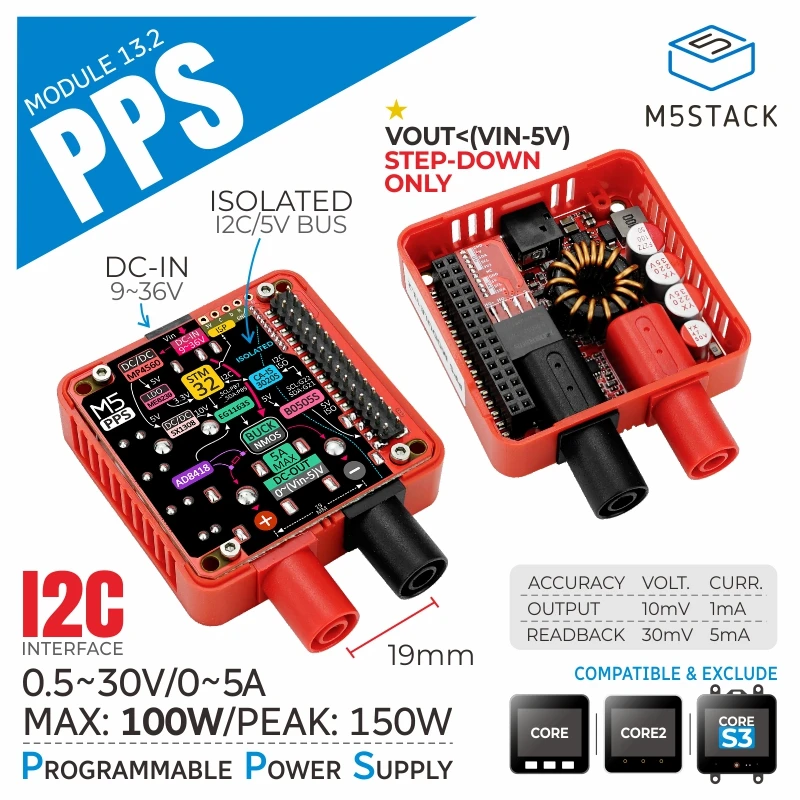

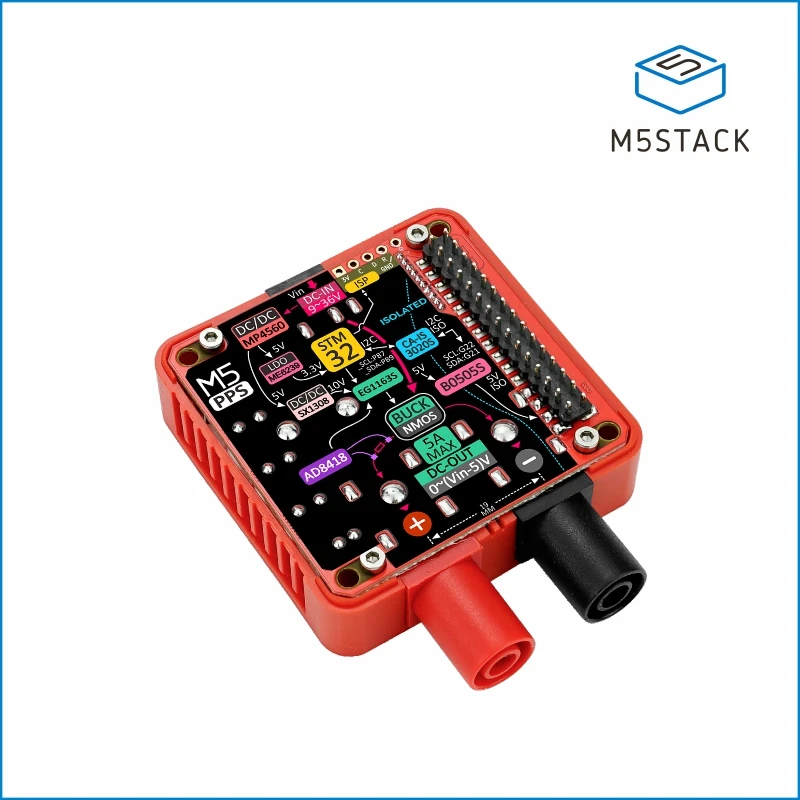

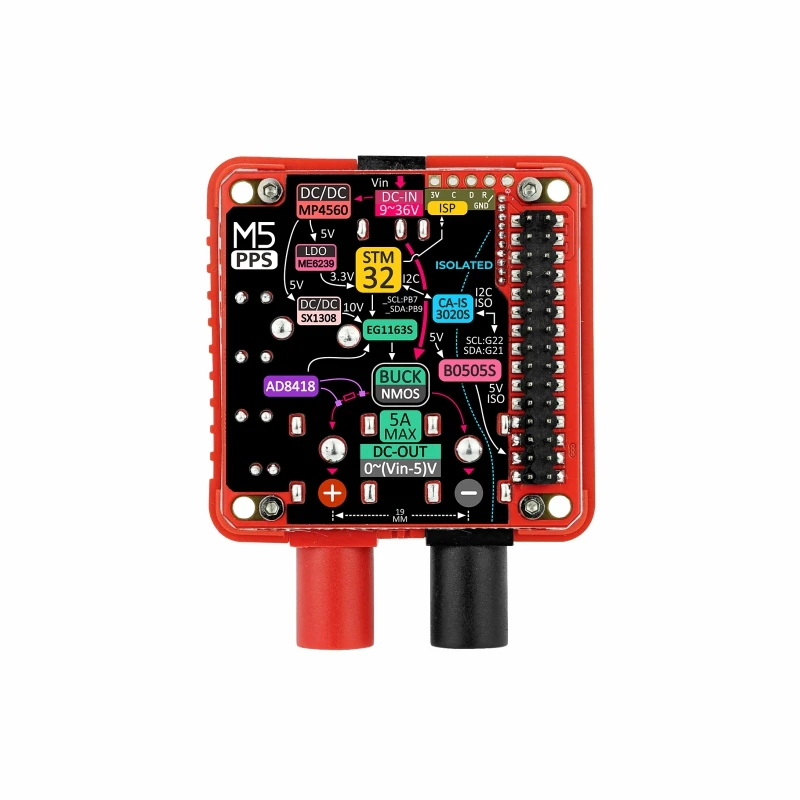

Módulo PPS 13.2É um módulo de alimentação programável. Este módulo emprega a tecnologia STEP-DOWN buck, suporta uma ampla tensão de entrada DC 9-36V e integra um processador de controle STM32 e amplificador de corrente AD8418 de alta resolução. Através do controle de circuito fechado de alta precisão, atinge uma potência de saída nominal de 100W (pico 150W) com saída de corrente e tensão de alta precisão, capaz de fornecer 0,5 ~ 30V/0 ~ 5A, com uma precisão de leitura de ± 30mV/5mA. Além disso, o módulo incorpora chips de isolamento CA-IS3020S e B0505S-1WR3, fornecendo isolamento elétrico para a fonte de alimentação e o barramento de comunicação. A interface de saída usa soquetes banana plug padrão de 4MM, com um espaçamento polo positivo e negativo de 19mm. Cada módulo é calibrado para precisão completa antes de sair da fábrica, e os usuários precisarão comprar separadamente um adaptador de energia CC compatível. Este módulo é adequado para uso em experimentos de pesquisa científica, automação industrial, desenvolvimento de sistemas embarcados e projetos DIY que exigem uma fonte de alimentação ajustável.

A saída máxima depende da capacidade de saída da fonte de alimentação CC de entrada.

Características

• DC 9-36V tensão larga entrada, saída 0.5 ~ 30V/0 ~ 5A

• Alta precisão nominal potência de saída 100W (pico 150W)

• Com desempenho elétrico segurança isolamento

• Tomada banana padrão 4mm, espaçamento eletrodo positivo e negativo 19mm

• Funciona com host série Core/Core2/CoreS3

Inclui

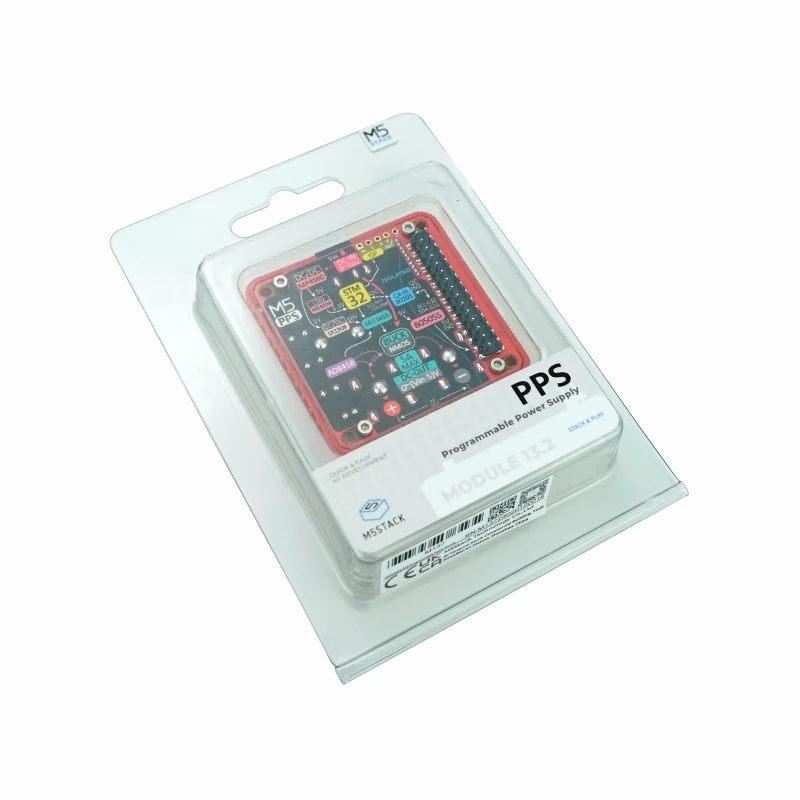

• 1x Módulo13.2-PPS

Aplicações

• Experiência científica

• Automação na indústria

• Desenvolvimento do sistema incorporado

• Poder ajustável fornecimento projeto DIY

Especificação

Esquema

PinMap

Tamanho do módulo

Protocolo
