Oficial Kmeter Unidade de Isolamento com Sensor de Temperatura Termopar Max31855 M5stack

Descrição descrição:

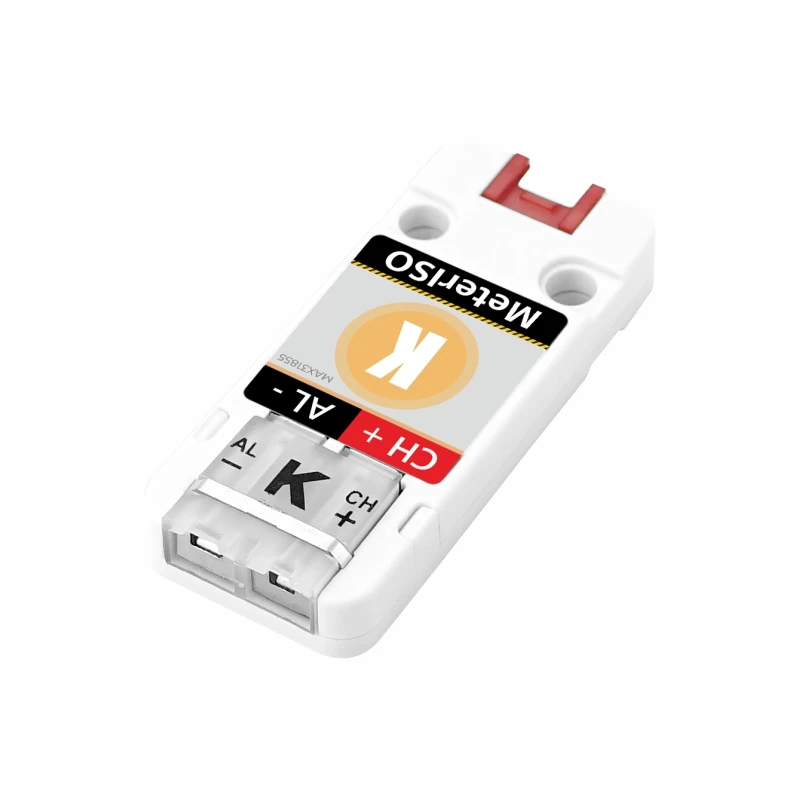

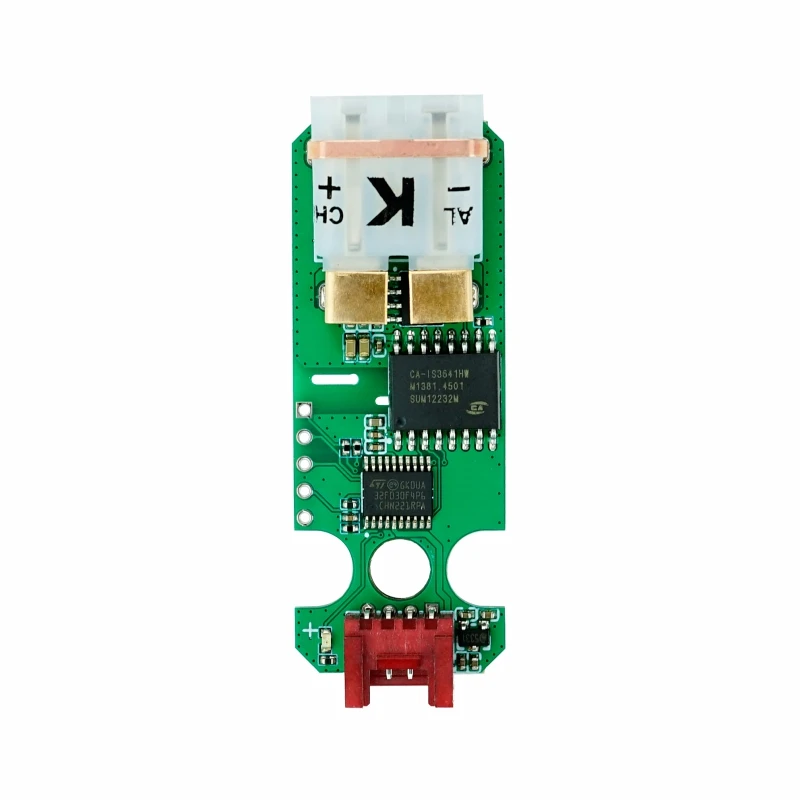

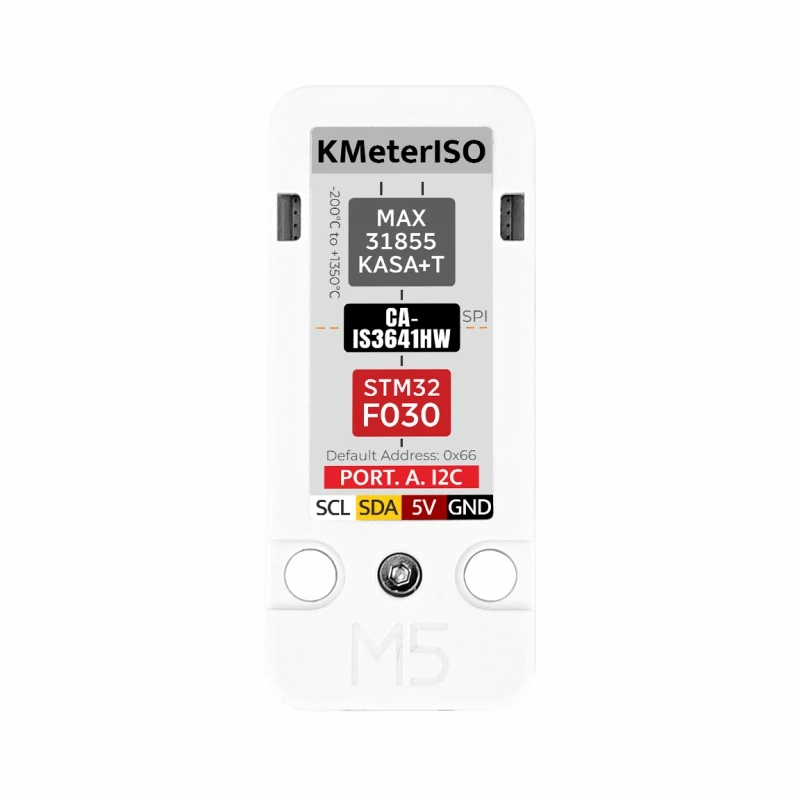

Unidade kmeterisoÉ uma unidade integrada do sensor do par termoelétrico do tipo k que integre as funções de “aquisição + isolamento + comunicação”, usandoStm32f030 + max31855kasa + tEsquema da microplaqueta da conversão de 14bit termopar digital para conseguir a aquisição e a conversão da temperatura da elevada precisão, mcu usando stm32f030 para realizar a aquisição de dados e a relação de comunicação i2c, usandoCA-IS3641HWComo isolador de sinal. A unidade apoia o acesso às sondas do par termoelétrico com uma escala da medida de-200 °c a 1350 °cE adota um padrão universal k-tipo interface plana, que é conveniente para a substituição subsequente de diferentes sondas de medição para combinar com diferentes necessidades. Este módulo é amplamente utilizado emCenários de aplicação tais como coleta de temperatura, controle e monitoramento em automação industrial, instrumentação, potência e elétrica, tratamento térmico e outros campos…

Características características:

• Stm32f030, braço de alto desempenho Cortex-M0 core, suporta atualizações de firmware i2c

• Max31855kasa + t: (14bit adc, resolução de 0.25 °c, accuracy 2% de precisão)

• Tipos suportados da ponta de prova: tipo k-apoia a escala de medição da ponta de prova do acesso de-200 °c a 1350 °c

• Interface de comunicação i2c addr: 0x66

• Sinal isulate o CA-IS3641HW isola sinais de entrada e saída para melhorar a estabilidade, segurança e confiabilidade.

• Plataformas de programação suportadas: arduino, uiflow

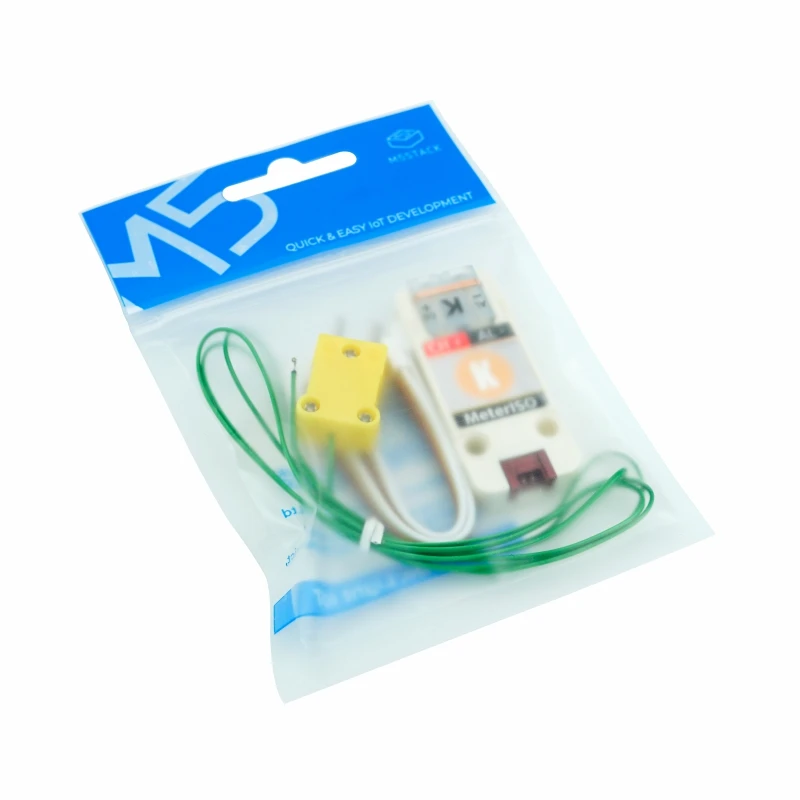

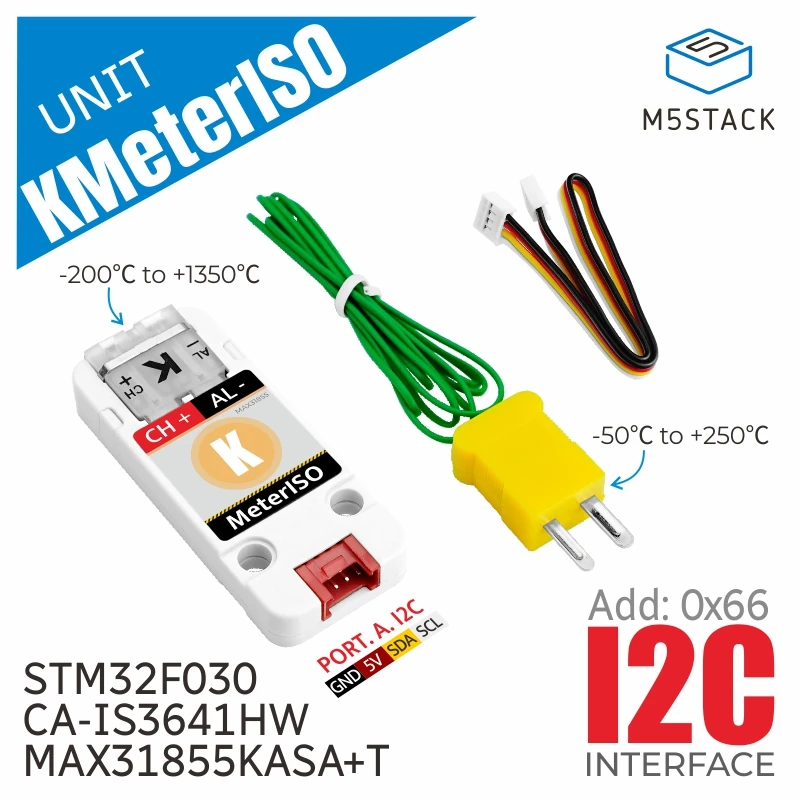

Inclui: inclui

• 1x unidade kmeteriso

• 1x k-tipo sonda termopar (faixa de medição-50 °c a 250 °c, comprimento do fio 1m)

• 1x HY2.0-4P cabo (20cm)

Aplicações de aplicações

• Automação industrial automação industrial

• Instrumentação de instrumentação

• Aparelhos de energia

• Tratamento térmico tratamento térmico

Especificação: especificação

Link relacionado com o

Esquema esquemático de

Tamanho do módulo

Exemplos de exemplos

Arduino é um

Uiflow é um

Blocos uiflow

• Endereço i2c do dispositivo init

• Obter temperatura thermocoupie

• Obter temperatura interna

• Obter temperatura termocoupie string

• Obter temperatura interna da corda

• Está pronto medição de temperatura

• Obter versão do firmware do dispositivo

• Obter dispositivo i2c endereço escravo

• Definir dispositivo i2c endereço escravo

1. M5stack Oficial Kmeter Unidade de Isolamento com – Cotrol Range : 5m – 16.4ft

Aprender e documentos
