Oficial Grbl Módulo 13.2 Stepmotor Driver Drv8825 M5stack Acessórios p/ quadro de demonstração
R$ 167,74
DÚVIDAS?
Envie um email para:
Produtos relacionados
Acessórios p/ quadro de demonstração
Opção de Compra e tempo de entrega
Informações Técnicas do Produto
| Características | Especificações |
|---|---|
| Nome da Marca | M5stack |
| Tipo de Acessório | Régua de Extensão |
| Compatível com | M5stack |
| Origem | CN (origem) |
DETALHES DO PRODUTO
Descrição

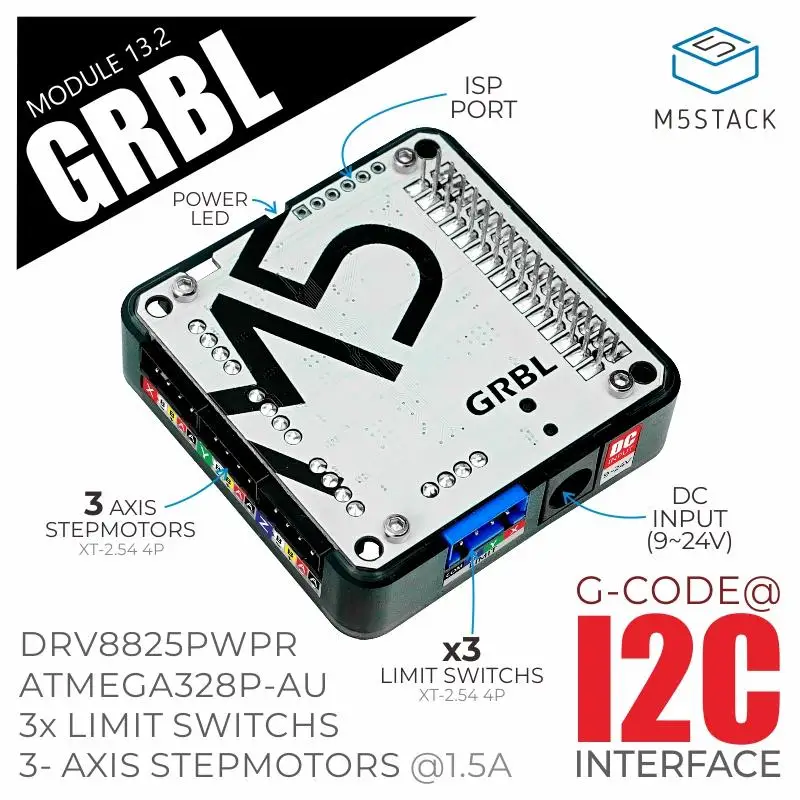

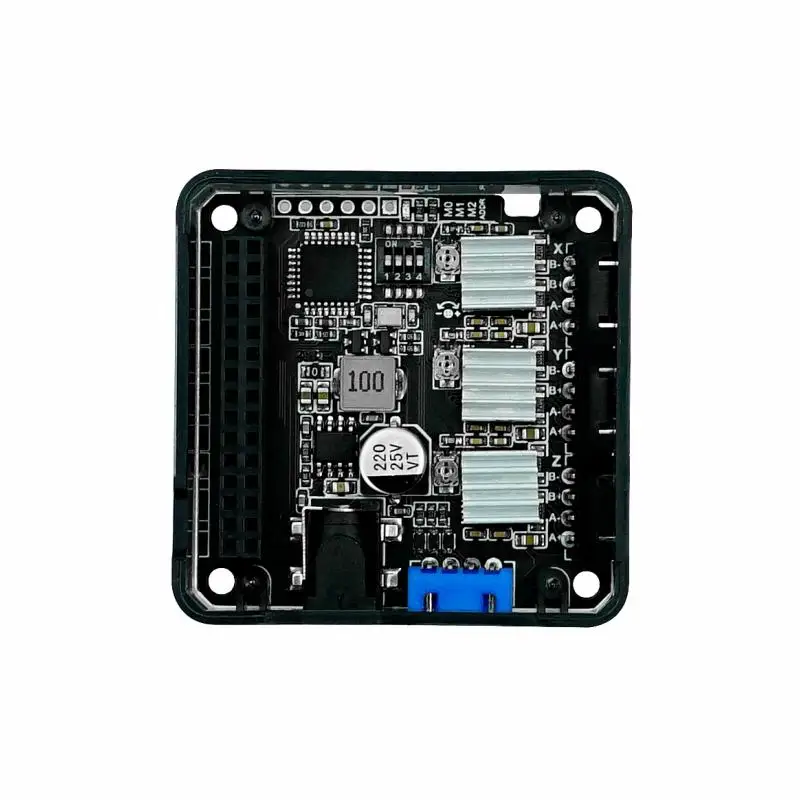

GRBL 13.2É um módulo de driver de motor deslizante de três eixos na série do módulo de empilhamento m5stack. Usa um controlador ATmega328P-AU com três conjuntos de maneiras de controle da microplaqueta do motorista do motor deslizante de drv8825pwpr, que podem conduzir três steppers bipolares ao mesmo tempo.

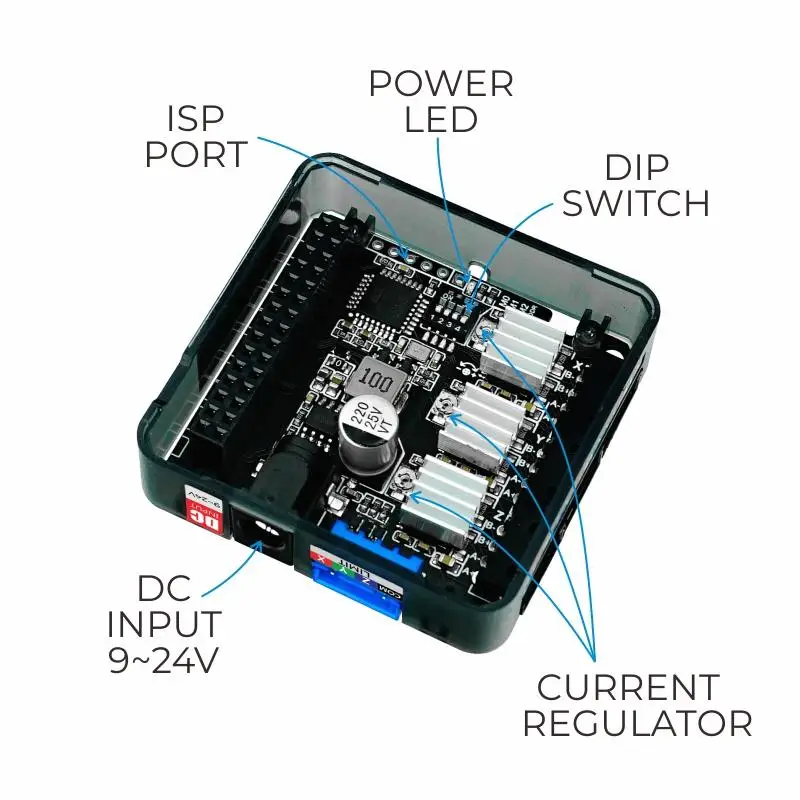

Usando a relação de comunicação i2c (endereço padrão: 0x70) e o interruptor integrado do mergulho para ajustar a subdivisão da etapa do motor (apoio máximo da subdivisão da etapa 1/32) e ajuste de endereço i2c (ajuste de endereço duplo do apoio 0x70, 0x71), você pode conseguir o controle de seis eixos empilhando doisGRBL 13.2Módulos.
A interface de entrada de energia é dc/9-24v, a corrente de acionamento do motor pode chegar a 1.5a, e três conjuntos de interfaces de sinal de interruptor de limite estão abertas, que pode ser usado para conectar um interruptor de limite externo (baixo ativo) para realizar a função de travagem do motor. Apropriado para uma variedade de cenários de controle de movimento do motor de passo, tais como impressoras, braços robóticos, etc.
Características do produto
- ATmega328P-AU controlador
- Três-eixo drv8825pwpr driver de motor de passo
- Corrente da movimentação até 1.5a
- Unidade de motor de passo bipolar
- Subdivisão máxima da etapa do modo 1/32
- Interface de interruptor de limite (baixa ativa)
Incluem
- 1x GRBL 13.2 Módulo
Aplicações
- Impressora
- Scanner
- Máquinas de automação de escritório
- Automação de fábrica
- Tecnologia robótica
Especificação
| Recursos | Parâmetro |
|---|---|
| Chip de driver de Motor | DRV8825PWPR |
| Chip controlador | ATmega328P-AU |
| Corrente máxima da movimentação do único canal | 1.5A |
| Apoio máximo passo subdivisão | 1/32 |
| Interface | XT2.54-4P |
| Peso líquido | 22.5g |
| Peso bruto | 42.3g |
| Tamanho do produto | 54.2*54.2*13.2 milímetros |
| Tamanho do pacote | 95*65*25mm |
