Oficial Development Kit Core2 Esp32 Iot V1.1 M5stack

R$ 263,11

SKU: 1005006246734313

R$ 263,11

Adicionar a lista de desejosAdicionado a lista de desejosRemovido da lista de desejos 0

Componentes Para Computadores

Opção de Compra e tempo de entrega

Aviso Para mais informações sobre esse produto com preço promocionais e forma de entrega, click no botão abaixo e visite o portal da loja

Ficha técnica do produto

Características Especificações
Número do Modelo K010-v11
Origem CN (origem)
Nome da Marca M5stack


Descrição

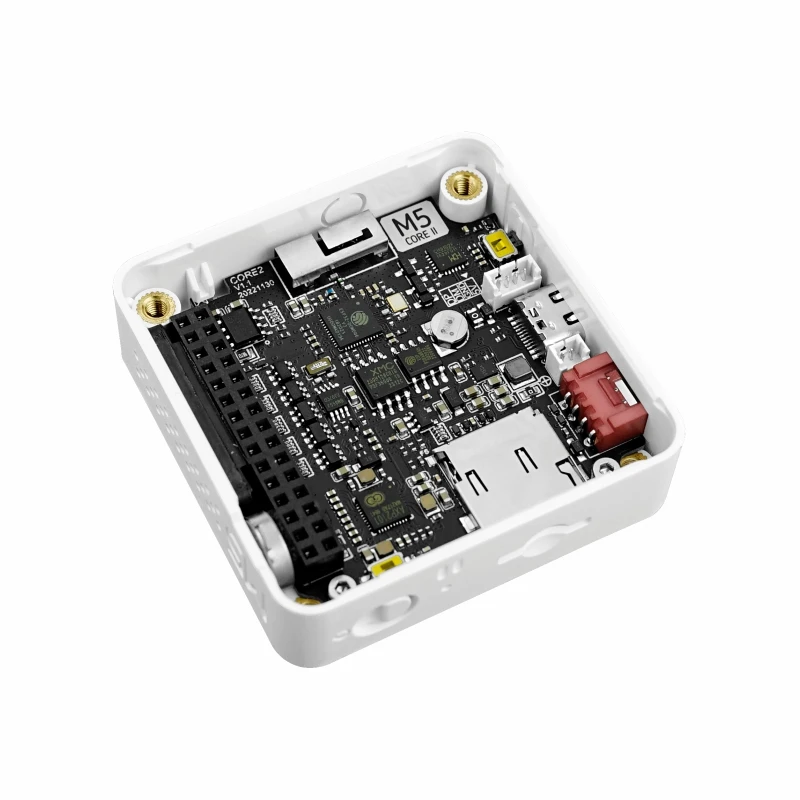

Core2 V1.1É uma versão iterativa do Core, com IC de potência atualizado e uma continuação do design clássico do Core2. É uma placa de desenvolvimento poderosa e amigável. O Core2 V1.1 está equipado com ESP32-D0WDQ6-V3, com dois processadores Xtensa® LX6 de 32 bits independentes com uma frequência de clock de até 240MHz. Ele suporta a funcionalidade WiFi e tem a bordo 16MB Flash e 8MB PSRAM, e suporta o download do programa através da interface TYPE-C. Sua configuração forte pode atender aos requisitos de aplicações complexas.

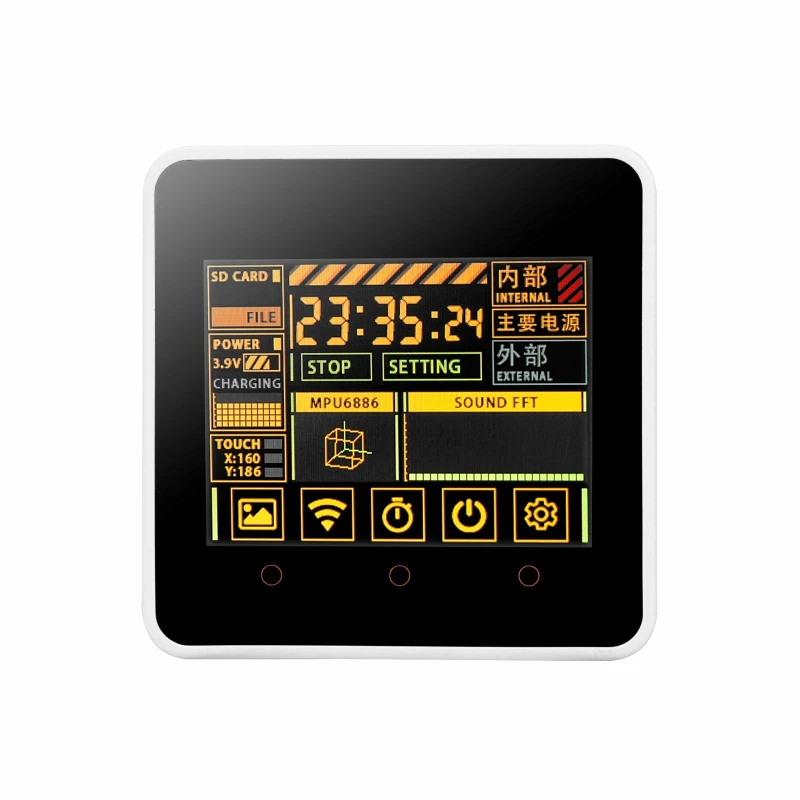

Core2 V1.1Está equipado com um ecrã táctil capacitivo integrado de 2,0 polegadas. Os três pontos na parte frontal da tela fazem parte da tela de toque. Os usuários podem definir o mapeamento da zona quente como três botões virtuais através da programação, permitindo diversas experiências de interação homem-máquina. Além disso, o Core2 V1.1 possui um motor de vibração integrado para feedback tátil e funcionalidade de alerta de vibração.

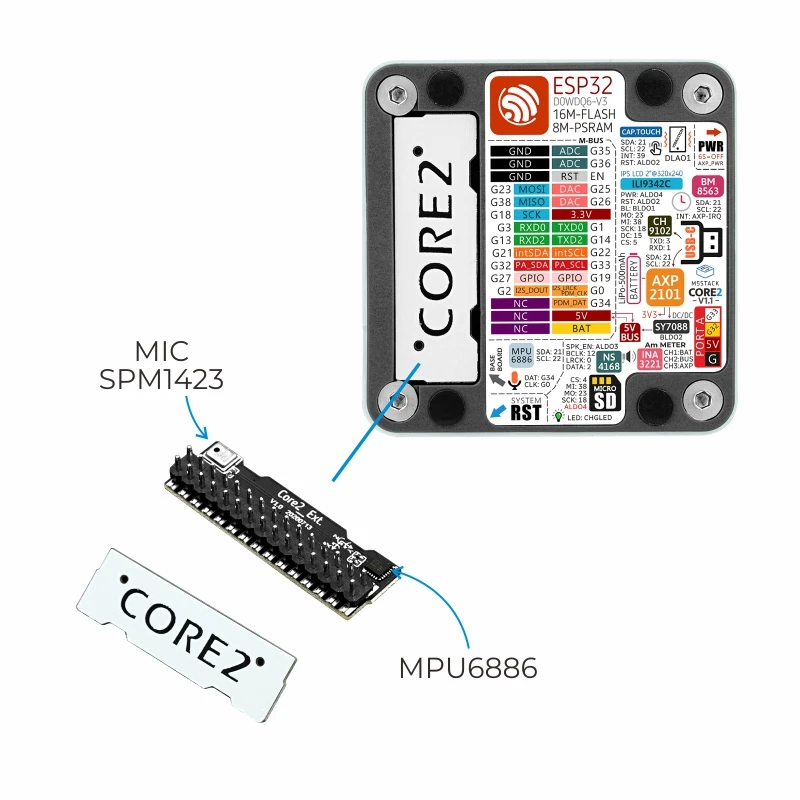

Core2 V1.1Possui um módulo RTC integrado e uma bateria dedicada para alimentação RTC, fornecendo funcionalidade de temporização precisa. Além disso, o chip de gerenciamento de energia AXP2101 controla efetivamente o consumo de energia do dispositivo. O Core2 V1.1 também possui uma luz indicadora de energia azul integrada, que pode ser usada para implementar funções específicas ou indicações de status de acordo com as necessidades do aplicativo do usuário. O Core2 V1.1 também é equipado com um slot para cartão MicroSD, alto-falante e um chip amplificador de potência de interface de áudio digital I2S de alta qualidade. A placa de expansão na parte traseira do dispositivo integra um sensor IMU de 6 eixos e um microfone, proporcionando funcionalidades e possibilidades adicionais.

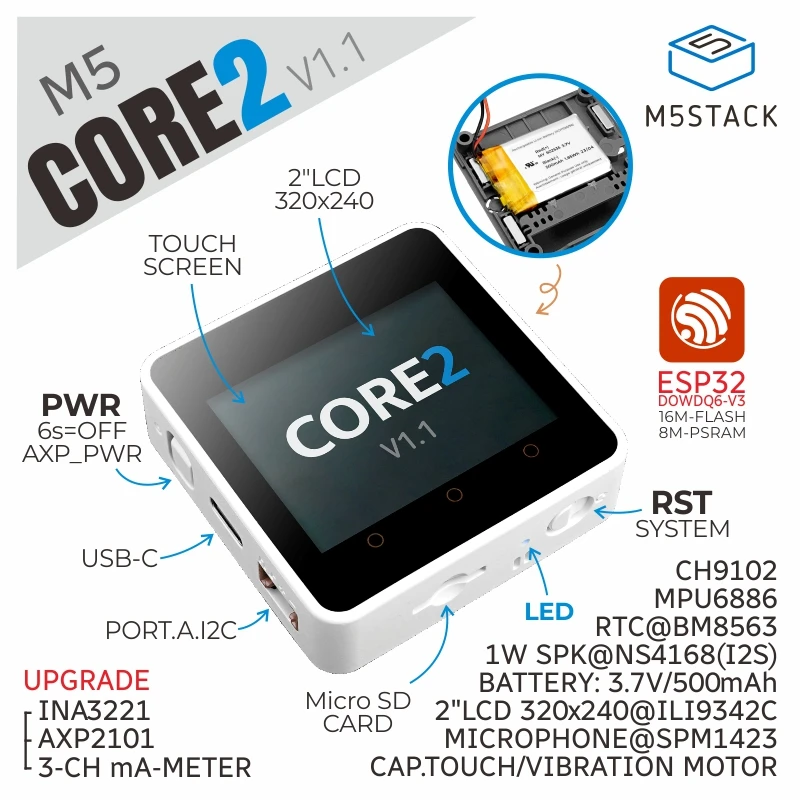

Características

  • ESP32-based, Wi-Fi embutido

  • Flash 16M, PSRAM 8M

  • Alto-falante embutido, indicador de energia, motor de vibração, RTC, amplificador I2S, tela sensível ao toque capacitivo, botão liga/desliga, botão reset

  • Slot para cartão TF (tamanho máximo 16G)

  • Bateria de lítio incorporado, equipada com a microplaqueta da gestão do poder

  • Independente pequena placa embutida de 6 eixos IMU, microfone PDM

  • M-Bus soquete e pinos

  • Compatível com desenvolvimento multi-plataforma: UIFlow MicroPython Arduino. Sistema operacional NET nanoFramework (RTOS):zephyr

Inclui

  • 1x Core2 V1.1

  • 1x USB Tipo C (20cm)

  • CHAVE 1x HEX

Aplicações

  • Internet das coisas controlador terminal

  • Produto educacional Stem

  • Criação DIY

  • Equipamento doméstico inteligente

Especificação

Recursos

Parâmetros

ESP32-D0WDQ6-V3

240MHz dual core, 600 DMIPS, SRAM 520KB, Wi-Fi

Flash

16MB

PSRAM

8MB

Voltagem de entrada

5V @ 500mA

Interface

Tipo C x 1, CRUZAMENTO (I2C + I/0 + UART) x 1

Tela LCD IPS

2,0 &@ 320*240 ILI9342C

Tela táctil

FT6336U

Orador

1W @ NS4168

LED

Luz indicadora verde do poder

Botão

Botão Power, botão RST, tela virtual botão * 3

Vibração lembrete

Motor vibração

CIM

SPM1423

Amplificador De Potência I2S

NS4168

6 eixos IMU

UMP6886

RTC

BM8563

PMU

AXP192

Chip USB

CH9102F

DC-DC Impulsionar

SY7088

Slot para cartão TF

Máximo 16G

Bateria de lítio

500mAh @ 3,7 V

Antena

Antena 2.4G 3D

Temperatura operacional

0 °C a 60 °C

Especificações baixas do parafuso

Cabeça escareada M3 do soquete do hexágono

Interface reservada placa PCB interna

Interface bateria (especificação: 1.25mm-2P)
Linha relação do USB (especificação: 1.25mm-4P)

Material do Caso

Plástico (PC)

Tamanho do produto

54x54x16,5 milímetros

Tamanho do pacote

75x60x20 milímetros

Peso do produto

54,8g

Peso do pacote

83,9g

Esquema

PinMap

LCD e cartão TF (LCD :320×240 TF cartão Tamanho máximo 16GB)

Chip ESP32

GPIO38

GPIO23

GPIO18

GPIO5

GPIO15

Chip AXP2101

AXP_ALDO2

AXP_BLDO1

AXP _ ALDO4

ILI9342C

ISO

MOSI

SK

CS

CC

RST

BL

RAP

Chip ESP32

GPIO38

GPIO23

GPIO18

GPIO4

Cartão TF

ISO

MOSI

SK

CS

CAP.TOUCH (I2C Addr: 0x38)

Chip ESP32

GPIO21

GPIO22

GPIO39

AXP2101

AXP_ALDO2

FT6336U

SDA

SCL

INT

RST

Microfone e NS4168 (orador)

Chip ESP32

GPIO12

GPIO0

GPIO2

AXP_ALDO3

GPIO34

NS4168

BCLK

LRCK

DADOS

SPK_PT

Microfone

CLK

DADOS

Luz indicadora energia AXP

AXP2101

VRTC

DLDO1

LED Bule

VCC

Motor vibração

VCC

RTC

Chip ESP32

GPIO21

GPIO22

AXP2101

IRQ AXP_

BM8563

SDA

SCL

INT

IMU (giroscópio de 3 eixos e acelerômetro de 3 eixos)

Chip ESP32

GPIO21

GPIO22

UMP6886

SDA

SCL

Chip USB para serial

Chip ESP32

GPIO1

GPIO3

CH9102F

RXD

TXD

Conexão interna I2C

Chip ESP32

GPIO21

GPIO22

UMP6886

SDA

SCL

AXP2101

SDA

SCL

BM8563

SDA

SCL

FT6336U

SDA

SCL

M5PORT DEFINE

PORTO

PIN

NOTA:

PORT-A (Vermelho)

G32/33

I2C

PORT-B (Preto)

G26/36

CAD/CAD

PORT-C(Bule)

G13/14

UART

ESP32 ADC/DAC (para mais informações sobre atribuição Pin e Pin Remapping, por favor, consulte )

ADC1

ADC2

DAC1

DAC2

8 canais

10 canais

2 canais

2 canais

G32-39

G0/2/4/12-15/25-27

G25

G26

Core2 v1.1 M-BUS Diagrama esquemático

Core2 v1.1 BUS (comparado com M5Stack)
